Arduino 开发产品非常的方便迅速。随着传感器技术的发展，低功耗产品应用越来越广。根据笔者经验，在Arduino 低功耗开发中，能耗控制方便重点需要关注以下几点：

1、开发板选型：

尽量选择mini 型的产品，也就是没有带串口上传芯片的。比如CC_PRO_MINI 开发板。这样免去了外围串口电路，功耗更低。另外还根据需要尽量选择主频低的产品。比如1M或者8M的产品。CC的1M产品静态工作电流甚至低至0.8mA,休眠电流低至0.3uA，是低功耗应用的首选。

2、外围传感器模块选型：

尽量选择静态功耗低的产品，比如测量温度用的18B20功耗就很低，而且还可测量完毕就休眠。如果需要间歇性工作的模块，如无线发射模块，最好能进行休眠控制，空闲进入休眠状态省电。比如泽耀的433M串口模块就非常不错。

3、电池供电系统设计：

供电系统设计是开发的难点。光伏板+锂电池供电是首选。
首先要计算好完整电路的平均功耗。比如测得平均功耗大约为3mA,那么考虑到最长连续7天阴天的情况，电池应该配备3*24*7=504mAH的聚合物锂电池。体积允许的情况下，直接用个14500的1100mAH的3.7V锂电池加保护板就更好了。
而光伏板配备则应按当地有效光照时间1天充满电来计算，如成都有效光照时间为平均每天4小时，则504/4=126，考虑到电路损耗和冗余，按实际安装位置的最强光照短路电流计算，需配备200-500mA左右的光伏板比较合适。光伏板电压最好选择6-12V之间的，个人比较喜欢用2块150*125尺寸300mA10V的光伏电池片并联，室外在早晚和阴天都能充电。

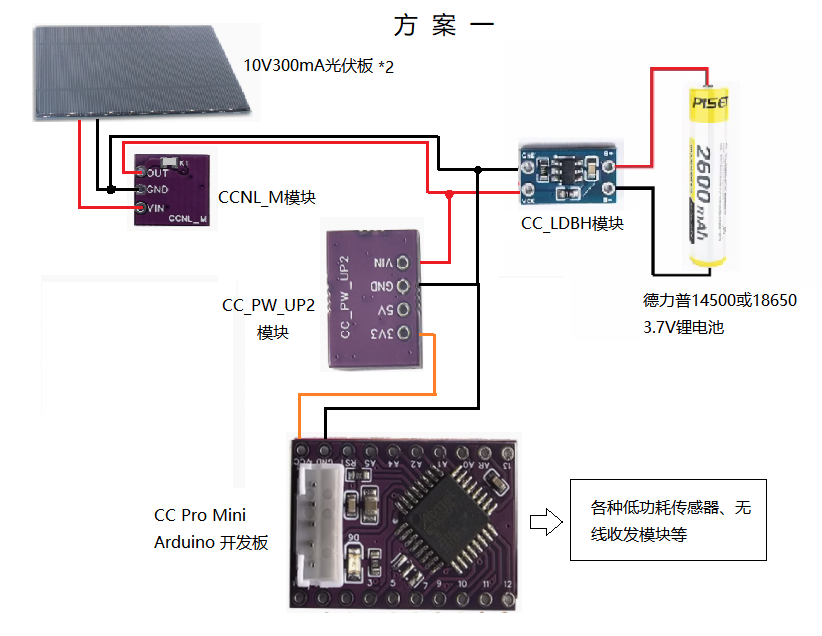

方案一：适用于室外光照充分，光伏板面积较大的情况。充电模块直接用CCNL_M就可以了。这个专门为太阳能做的优化。模块本身的静态功耗极低。个人比较喜欢把其上的K1短接，这样充电效率更高。锂电池的输出电压范围通常在2.5V-4.2V，CCNL_M K1短接后，相当于启用了供电路径优化，当电池充满后，锂电池保护板会将电池输入输出关闭，这时候CCNL_M会输出5V给后端供电，电池处于休眠待机状态，这样做可用极大延长电池寿命。后端最好增加个自动升降压的稳压模块，建议使用超低静态功耗的 “CC_PW_UP2自动升降压微功耗双输出电源模块”，它在2-5V输入电压范围内，能同时实现5V和3.3V两路稳压输出，输出电流高达300mA, 且静态功耗低至7uA。此方案也存在一个缺点：实际应用中，如果光伏板面积受限，且只能安装于室内，因为没有设置迟滞电路设计，会导致在电池电量耗尽，电池保护板输出关闭时，光伏发的电又无法满足PW_UP2模块启动电流导致电路无法充电也无法工作的死区效应出现，这时候光伏输出会被拉到极低电压，既无法对后端供电也无法进行充电。

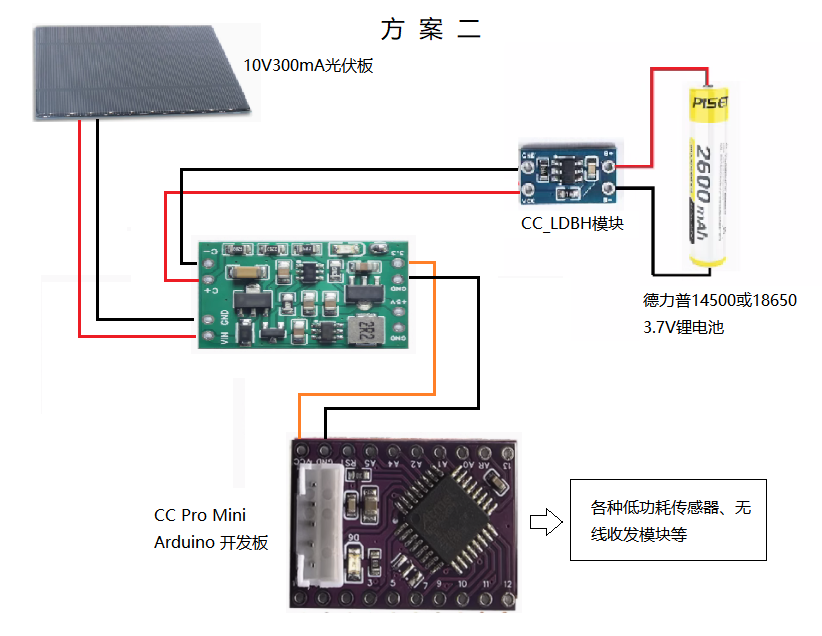

方案二：把CCNL_M 和CC_PW_UP2两个模块拿掉，换成CC_NL_SP 模块即可。SP模块内部都带迟滞电路功能，当电池电放干后，模块控制光伏只给电池充电，待电池电压升高到一定数值后才启动输出。从而彻底避免了死区效应的出现。
