前言

这是一个集成了智能控制和远程监控的烧水壶系统。硬件部分以STM32F103C8T6微控制器为核心，负责所有程序的中控和模块数据通信。0.96寸OLED显示屏用于展示设备状态实时温度。此外，系统还具备语音识别与播报功能，可以通过关键字控制设备，并在烧水完成后播放提示音乐。安全功能包括DS18B20温度传感器实时水温以防止过热，以及压力传感器检测水壶是否缺水以避免空烧。按键和继电器则用于设置温度、切换模式和控制烧水棒。APP端通过MQTT协议与设备通信，可以采集数据、展示UI、设置温度和远程控制运行模式，实现了智能烧水壶的便捷操作与安全监控。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔3秒会向APP传输一次数据。

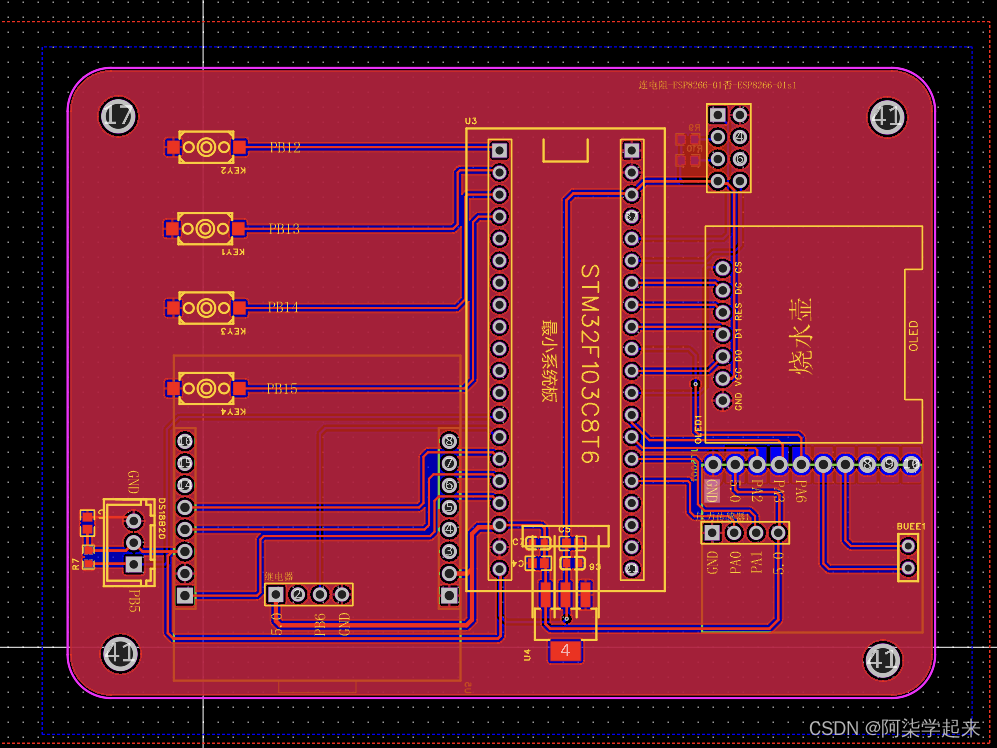

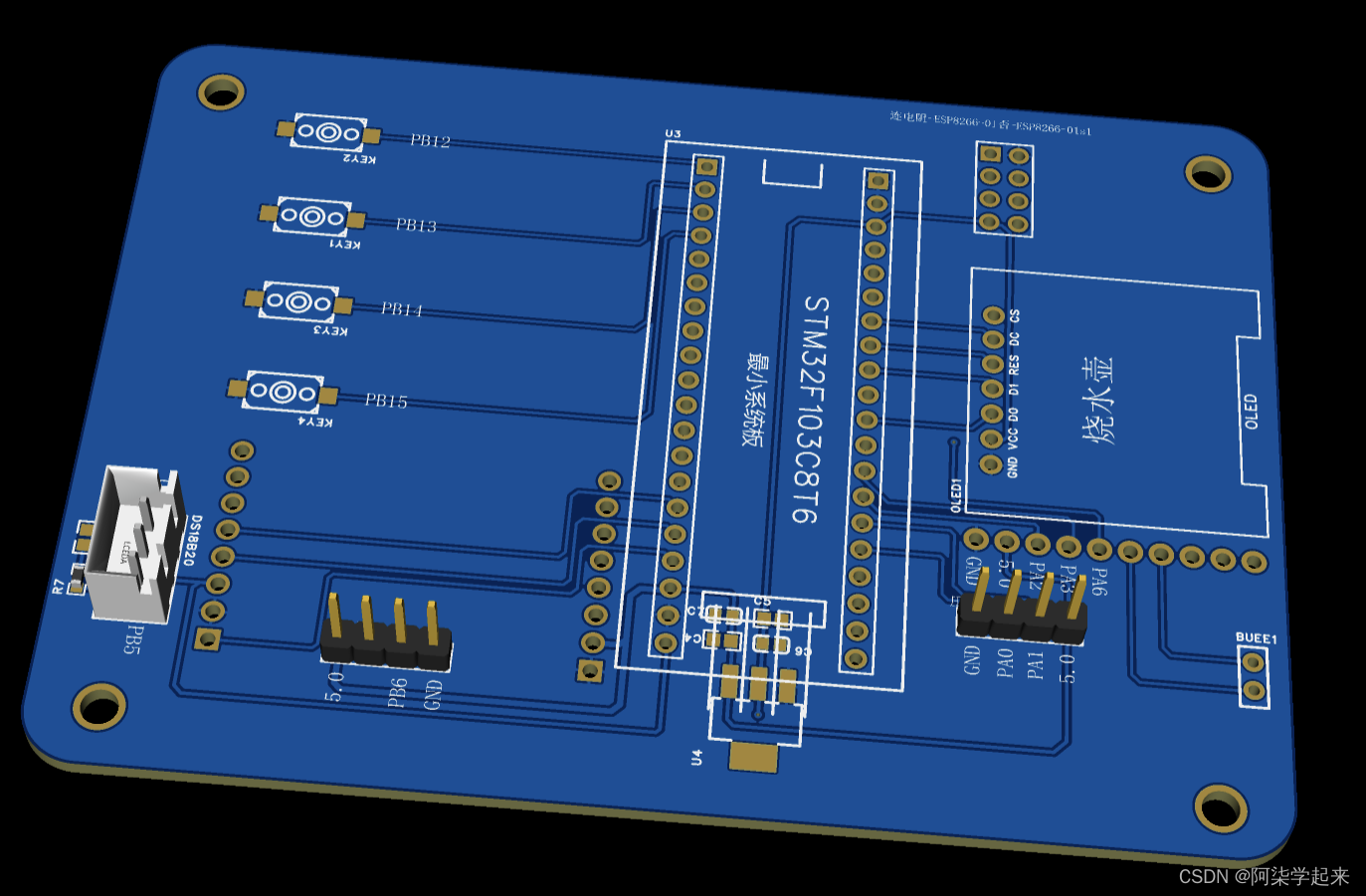

2 PCB效果

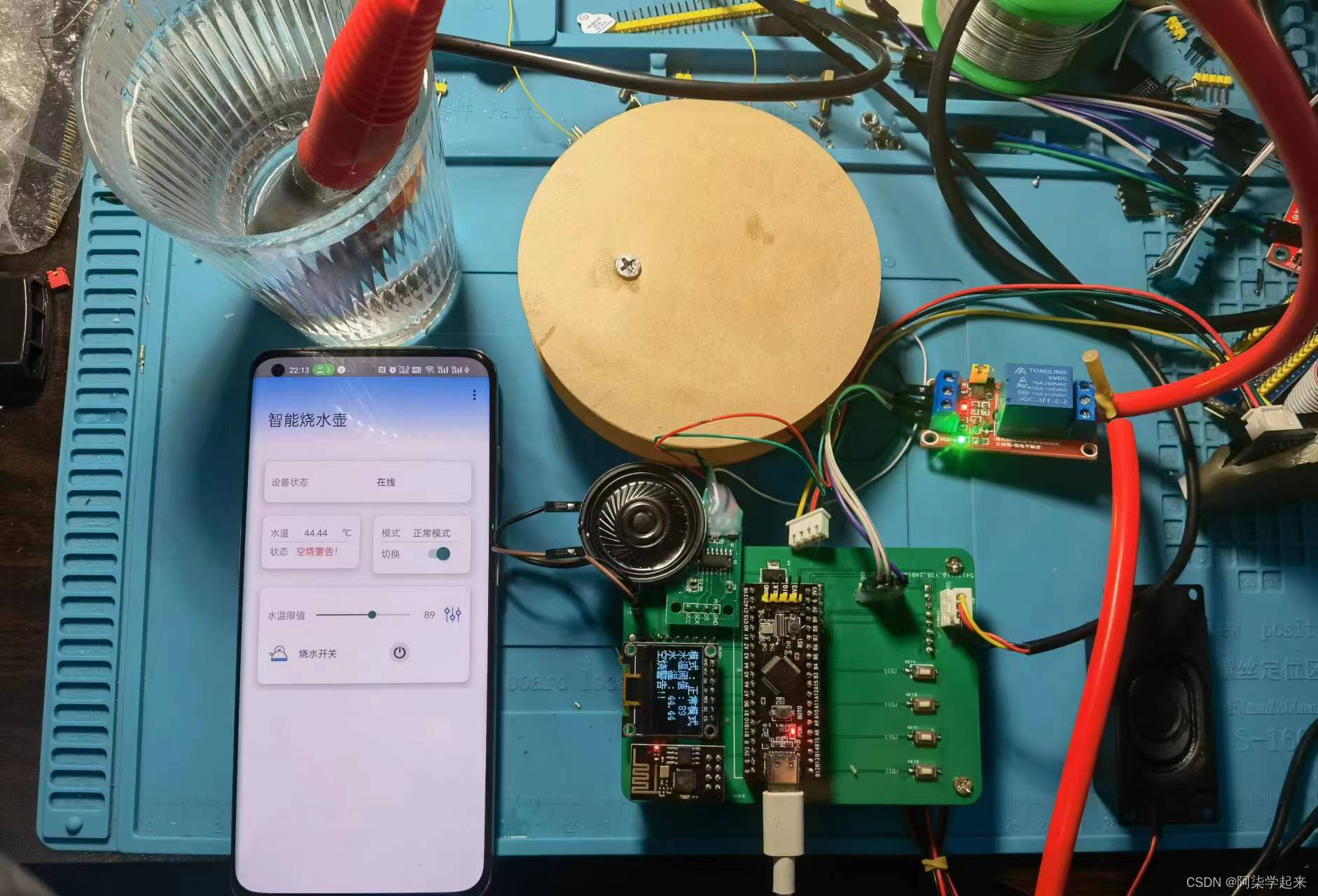

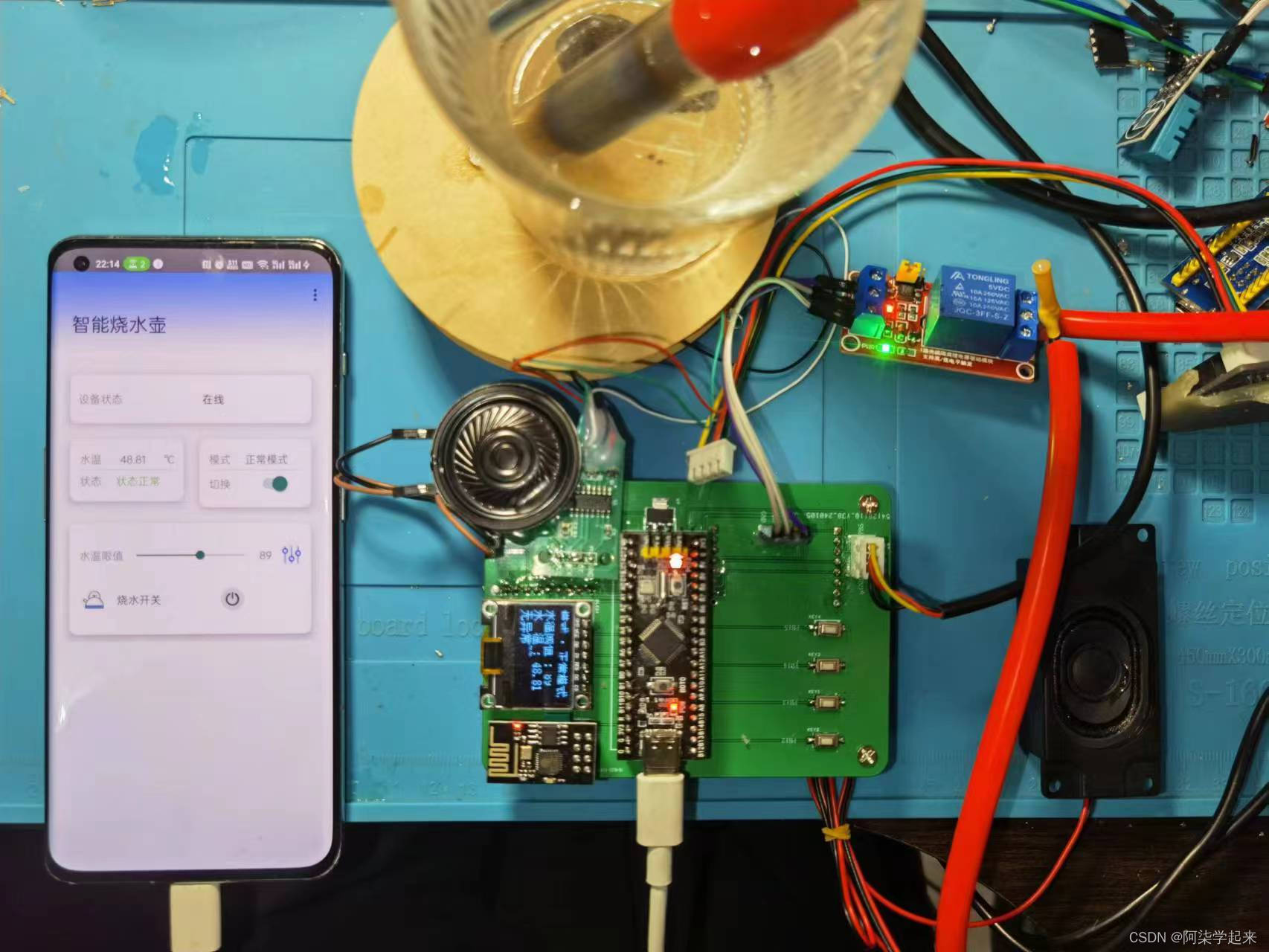

3 实物效果

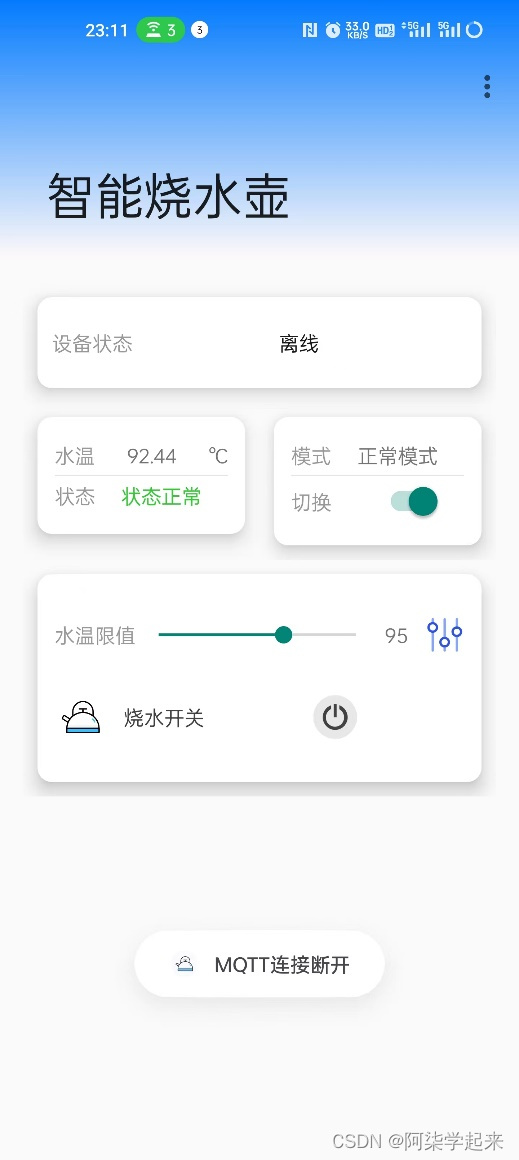

4 APP效果

5 功能概括

（1）硬件端

STM32F103C8T6：用于所有程序的中控和模块数据通信；
0.96寸OLDE：用于显示当前设备状态以及实时温度；
语音识别与播报：可以使用语言关键字唤醒和控制设备的开启和关闭，也可以实现烧水完成后的提示音乐；
DS18B20：实时监测水温，防止过温；
压力传感器：实时监测是否烧水壶是否存在水，防止空烧损伤；
按键：可以设置预想温度，可以切换模式（手动，保温）以及开启和关闭设备；
继电器：使用继电器控制烧水棒（220V），使水可以快速升温；

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI中；
可以手机设置烧水壶的温度；
可以远程控制烧水壶的运行模式（手动，保温）；

（3）云平台使用（阿里云）（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

链接：演示视频https://pan.baidu.com/s/1qb0C6UqmGR4RiBIp9nxxOw?pwd=XZY0

（5）语音识别码

1. 语音唤醒：小科，小科；

2. 模式的切换识别码：恒温模式，正常模式；

3. 状态开始识别码（在正常模式下使用）：开始烧水，停止烧水/结束烧水；

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

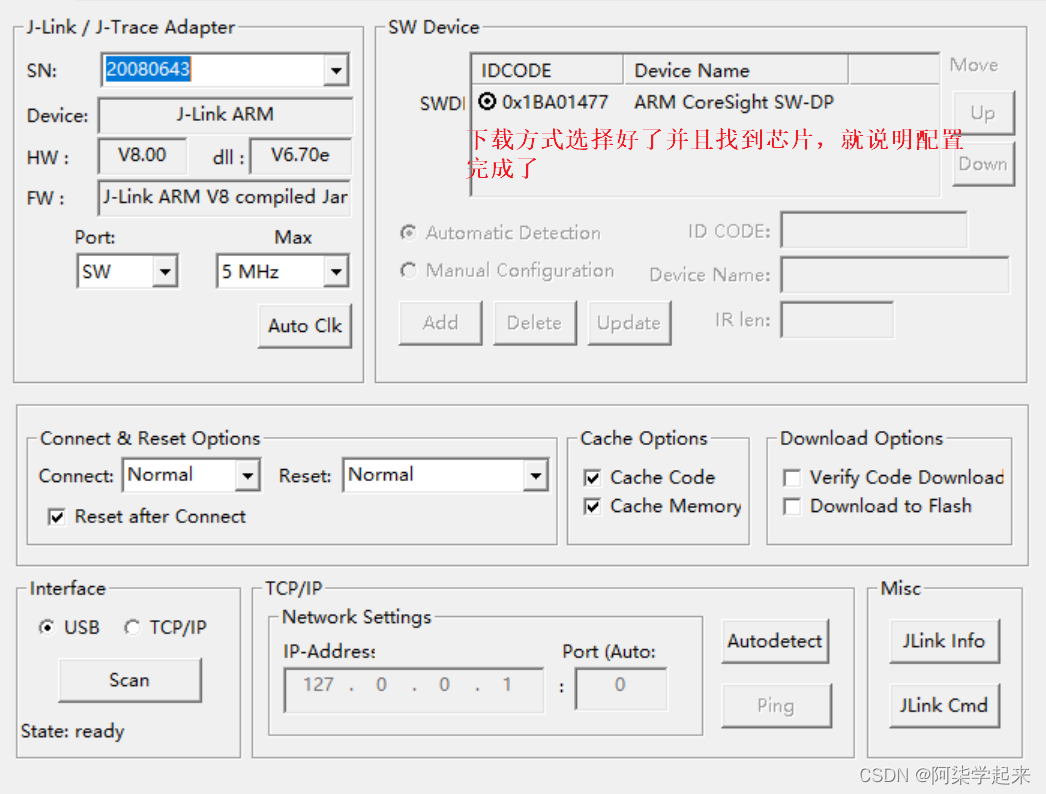

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作
打开手机热点热点名字：NET密码：12345678

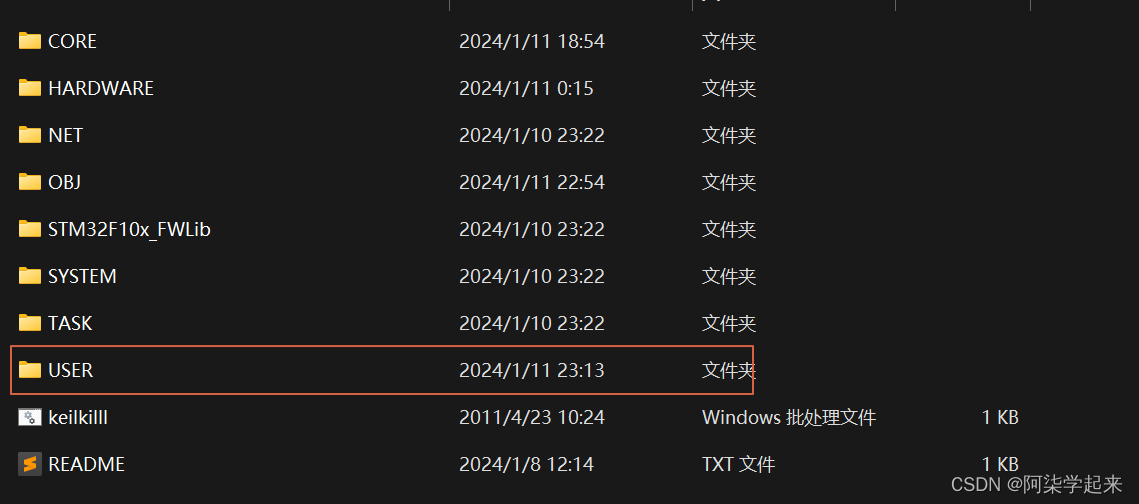

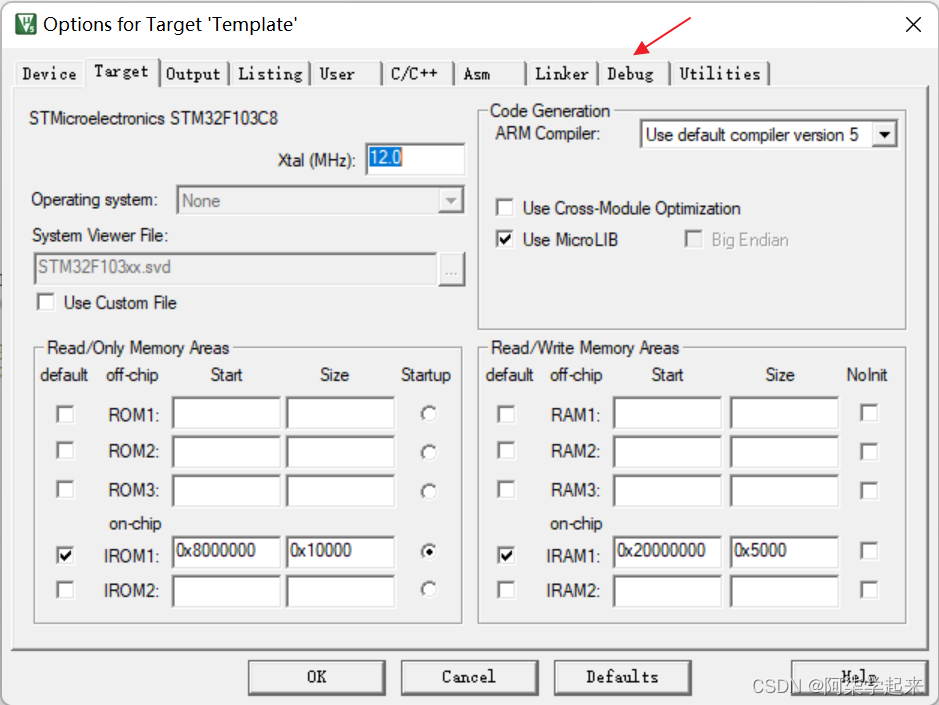

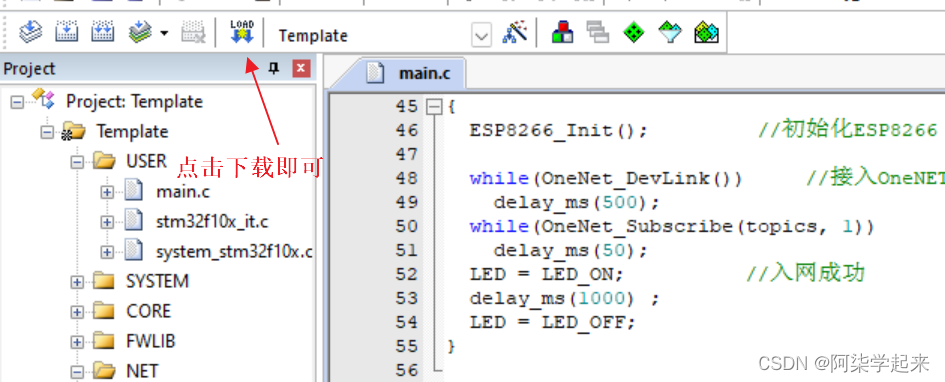

打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（老版）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
