前言

这个智能消防报警项目包括硬件端和APP端两个部分。硬件端包括ESP8266-01s（使用WiFi模块进行联网），STM32F103C8T6（用于所有程序的中控和模块数据通信），温度传感器（DS18B20，用于检测环境温度），0.96OLED显示器（用于显示环境数据和设备状态），MQ-2（用于检测烟雾浓度是否超过阈值）和火焰传感器（用于检测是否有明火产生）。继电器（水泵）和蜂鸣器用于异常数据的报警。

APP端则使用MQTT协议与设备进行信息交互，可采集到底层设备数据并展示到界面UI，用户可以修改设备的各个数据阈值，使用数据库进行数据储存与查询，并将异常信息保存到数据库中储存并查看，如果检测到数据异常，还可以添加一个紧急联系人直接拨打电话。总的来说，这是一个集成了物联网技术、传感器技术、数据储存和智能报警的智能消防报警系统。

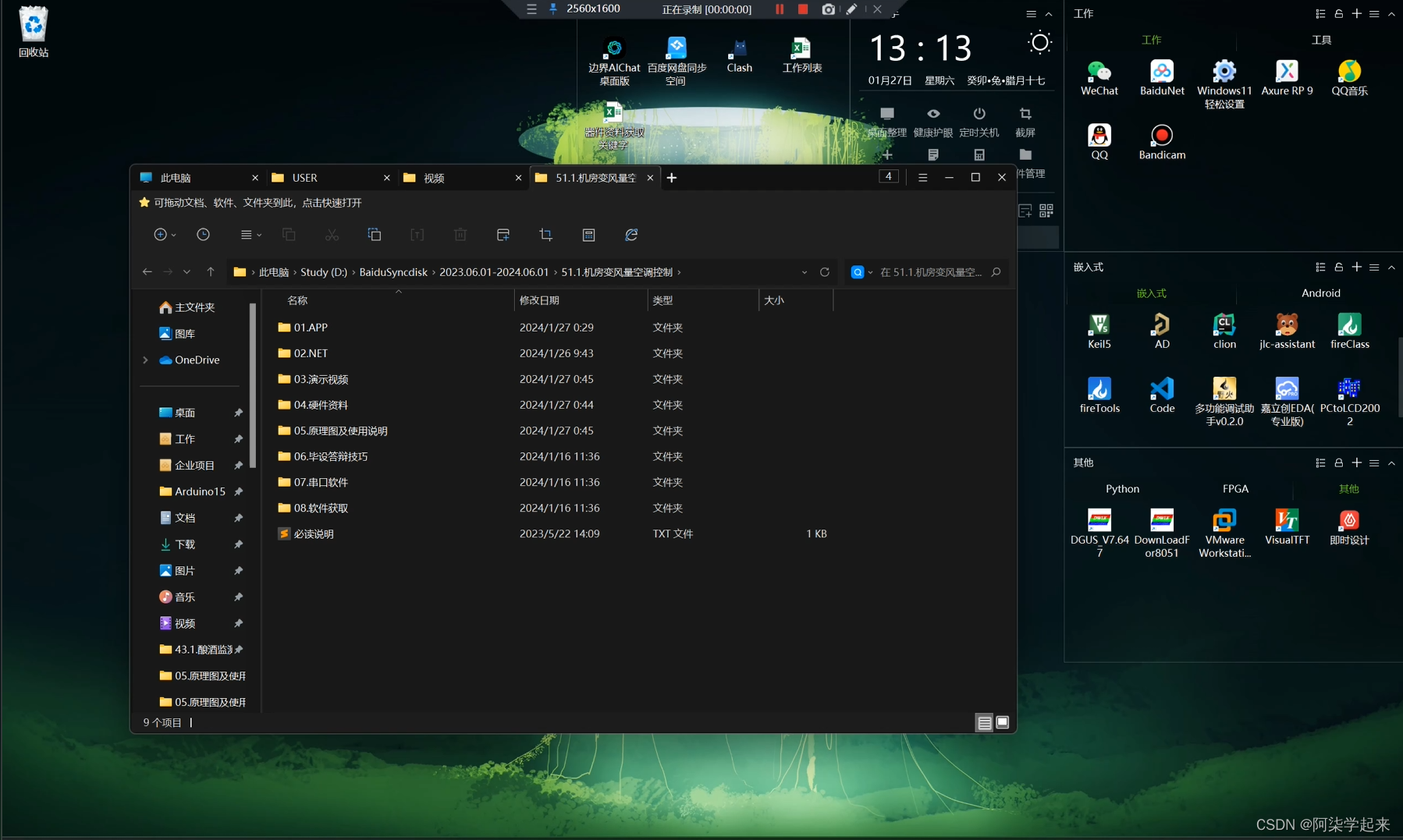

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

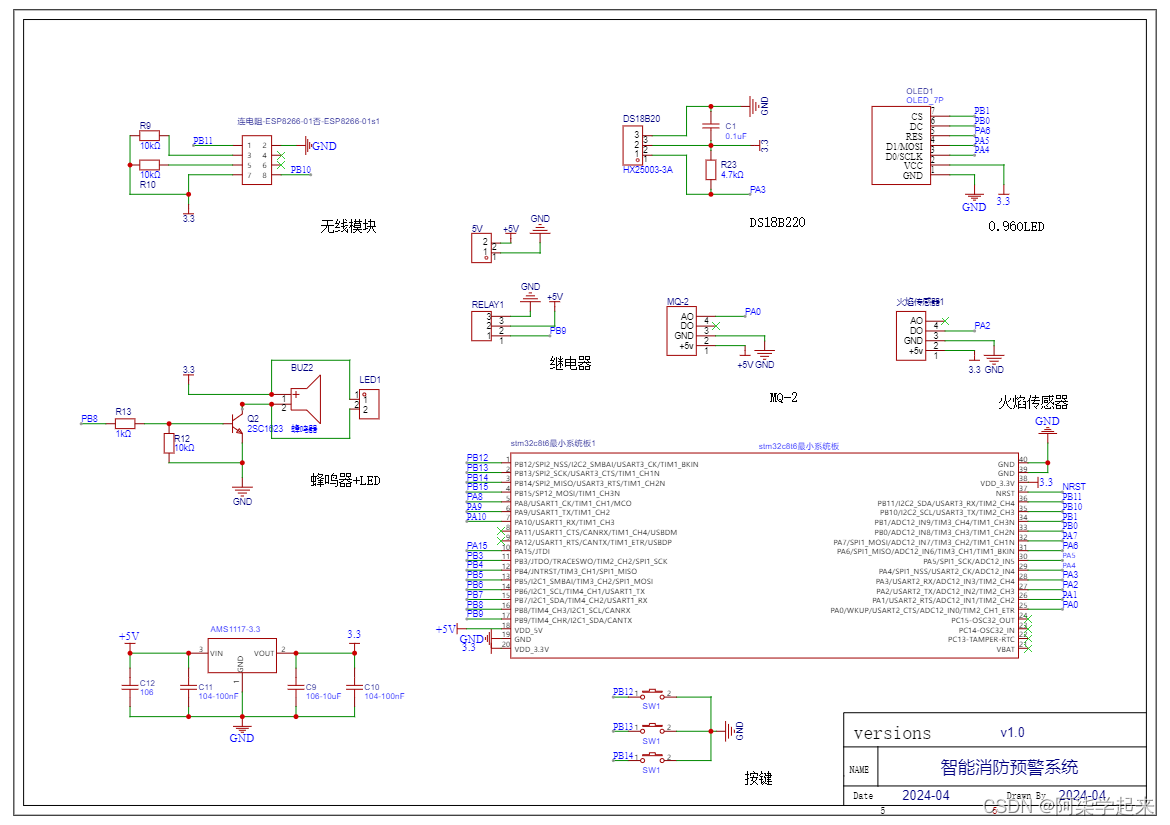

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）首先需要打开我们的WIFI热点让设备进行联网操作，看到显示数据界面，即可进行下一步功能测试

（2）硬件每隔3秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

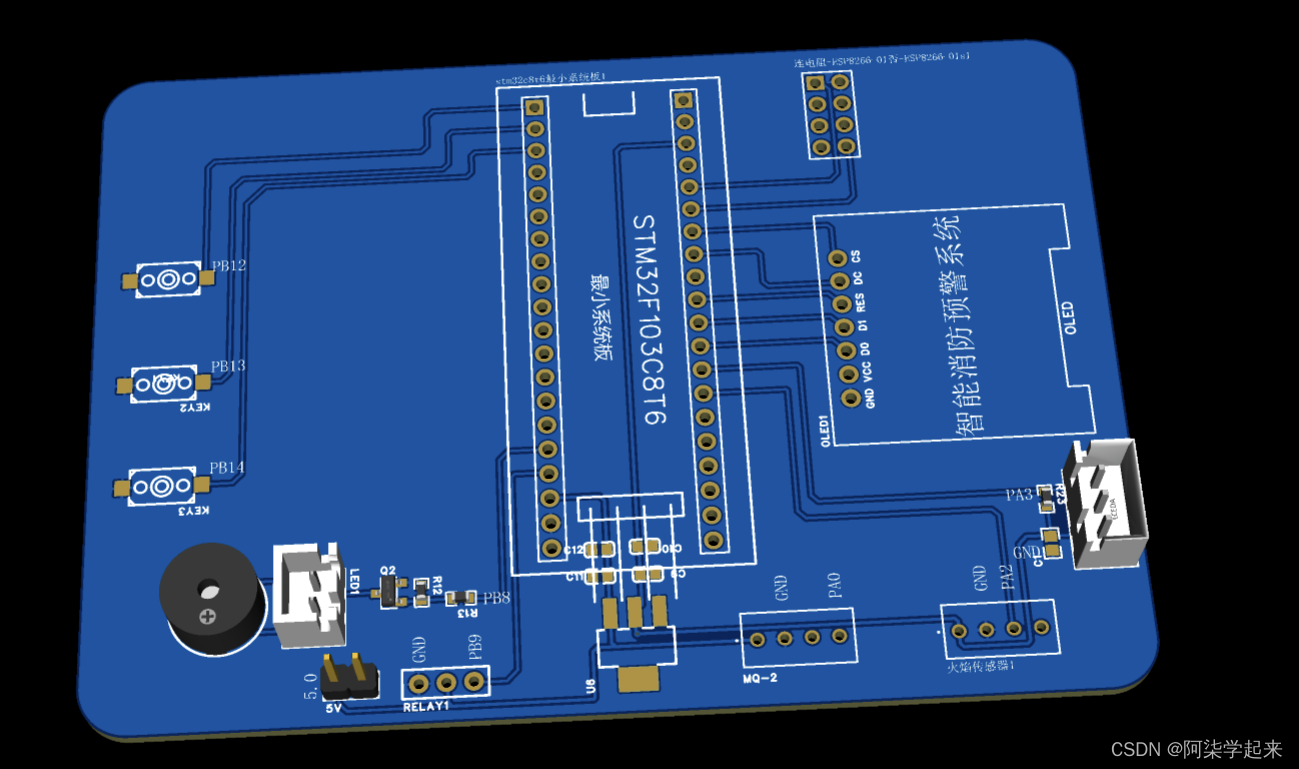

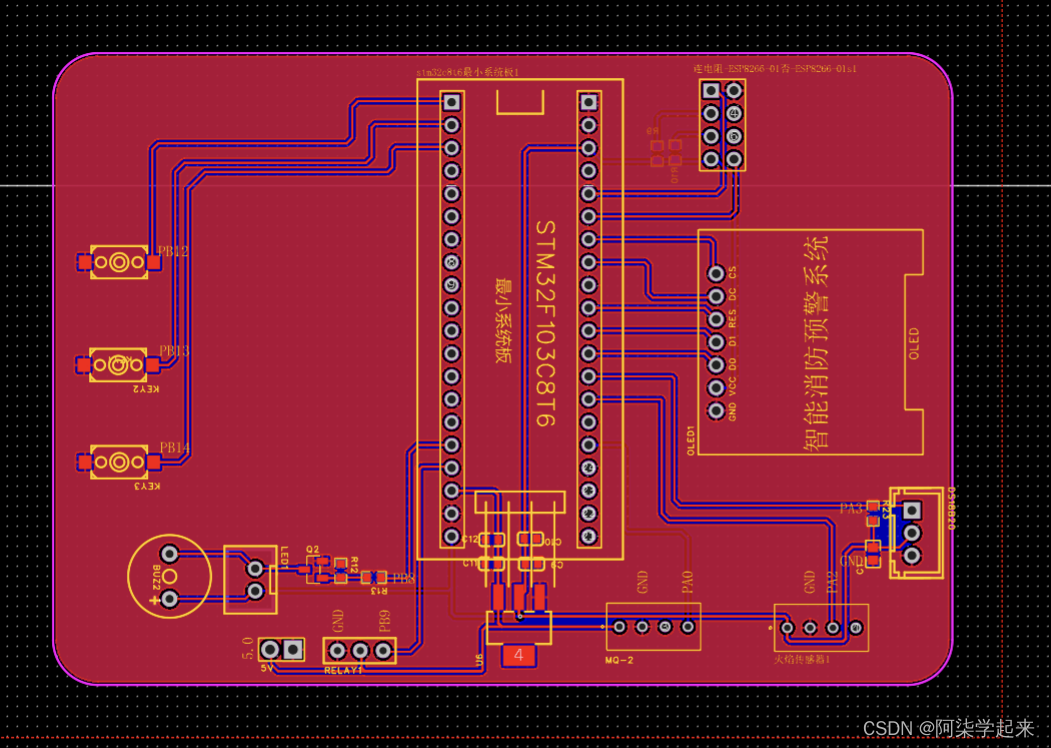

2 PCB效果

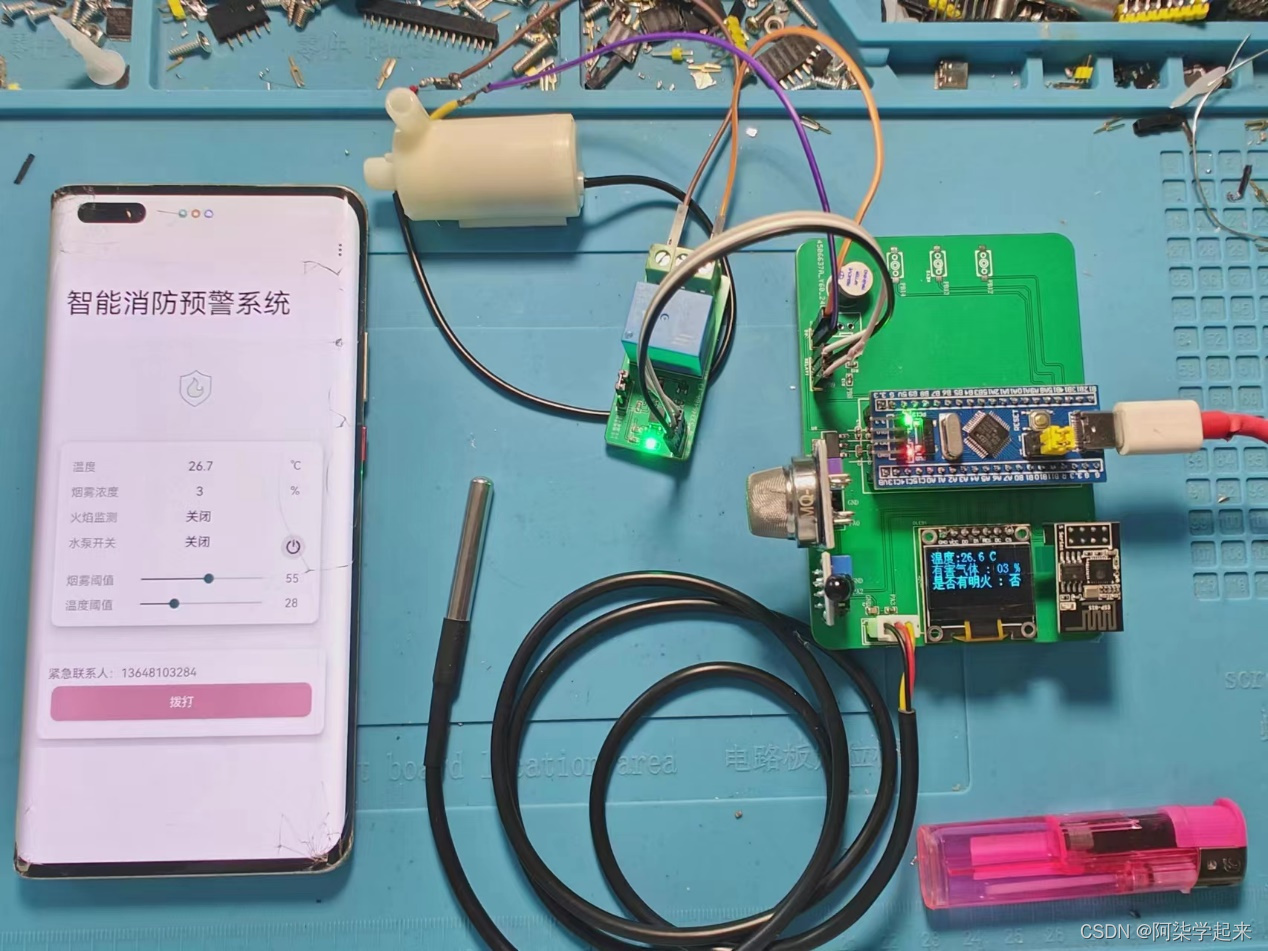

3 实物效果

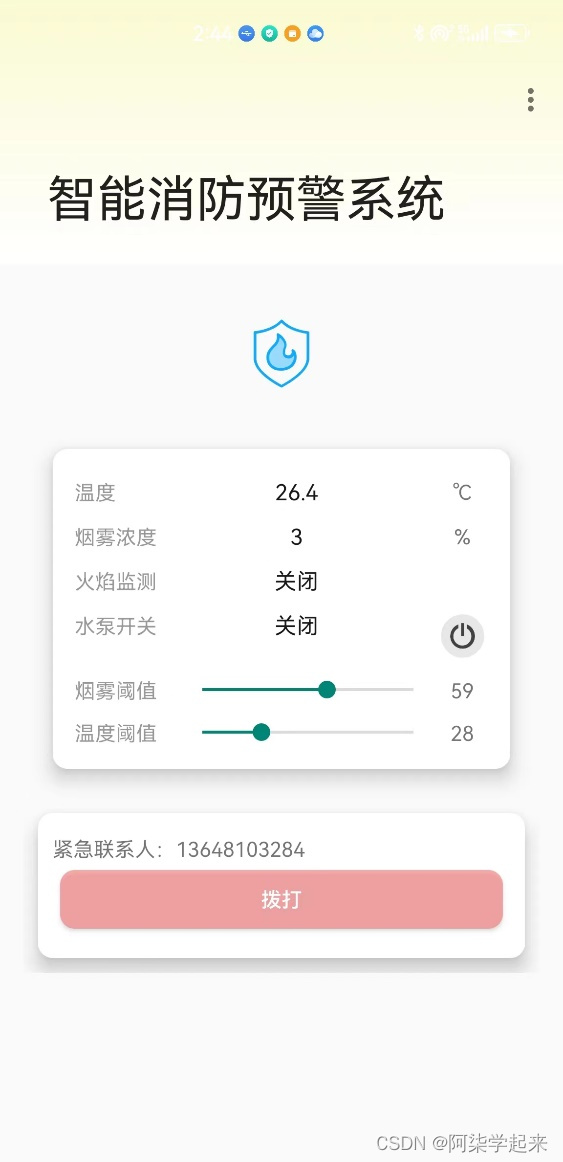

4 APP效果

5 功能概括

（1）硬件端

ESP8266-01s：使用wifi模块进行联网使用；
STM32F103C8T6：用于所有程序的中控和模块数据通信；
温度传感器（DS18B20）：用于检测环境的温度；
0.96OLED显示器：用于显示环境数据以及设备状态
MQ-2：用于检测环境的的烟雾浓度是否超过阈值
火焰传感器：用于检测是否有明火产生；
继电器（水泵）：使用程序自动控制继电器的开关
蜂鸣器：进行异常数据的报警

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI；
可以修改设备的各个数据阈值
使用数据库进行数据储存与查询；

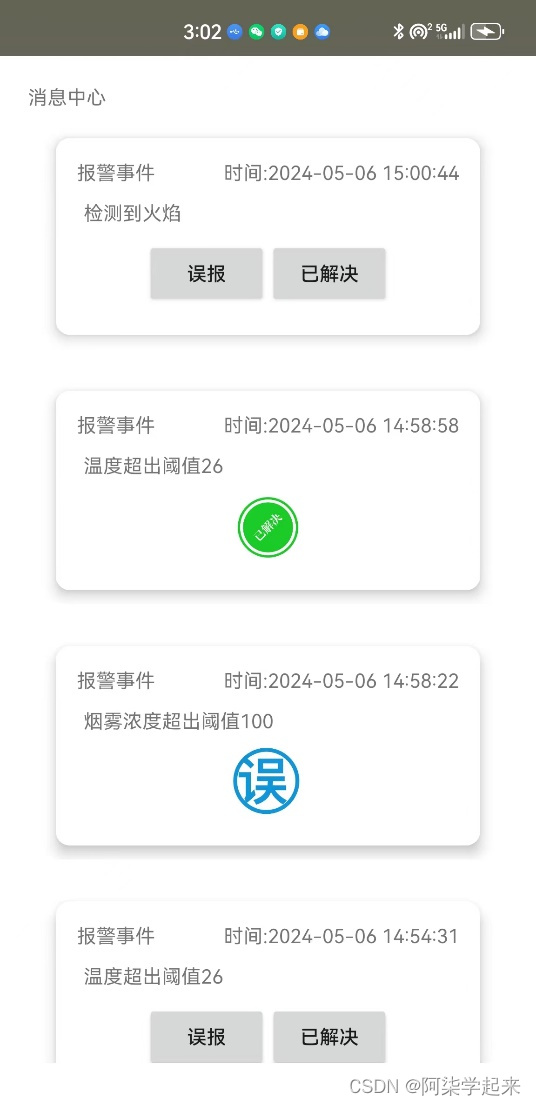

可将异常信息保存到数据库中储存并查看，列表格式参考如下

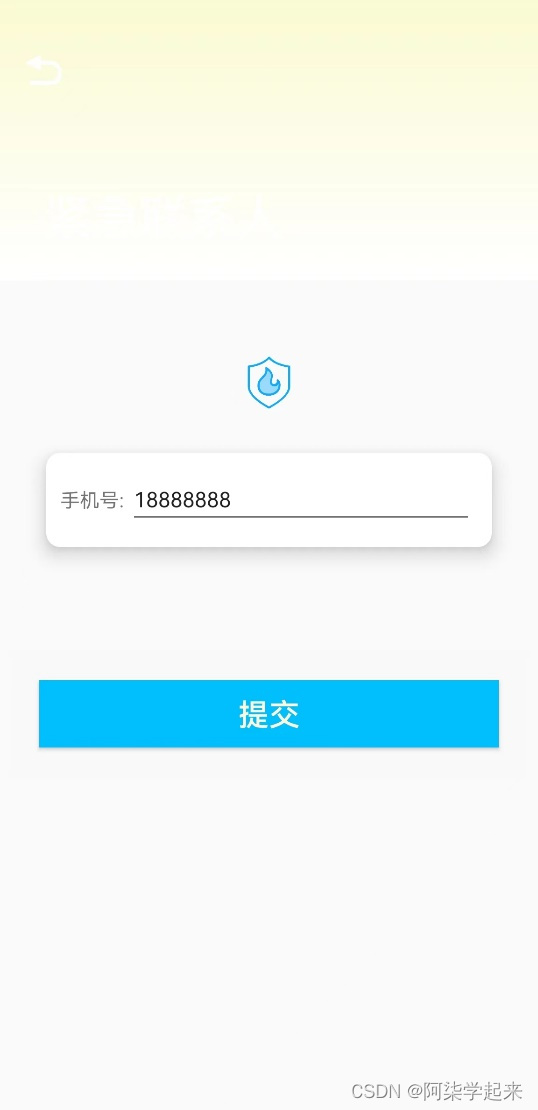

添加一个紧急联系人，如果检测到数据异常，可以直接拨打电话

（3）云平台使用（阿里云）（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

链接：https://pan.baidu.com/s/1R1G9s0OPDHaTWPP0UTg7cQ?pwd=XZY0

提取码：XZY0

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（多看视频，视频中有完整功能演示）

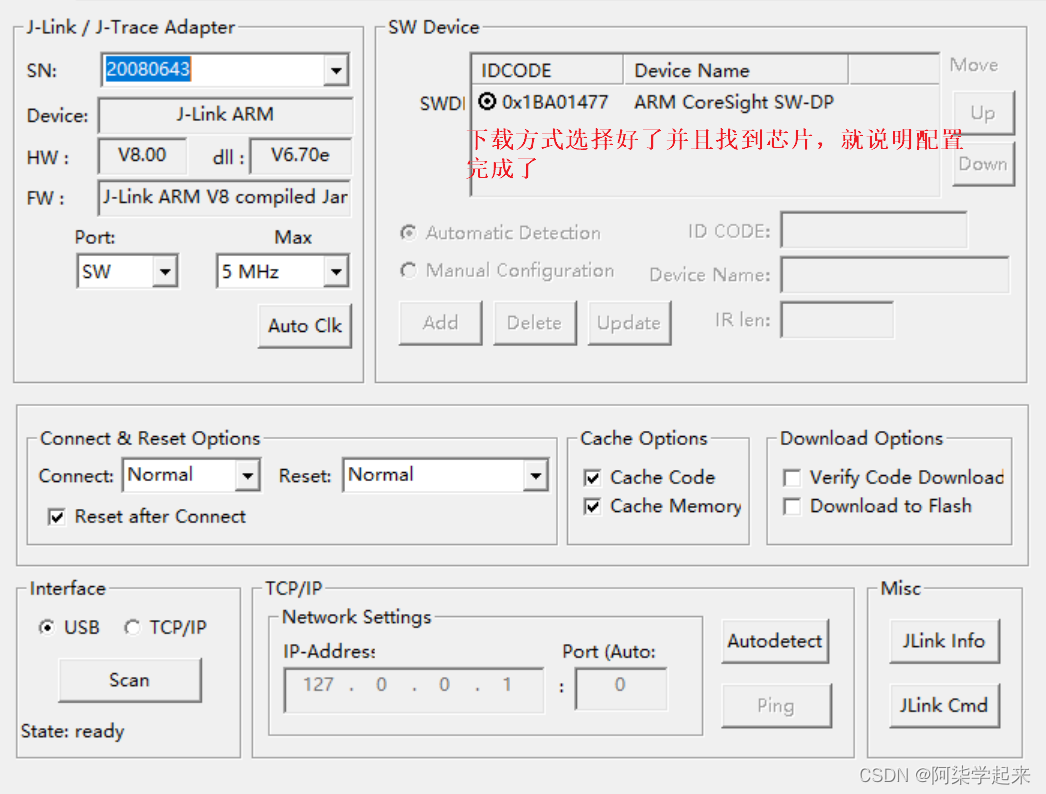

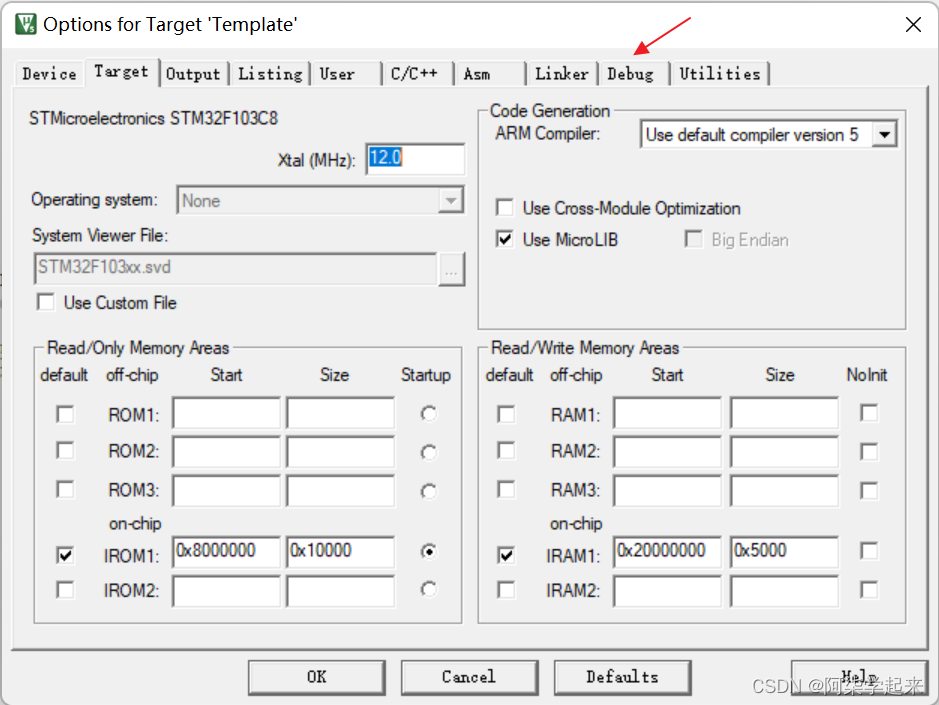

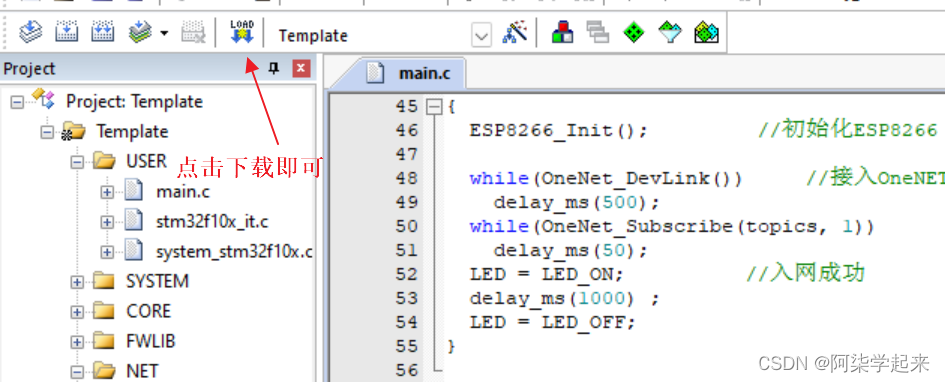

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作

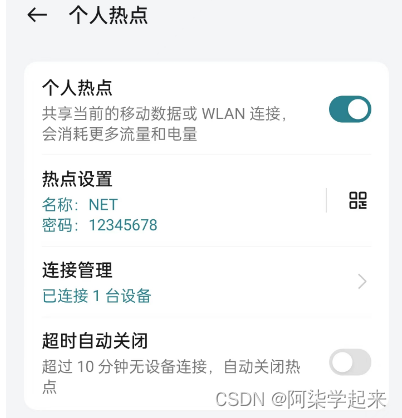

打开手机热点热点名字：NET密码：12345678

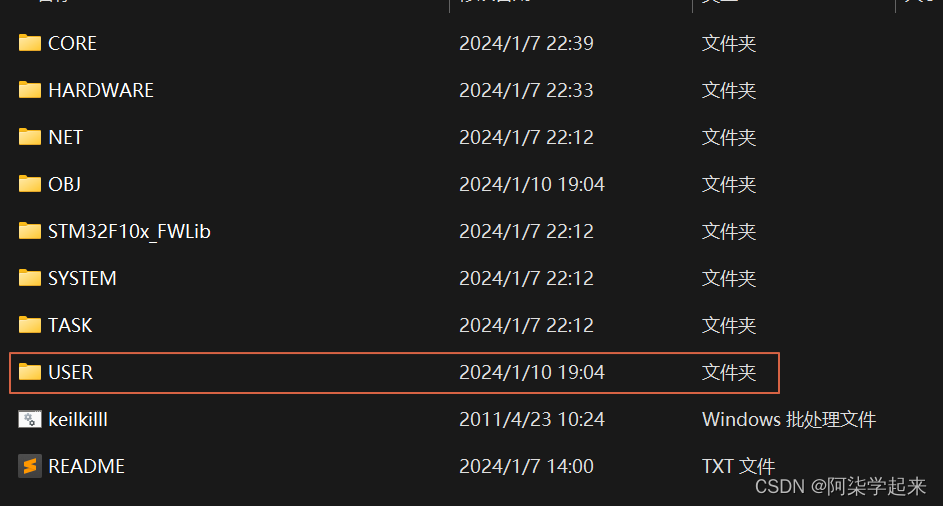

打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
