高通平台LCD驱动参数说明

下面是高通平台LCD驱动参数的说明，此说明是根据经验值以及高通的寄存器说明得出的，并非高通官方说明，如有疑问，欢迎探讨。针对一些没有用过的参数，由于没有实践证明，故不做妄加的评论。



mipi_xxx_xxx_xxx_pt.c

static struct mipi_dsi_phy_ctrldsi_video_mode_phy_db = {

       /*DSI Bit Clock at 513 MHz, 4 lane, RGB888 */

       /*regulator */

       {0x05,0x01, 0x01, 0x00},

       /*timing   */

       {0x8f,0x34, 0x14, 0x00, 0x46, 0x4b, 0x1a, 0x37,

       0x19,0x03, 0x04},

       /*phy ctrl */

       {0x7f,0x00, 0x00, 0xef},

       /*strength */

       {0xbb,0x02, 0x06, 0x00},

       /*pll control */

       {0x00,0xfc, 0x30, 0xd2, 0x00, 0x40, 0x37, 0x62,

       0x00,0x07, 0x01,

       0x05,0x14, 0x03, 0x0, 0x0, 0x0, 0x20, 0x0, 0x02, 0x0},

};

这一段是配置D-PHY的寄存器，主要是MIPI的时序方面的，按照dsi_timing_program_msm7x2xA.xlsm   EXCEL表来配置即可，具体值的作用可以参考8X25Q的寄存器说明文件：

80_VM180_2_MSM8X25Q_MOBILE_STATION_MODEM_SOFTWARE_INTERFACE.pdf

其中寄存器对应关系为：

Regulator ---------> 0x02CC ~ 0x02DC

Timing ------------> 0x0260 ~ 0x028C

Phy_ctrl -----------> 0x0200 ~ 0x024C

Strength -----------> 0x02A0 ~ 0x02A8

Pll_control --------> 0x0200 ~ 0x024C



在mipi_video_xxx_xxx_pt_init函数中主要是对屏的显示区域和mipi控制器进行配置。

pinfo.xres       有效数据的宽度

pinfo.yres       有效数据的高度

pinfo.type       panel的类型

pinfo.bpp              颜色深度

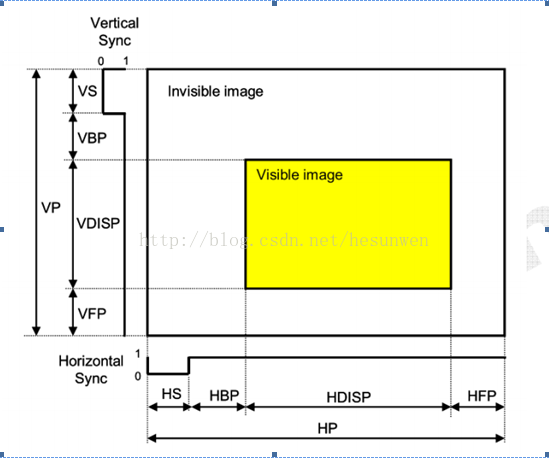

pinfo.lcdc.h_back_porch              水平同步后肩

pinfo.lcdc.h_front_porch              水平同步前肩

pinfo.lcdc.h_pulse_width      水平同步脉冲宽度

pinfo.lcdc.v_back_porch              垂直同步后肩

pinfo.lcdc.v_front_porch              垂直同步前肩

pinfo.lcdc.v_pulse_width      垂直同步脉冲宽度









pinfo.clk_rate       mipi每根lane线的波特率

pinfo.bl_max         背光最大亮度，与设置菜单中最大背光亮度相对应

pinfo.bl_min          背光最小亮度，与设置菜单中最小背光亮度相对应

pinfo.mipi.mode    mipi屏的类型



pinfo.mipi.pulse_mode_hsa_he     表示是否在发送 VS/VE之后发送HSA，0表示不发送，1表示发送



pinfo.mipi.hfp_power_stop

pinfo.mipi.hbp_power_stop

pinfo.mipi.hsa_power_stop

上面三个参数表示 hfp、hbp、hsa 是用mipi 的高速模式还是低速模式来传输，0表示高速，1表示低速



pinfo.mipi.traffic_mode       mipi传输模式，分为 non-burst with sync pulse 模式；non-burst with sync events 模式和 burst模式，它们的区别如下：

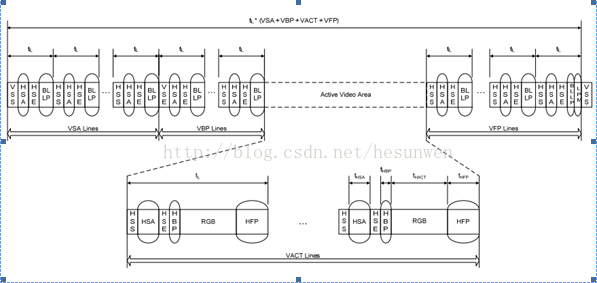

1. non-burst with sync pulse

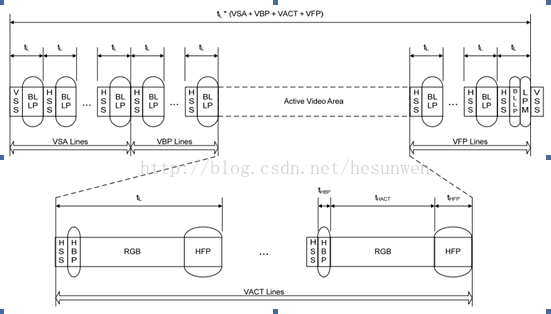

2. non-burstwith sync events

3. Burst

这几种模式只是在传输数据波形上有所区别，具体看屏规格书要求来选择传输模式，一般使用burst模式



pinfo.mipi.dst_format    表示颜色的格式，RGB565 , RGB666 , RGB888

pinfo.mipi.rgb_swap      颜色格式的切换

pinfo.mipi.data_laneX   mipi lane线开关



pinfo.mipi.force_clk_lane_hs       将mipi的clock lane 设置为高速，具体看屏的规格有没有这种需求

mipi_xxx.c



{DTYPE_DCS_WRITE,  1, 0, 0, 120, sizeof(exit_sleep),exit_sleep},

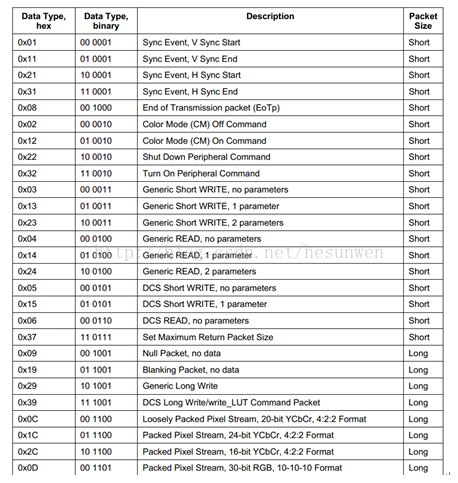

第一个参数：表示数据包的类型，如下图：



一般的，我们发送0x11、0x29、0x10、0x28时使用 DTYPE_DCS_WRITE ，发送初始化数据时使用 DTYPE_DCS_LWRITE 。但某些屏可能会其它类型，具体需要看屏的规格书。

第二个参数：使用默认值即可。

第三个参数：用于多个MIPI外围设备，使用默认值即可。

第四个参数：应答信号，当设置为“1”时，发送命令成功后屏的IC会返回一个应答信号，如果不成功，则停止通信。通过设置这个位可以验证BB和屏是否通信成功。

第五个参数：发送完后的延时，毫秒级。

第六个参数：发送的数据大小。

第七个参数：需要发送的数据。



mfd->cont_splash_done

用于开机时在kernel中不初始化屏，如果需要在kernel中初始化屏的话，则需要将board-msm7627a-display中的 mdp_pdata 结构体的 .cont_splash_enabled = 0x1 修改为 0x0。





以上是KERNEL中的LCD驱动参数，LK中的参数与此类似
