耐压试验装置的作用:
耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。
耐压测试是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。
装置是根据电力行业标准而设计的、性能先进的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平。直流耐压试验可通过不同试验电压时泄漏电流的数值、电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。
耐压试验装置的优点:
★ 完整的系统
1、输出电压波形良好。电路处于工频谐振状态。它对工频基波电流的电抗较低,对其他谐波电流的电抗较高。它具有优异的过滤性能。
2、要求功率小。由于环路处于谐振状态,输出容量为所需功率容量的Q倍,品质因数Q可达到20~80。
3、如果试验对象击穿,电路失谐,电抗器将立即限制短路电流。电路电流仅为正常工作电流的1/q,不会加剧对测试对象的损坏。
4、本装置为干式组合串联谐振装置,由干式试验变压器(励磁变压器)和干式电抗器组成。
5、装置的整套设备应为组合式,并适合现场使用。
6、调压控制箱具有过流保护功能,通过拨号码设置。
7、本装置所用电抗器应采用气隙连续可调的方法,以便在大范围内方便地调整其电感值。

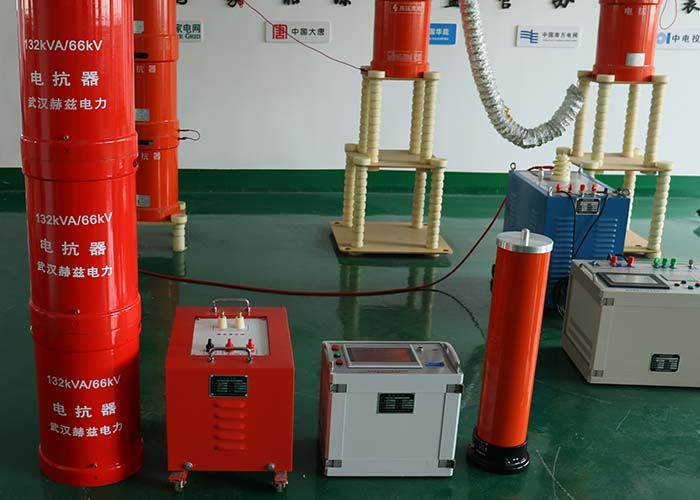

★ 串联谐振升压设备
★ 电抗器和励磁变压器
1、电抗器电感值与额定电感值之差不得超过额定电感值的-5%~+3%。
2、电抗器的绝缘水平应能在工作频率下承受1.2倍额定电压的电压1min
