UVM scoreboard实现自动数据比对

已于 2022-11-02 10:09:34 修改
阅读量4.5k 收藏 33
点赞数 4
分类专栏： UVM 文章标签： UVM scoreboard 自动比对
于 2021-06-21 15:07:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hh199203/article/details/118086226
版权

文章目录

前言

在运用UVM搭建验证环境的时候，有没有什么办法可以不编写数据比对的函数，在scoreboard中实现数据比对。本文主要记录一下如何在scoreboard中，不用自己编写数据比对的函数，实现数据的自动比对。

一、Scoreboard Implementation

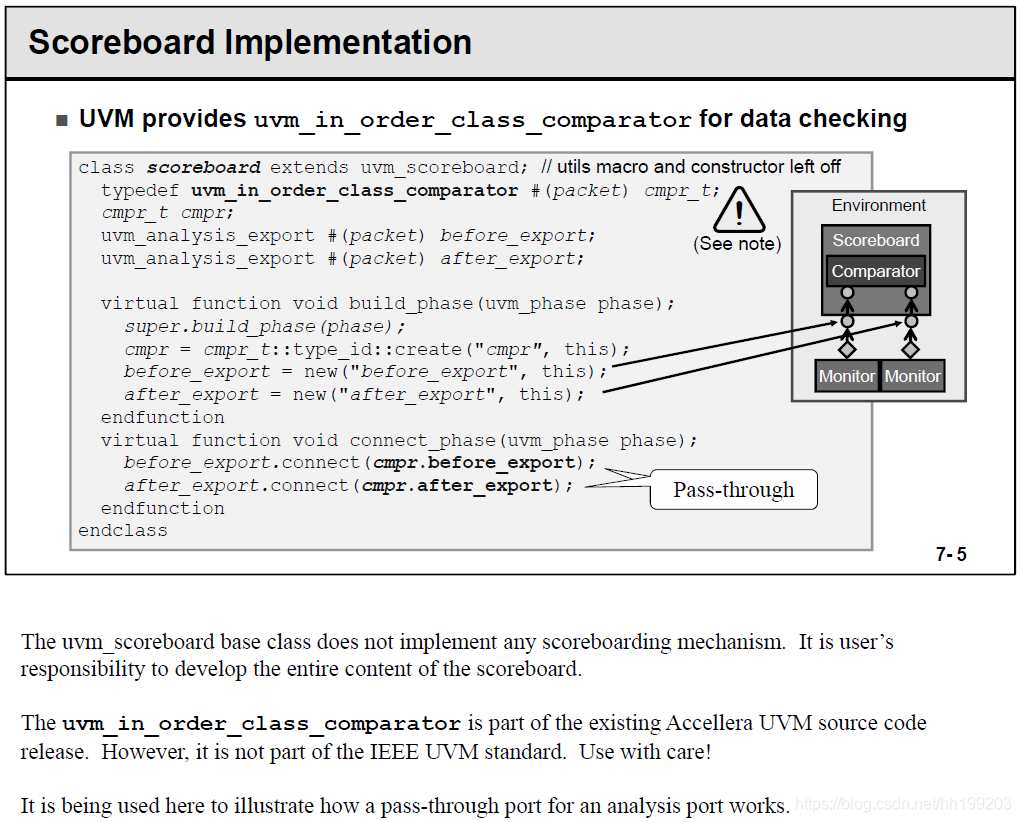

Scoreboard 的具体实现如下图所示，只需要定义一个带参数类型的数据类型，将需要比对的数据包类型作为参数传进去，然后将需要比对的数据接口分别接上即可。
在这里插入图片描述

二、Scoreboard Transaction Source: Monitor

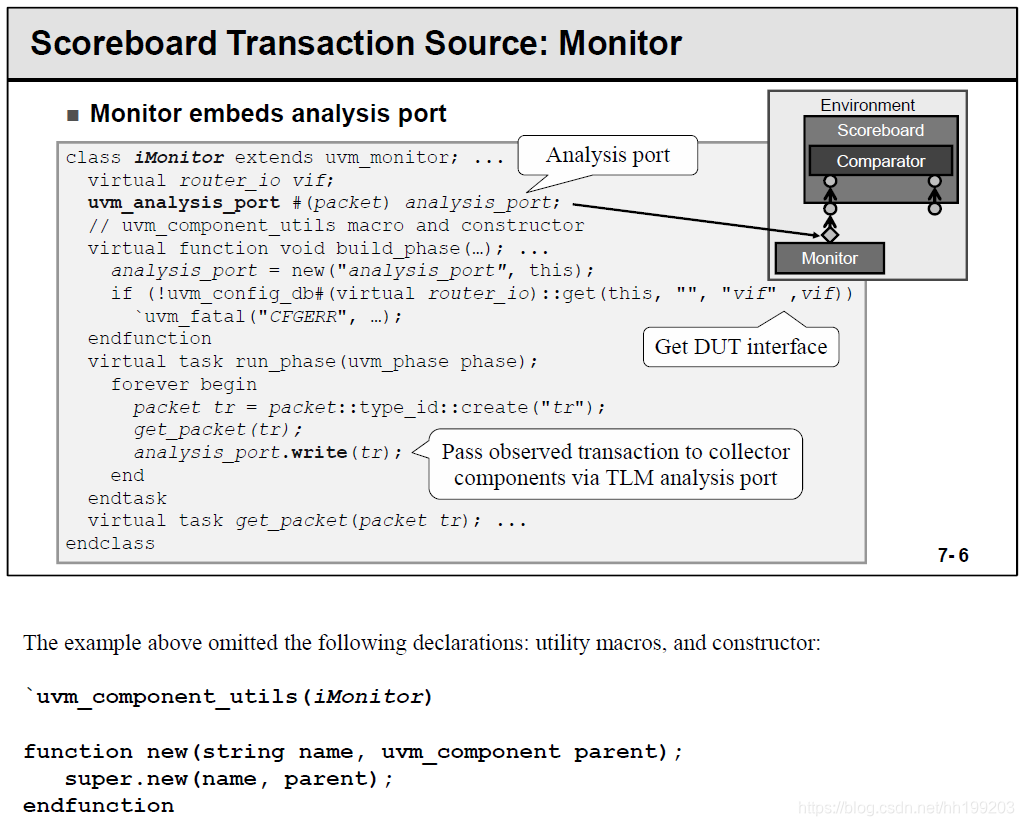

在monitor中将数据收集起来，通过analysis_port的write任务，将数据包送到scoreboard中去。
在这里插入图片描述

三、Embed Monitor in Agent

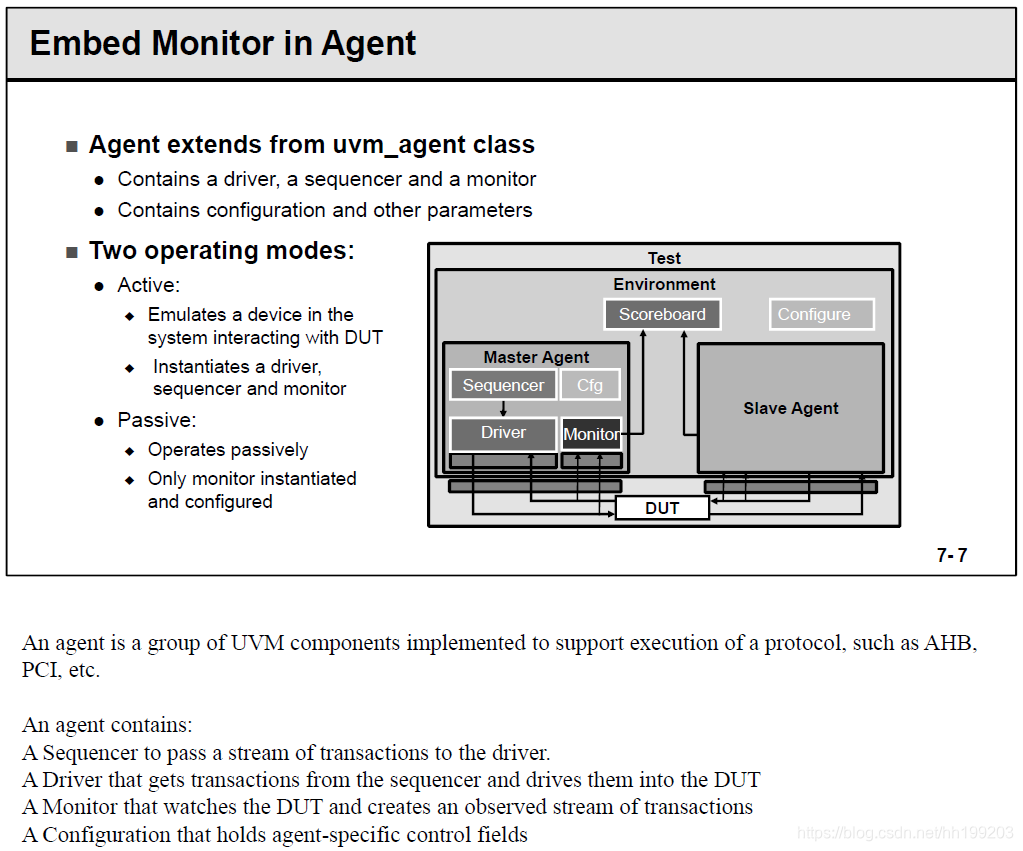

将monitor嵌入到agent中，agent中通过is_active这个变量，控制实现两种模式。
在这里插入图片描述

四、UVM Agent Example

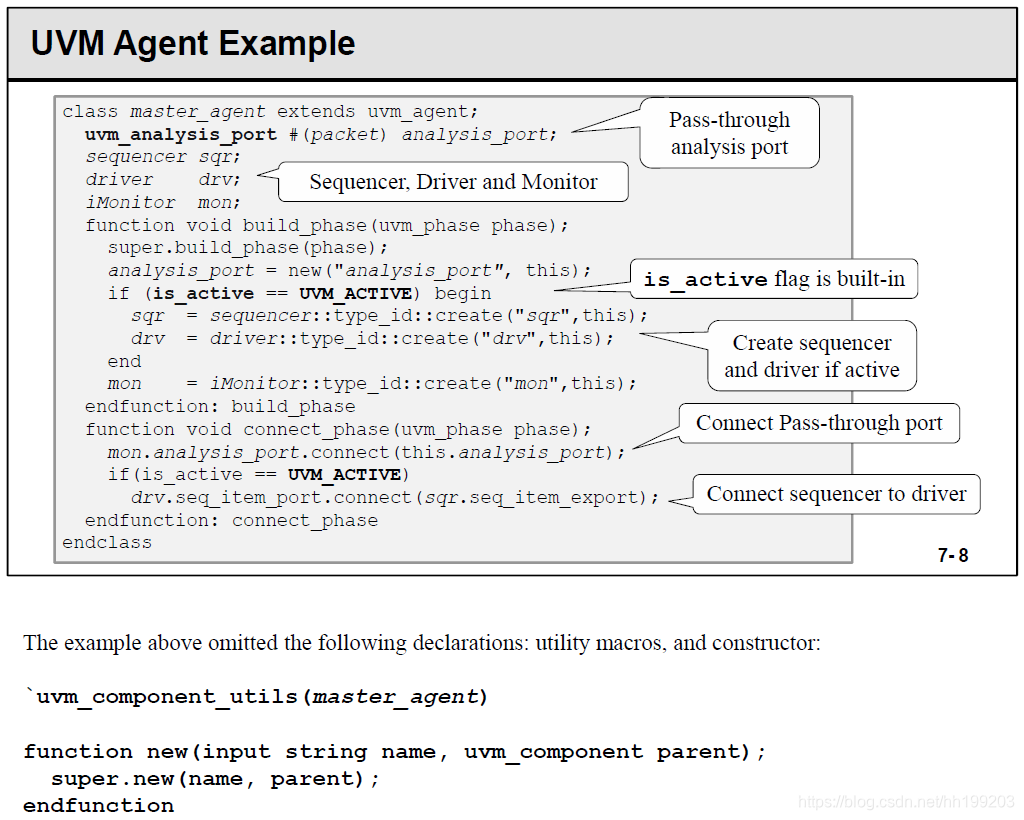

UVM Agent的具体实现。
在这里插入图片描述

五、Using UVM Agent in Environment

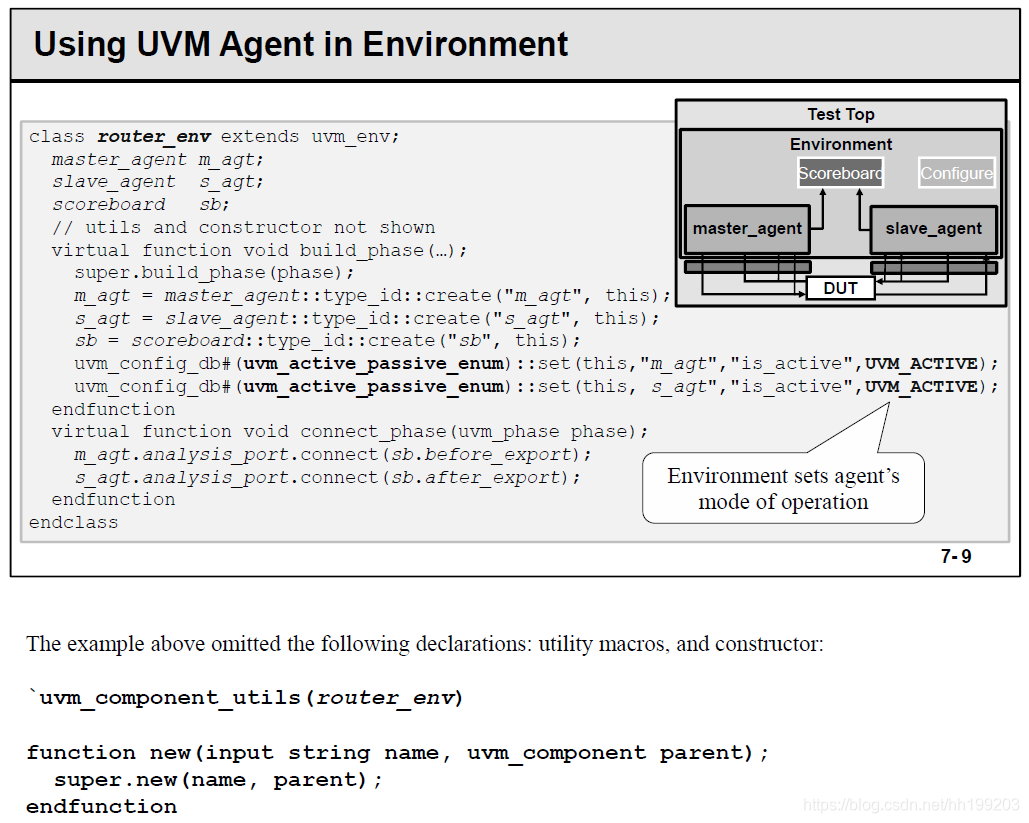

在env层，实现agent和scoreboard端口的连接。
在这里插入图片描述

六、Scoreboard: Multi-Stream

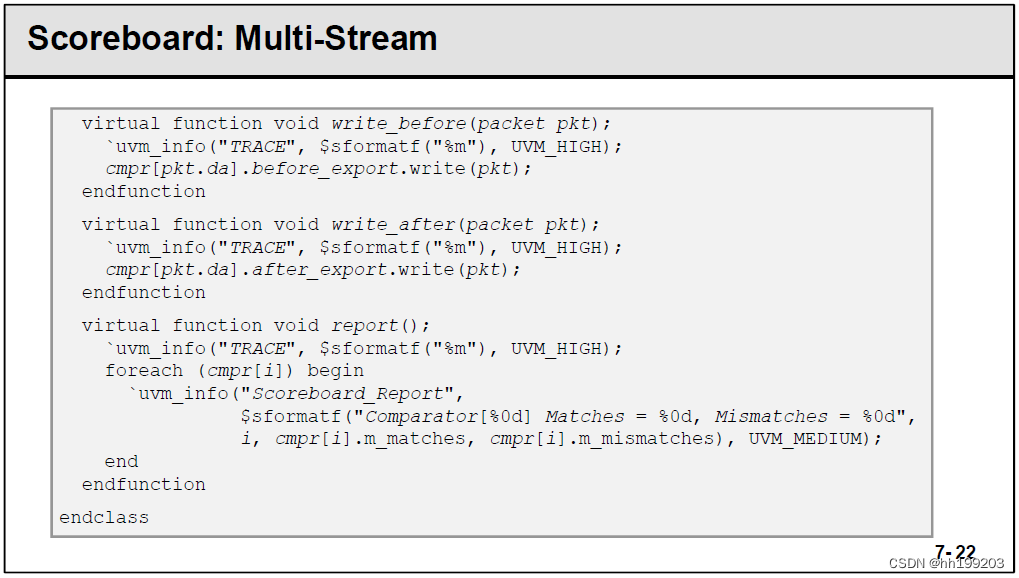

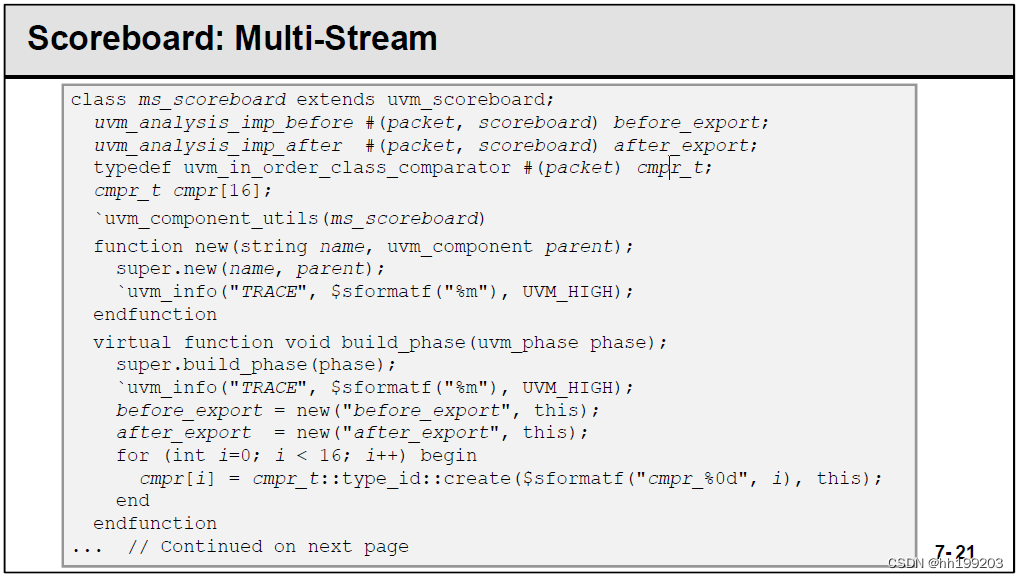

多数据流时，scoreboard的具体实现。
在这里插入图片描述
在这里插入图片描述

总结

本文主要总结了UVM中，scoreboard的具体实现，数据流的传递，以及多数据流时数据的比对。
