天线的theta和phi理解。

最新推荐文章于 2025-03-26 11:15:26 发布
最新推荐文章于 2025-03-26 11:15:26 发布
阅读量2.5w 收藏 67
点赞数 16
分类专栏： 5G 文章标签： 5g
本文为博主原创文章，未经博主允许不得转载。
本文链接：https://blog.csdn.net/hhhhhhhhhhwwwwwwwwww/article/details/116530725
版权
本文详细介绍了空间坐标系中的极坐标表示，重点讲解了方位面内的phi角（0~360度）和俯仰面内的theta角（0~180度）的定义及它们在三维空间坐标转换中的作用。理解这两个参数对于理解和应用各种空间定位技术至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

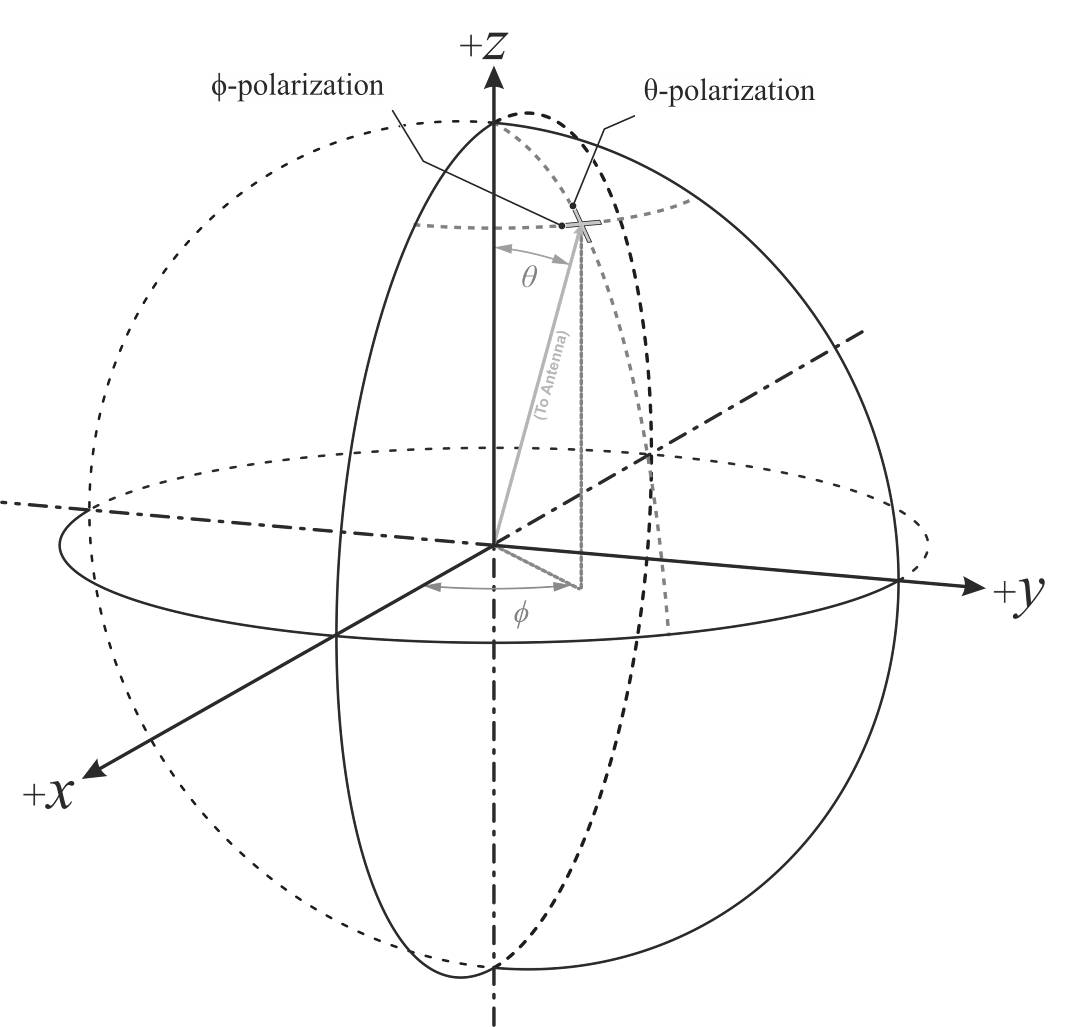

phi是方位面（水平面）内的角度，范围0~360度，φ

theta是俯仰面（竖直面）内的角度，范围0~180度，符号θ

就是空间极坐标系中的两个参数，和类比直角坐标系里的xyz
