手把手教你编写Veristand Custom Device（以Asynchronous加法小程序为例子）

一、准备工作

1.1 Custom Device是什么？

Veristand Custom Device是Veristand功能上的一种扩展，用于实现与硬件设备的通信和数据交换，相当于一种自定义设备。通过LabVIEW编程，Custom Device能够串联NI-控制卡、接收Simulink模型数据等，并通过串口发送给硬件设备，同时将硬件设备返回的控制量传递给模型。

1.2 软件环境

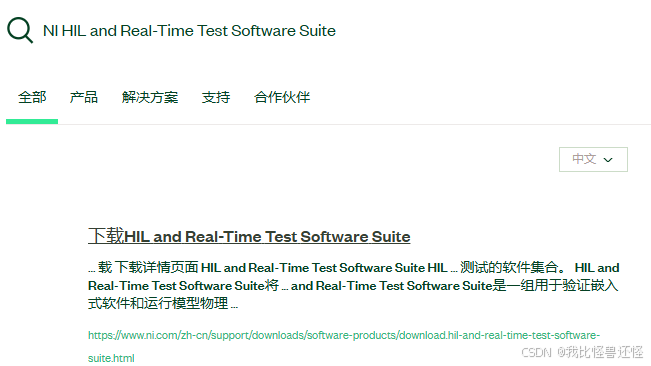

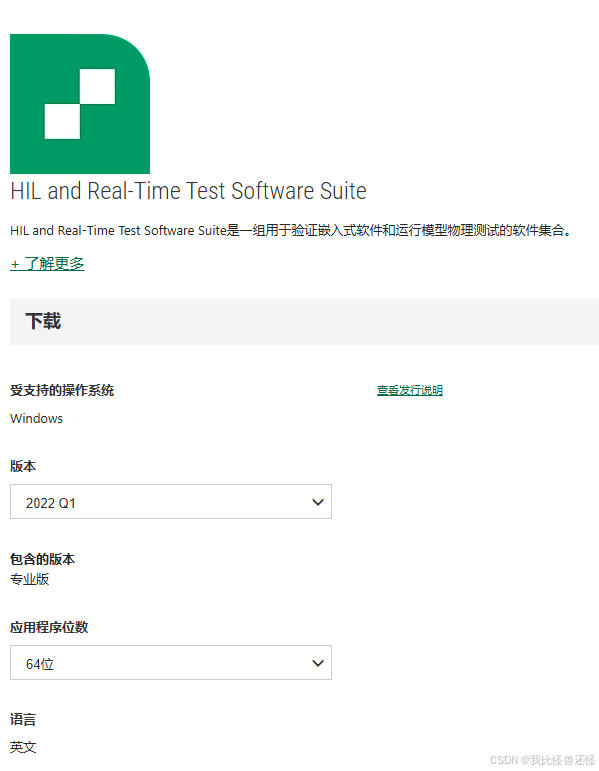

Labview 2021（sp1 64位）、Veristand 2021。可以直接下载套件ni-hil-and-real-time-test-suite_21.5.0.49279-0+f127_offline，链接如下：

https://www.ni.com/zh-cn/support/downloads/software-products/download.hil-and-real-time-test-software-suite.html#443271https://www.ni.com/zh-cn/support/downloads/software-products/download.hil-and-real-time-test-software-suite.html#443271

 1.3 硬件环境

这里硬件环境直接使用了我自己的笔记本电脑（win11）用于演示。

二、 Costom Device 编写

2.1 Custom Device开发

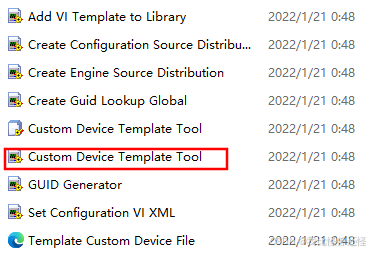

CD的开发必须遵照NI提供的模板进行。安装完Veristand之后，会在LabVIEW 安装目录下的vi.lib文件下生成【NI Veristand】目录，例如我安装的LabVIEW2021在C盘下，需要的工具就在C:\Program Files\National Instruments\LabVIEW 2021\vi.lib\NI Veristand\Custom DeviceTools\Custom Device Template Tool\ Custom Device Template Tool.vi。打开这个VI，使用它生成一个工程。

2.2 Asynchronous 自定义设备编写（加法小程序）

2.2.1 模板生成

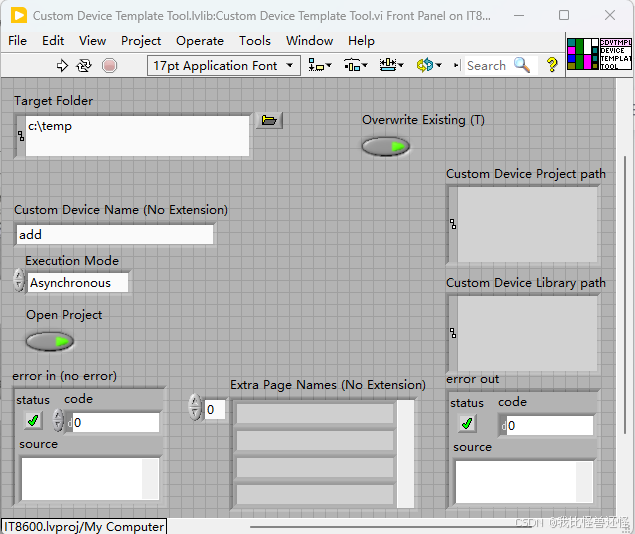

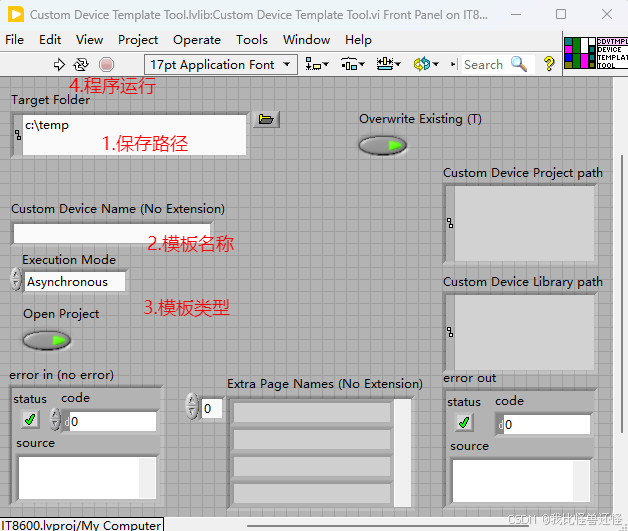

按照2.1打开模板，名称输入add，其他不变，点击运行。

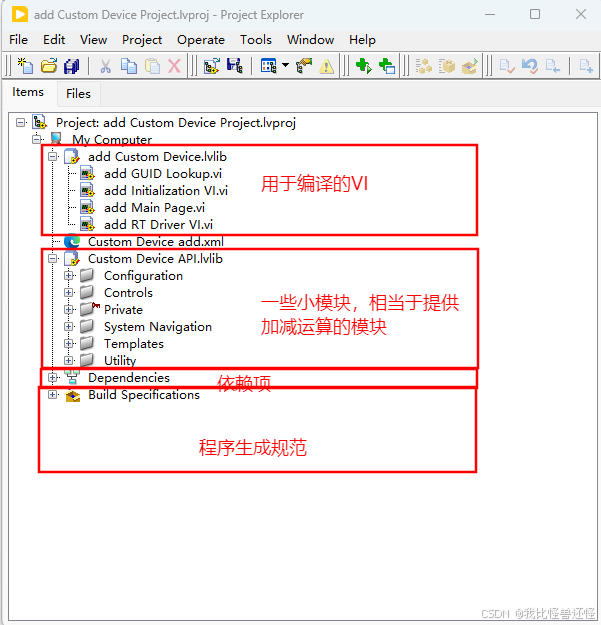

生成一个LabVIEW的工程。工程名后面自动追加“Custom Device Project”，同时生成两个lvlib库和一个xml文件，库中的VI名称自动命名，不能修改。

2.2.2 Initialization VI

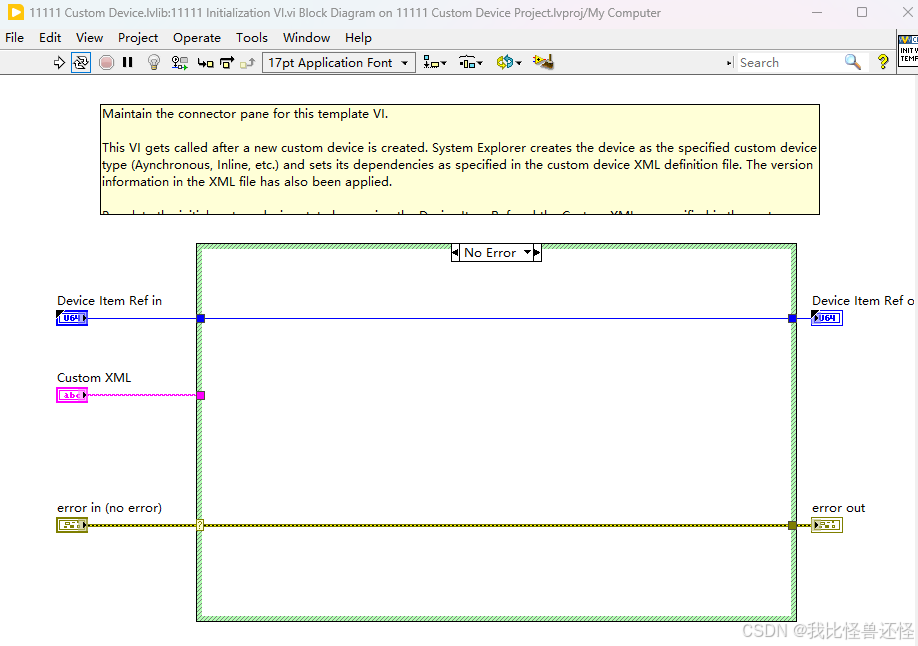

打开Initialization VI，进入到程序页面。

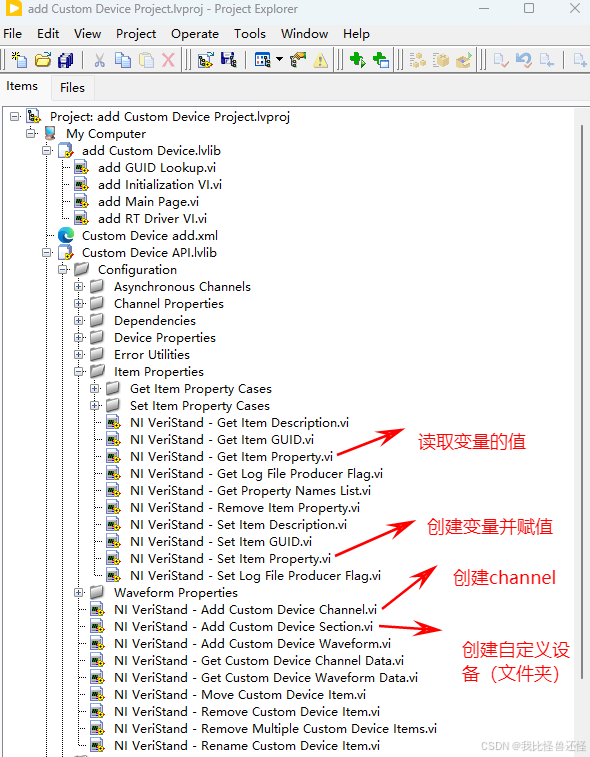

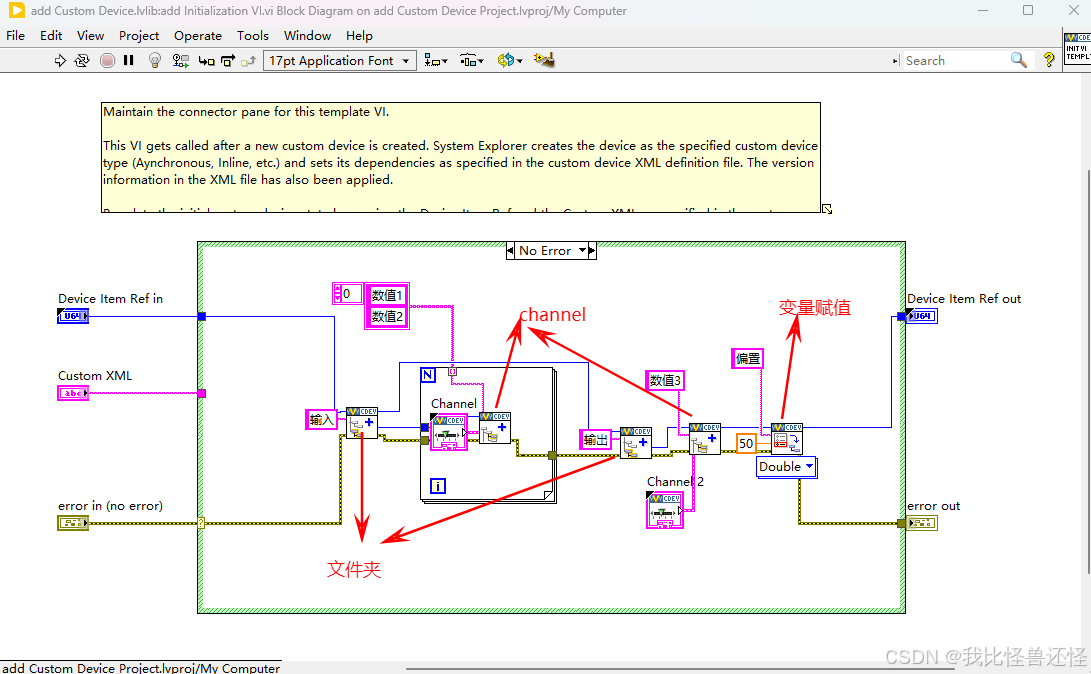

在这个框架的主要功能就是定义设备的输入、输出和一些属性，就是创建文件夹和channel，整个VI的输入输出是固定的了。最常用四个VI：

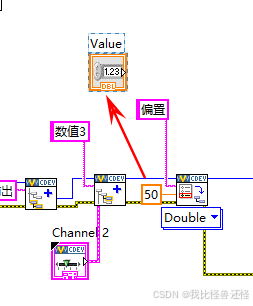

我们需要写一个数值3=数值1+数值2+偏置的加法小程序。 数值3的属性为output(默认是input，需要修改为output）

上述程序的目的是为了在veristand中生成如下效果

2.2.3  编写Main page

Main page的作用是将Initlizantion中设置的属性应用起来，在Veristand中的界面展示。

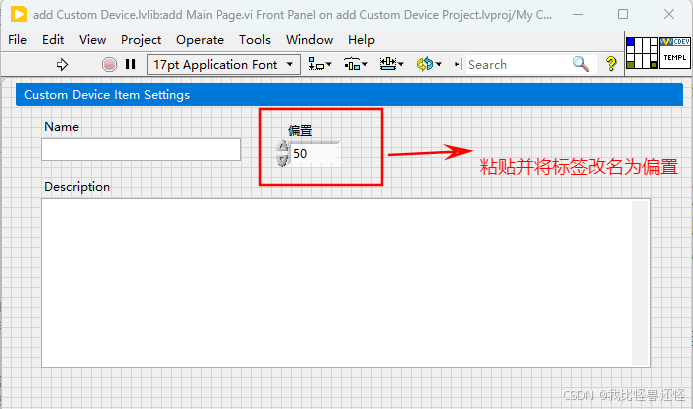

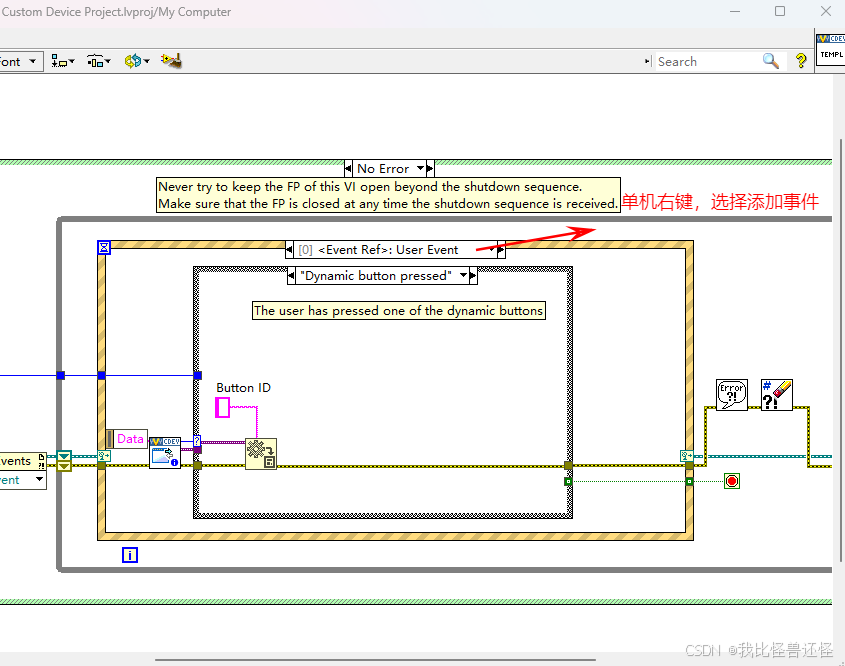

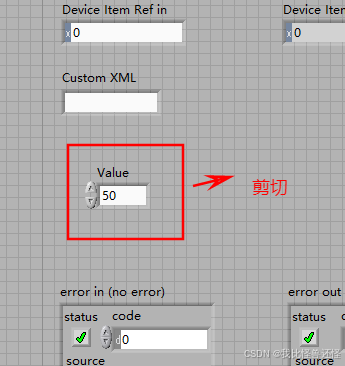

打开Main page VI，进入到程序页面。对Initlizantion种的偏置数值生成一个输入控件并剪切到Main page VI程序页面。

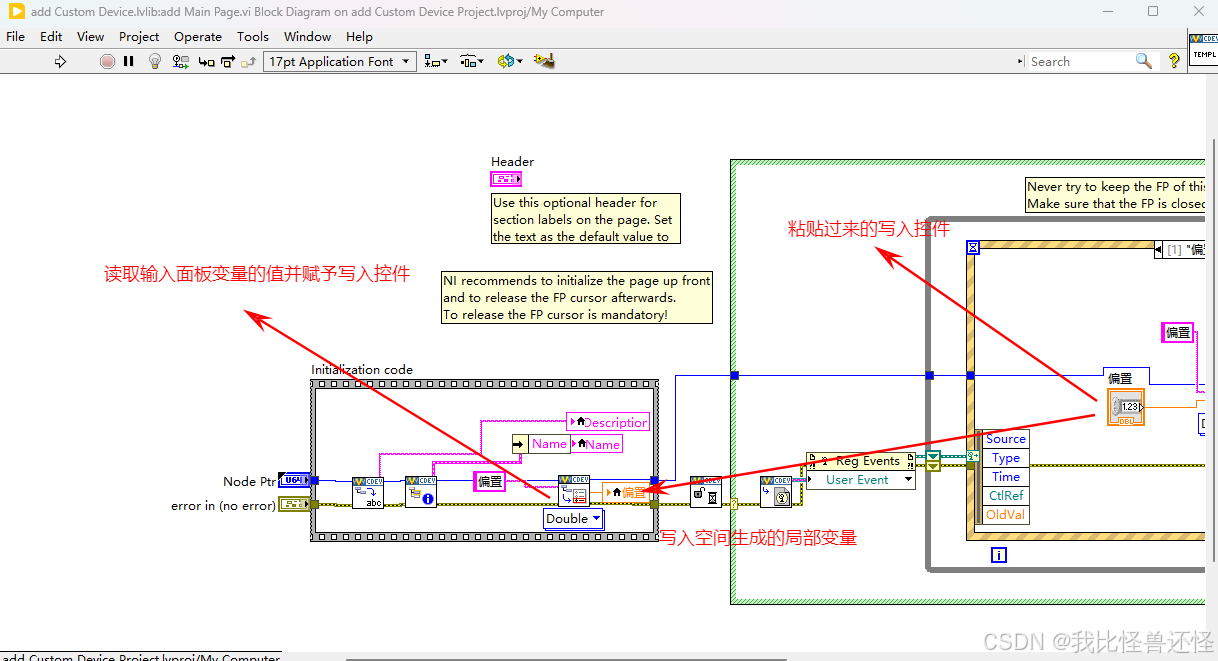

进入程序面板，编写图中读取变量值的程序。

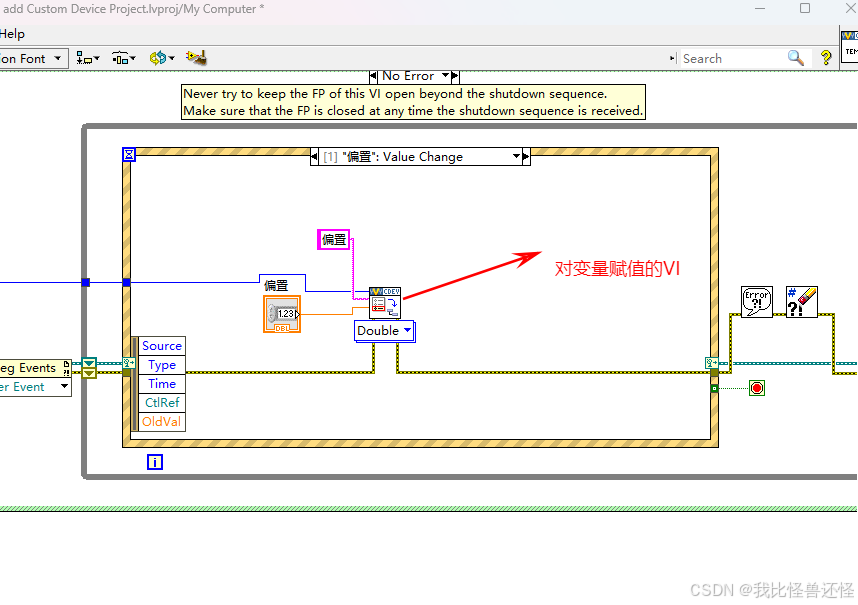

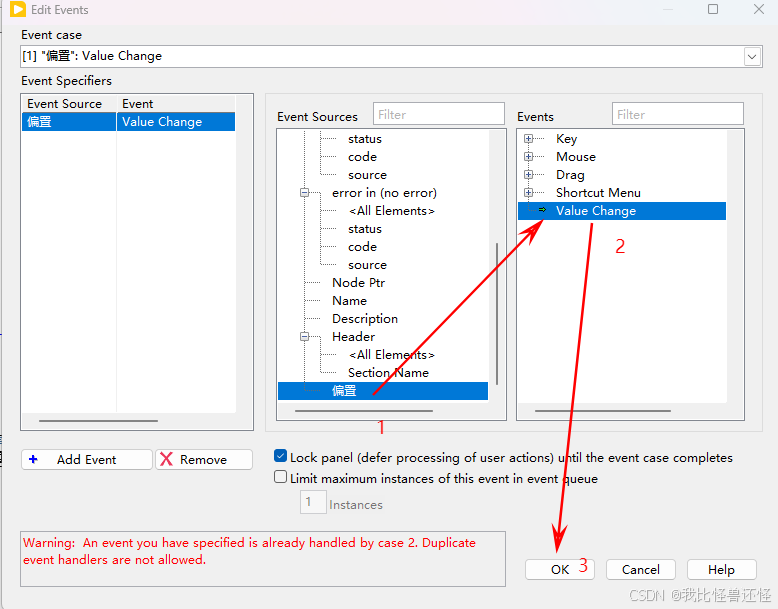

写好后，编写将读取的面板变量值（我们再veristand中输入的值）再写入到变量中的程序。

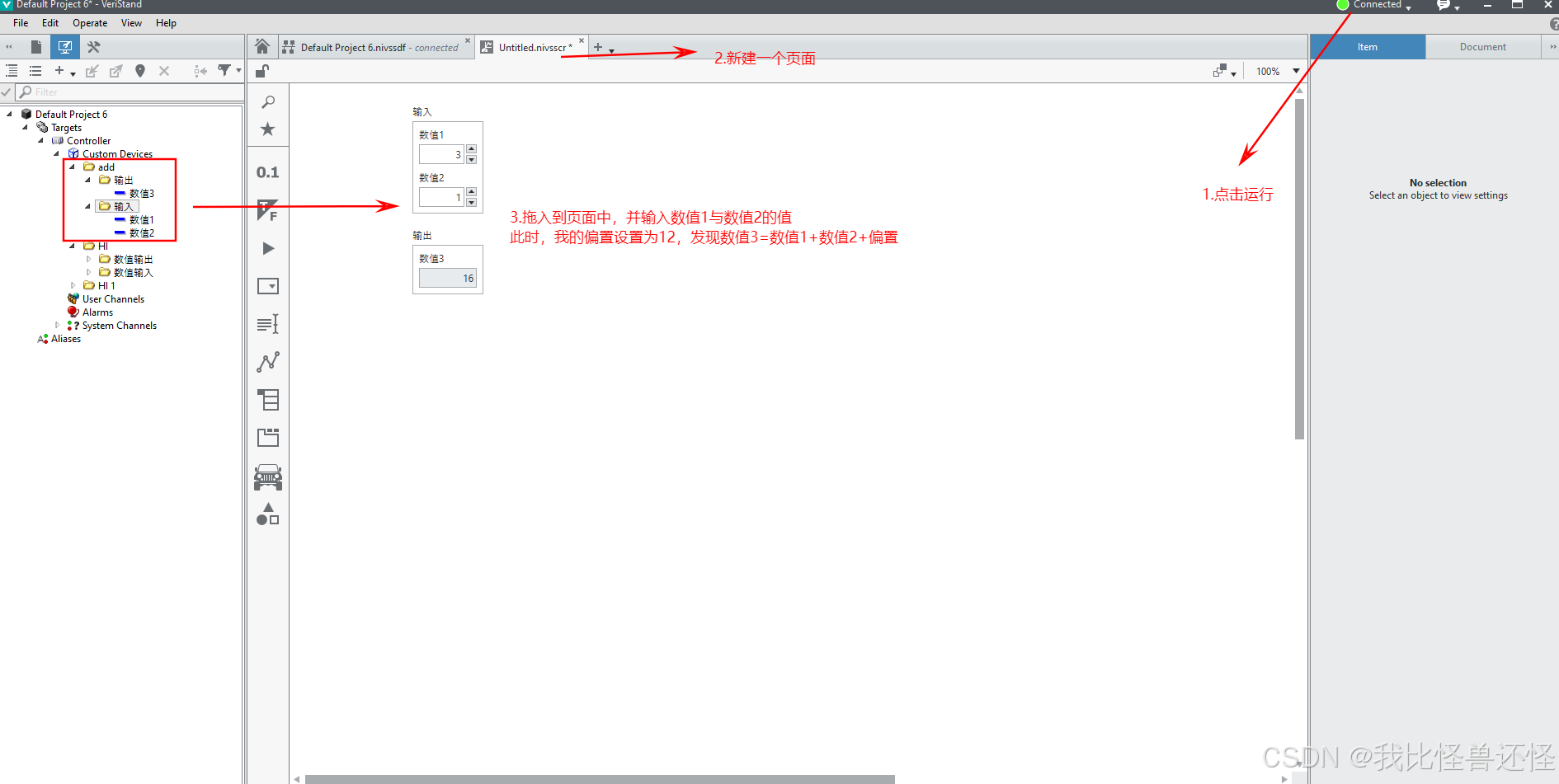

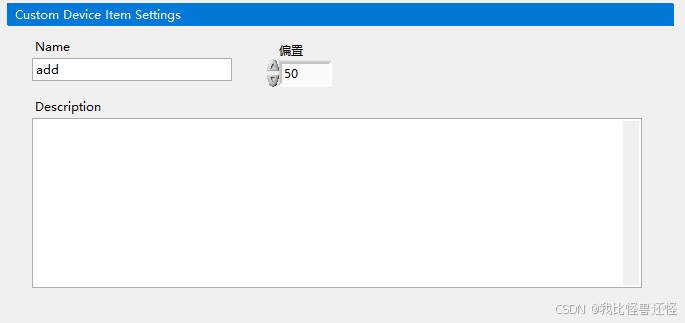

编写上述程序的目的，效果如下，在veristand中生成一个可修改偏置大小的页面。

2.2.4 RT Driver编写

设置的属性和输入输出通道，怎么作用于板卡，如何将数据上传到Veristand，就在这里实现。

打开RT Driver vi，进入程序页面。

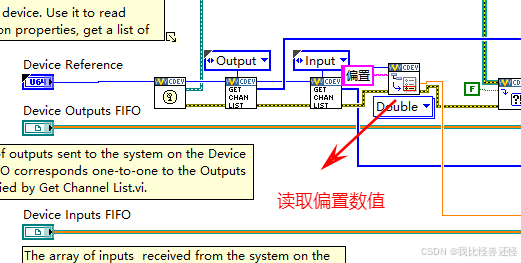

首先编写读取偏置的值到RT中使用的程序。

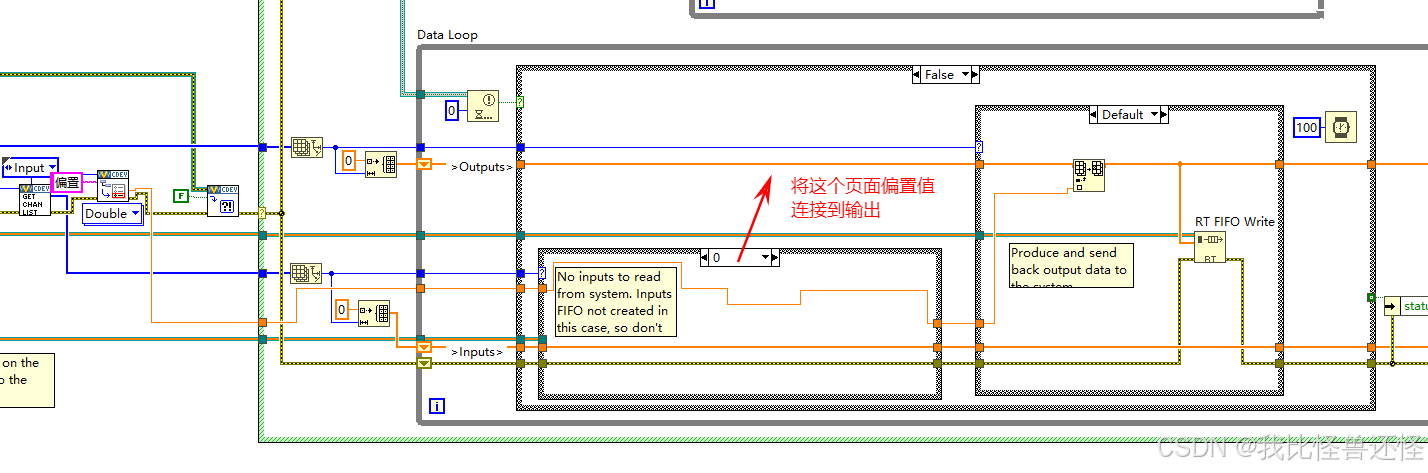

将输入的数值1与数值2和偏置相加并将output替换。





以上，就完成了加法小程序的编写。

2.2.5 CD发布

在工程中，自动生成一个程序生成规范，最后生成的路径要选择在C:\Users\Public\Documents\NationalInstruments\NI VeriStand 2015\Custom Devices（默认路径）下才能被Veristand识别。源程序和目标程序都使用默认的设置即可。

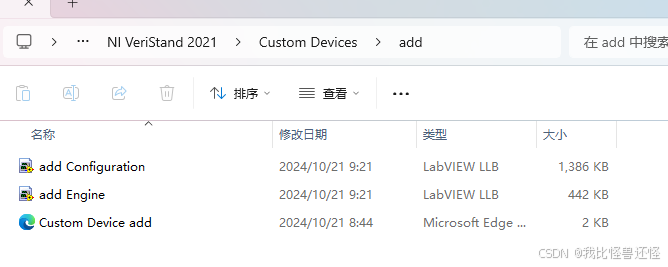

所生成的内容。



2.2.6 导入到veristand中应用

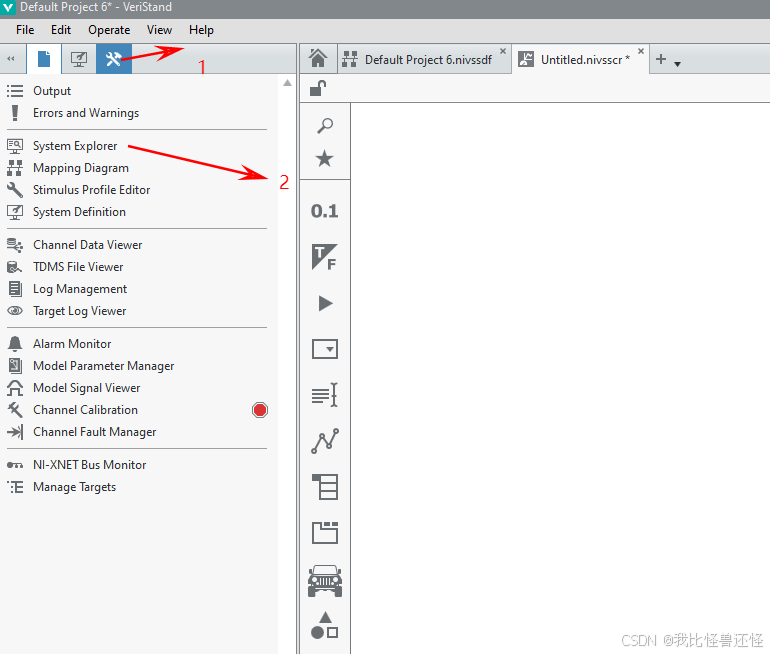

打开veristand，新建一个项目。

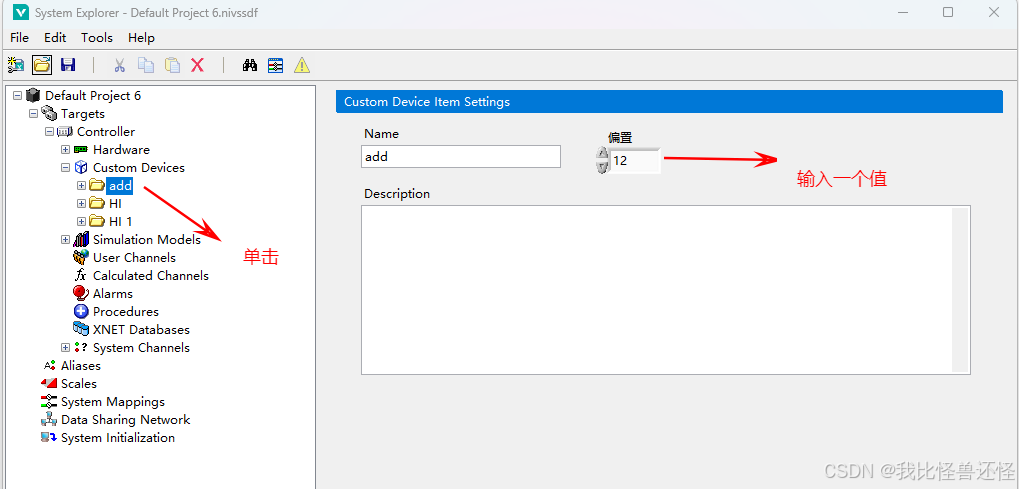

 上一步添加add以后先选择add，然后输入一个偏置的值，再进行上一步的保存退出。
