文章目录

1、gltf格式简介

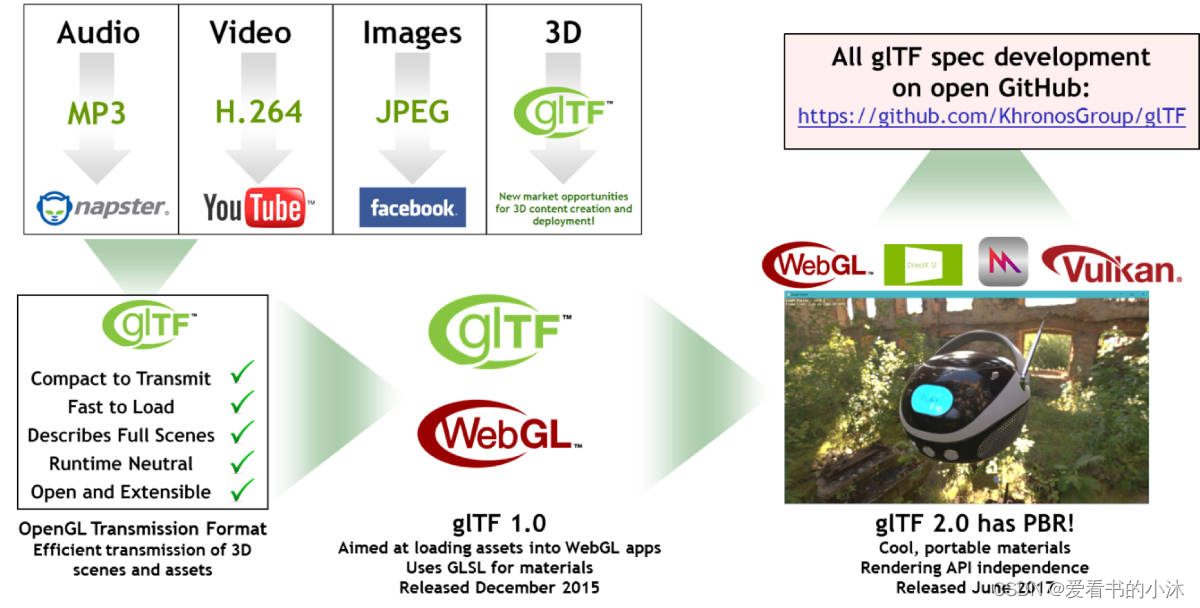

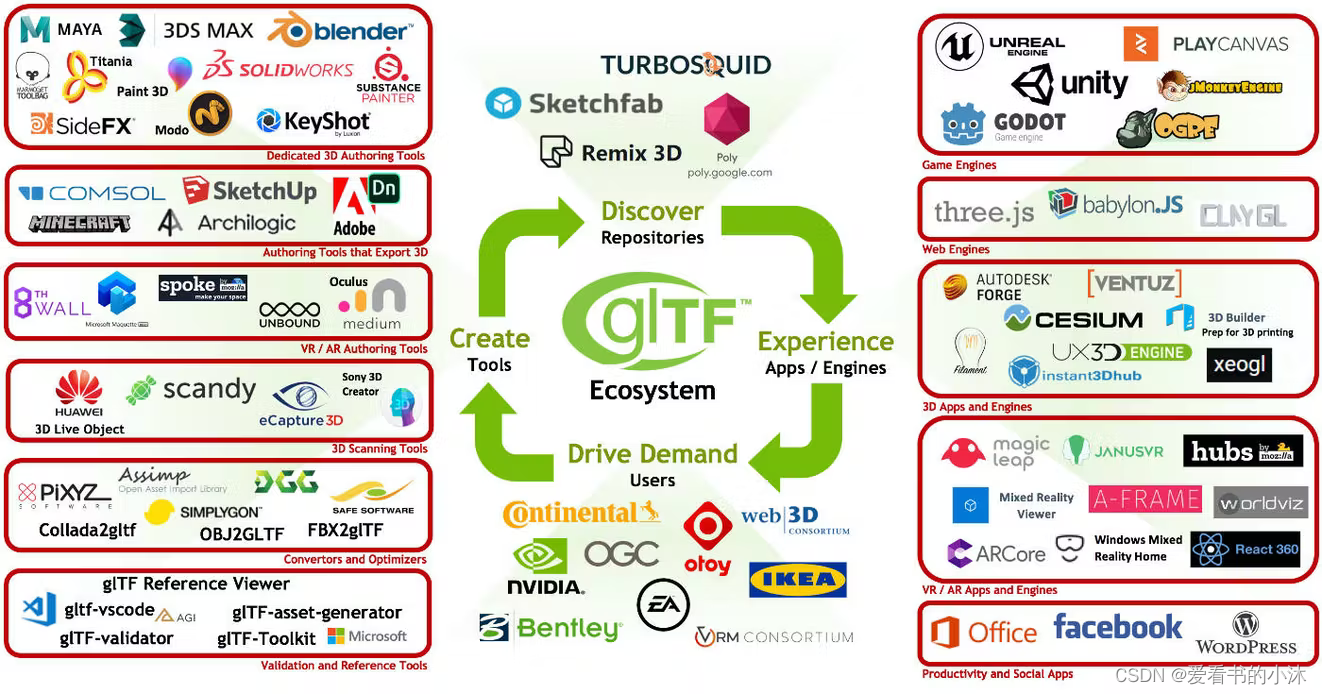

glTF（GL传输格式）是Khronos的一个开放项目，它为3D资产提供了一种通用的、可扩展的格式，这种格式既高效又与现代web技术高度互操作。The gltf-model组件使用glTF ( .gltf或 .glb)文件来加载模型数据。请注意，glTF是一个相当新的规范，采用率仍在增长。
在这里插入图片描述

陈旧的obj格式只支持顶点、法线、纹理坐标和基本材质，而glTF提供了一组更强大的功能。除上述所有内容外，glTF还提供：

  • 层级对象
  • 场景信息（光源，相机）
  • 骨骼结构与动画
  • 更可靠的材质和着色器
  • 对于没有动画的简单模型，OBJ仍然是一个常见而可靠的选择。

和COLLADA相比，支持的功能非常相似。然而，由于glTF侧重于提供“传输格式”而不是编辑器格式，因此它与web技术的互操作性更强。类似地，.PSD（Adobe Photoshop）格式有助于编辑二维图像，但图像会转换为.JPG格式以供在web上使用。同样，glTF是一种更简单的传输3D资源的方式，同时呈现相同的结果。
在这里插入图片描述

2、C# 代码

2.1 3dsMax/maya导出插件（Babylon.js）

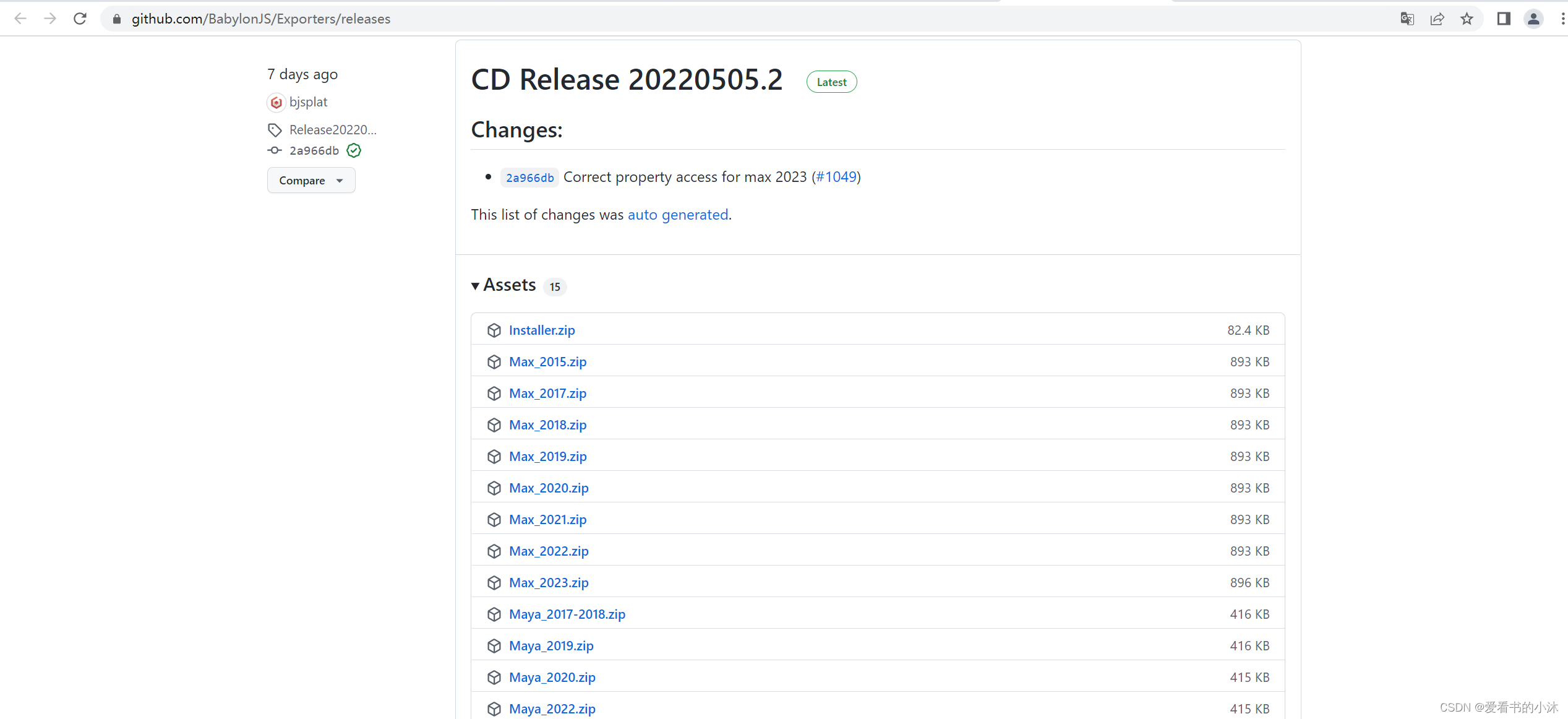

Exporters for Babylon.js and gltf file formats

https://github.com/BabylonJS/Exporters/releases

在这里插入图片描述
下载之后，解压如下：
在这里插入图片描述

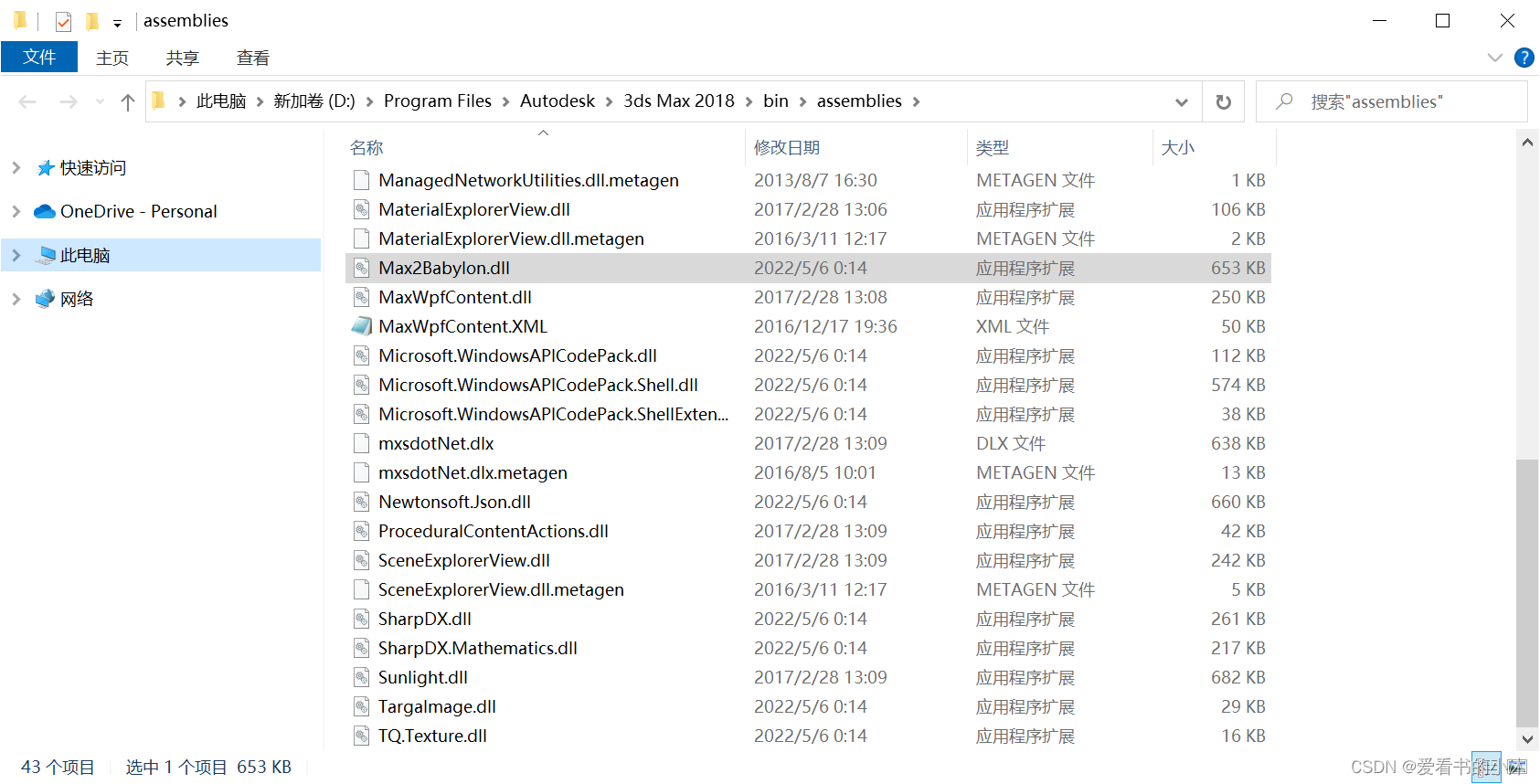

将上面解压的文件夹里面的所有复制到3dsmax的特定文件夹里，如下图所示：
在这里插入图片描述

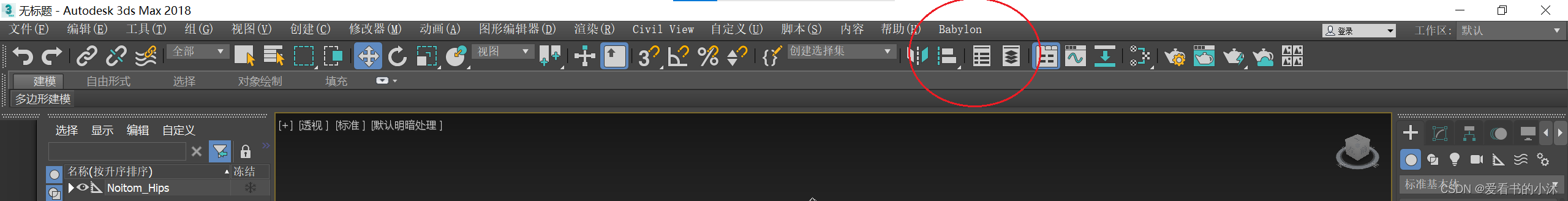

然后重新启动3dsmax，菜单栏会出现Babylon的菜单，见下图的红圈圈：
在这里插入图片描述

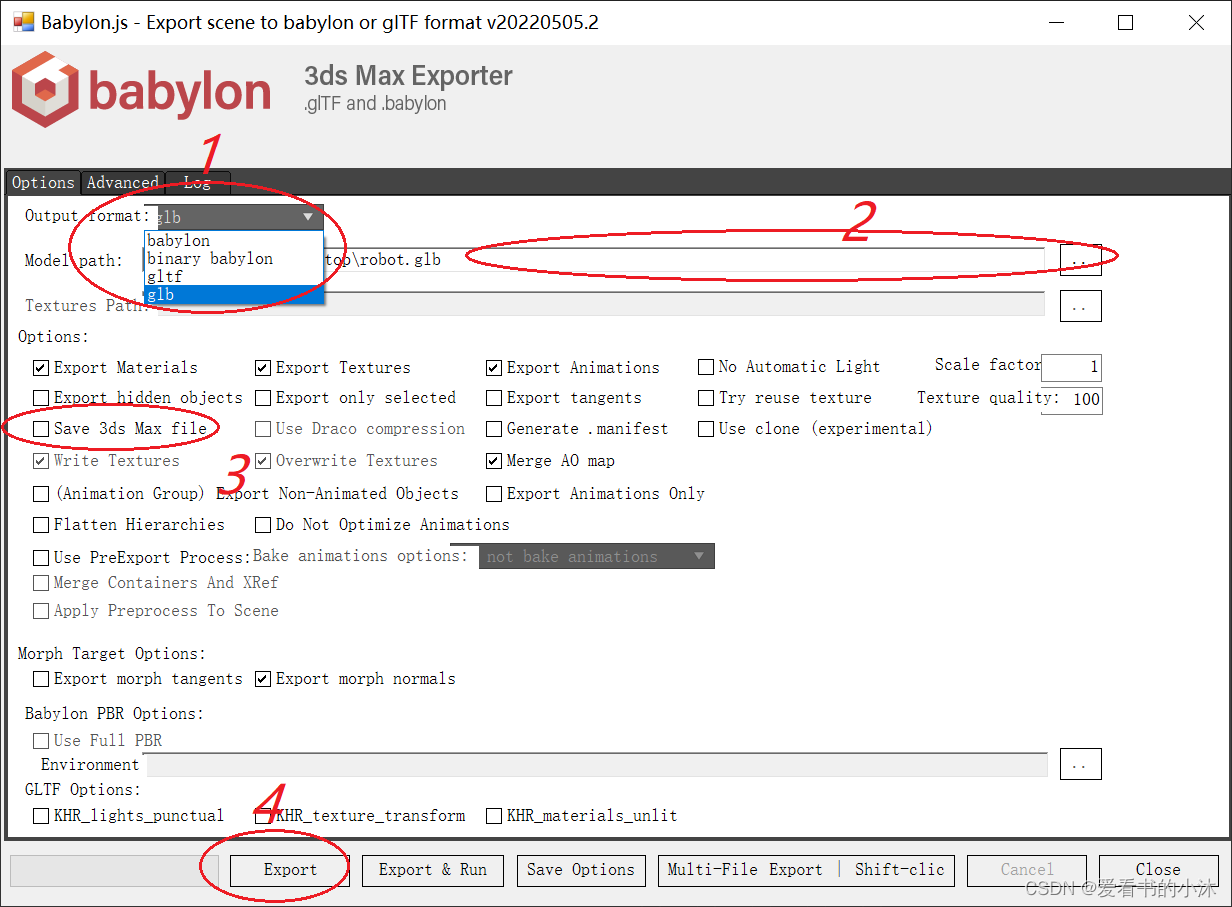

选择需要导出的场景模型，点击菜单之后，弹出如下的导出设置对话框。
在这里插入图片描述

2、python代码

2.1 gltflib (v2.0）

详细操作见作者的另一篇文章：

【CAD开发】glTF和b3dm文件格式读取（C++，Python）
https://blog.csdn.net/hhy321/article/details/121916664

3、JavaScript代码

3.1 OBJ2GLTF（CesiumGS）

Convert OBJ assets to glTF 2.0.

https://github.com/CesiumGS/obj2gltf

  • 安装库
npm install -g obj2gltf
  • 命令行运行
obj2gltf -i model.obj
obj2gltf -i model.obj -o model.gltf
obj2gltf -i model.obj -o model.glb
  • 代码运行
const obj2gltf = require("obj2gltf");
const fs = require("fs");
const options = {
  binary: true,
};
obj2gltf("model.obj", options).then(function (glb) {
  fs.writeFileSync("model.glb", glb);
});

3.2 three.js编辑器

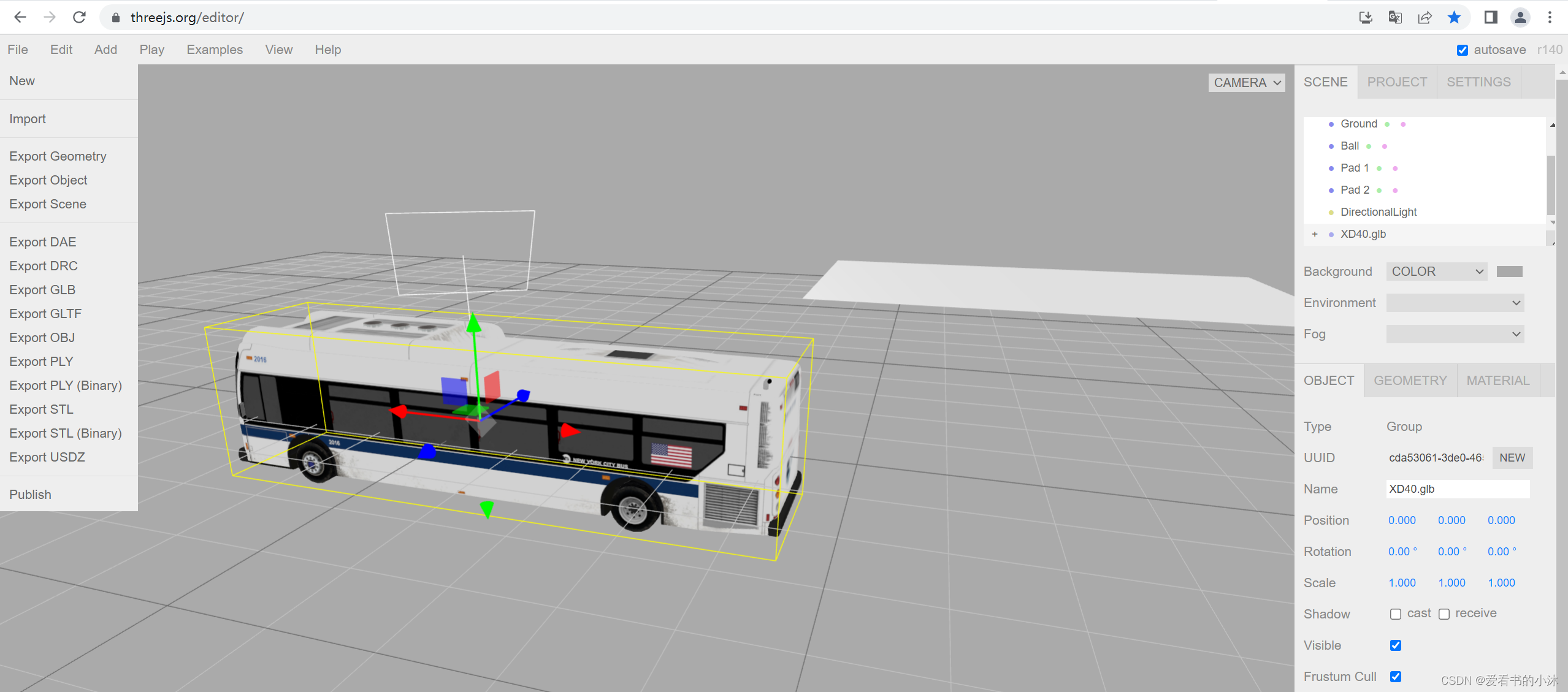

https://threejs.org/editor/
在这里插入图片描述

与three.js 编辑器的集成非常简单，该编辑器支持导入大量 3d 格式，它可以用作从这些格式到 glTF 的高级转换器。

3.2 A-Frame编辑器

https://aframe.io/examples/showcase/modelviewer/

A-Frame提供了加载glTF, OBJ, COLLADA模型的组件。我们推荐尽可能使用glTF，因为glTF被采纳为通过web传输3d模型的标准。我们可以编写任何three.js支持的文件格式的加载组件：three.js loader。我们也可以在社区中尝试查找组件，找到用来处理其他的格式（比如，PLY, FBX, JSON）的现成组件。
A-Frame可以通过左上角的工具栏按钮导出gltf文件。

在这里插入图片描述

4、C++代码

4.1 COLLADA2GLTF

A command-line tool to convert COLLADA (.dae) files to glTF.

  • 下载代码
git clone --recursive https://github.com/KhronosGroup/COLLADA2GLTF.git
  • 编译
cd COLLADA2GLTF
mkdir build
cd build
cmake .. #-Dtest=ON
# Linux
make
# Windows
## Open the generated COLLADA2GLTF.sln in Visual Studio and build
  • 运行
COLLADA2GLTF[.exe] [input] [output] [options]

4.2 FBX2glTF

A command-line tool for the conversion of 3D model assets on the FBX file format to the glTF file format.

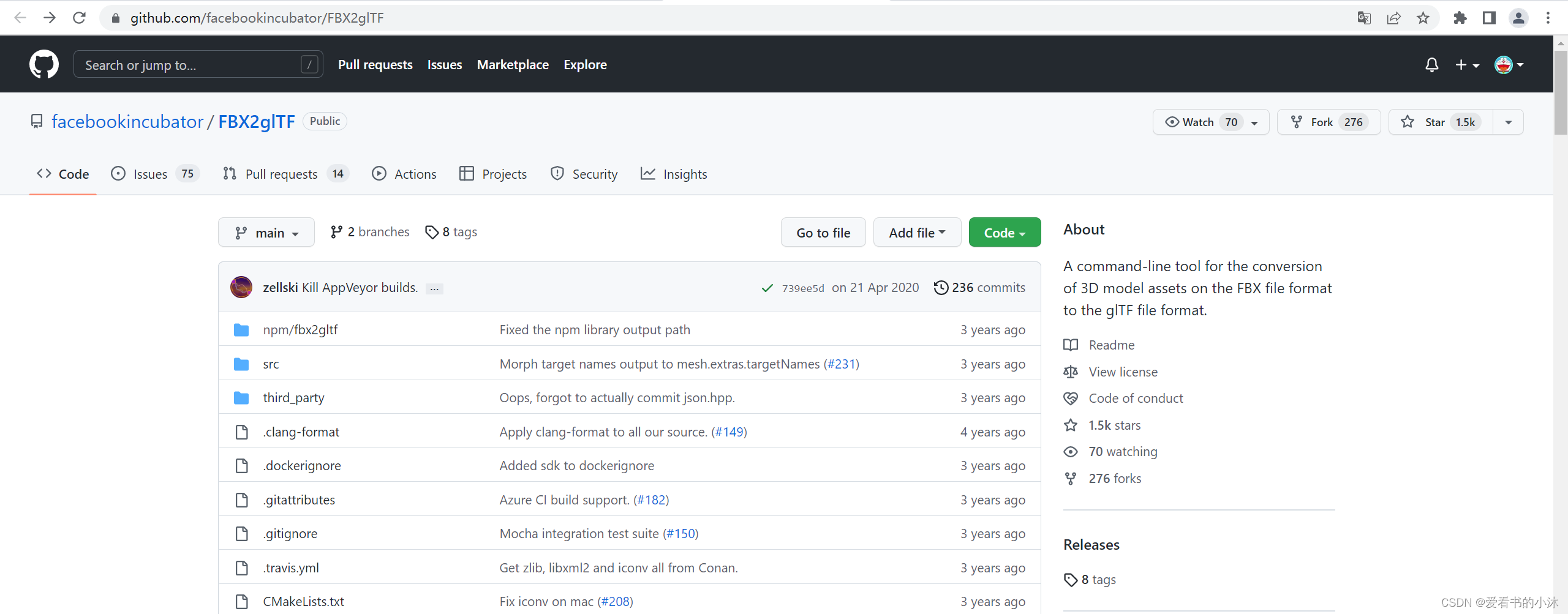

https://github.com/facebookincubator/FBX2glTF

This is a command line tool for converting 3D model assets on Autodesk’s venerable FBX format to glTF 2.0, a modern runtime asset delivery format.

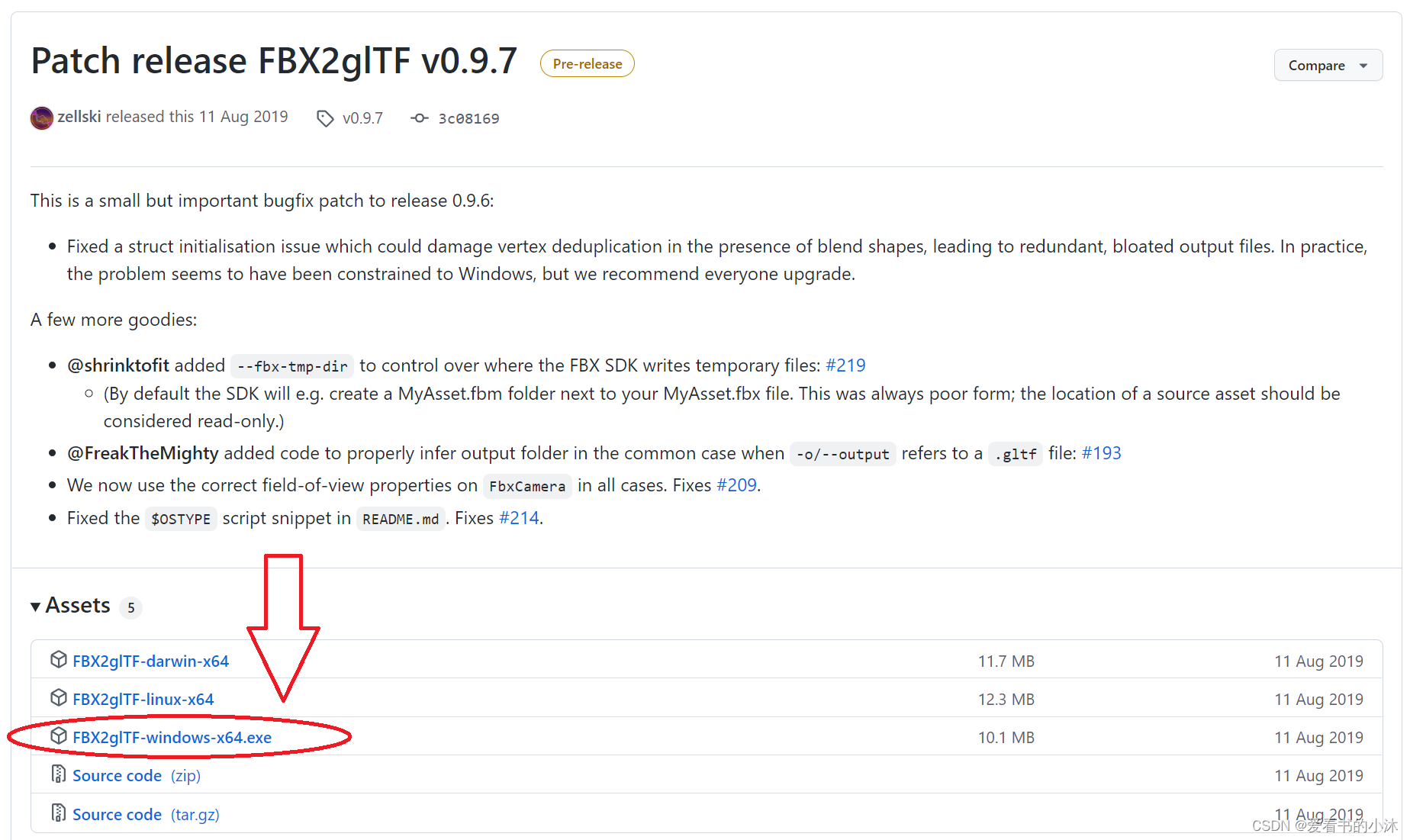

Precompiled binaries releases for Windows, Mac OS X and Linux may be found here.
在这里插入图片描述
在这里插入图片描述

FBX2glTF ~/models/butterfly.fbx

FBX2glTF --binary --draco --verbose \
          --input ~/models/source/butterfly.fbx \
          --output ~/models/target/butterfly.glb

FBX2glTF 0.9.7: Generate a glTF 2.0 representation of an FBX model.
Usage: FBX2glTF [OPTIONS] [FBX Model]
  • 运行测试如下：

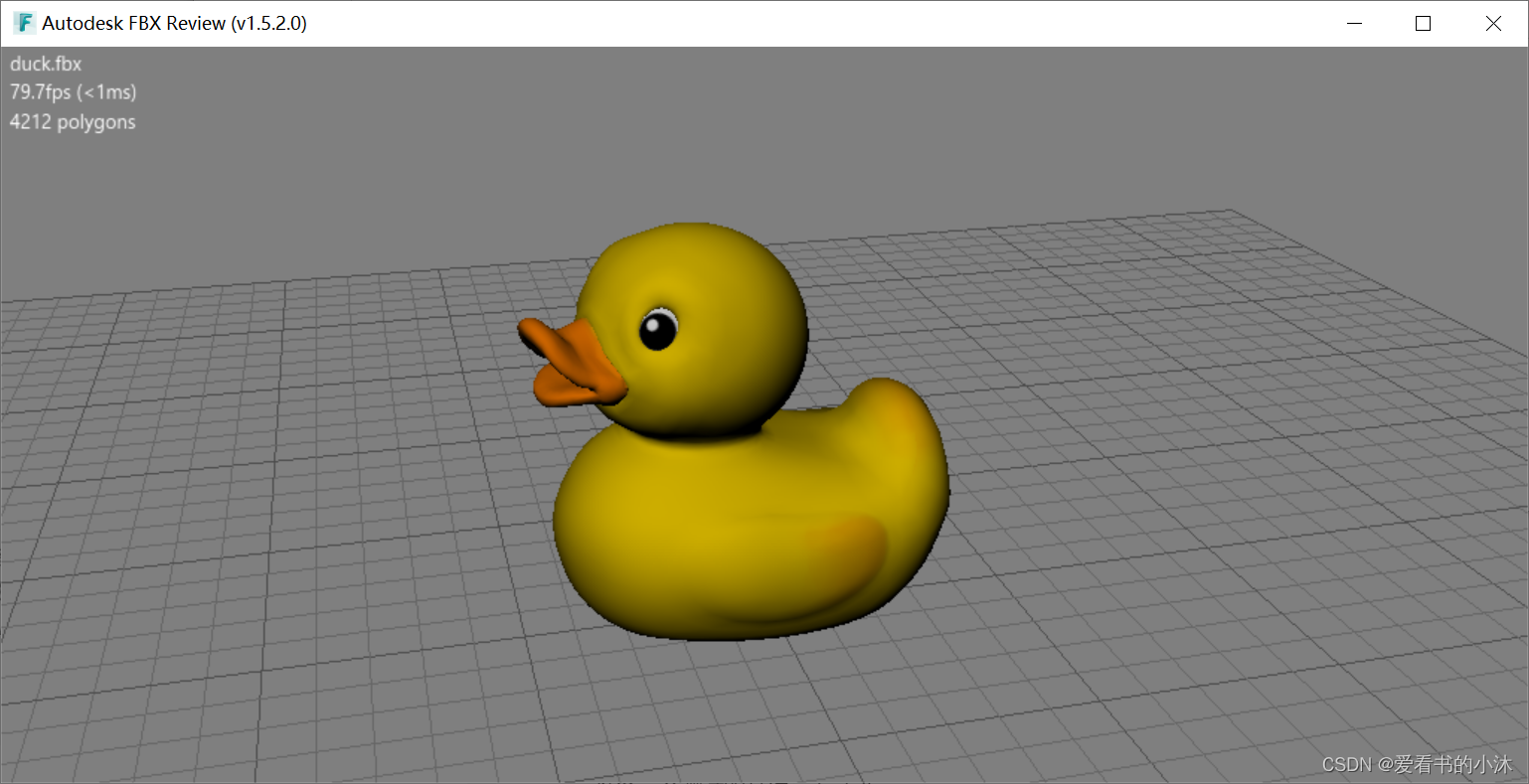

    准备一个测试的文件：duck.fbx
    在这里插入图片描述

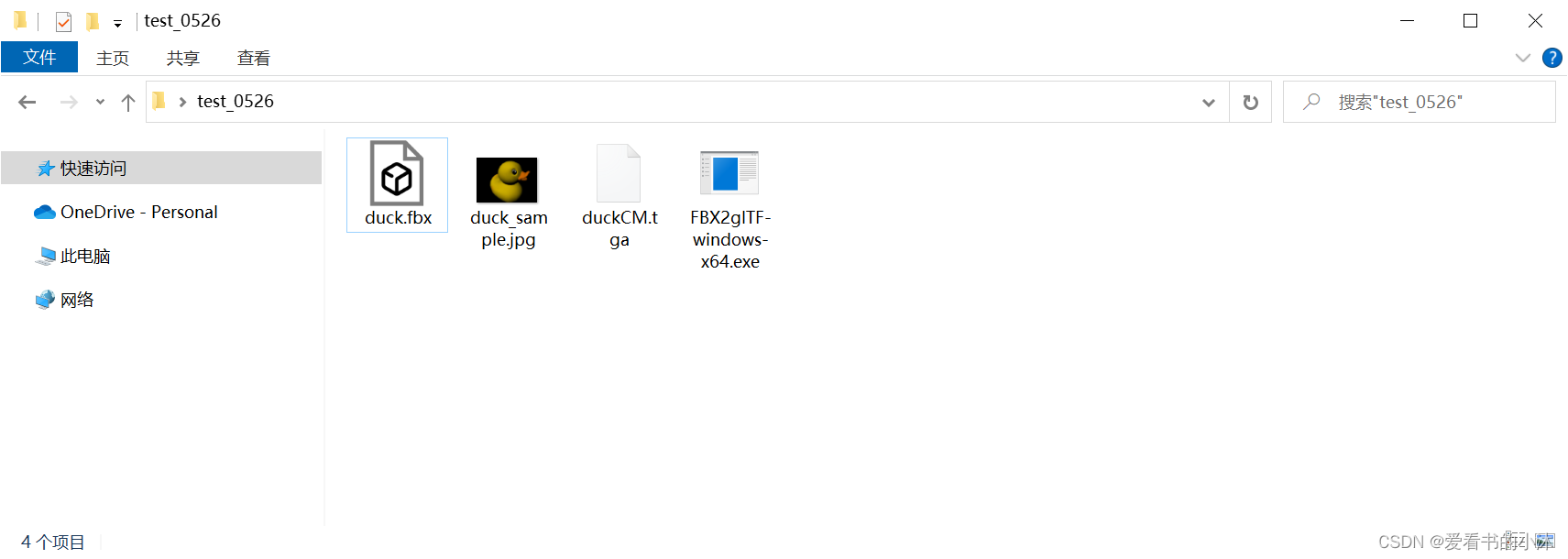

    测试相关文件放在一个文件夹里，如下：
    在这里插入图片描述
    在命令行中执行如下指令：
FBX2glTF-windows-x64.exe duck.fbx

在这里插入图片描述

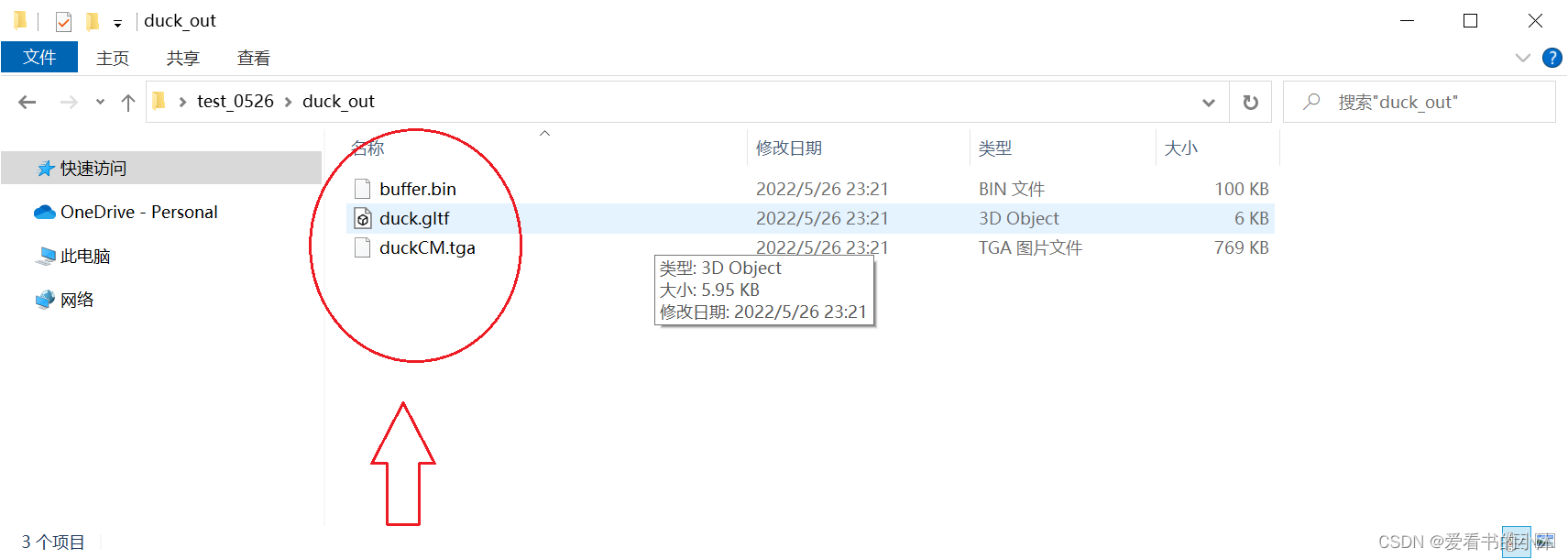

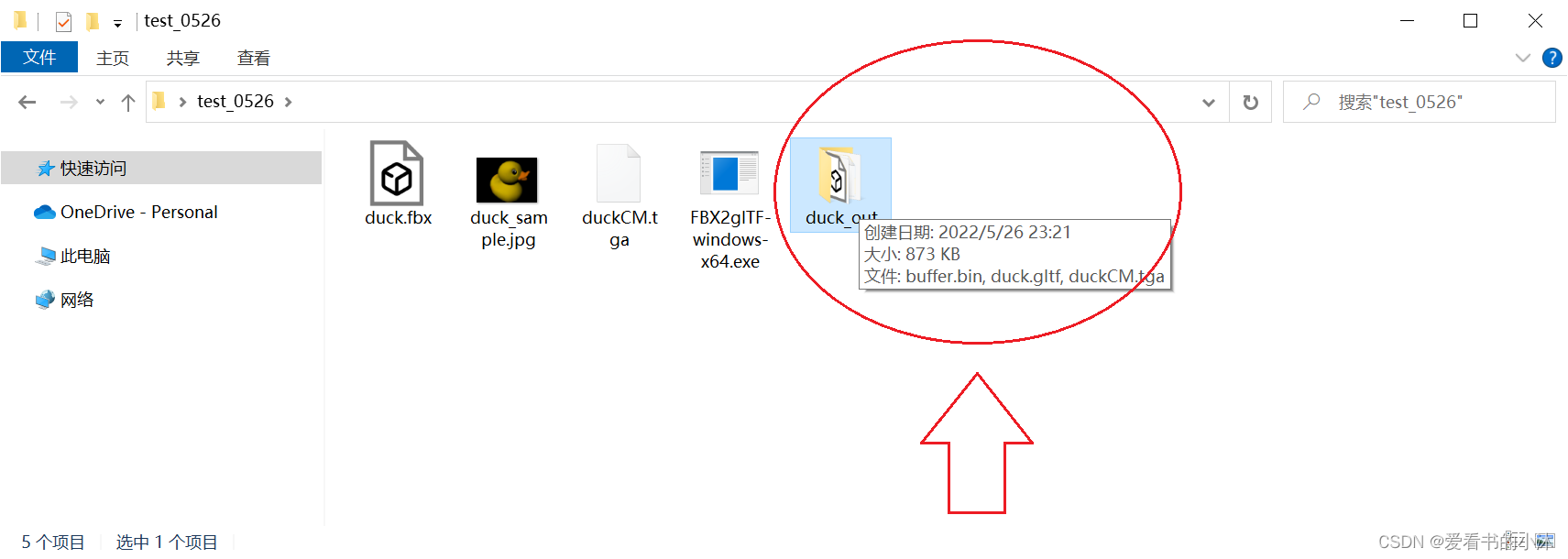

生成一个结果文件夹，里面有生成的gltf文件。
在这里插入图片描述
在这里插入图片描述

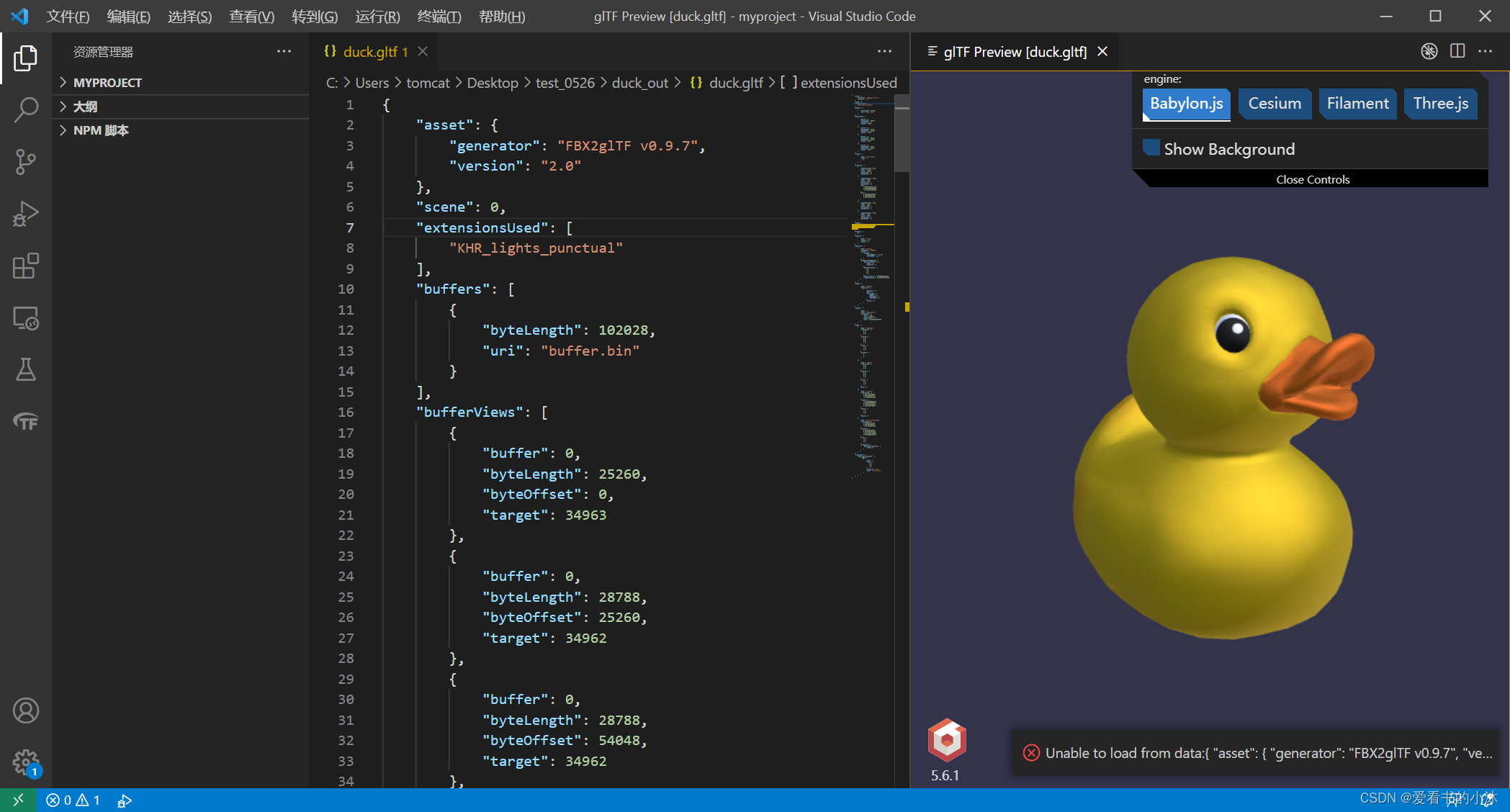

在vscode里面测试转化的gltf文件，如下：
在这里插入图片描述

结语

如果您觉得该方法或代码有一点点用处，可以给作者点个赞，或打赏杯咖啡；╮(￣▽￣)╭
如果您感觉方法或代码不咋地//(ㄒoㄒ)//，就在评论处留言，作者继续改进。o_O???
如果您需要相关功能的代码定制化开发，可以留言私聊作者。(✿◡‿◡)
感谢各位童鞋们的支持！( ´ ▽´ )ﾉ ( ´ ▽´)っ！！！
