昇腾310B系列（芯片、核心板、开发板）（8T/20T）算力主板定制方案参考

昇腾310B系列（芯片、核心板、开发板）（8T/20T）算力主板定制方案参考

1. 功能、性能与接口

1. 昇腾310B 20T算力处理器， 4个64位TAISHAN V200M处理器核，最高主频1.8GHz，计算加速器如下：

1. 集成 1 个 DaVinciV300 AI core 支持 AI 计算框架,支持20T算力；
2. 集成 1 个 DaVinciV300 Vector core 支持 CV 计算；
3. 集成 1 个 ARM Mali G52 单 核 GPU 支持 OpenGL 图形 框架；
4. 集成 4 个 ISP pipe ，支持最多 4 个 RAW 摄像头 输入；
5. 集成 H.264/H.265 Video encoder 支持 1 6~ 24 路 FHD 30FPS 编码
6. 集成 H.264/H.265 Video decoder 支持 32~40 路 FHD 30FPS 解码
7. 集成 VPC ，用于图像 crop 和 resize 等操作，支持等效 32~40 路 FHD 30FPS 处理能力；
8. 集成 Audio 处理器，支持最多 2 路多 slot 音频输入；
9. 集成 Jpeg encoder ，支持 等效 FHD 256FPS；
10. 集成 Jpeg decoder ，支持等效 FHD 512FPS；
11. 集成显示 控制器，提供 1 个 DSI 显示；

1. 配置8GB～16GBLPDDR4×，最高主频4266Mpbs，128GB eMMC容量存储器。
2. 丰富的外设接口，包括mipi输入/输出，HDMI/VGA，串口，网口 usb等。
3. 尺寸100×110×15mm，背面使用XMC连接器扩展外设，最高支持PCIe3.0×4，可定制接口板卡或与FPGA对接。
4. 全国产化设计，-40℃～+70℃（带散热结构）宽温工作范围，稳态功耗约30W。

1. 逻辑框图

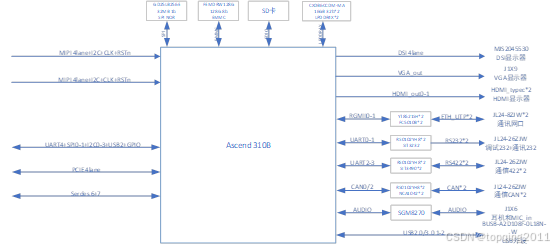

板卡逻辑框图如下图所示。

                     昇腾310B算力主板逻辑框图

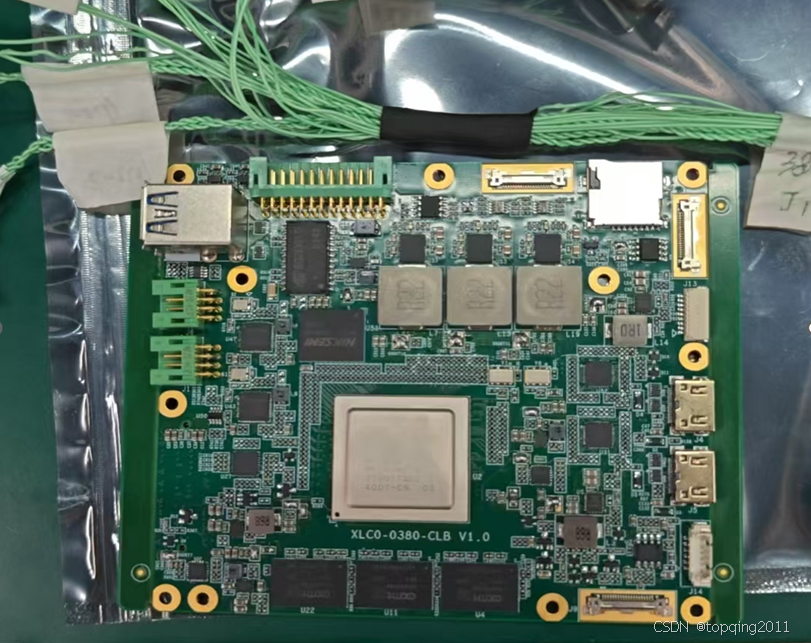

1. 板卡实物图

1. 配置清单

单套主板配置表

序号	内容	备注
1	昇腾310B 20T算力主板	一块
2	电源适配器	220V输入 12V输出 3A
3	板卡使用说明	电子档
4	开发套件	电子档源码
5	合格证	一份
6	检验报告	一份

1. 适用于：科研所、高校、政务、企业等应用；
2. 支持本地化部署：满血版 Deepseek R1 大模型；

昇腾，310B，20T算力，算力核心板，算力主板
