分散加载(4)---变量放在指定内存位置

  通过连接器，把一个全局变量放在指定存储器期望的位置，大体有两种方法。第一种：可以指定全局变量放到绝对物理地址位置。使用__at放置符号，可以使用/不使用配置分散加载文件（这里会衍生2种方法）。第二种，指定全局变量在某一个范围，使用name section，配合分散加载文件使用。我这里就归纳为总共3种方法吧。

  name section是啥? 我也不知道准确的翻译，大概意识就是定义一个段section，给这个段取一个name，合起来就是name section。

  注意：下面都是针对ARM编译器5（AC5）描述，AC6可能有区别。

1）方法一：使用放置符号__at把变量放在指定存储器位置，不用分散加载文件

①在main.c中增加如下代码：

int gValue __attribute__((section(".ARM.__at_0x20004000"))) = 3; // Place at 0x20004000

或者：

int gValue __attribute__((at(0x20004000))) = 3; // Place at 0x20002000

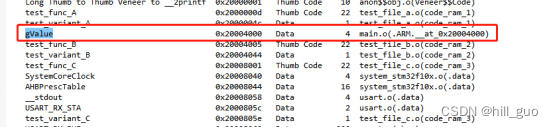

②我们在map文件中可以看到：



2）方法二：使用放置符号__at把变量放在指定存储器位置，配合使用分散加载文件

     这种情况，一定要注意，在分散加载文件中，放置".ARM.__at_0x20004000"所在执行域的地址范围包含了0x20004000地址。

①在main.c中增加如下代码：

int gValue __attribute__((section(".ARM.__at_0x20004000"))) = 3; // Place at 0x20004000

或者：

int gValue __attribute__((at(0x20004000))) = 3; // Place at 0x20002000

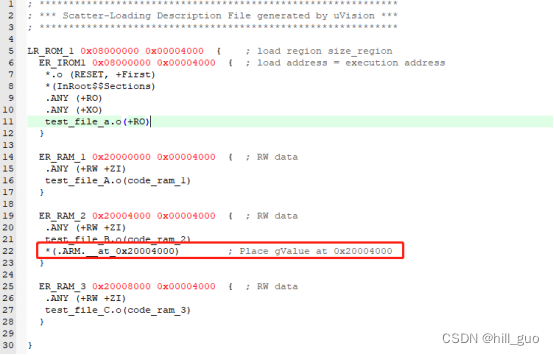

②修改分散加载文件

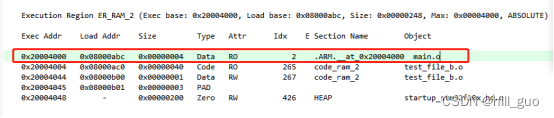

③我们在map文件中可以看到：







感觉这种方法，没有必要，方法二不修改分散加载文件，也能实现目的，何必还使用方法三修改分散加载文件呢。

3）方法三：使用name section把变量放在指定存储器位置，配合分散加载文件

  这种方式可以指定变量在一个执行域的地址范围内，而不是指定在绝对物理地址。

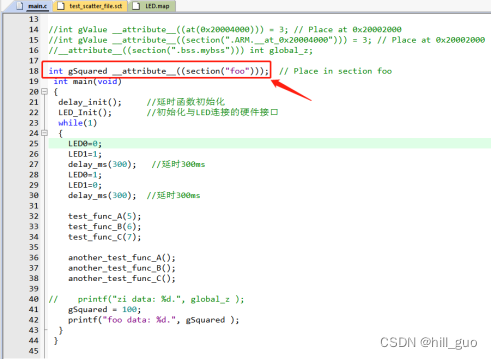

  ①在main.c中增加代码：

int gSquared __attribute__((section("foo")));  // Place in section foo

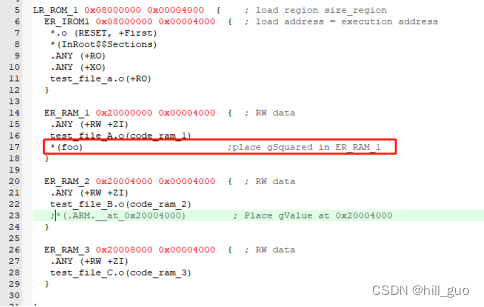

  ②在分散加载文件中增加内容：

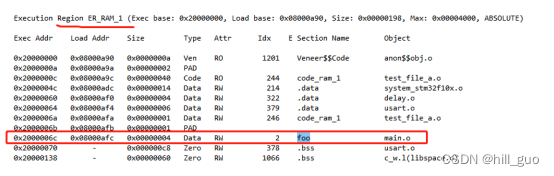

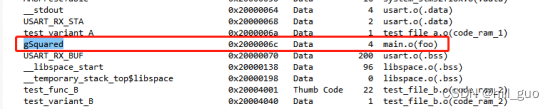

③查看map文件：
