硬石STM32开发板YS-F1Pro工程创建

背景：笔者想在硬石YS-F1Pro上进行开发，所用芯片为STM32F103ZET6版本。以下是在Keil5上创建工程的步骤。

一，新建工程

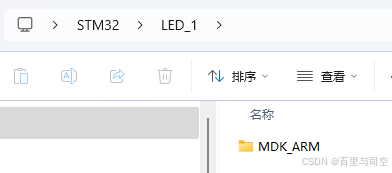

1，新建文件夹LED_1\MDK_ARM。

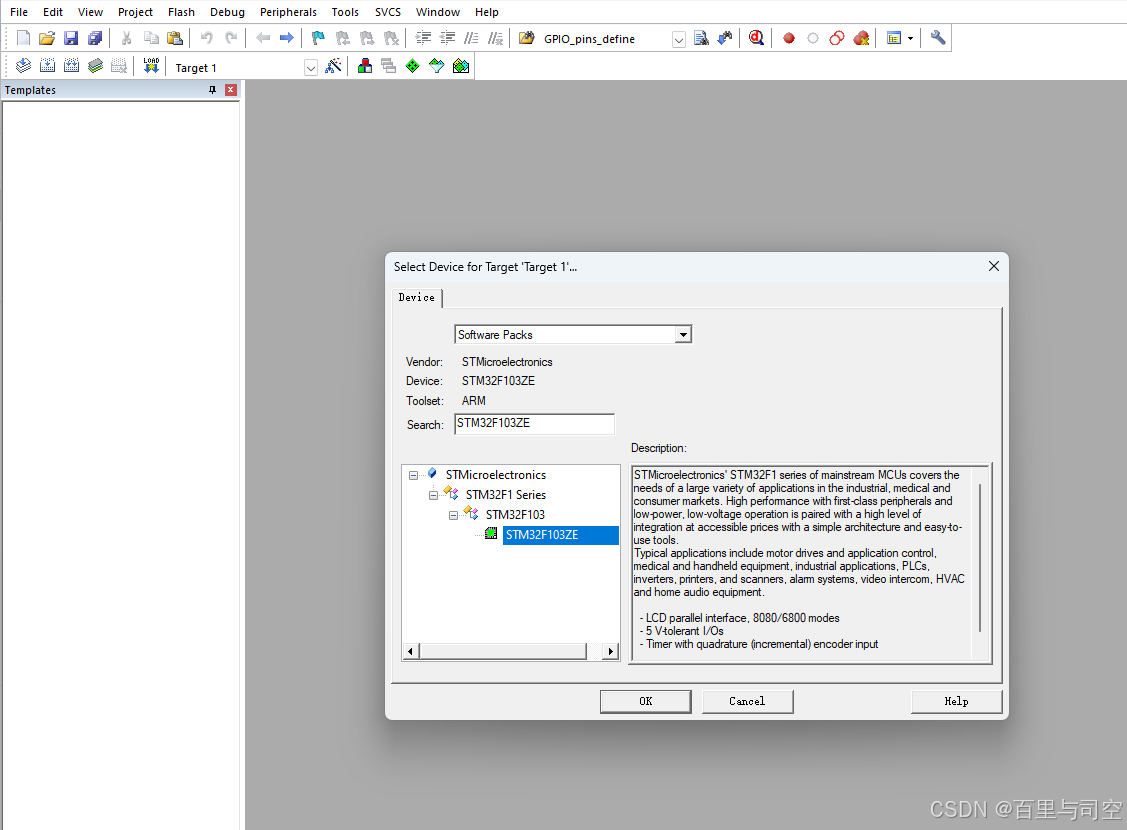

2，打开Keil5，点击Project——New Project。搜索并选择芯片号STM32F103ZE。

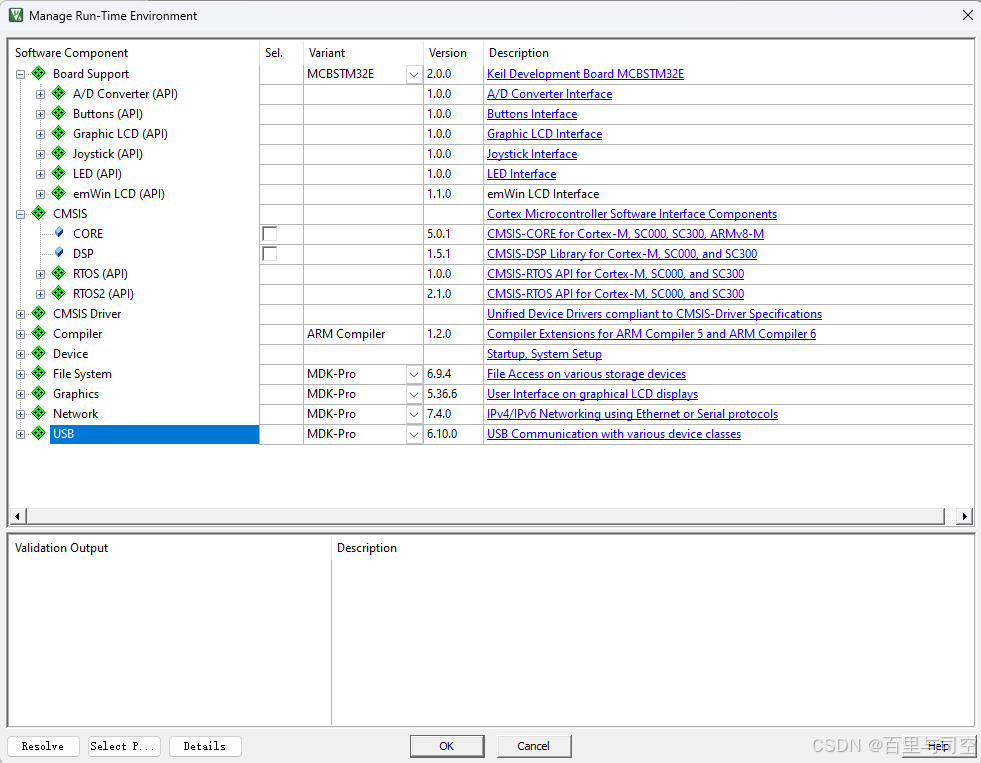

 3，工作环境支持，全部不勾选。防止更新导致程序运行出错。

二，添加文件

1，复制驱动文件包到 LED_1 文件目录下。

通过百度网盘分享的文件：en.stm32cubef1 V1.4.0.zip
链接：https://pan.baidu.com/s/1NfqiKAOODgo1Ho8cU_RBrg?pwd=rewq
提取码：rewq

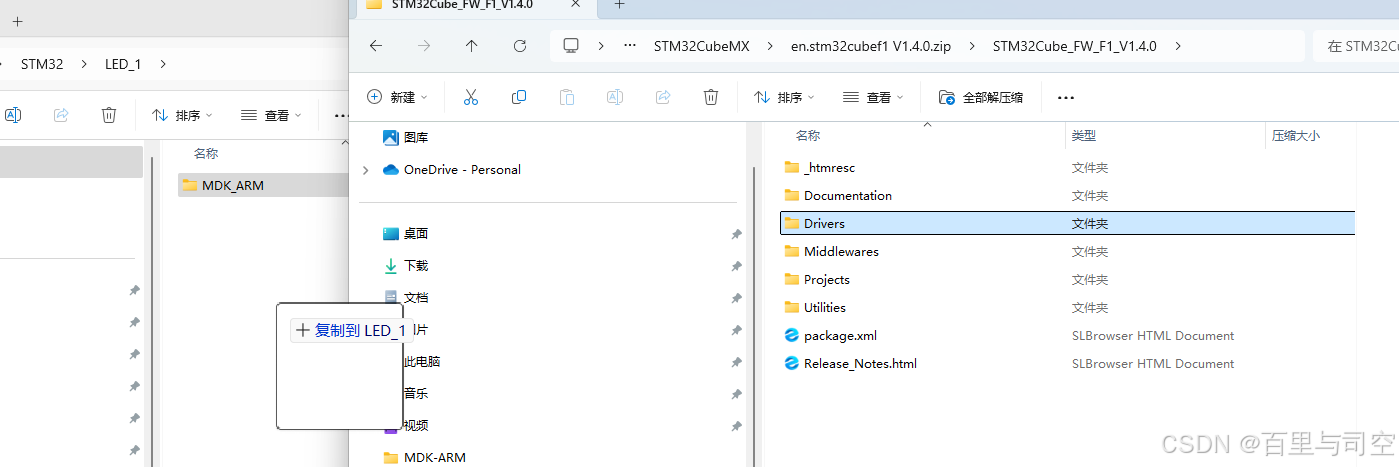

复制 Driver 文件夹
目录：\en.stm32cubef1 V1.4.0.zip\STM32Cube_FW_F1_V1.4.0\Drivers

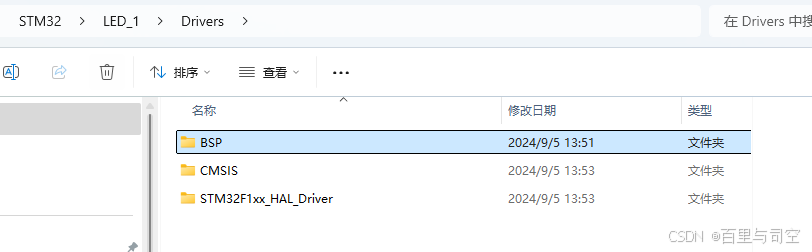

2, 添加完成后，在 LED_1\Driver 文件下删除BSP文件夹。

删除 BSP 文件夹

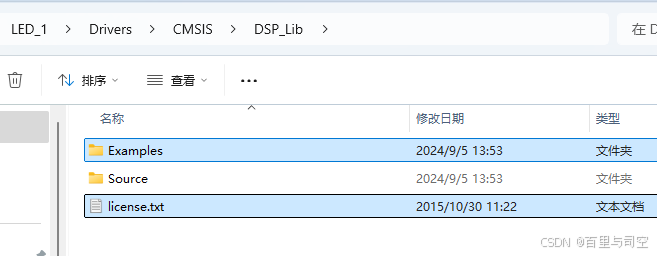

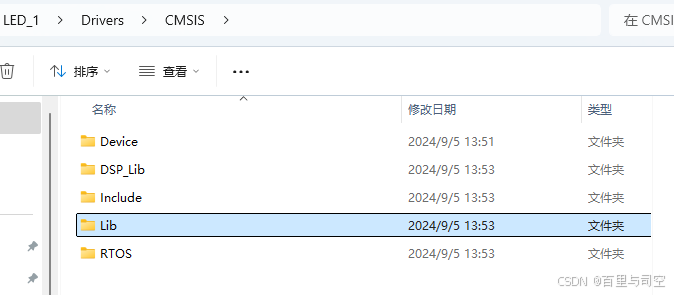

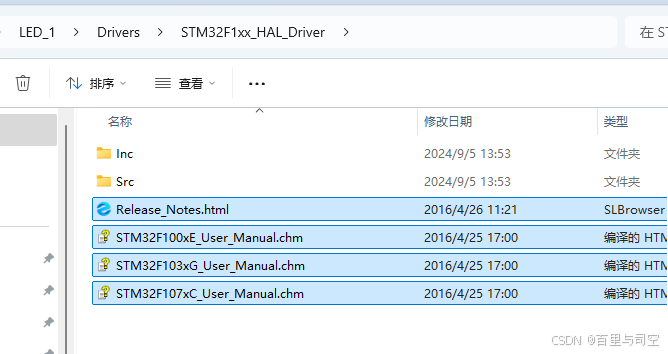

 3，为了节省空间，下面把一些非必要的文件删掉，当然不删也不会影响程序运行。

删
​​​​

删


删


删

删

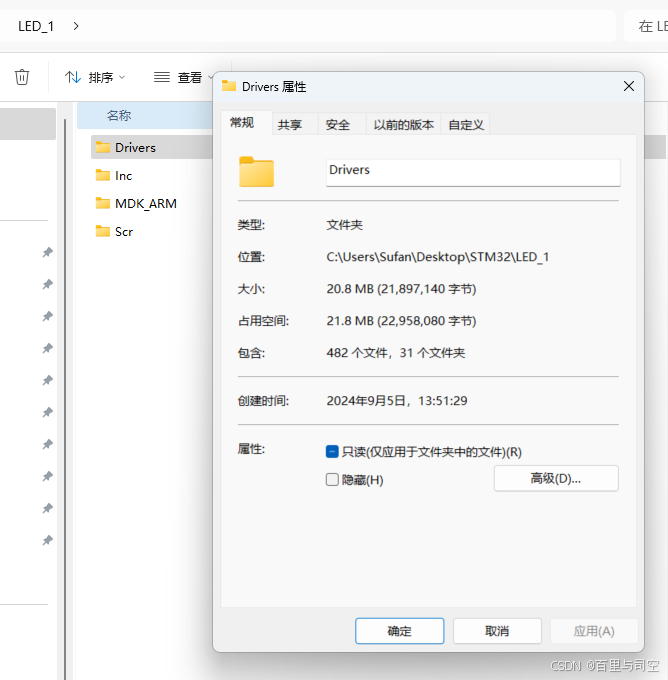

 4，最后 Driver 只剩 20.8M。

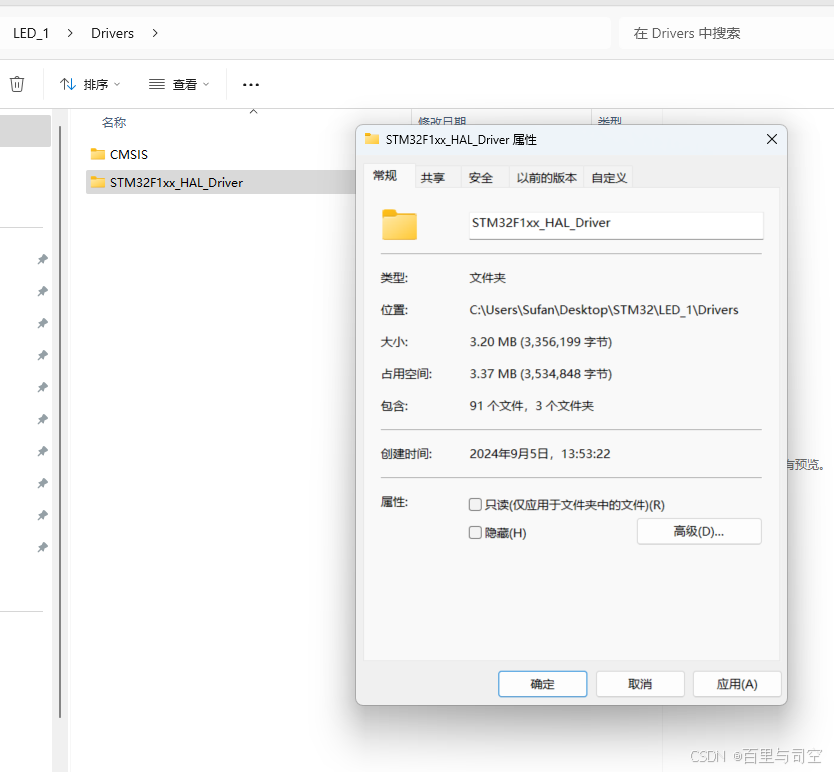

5，取消Driver\《STM32F1xx_HAL_Driver》文件的只读属性。

取消只读

6，新建《Inc》和《Scr》文件夹，并将压缩包文件复制为文件内容。

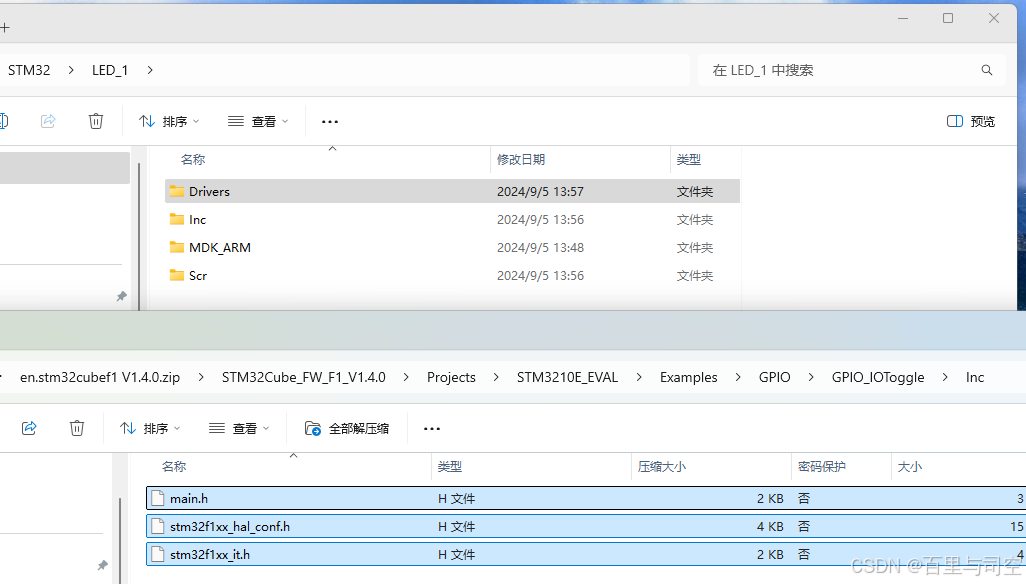

将压缩包里面工程文件移植到自己的《Inc》
目录：V1.4.0.zip\STM32Cube_FW_F1_V1.4.0\Projects\STM3210E_EVAL\Examples\GPIO\GPIO_IOToggle\Inc

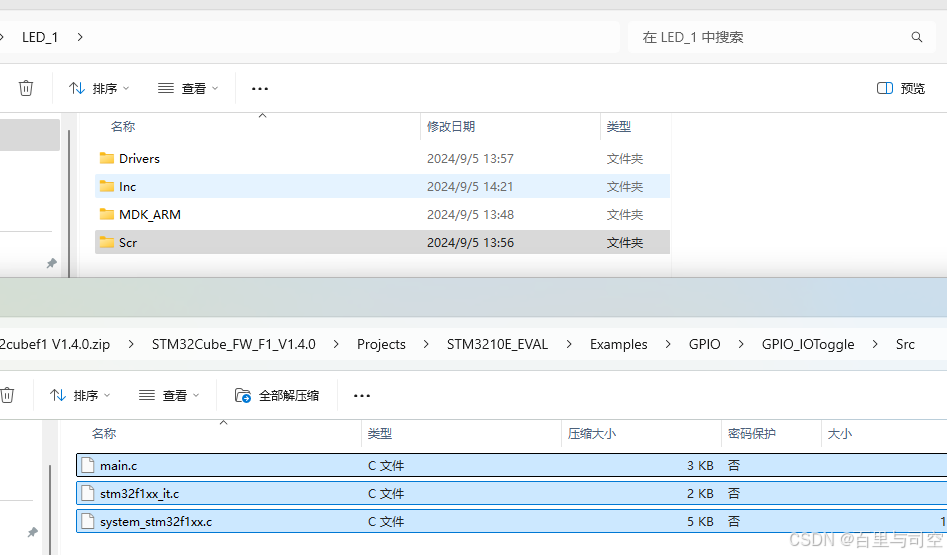

将压缩包里面工程文件移植到自己的《Scr》
目录：V1.4.0.zip\STM32Cube_FW_F1_V1.4.0\Projects\STM3210E_EVAL\Examples\GPIO\GPIO_IOToggle\Scr

三，设置工程文件结构

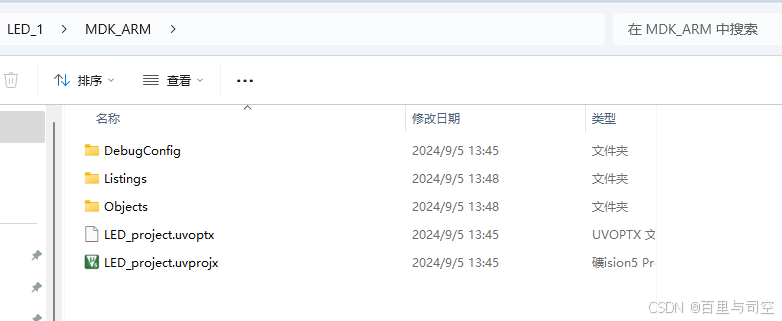

1，打开工程

2，编辑工程（Project）名称。

编辑工程名称

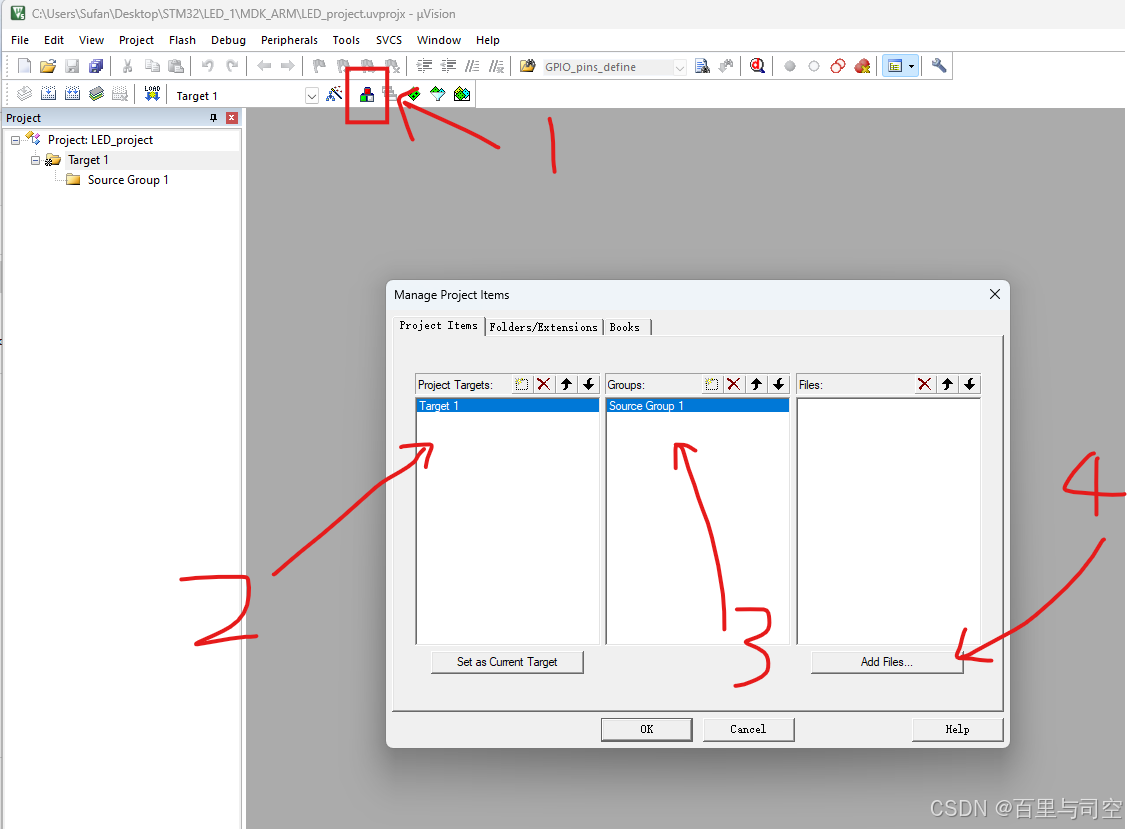

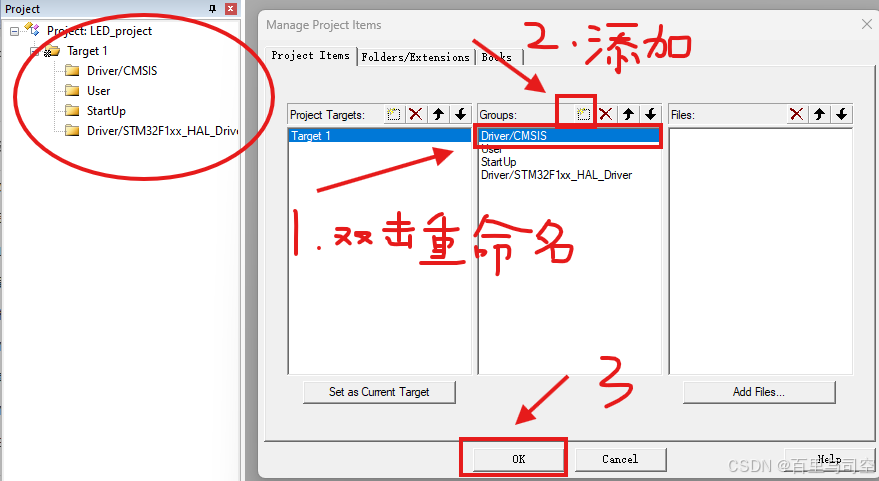

3、添加组（Group）名称。

Driver/CMSIS、User、StartUp、Driver/STM32F1xx_HAL_Driver。

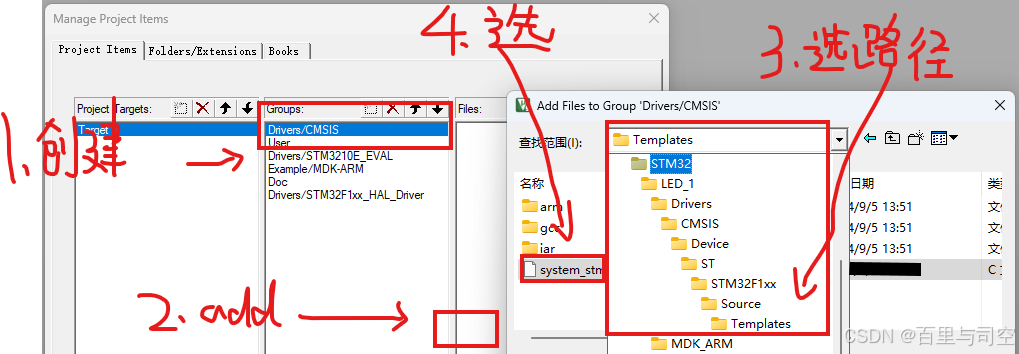

4，将每一个组中添加文件。 （注意：选择文件后，点击‘add’就已经添加上了，若是文件夹为空，要选择 文件类型 为所有文件）

添加对应  Driver/CMSIS 的文件
目录：\LED_1\Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\system_stm32f1xx.c

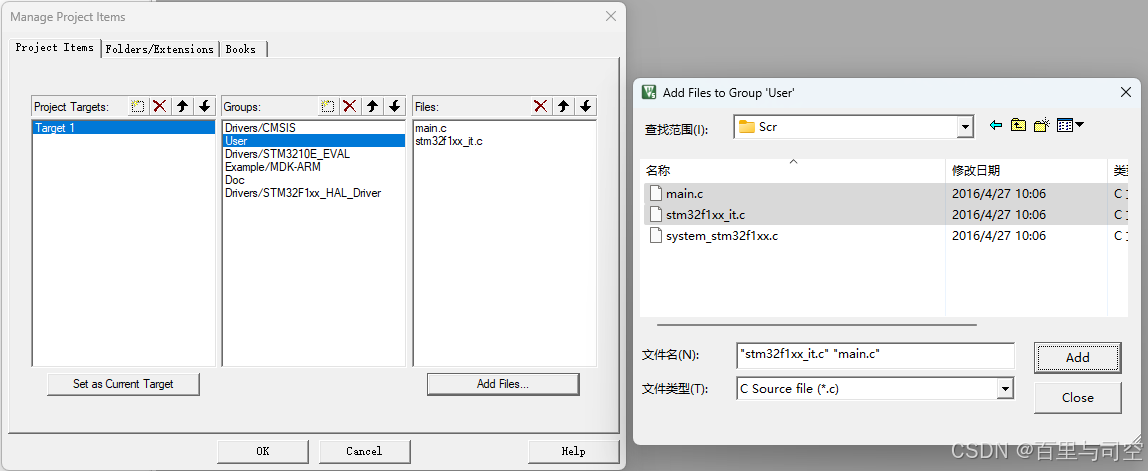

添加 User 的文件
目录：\LED_1\Scr\main.c  and  stm32f1xx_it.c

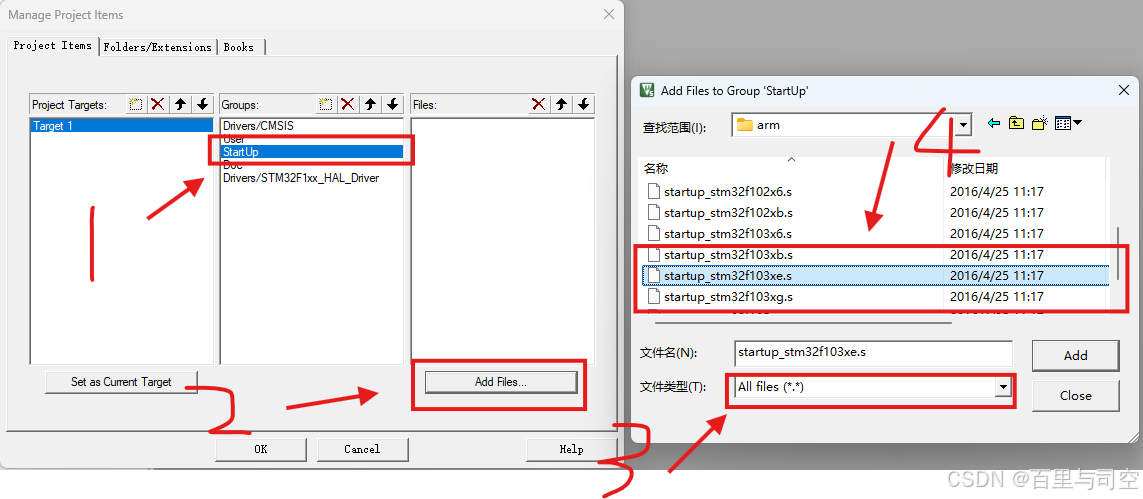

添加  StartUp  的文件
目录：\LED_1\Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\arm\startup_stm32f103xe.s

添加 Driver/STM32F1xx_HAL_Driver 的文件
目录：\LED_1\Drivers\STM32F1xx_HAL_Driver\Src

5，删除stm32f1xx_hal_msp_template.c

删除 template.c

 四，设置软件相关参数

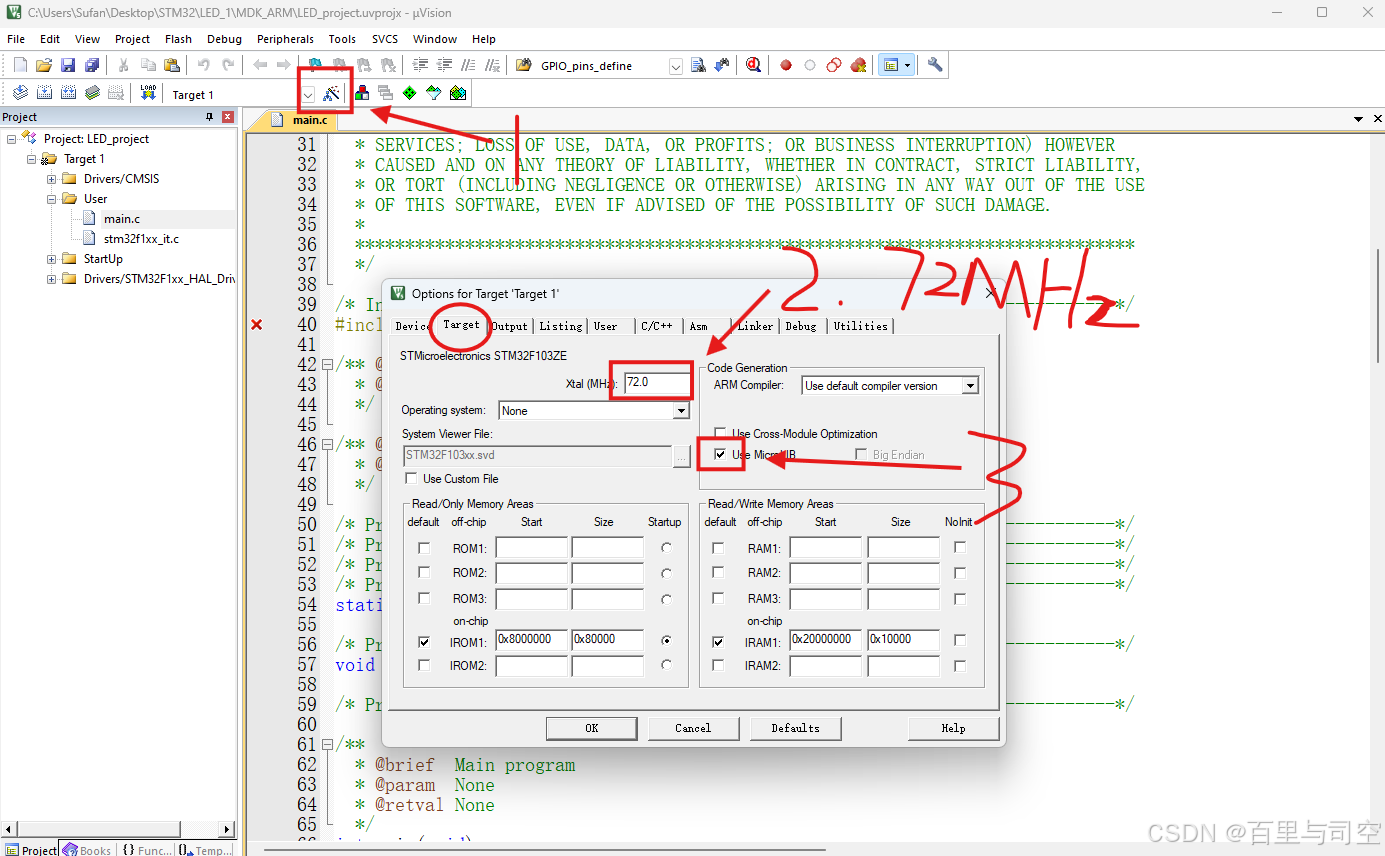

 1，点击魔术棒，在“Target”上修改为 72MHz、勾选添加 Use MicroLIB。

点击魔术棒、修改为72MHz、添加库

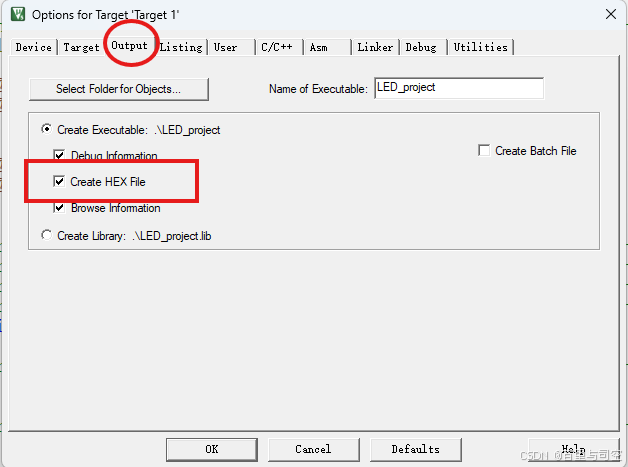

2， 在“Output”栏，勾选Create HEX File。

勾选Create HEX File

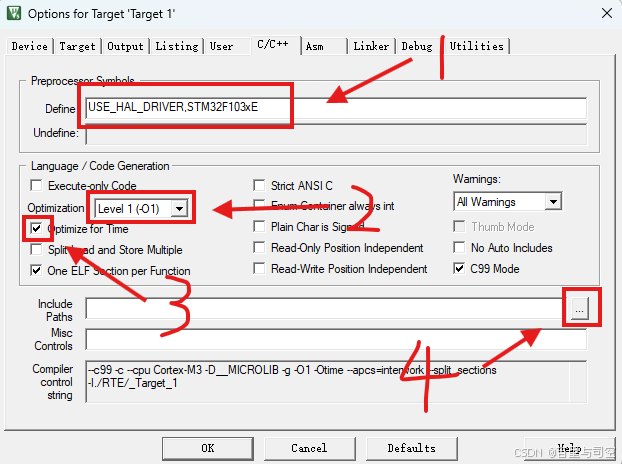

 3，在“C/C++”栏，新建芯片重定义。Define:  USE_HAL_DRIVER,STM32F103xE

修改参数后，再添加环境路径

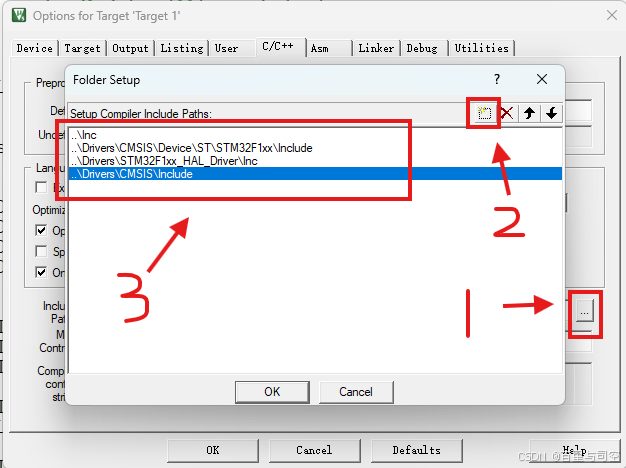

4，添加运行环境路径。

\LED_1\Inc

\LED_1\Drivers\CMSIS\Device\ST\STM32F1xx\Include

\LED_1\Drivers\STM32F1xx_HAL_Driver\Inc

\LED_1\Drivers\CMSIS\Include

添加 这四个文件夹 为 环境路径

五，修改 main

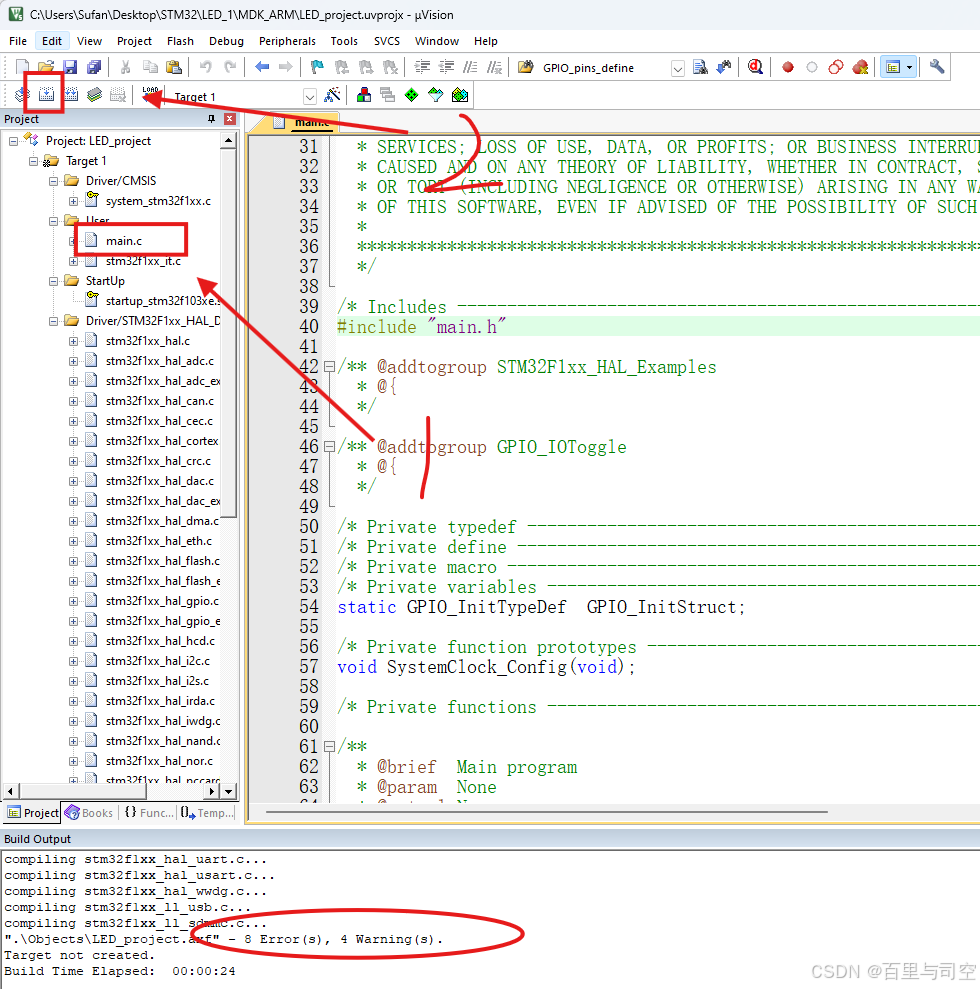

1，点击运行按钮，运行结束有错误。

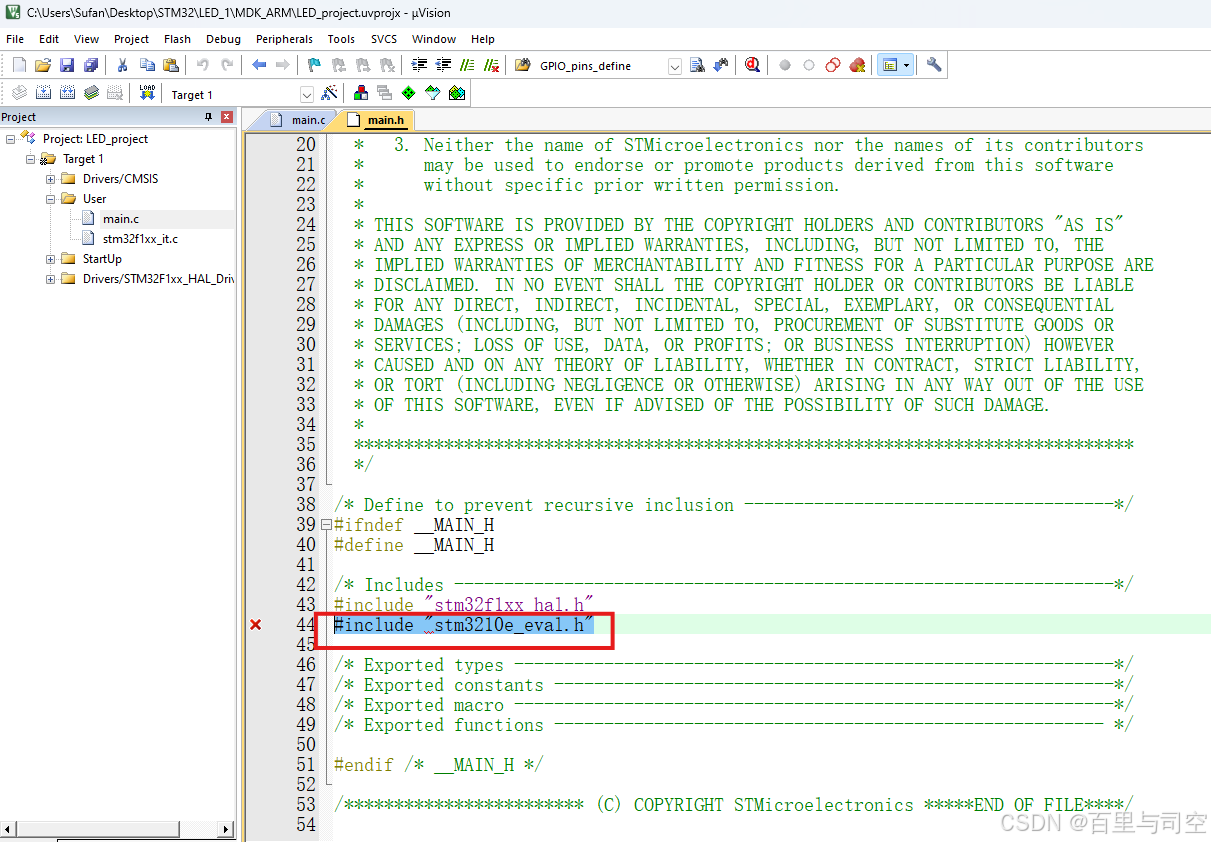

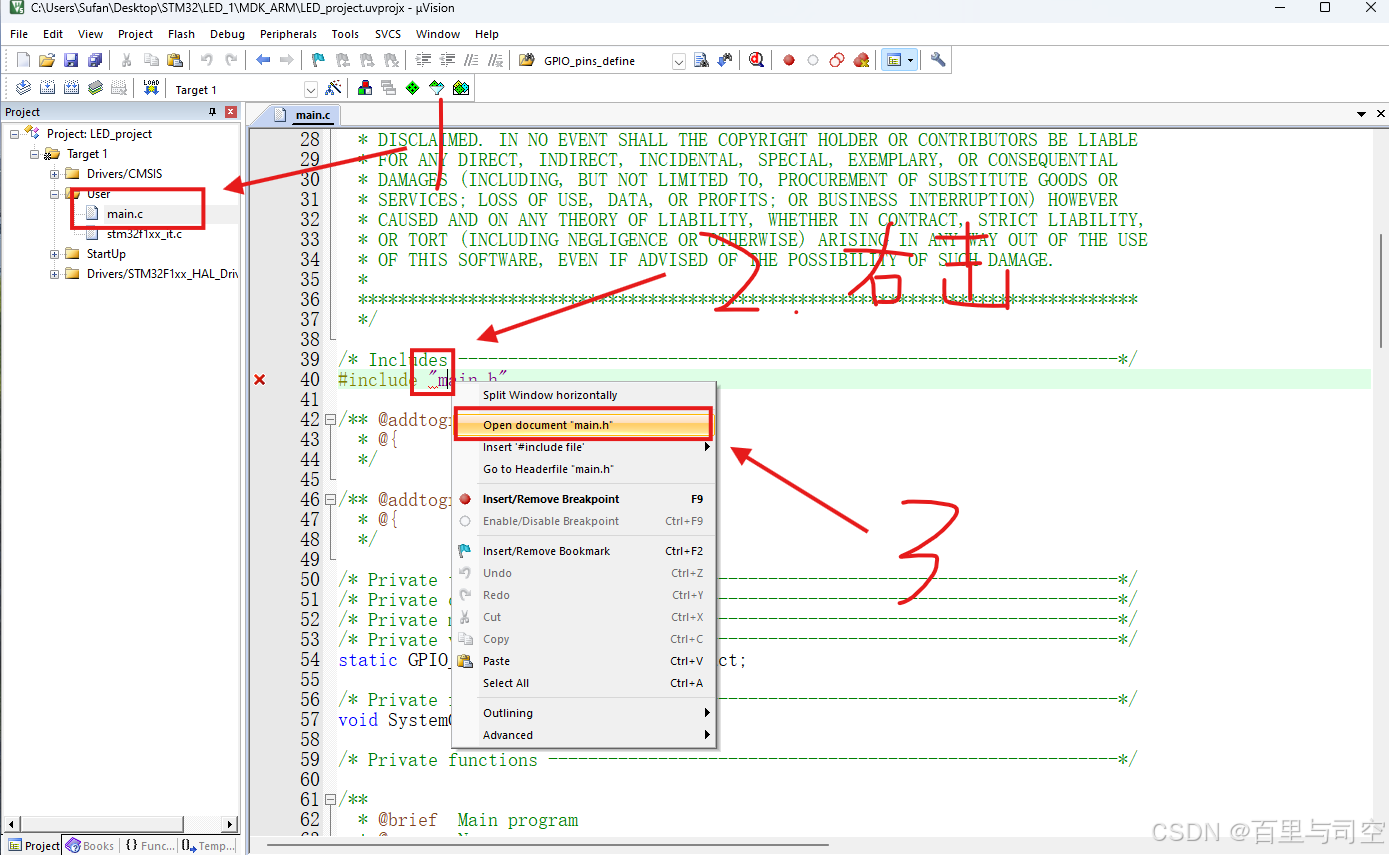

2，打开“main.h”，删除相关代码。

打开“main.h”“main.h”

删除 #include "stm3210e_eval.h"

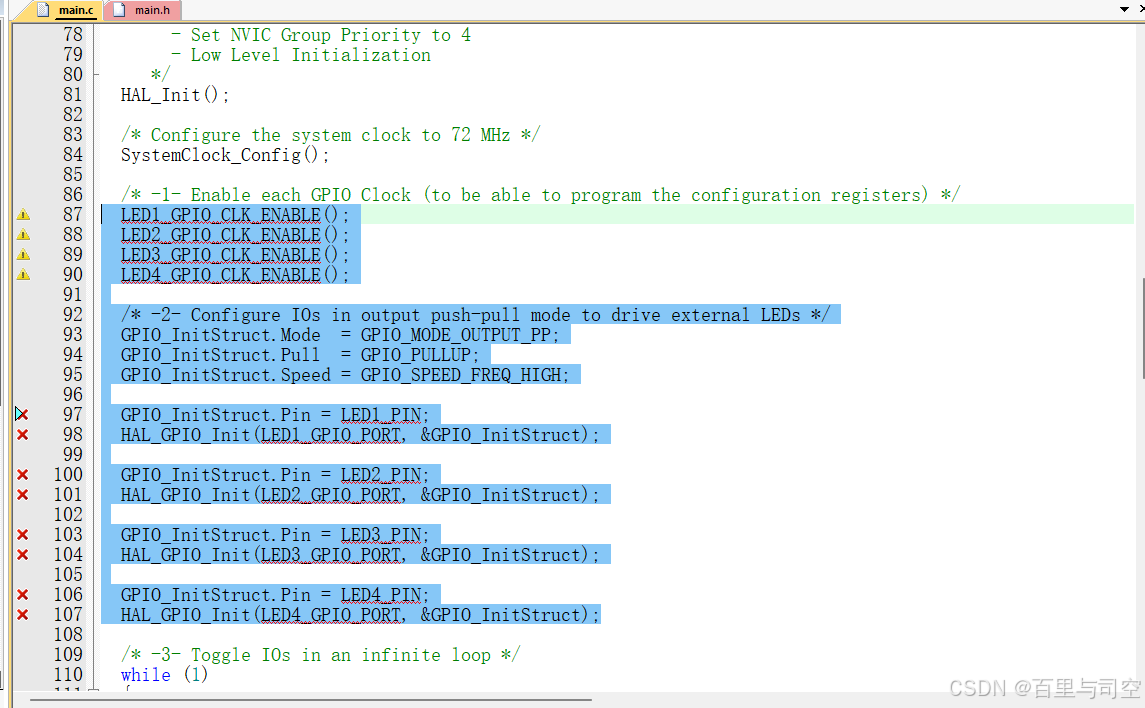

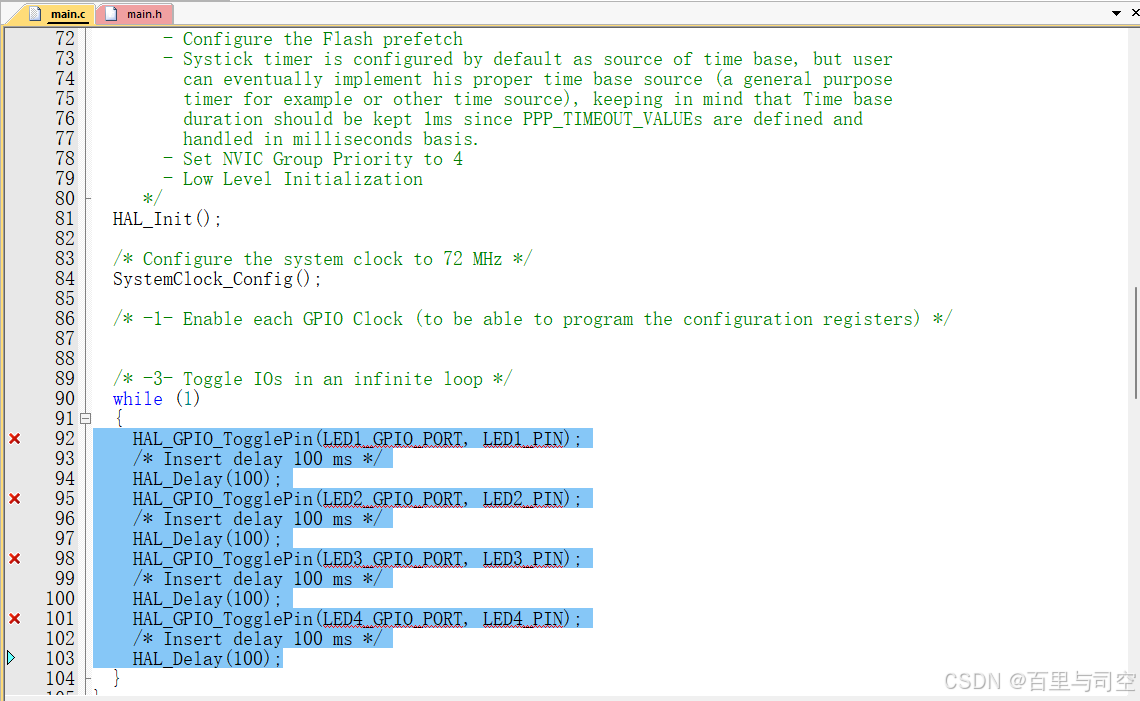

3，删除“main.c”相关代码。

删

删

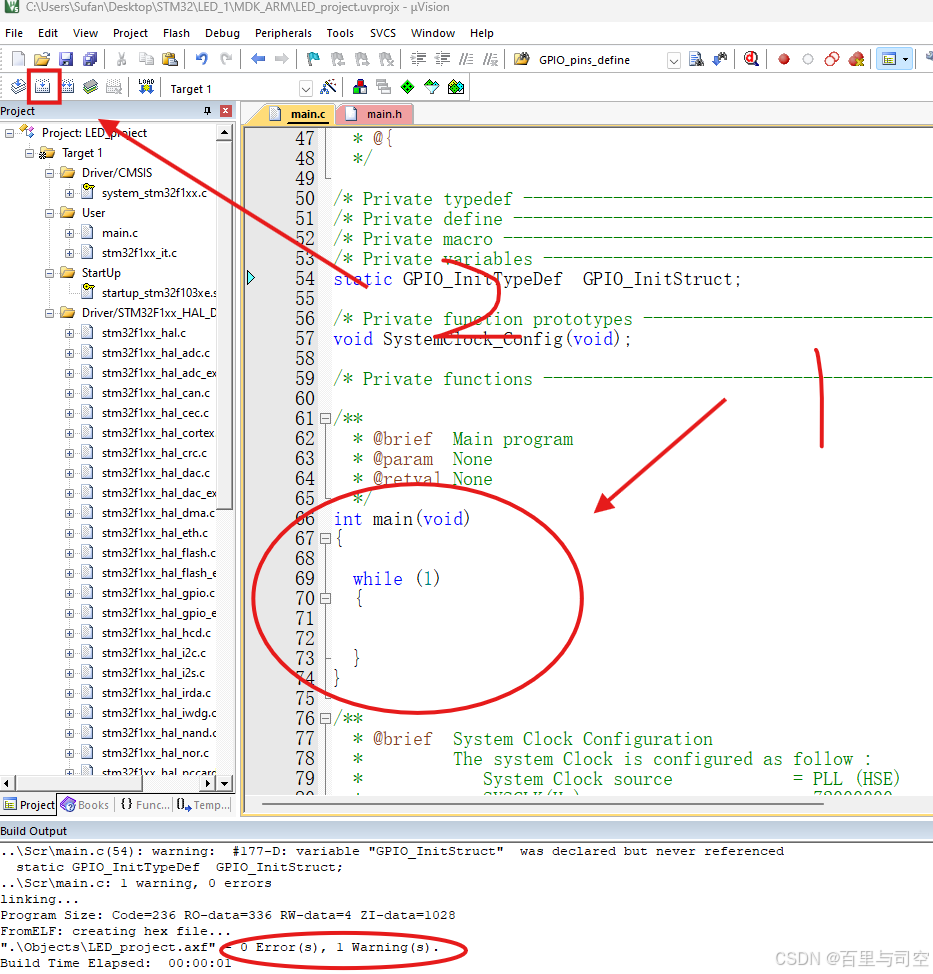

 4，把main（）删成标准库的形式，点击运行，无错误。

学习使用，侵权Call我。
