设计一个简易的SATA背板

简易SATA背板设计指南

依据本文原理及需求，设计了一款简易的SATA背板，资源包括设计的PCB原理图及Layout,已在嘉立创生产测试！

一、需求定义与选型

1. 硬盘类型选择

   • 3.5寸硬盘：需12V和5V双路供电（约25W/盘），需更高功率电源。
   • 确认硬盘数量（如4盘位以内）及接口类型（SATA3.0或兼容性需求）。

2. 连接器选型

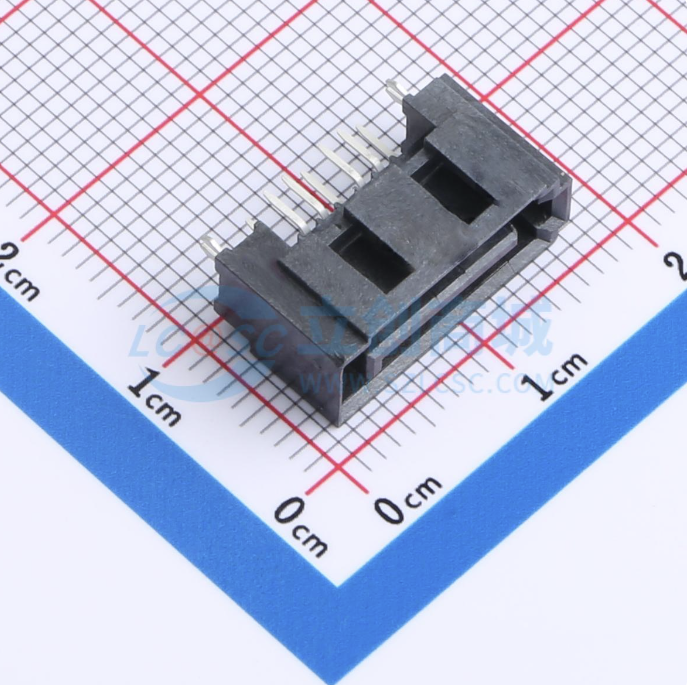

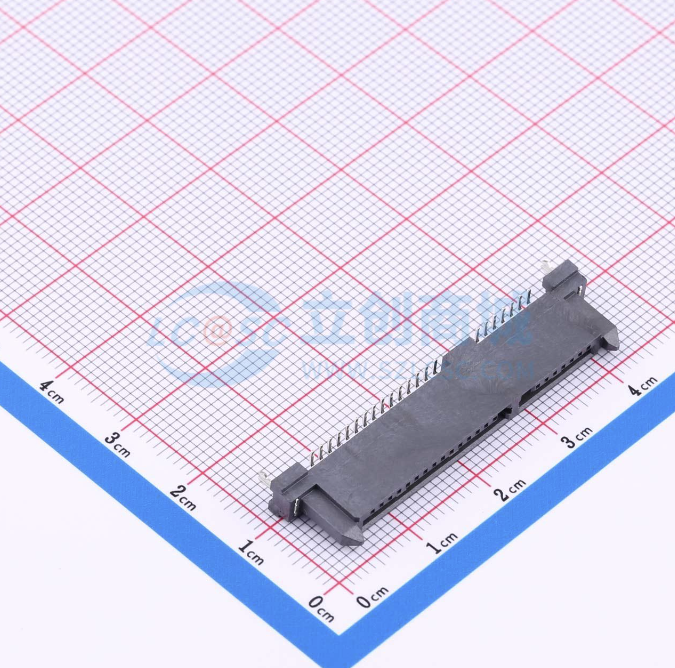

   • 使用标准SATA数据接口（7pin）和电源接口（22pin)。



---

二、电源设计

1. 电源方案

   • 3.5寸背板：
     • ATX电源提供12V，5V接入
     • 总功率需留20%余量（例：4盘需100W以上）。
   • 纹波控制：钽电容或固态电容滤波，控制在50mV~100mV以内。
   • 本文测试采用了长城巨龙的电源，ATX电源控制器启动电源
   •

2. 保护电路

   • 每路电源串联保险丝，防止短路。
   • 添加TVS二极管防止浪涌电压冲击。
   • 非必要条件，有条件可以加

---

三、PCB布局与信号设计

1. 差分信号走线规则

   • 差分对长度差＜5mil，间距为线宽的6~10倍。
   • 表层走线（微带线），阻抗控制100Ω±10%。
   • 远离其他信号线（间距≥线高的10倍），避免串扰。

2. 元器件布局

   • 电源模块靠近接口，减少压降。
   • 数据接口与电源接口分离布局，降低干扰。
   • 采用贴片元件（如钽电容）节省空间。

---

四、机械结构设计

1. 固定方式

   • 使用M3贴片螺母固定PCB至硬盘笼，公差≤1mm。
   • 设计时需要参考硬盘笼尺寸。

2. 散热设计

   • PCB开40mm通风槽优化风道，特别是多盘时，否则散热很是问题。
   • 高温区域预留散热片或风扇接口。

---

五、测试与验证

1. 信号完整性测试

   • 示波器检测差分信号波形，验证传输速率（如CrystalDiskMark）。

2. 电源测试

   • 满负载下测量电压波动（＜5%）和纹波值。

---

六、简易方案示例（1盘位3.5寸SATA背板）

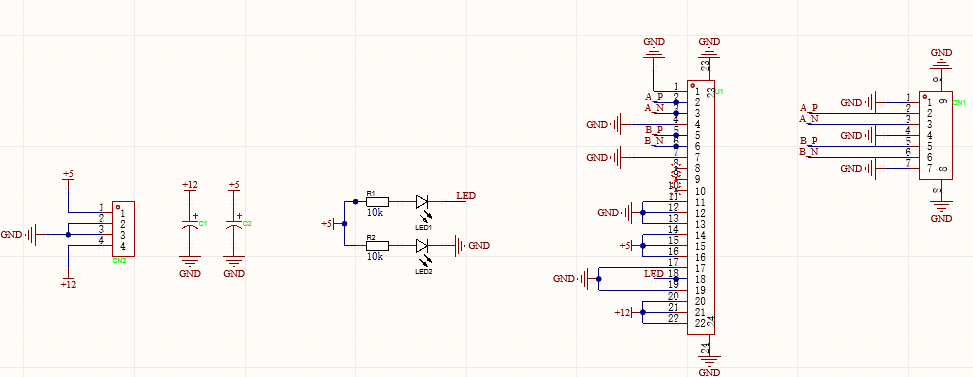

• 以下为设计的原理图,最小化的应用

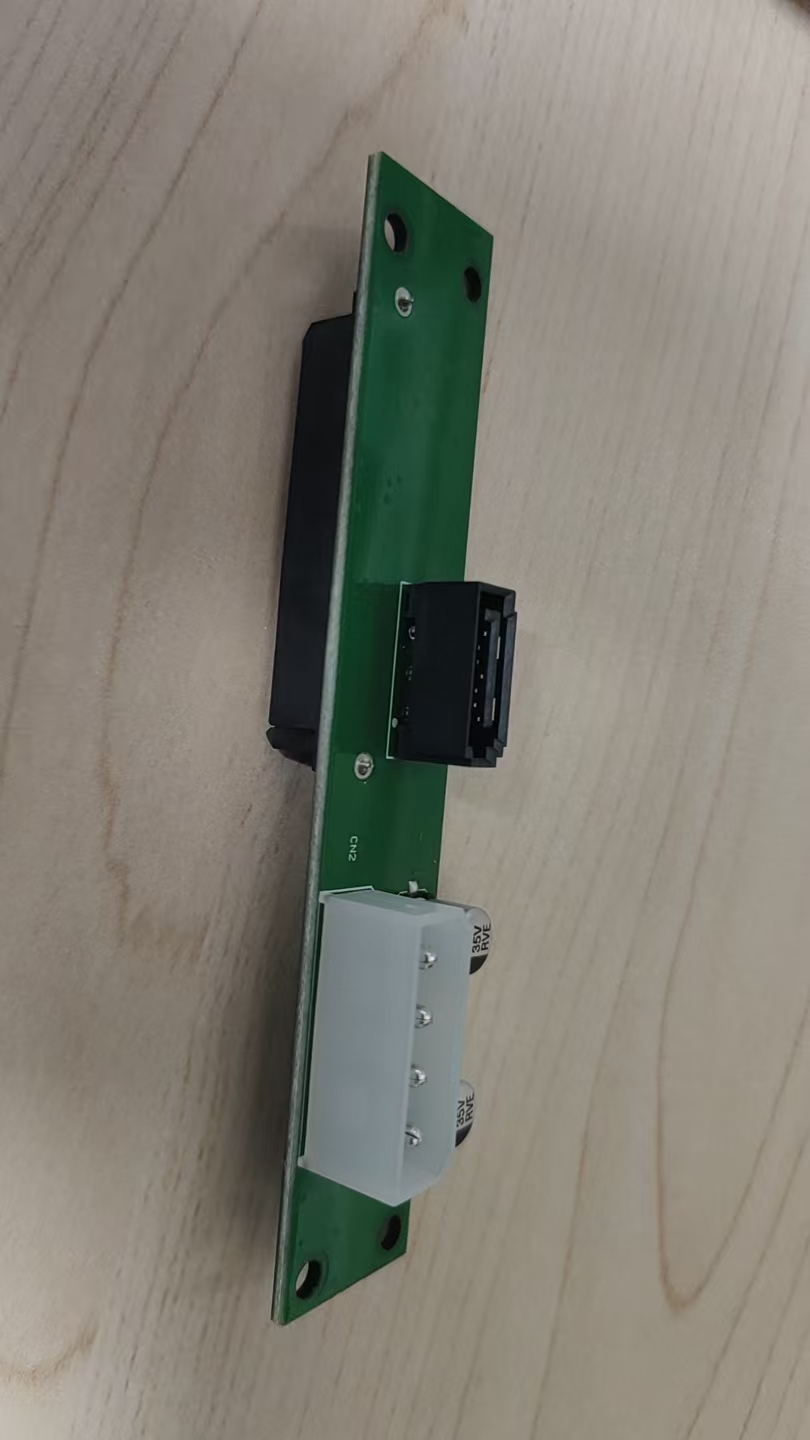

• 下面是PCB设计的成品预览
  -
