hjr-通信原理（四）：数字信号模拟载波调制

数字信号分为基带传输与带通传输

带通传输就是对基带信号进行调制

为什么要进行基带调制：

实际中大多数信道（如无线信道）因具有带通特性而不能直接传送基带信号，这是因为数字基带信号往往具有丰富的低频分量

为了使数字信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

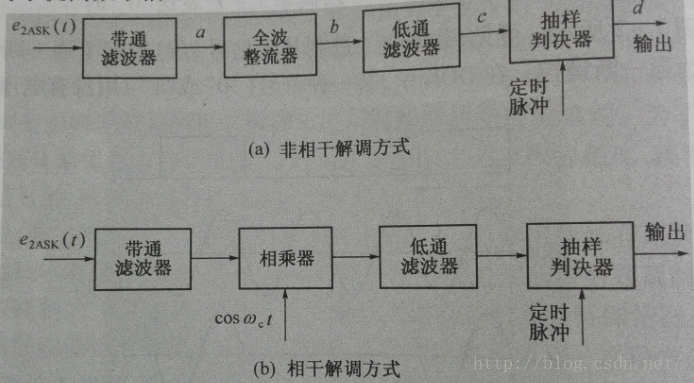

具体的流程是

数字信号调制主要有 振幅键控（AFK），频移键控（FSK），相移键控（PSK），差分相移键控（DPSK）

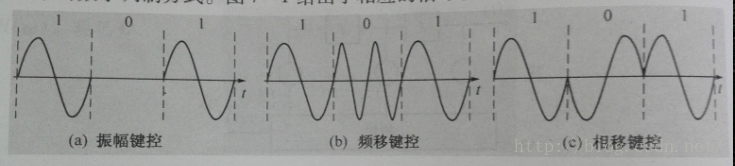

上面是三种常见的已调载波，由脉冲信号与模拟载波相乘，形如S(t)*coswt，S(t)就是脉冲信号An*g(t-nT)

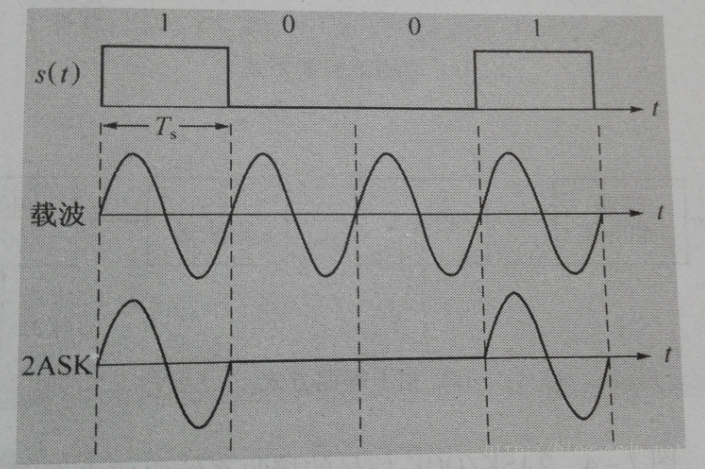

结合两张图，可以看到其实振幅键控就是用振幅有无表示原基带信号的高低电平

频移键控就是用1倍频与2倍频表示高低电平

相位移动pi个单位振幅由正变负，所以由相移键控的图可知，1和0分别由ACoswt和-ACoswt表示
