全光网概述

一、全光网简介

随着互联网得发展以及人民日益对于网络多媒体应用的需求日益增长，网络业务需求与日俱增需要大量的带宽。全光网的核心在于“全光”，指信号在网络中传输和交换过程中是始终以光的形式存在，而不需要经过光电和光的转换。能大大的提升速网络带宽，实现更高效的数据传输和交换，全光网传输如图1所示。

在这里插入图片描述

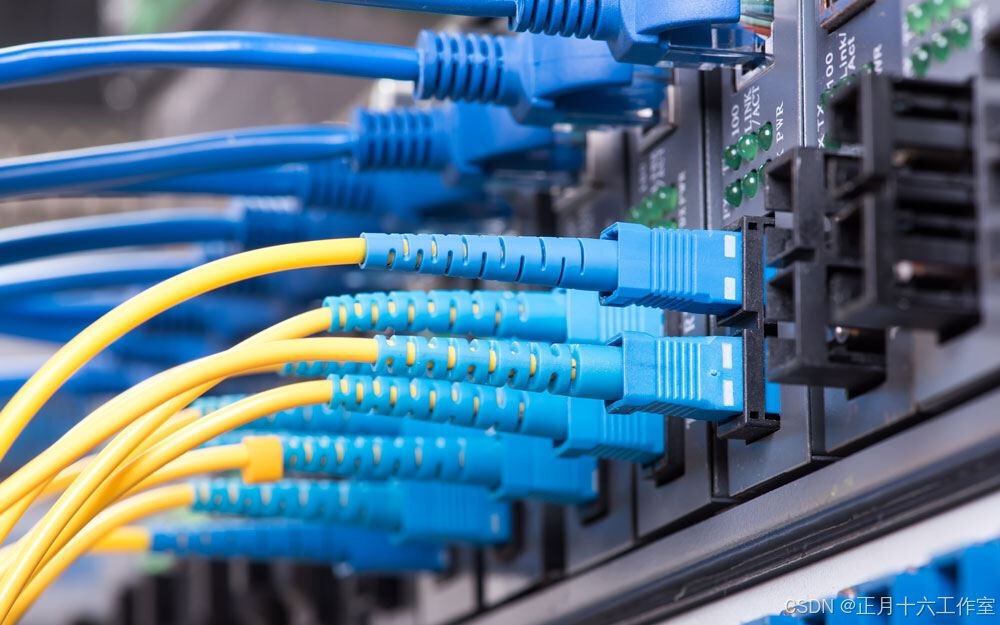

图1 全光网传输

全光网，即全光纤网络，是一种利用光纤作为传输媒介，实现信息传递的通信网络。它以光信号为载体，通过激光在光纤中的传输来实现数据的发送和接收。全光网的核心在于“全光”二字，意指在数据传输过程中，信号从源头到终点的整个路径上，都是在光的形态下进行，无需经过电信号的转换。这种网络架构能够提供极高的传输速度和带宽，因为光的频率远高于无线电频率，且光纤的损耗极低。此外，全光网具有抗电磁干扰、信号衰减小、保密性强等优点，是现代通信技术发展的重要方向。随着5G时代的到来，全光网的建设和应用成为了提升网络速度和质量的关键。它不仅使远程教育、在线医疗、云计算等服务更加高。

二、为什么要用全光网

传统网络传输主要依赖有线介质，如铜缆和光纤，进行数据传输。这种传输便宜可靠，但布线复杂且扩展性有限传输效率也不及光纤。而光纤传输有相比于传统的铜缆传输具有多个优势，如表1所示。

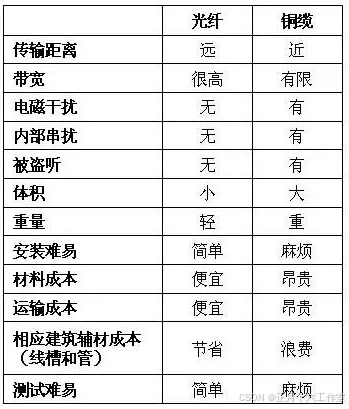

表1 传统传输与全光网传输优劣对比

在这里插入图片描述

传统网络传输主要依赖有线介质，如铜缆和光纤，进行数据传输。这种传输方式稳定可靠，但布线复杂且扩展性有限。在数据包传输方面，它遵循TCP/IP协议，确保数据准确送达目的地。尽管速度不及现代无线技术，但传统网络在长距离和高带宽需求场景下依然占有一席之地。然而，随着技术的发展，传统网络正逐渐向更高速、更灵活的无线和光传输技术过渡。传统网络主要使用铜缆作为传输介质，相较于光纤，在带宽、安全性、兼容性等方面都存在劣势。

具体而言，也可以总结为以下三大优势：

1.高带宽：光纤传输具有很高的带宽，光纤相比于传统的铜缆利用光传输一段时间能传输更多的数据，可以满足对先进网络多媒体应用的需求，与日益增长场景需求。

2.长距离低损耗：由于光在光纤传输过程中速度很快且衰减很少，因此在单模光纤中传输距离在不使用中继器的情况下可以传输几十公里。

3.抗干扰性强：而光波是频率极高的电磁波，不受无线电波等低频电磁干扰的影响。此外，光纤由不导电的玻璃或塑料制成，不会因电磁感应而产生噪声或串扰。因此，光纤传输系统具有极强的抗干扰能力，能够在各种复杂环境中稳定工作。

4.安全性高：从安全性角度来看，铜缆更容易受到外部电磁干扰，同时也更容易辐射出信号，导致信息泄露的风险增加。相比之下，光纤不受电磁干扰的影响，传输过程中信号不会外泄，因此具有更高的安全性。

5.兼容性强：在兼容性问题，虽然铜缆在短期内可能提供更好的兼容性，但随着技术的不断发展和升级，许多新的设备和应用都已经开始要求使用光纤进行连接。

三、全光网基本框架

全光网主要由核心交换机、OLT、ONU 以及分光器组成，基本框架如图2所示。
在这里插入图片描述

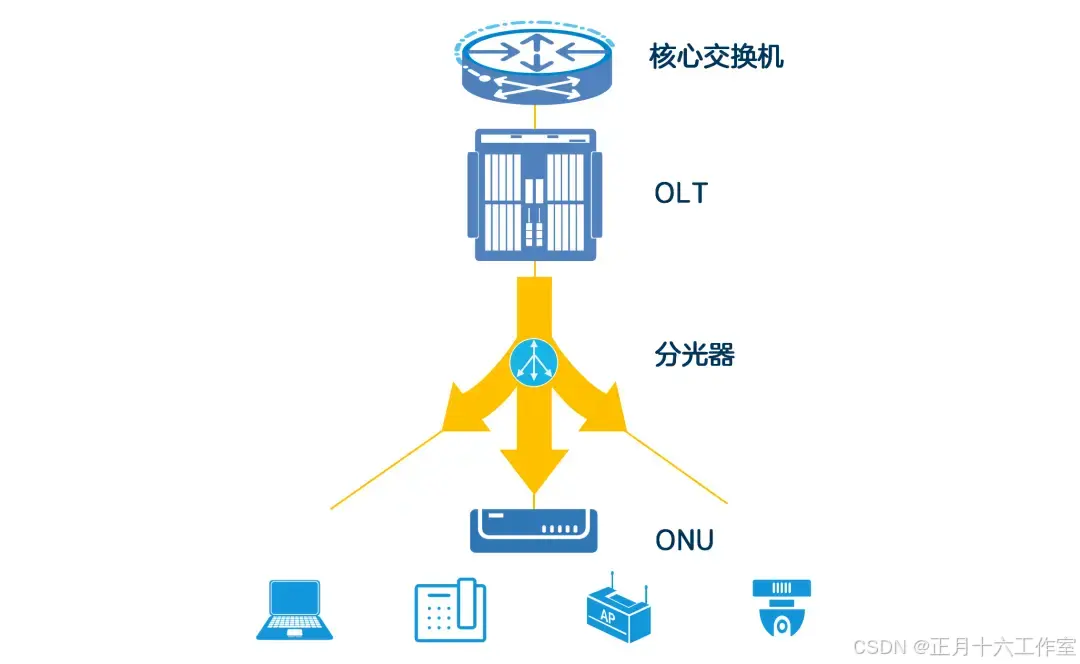

图2 全光网基本框架

核心交换机：核心交换机是位于网络核心层的交换机，具有路由功能可以快速转发转发数据包到指定的VLAN的功能并且还能转发大量数据。在全光网架构中核心交换机处于最高层，其性能和稳定性对整个网络的运行至关重要。
在这里插入图片描述

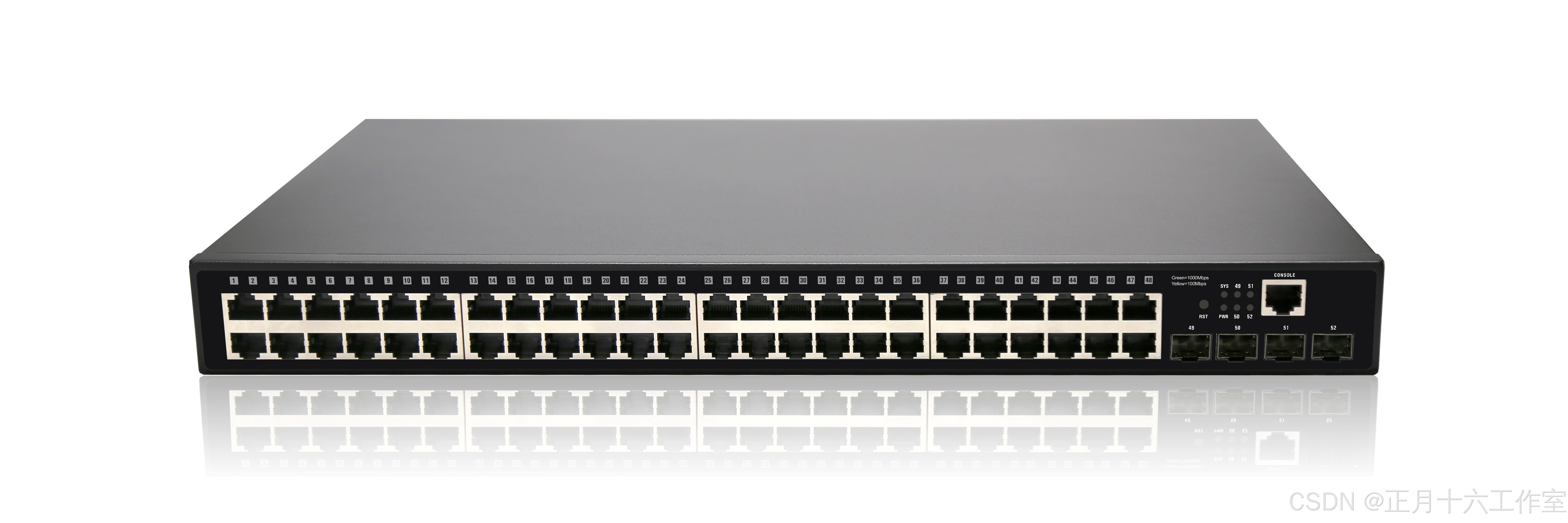

图3 核心交换机

OLT：OLT 设备是一种重要的局部设备，可以与前端交换机用网线相连，负责将上行或核心交换机的网络数据转化为光数据，并通过光模块下发给ONU（全光网终端的设备），确保光网络覆盖每个角落。它用单根光纤与用户端的分光器互联，实现对用户端设备 ONU（全光网终端的设备）的控制，管理，测距。
在这里插入图片描述

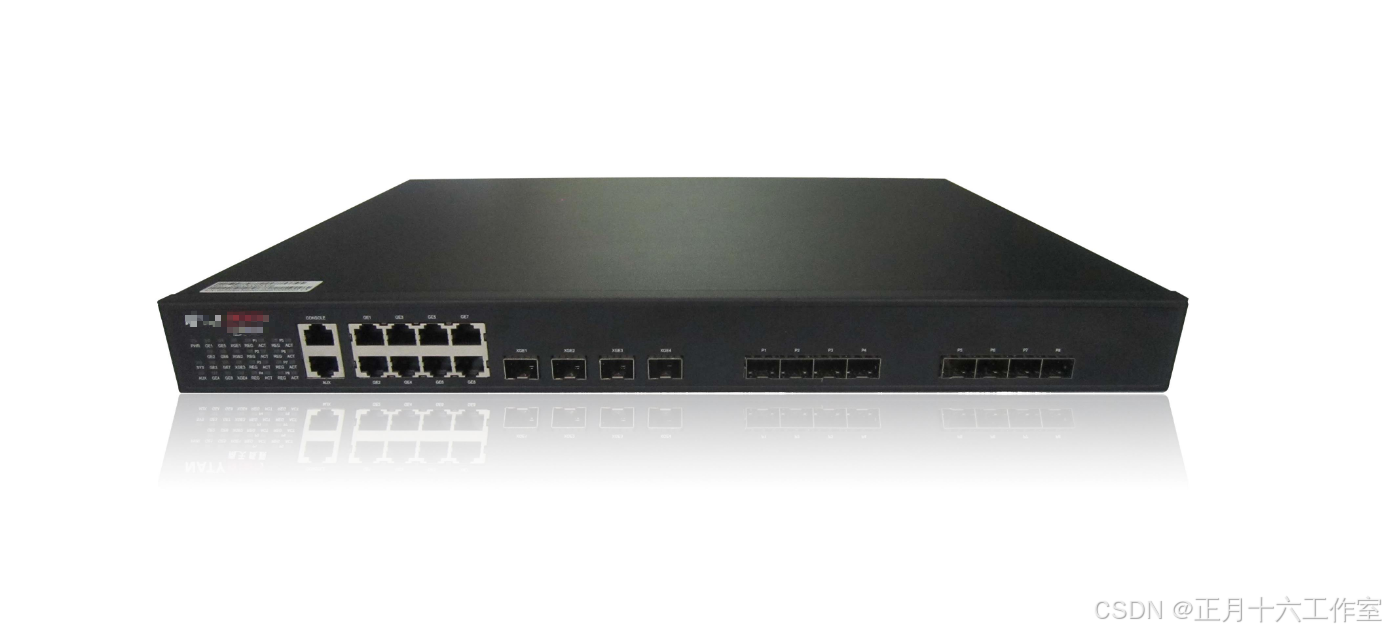

图4 OLT 设备

ONU：ONU 是全光网终端的设备，在用户侧提供光信号的发送和接收，以便终端设备可以接收并且处理数据。

在这里插入图片描述

图5 ONU 设备

分光器：分光器可以将一个光信号分成两个或者多个不同波长的光信号。并在光纤中传播最后由接收器重新聚焦。分光器将一根光纤分成多个光信号并引导他们到不同的目的地，实现高速数据传输和光纤网络扩展。

在这里插入图片描述

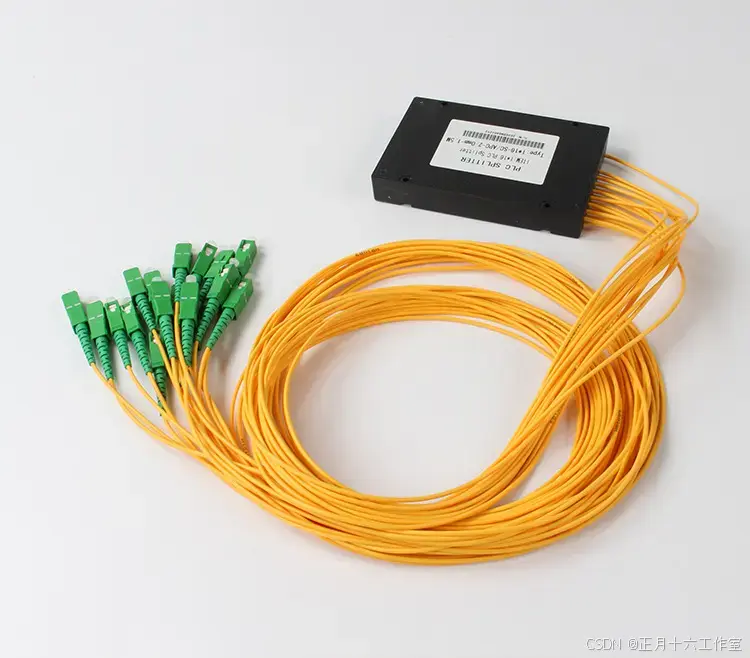

图6 分光器

四、全光网的应用领域介绍

全光网在多个领域的作用极为重要:
1.教育领域：全光网通过提供高速的互联网接入服务，极大地改善了学校和教育机构的网络环境。学生和教师可以通过网络实现高质量的视频交流，获取丰富的教育资源，打破了地理限制，促进了教育资源的均衡分配。
.医疗行业：全光网技术在医疗行业的应用构建了一个高效的医疗信息网络。它支持远程诊疗、病历共享和医学影像传输等关键应2用，提高了医疗服务的可访问性和质量，特别是在偏远地区。
工业园区：在工业园区，全光网连接了企业之间以及企业内部的不同设备和系统，支持了工业自动化、智能制造和物联网等技术的实施。这些技术的应用提高了生产效率和管理水平，推动了工业4.0的发展。
3.政府部门：政府部门利用全光网建立了高效、可靠的政务网络，以支持政府服务的数字化转型。这种网络架构提高了政府服务的透明度和效率，同时也增强了政府应对紧急情况的能力。
此外，全光网还具有高带宽、低延迟、抗干扰性强、节能环保等优点，使其成为未来网络发展的重要方向。随着技术的不断创新和应用的不断拓展，全光网将为人类社会的数字化转型和智能化发展提供强大的支撑。
