1 ADC简介

ADC的作用ADC就是一个电压表，把引脚的电压值测出来，放在一个变量里
DAC的作用信号发生器、音频解码芯片

ADC的两个关键参数：
1、分辨率，一般用多少位来表示，12位AD值，它的表示范围就是0~2^12-1，就是量化结果的范围是0-4095，位数越高，量化结果就越精细，对应分辨率就越高。

2、转换时间，就是转换频率。AD转换需要花一小段时间，这里1us表示从AD转换开始，到产生结果，需要花1us时间，对应AD转换的频率就是1MHZ。

电压（0~3.3V）经过ADC转换为0~4095

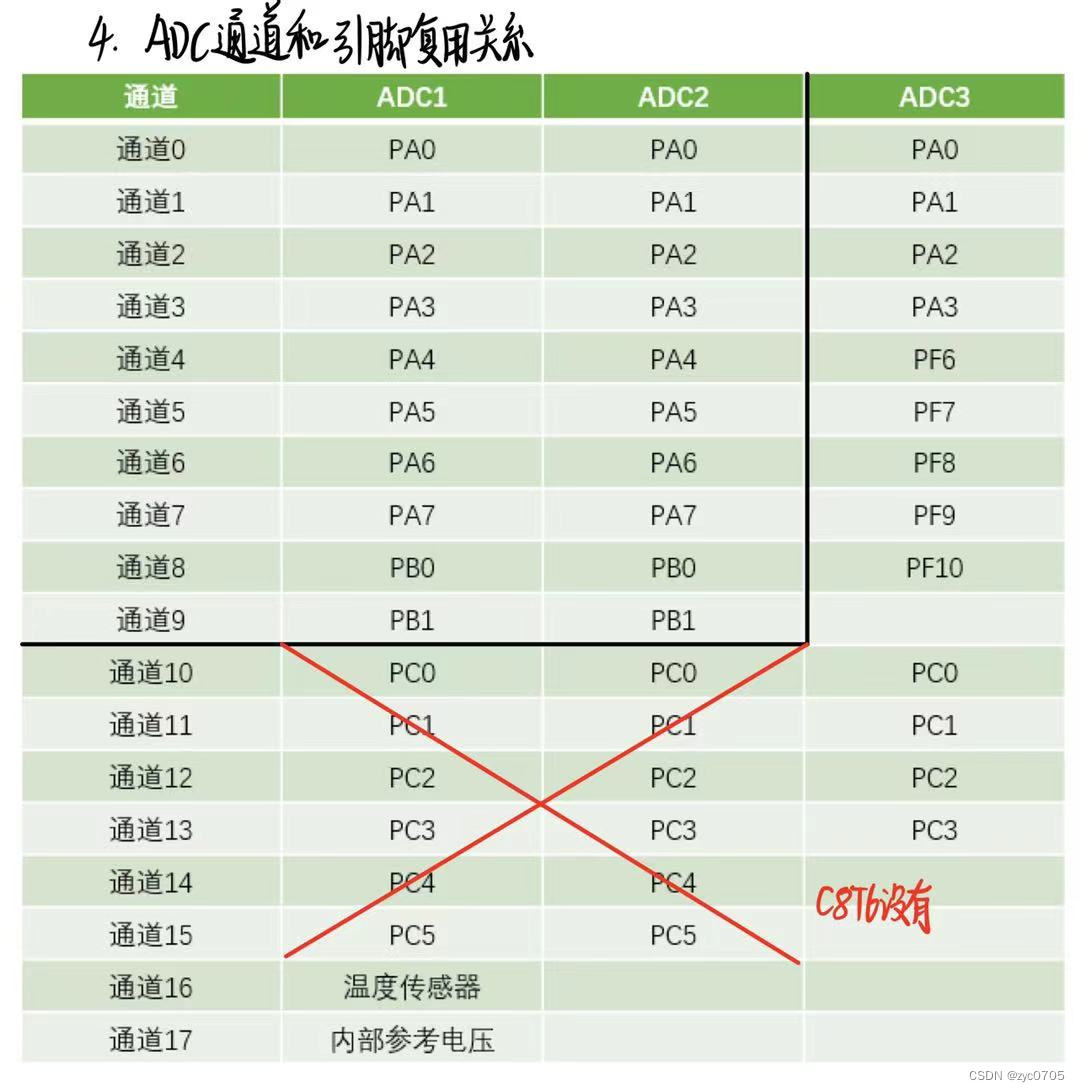

18个输入通道，可测量16个外部和2个内部信号源。外部信号源就是16个GPIO口，在引脚上直接接模拟信号，不需要任何额外的电路，引脚就直接能测电压。2个内部信号源就是内部温度传感器和内部参考电压。温度传感器可以测量CPU温度，如电脑显示CPU温度，就可以用ADC读取这个温度传感器来测量。内部参考电压是一个1.2V左右的基准电压，这个基准电压是不随外部供电电压变化而变化的。

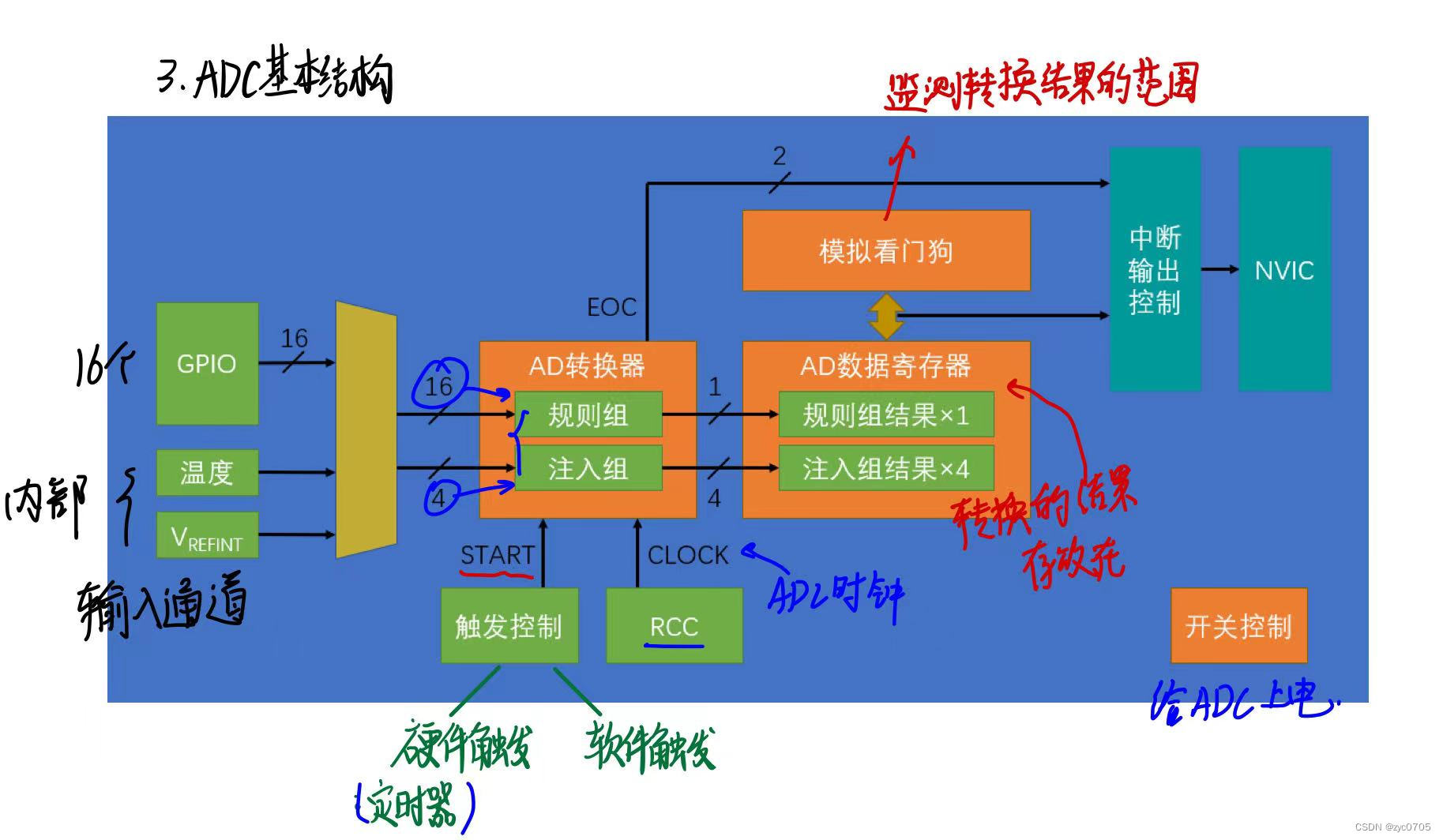

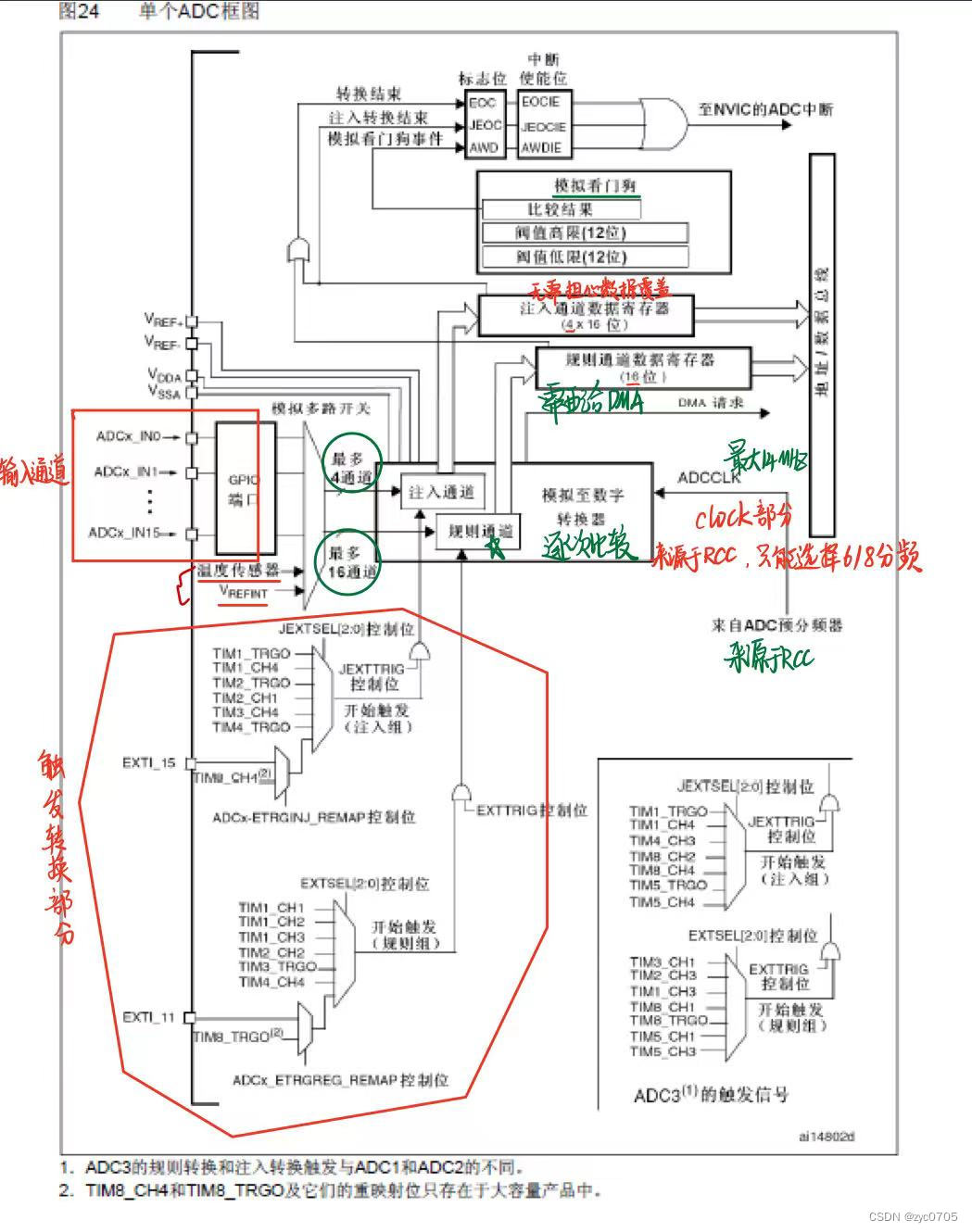

2 ADC基本结构图

左边是输入通道，16个GPIO口，外加两个内部通道，然后进入AD转换器，AD转换器里面有两个组，一个是规则组，一个是注入组，规则组最多可以选中16个通道，注入组最多可以选择4个通道，转换的结果可以存放在AD数据寄存器里面，其中规则组只有1个数据寄存器，注入组有4个，然后下面有触发控制，提供了开始转换这个START信号，触发控制可以选择软件触发和硬件触发，硬件触发可以来自于定时器，当然可以选择外部中断的引脚，右边是来自于RCC的ADC时钟CLOCK。ADC逐次比较的过程就是由这个时钟推动的。上面可以布置一个模拟看门狗用于检测转换结果的范围。如果超出设定的阈值，就通过中断输出控制，向NVIC申请中断。另外，规则组和注入组转换完成后会有个EOC信号。它可以置一个标志位，当然可以通向NVIC。最后右下角有一个开关控制，在库函数中就是ADC_Cmd函数，用于给ADC上电。

3 细节

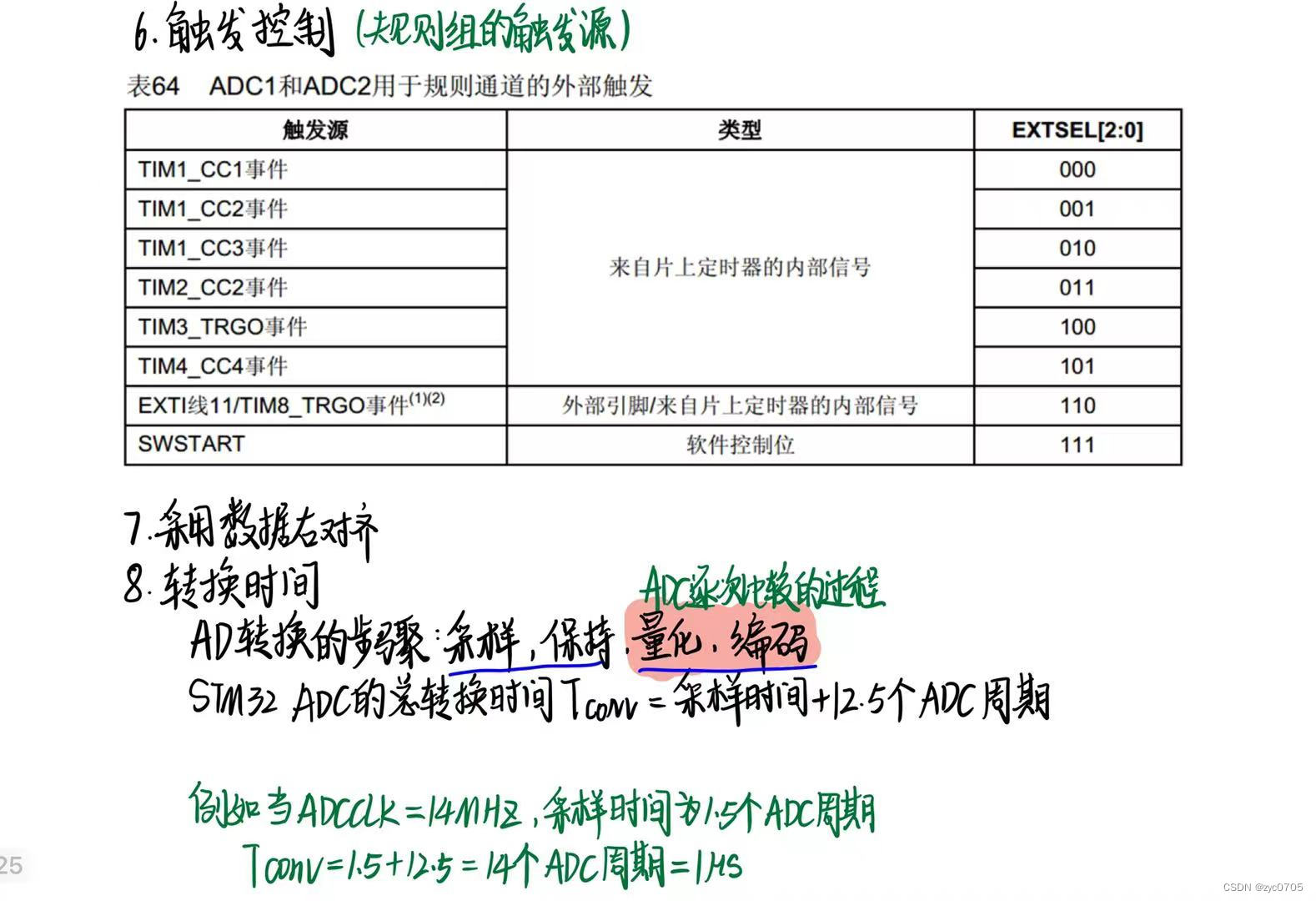

触发控制

可通过设置EXTSEL寄存器来选择哪个触发信号

数据对齐:
ADC是12位的，它的转换结果就是一个12位的数据，但是这个数据寄存器是16位的，所以就存在一个数据对齐的问题。

数据右对齐（一般用这个），12位数据往右靠，高位多出来的几位就补0

数据左对齐，12位数据往做靠，低位多出来的几位补0。二进制，数据左移一次，就等效于把这个数据乘2.因此直接读取数居左对齐的数据会比实际值大16倍。

转换时间
AD转换是需要一段时间的，就像厨子做菜，是需要等一会儿才能上菜。

采样保持：AD转换（量化编码），是需要一小段时间的，如果在这一小段时间里，输入电压还在不断变化，那就无法定位输入电压实在哪里。因此，在量化编码前需要设置一个采样开关，先打开采样开关，收集一下外部的电压，比如用一个小容量电容存储这个电压，存储好后，断开采样开关，再进行后面的AD转换。在量化编码的期间，电压始终保持不变。这样才能精确地定位未知电压的位置。

采样时间：采样保持的过程，需要闭合采样开关，过一段时间再断开。（采样时间短，速度快，采样时间长，避免毛刺干扰）

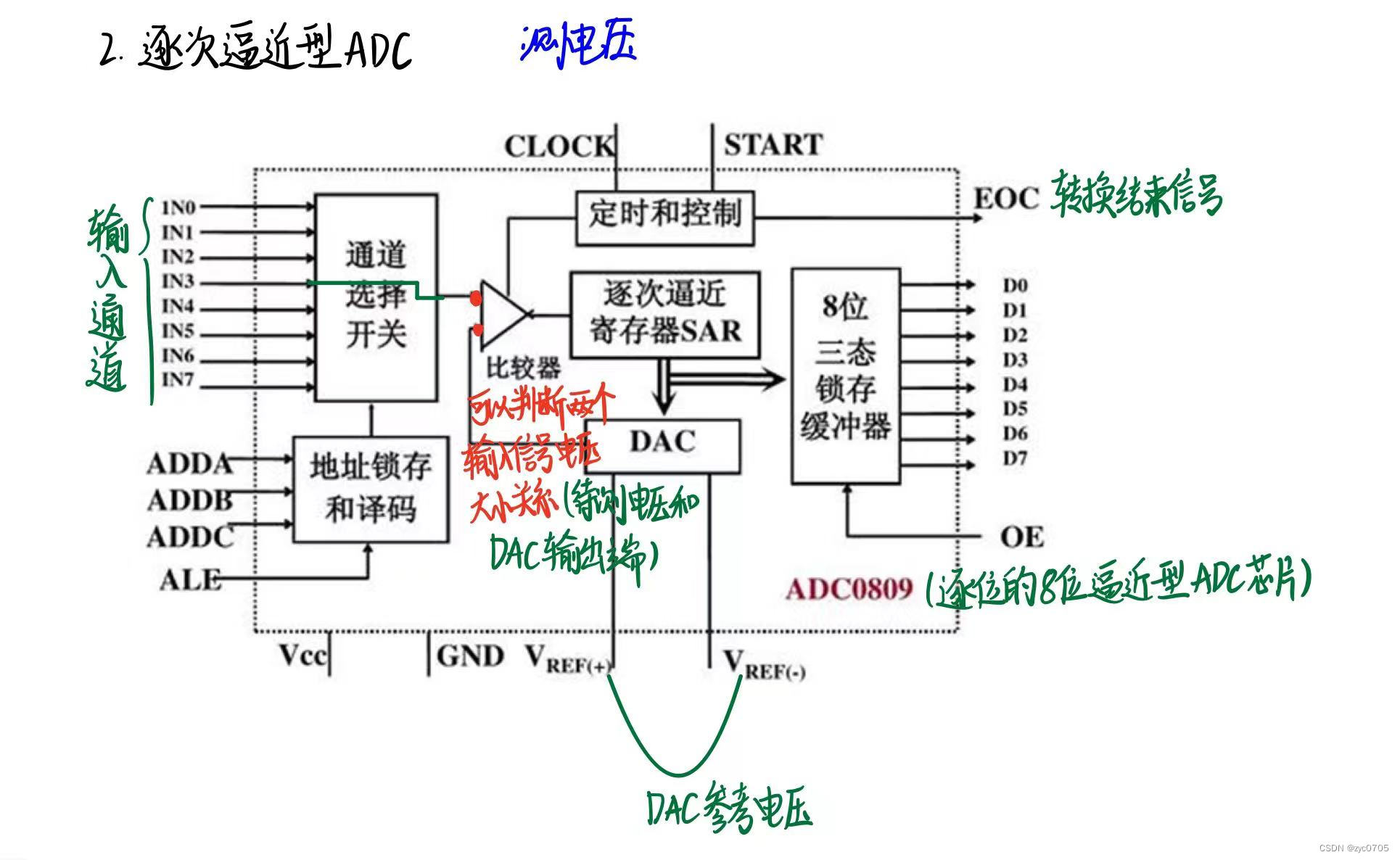

量化编码：ADC逐次比较的过程

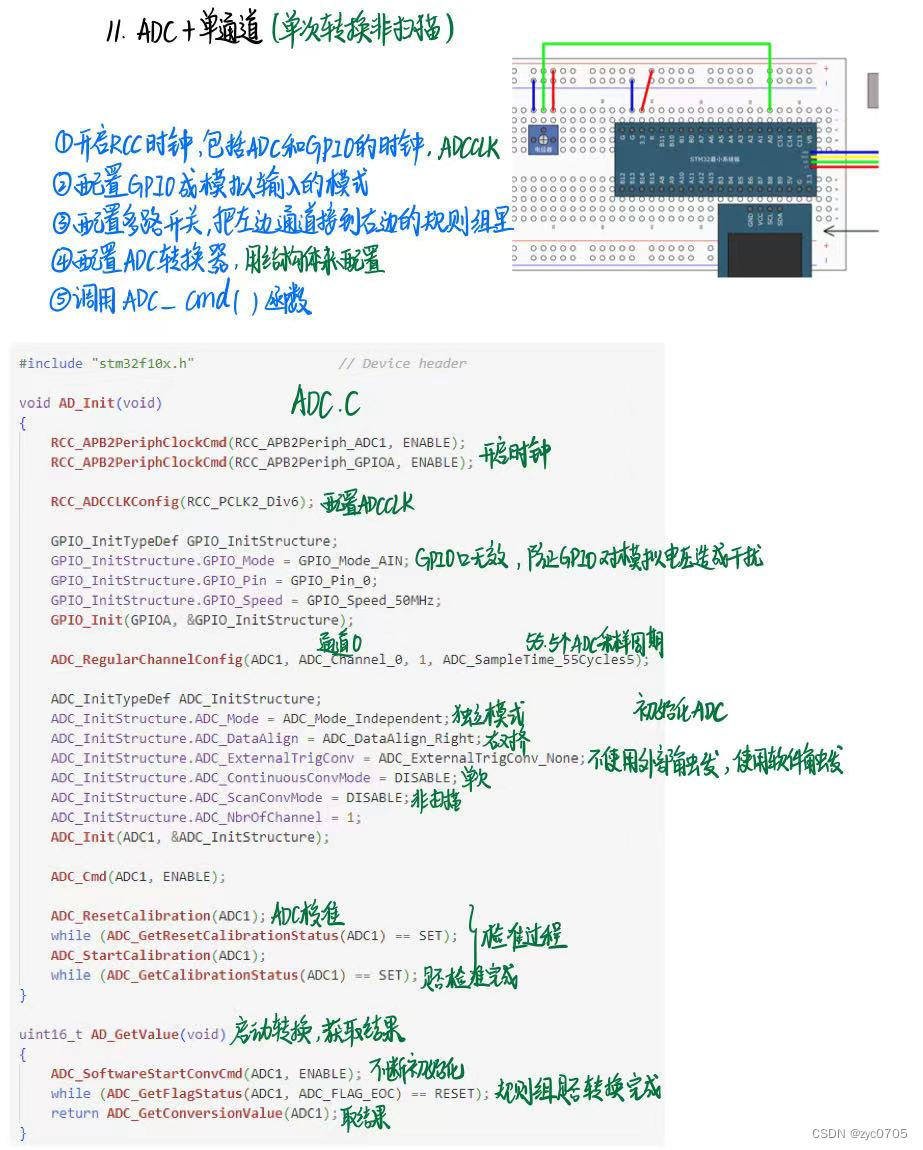

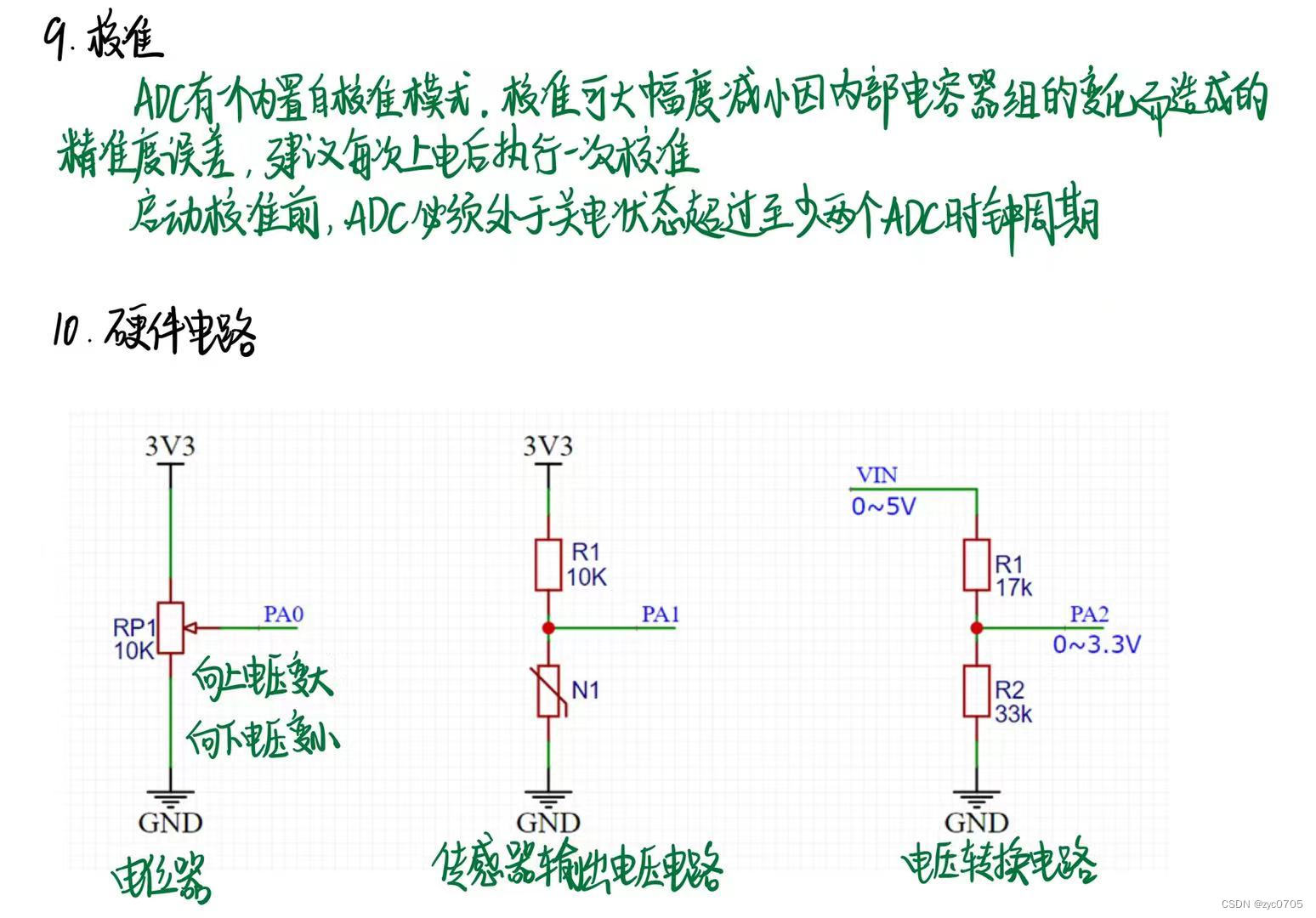

4 ADC单通道代码

步骤（从左到右）
第一步，开启RCC时钟，包括ADC和GPIO的时钟，需要配置ADCCLK的分频器

第二步，配置GPIO，把需要用的GPIO配置成模拟输入的模式

第三步，配置这里的多路开关，把左边的通道接入到右边的规则组列表里（把各个通道的菜列在菜单里）

第四步，配置ADC转换器，用库函数里面的一个结构体配置即可

第五步，开关控制，调用ADC_Cmd函数，开启ADC

此时，ADC即可开启工作。

当ADC开始工作时，如果想要软件触发转换，有函数可以触发，如果想读取转换的结果（AD数据寄存器的值），那有函数可以读取结果

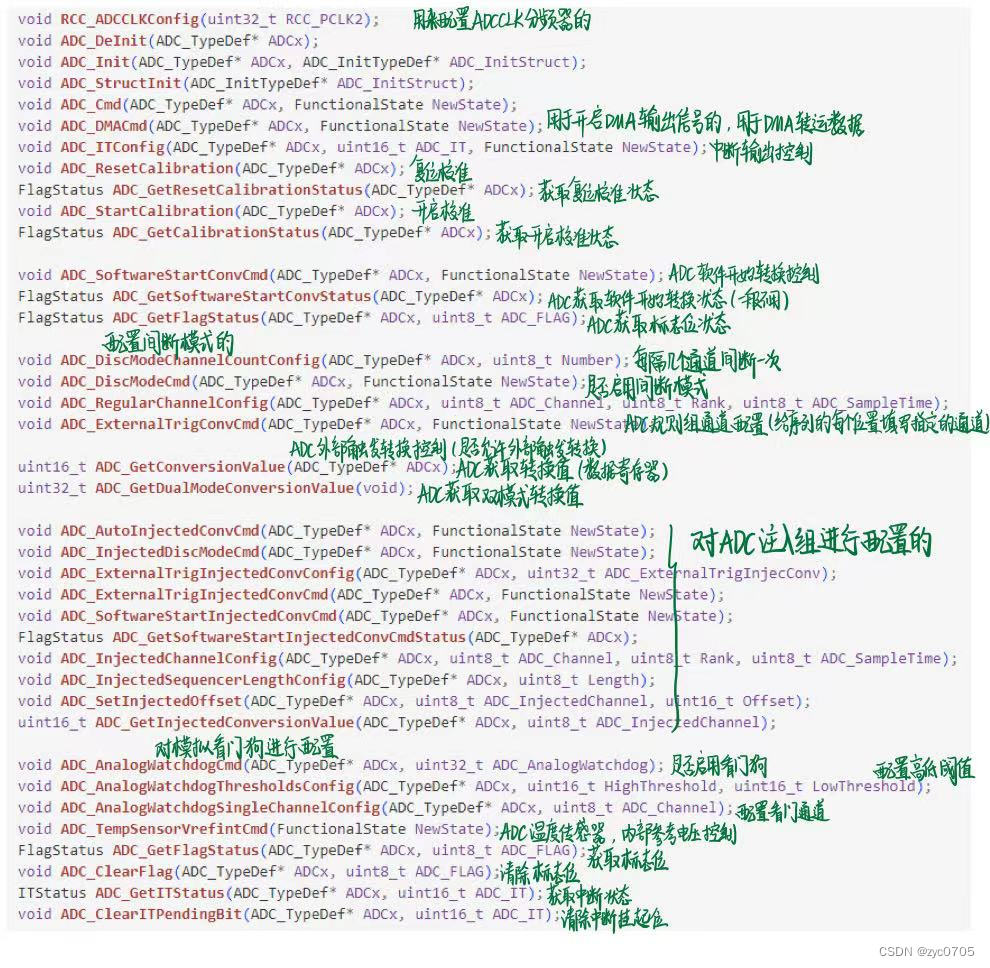

获取AD转换的数据寄存器，读取转换结果就要使用uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);

ADC_获取双模式转换值-双ADC模式读取转换结果的函数uint32_t ADC_GetDualModeConversionValue(void);

AD.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);		//规则组序列1的位置，配置为通道0

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：无
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(void)
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}

AD.h

#ifndef __AD_H
#define __AD_H

void AD_Init(void);
uint16_t AD_GetValue(void);

#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t ADValue;			//定义AD值变量
float Voltage;				//定义电压变量


int main(void)
{
	/*模块初始化*/
	OLED_Init();			//OLED初始化
	AD_Init();				//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "ADValue:");
	OLED_ShowString(2, 1, "Voltage:0.00V");

	while (1)
	{
		ADValue = AD_GetValue();					//获取AD转换的值
		Voltage = (float)ADValue / 4095 * 3.3;		//将AD值线性变换到0~3.3的范围，表示电压

		OLED_ShowNum(1, 9, ADValue, 4);				//显示AD值
		OLED_ShowNum(2, 9, Voltage, 1);				//显示电压值的整数部分
		OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);	//显示电压值的小数部分

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}

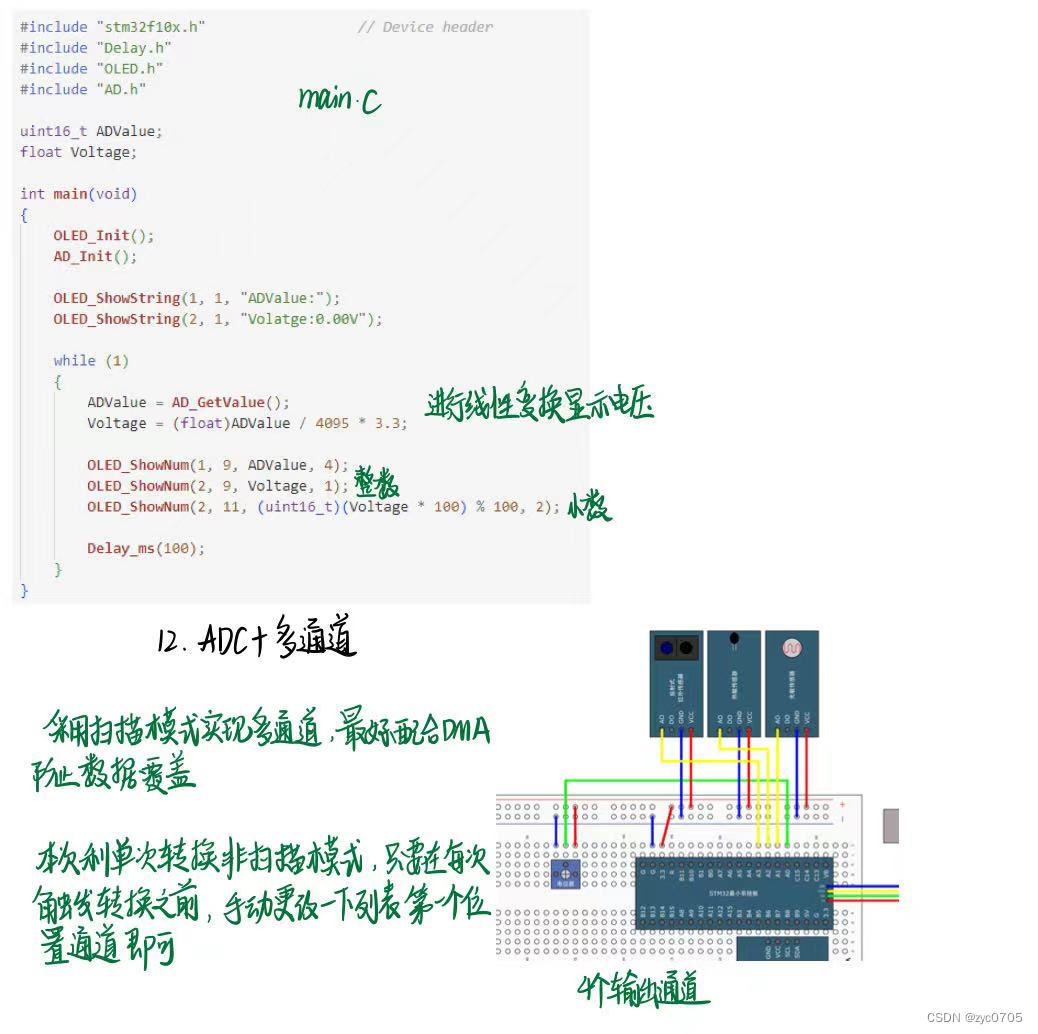

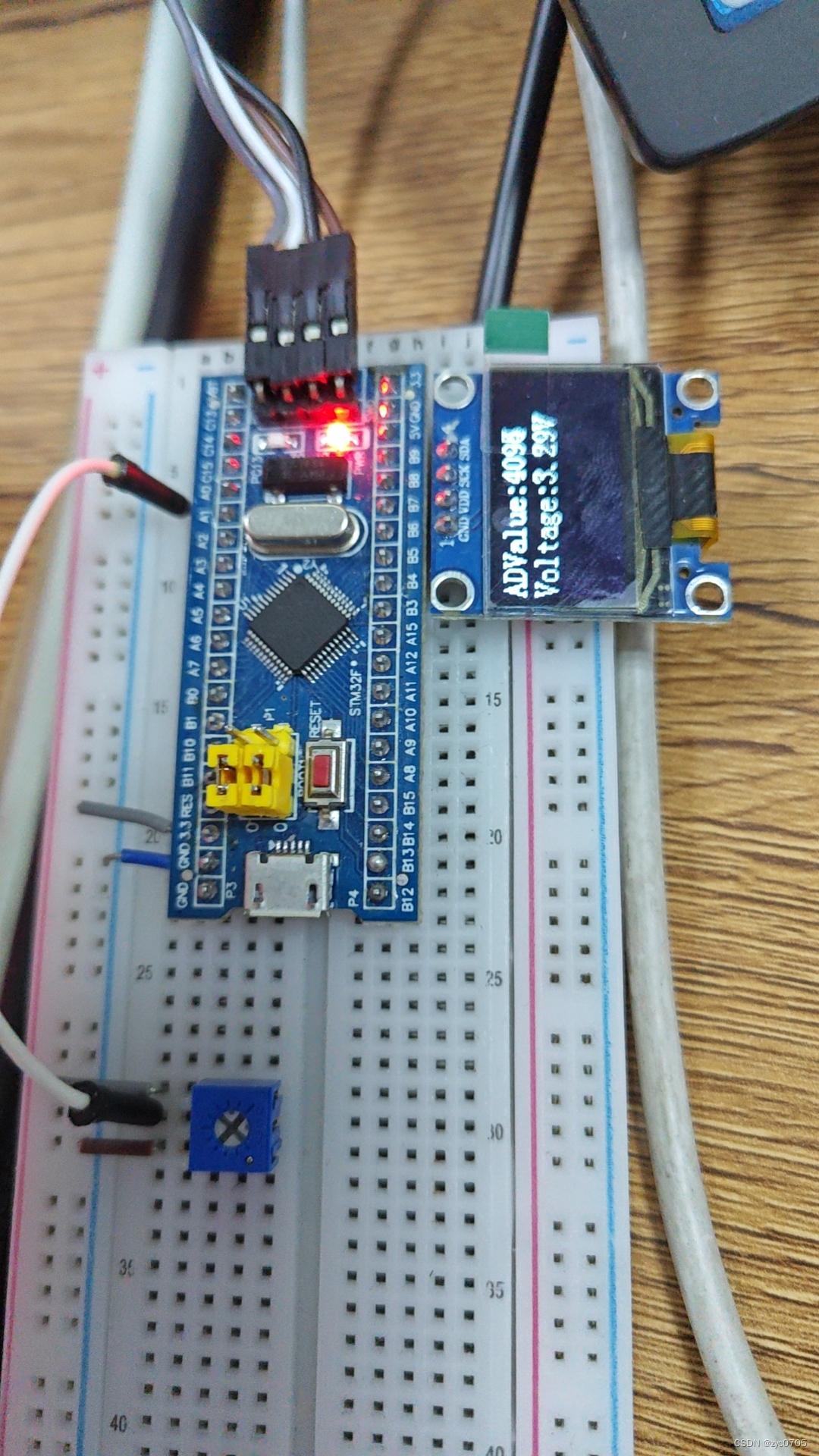

5 ADC多通道

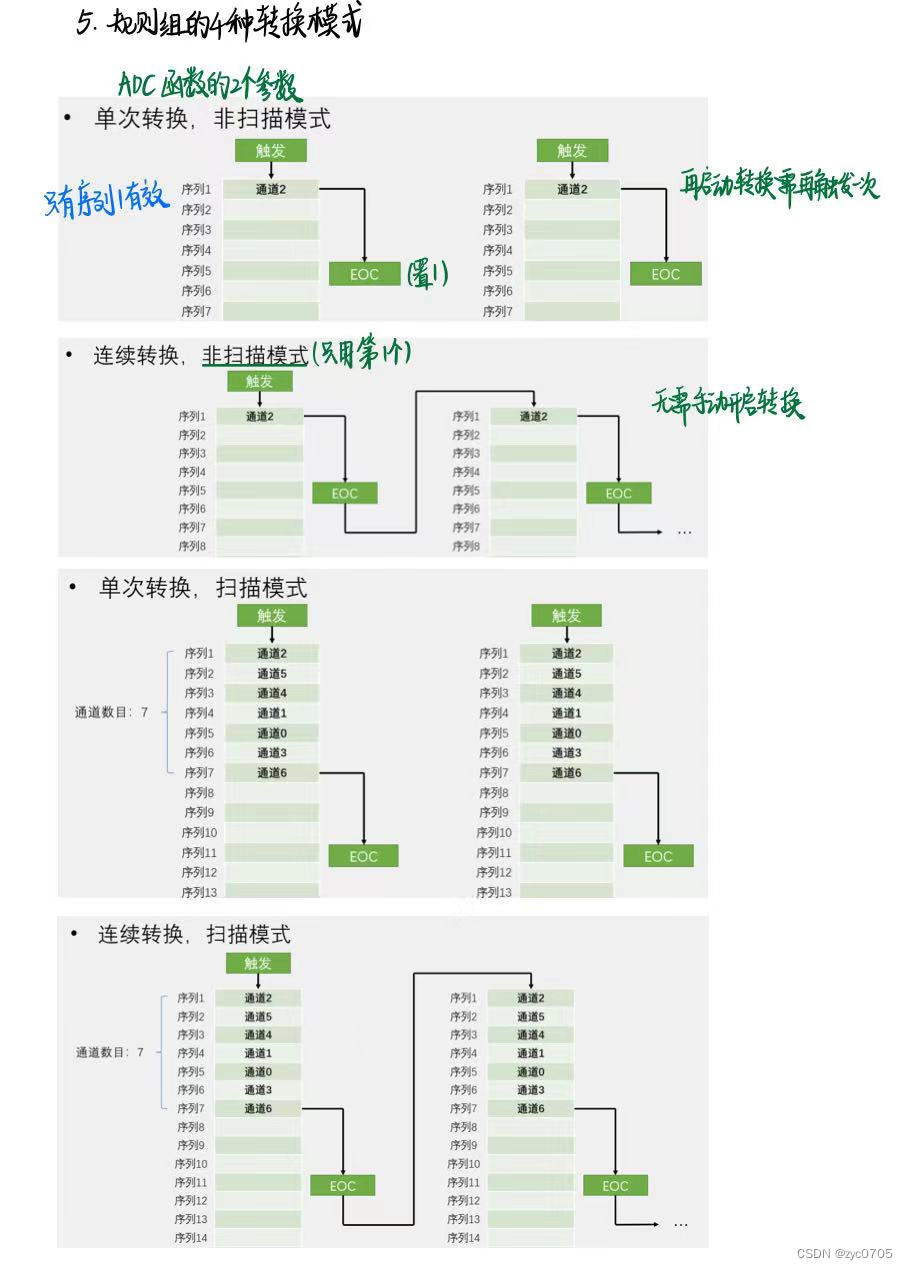

单次转换，非扫描模式

第一次转换，先写入通道0，之后触发、等待、读值，

第二次转换，再把通道0改成通道1，之后触发、等待、读值等

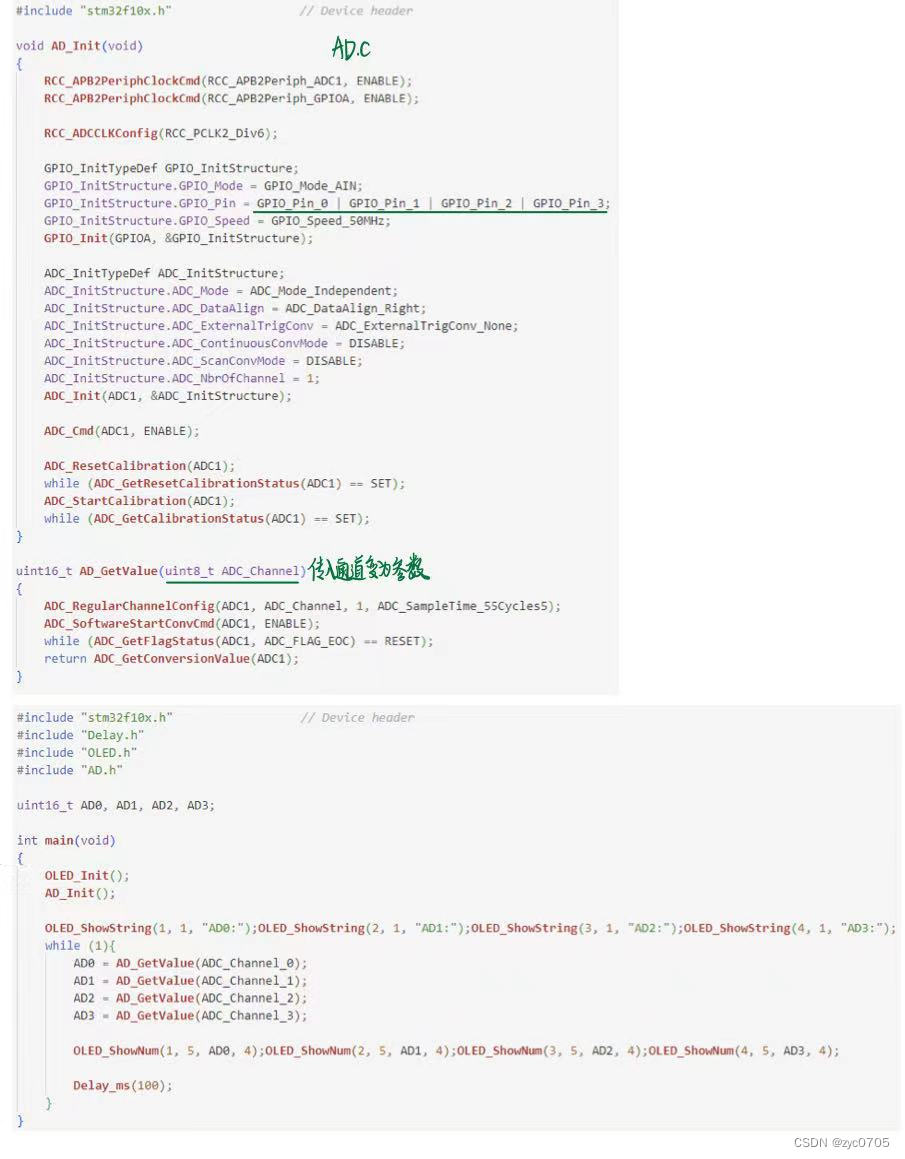

AD.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：ADC_Channel 指定AD转换的通道，范围：ADC_Channel_x，其中x可以是0/1/2/3
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);	//在每次转换前，根据函数形参灵活更改规则组的通道1
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束

AD.h

#ifndef __AD_H
#define __AD_H

void AD_Init(void);
uint16_t AD_GetValue(uint8_t ADC_Channel);

#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t AD0, AD1, AD2, AD3;	//定义AD值变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		AD0 = AD_GetValue(ADC_Channel_0);		//单次启动ADC，转换通道0
		AD1 = AD_GetValue(ADC_Channel_1);		//单次启动ADC，转换通道1
		AD2 = AD_GetValue(ADC_Channel_2);		//单次启动ADC，转换通道2
		AD3 = AD_GetValue(ADC_Channel_3);		//单次启动ADC，转换通道3

		OLED_ShowNum(1, 5, AD0, 4);				//显示通道0的转换结果AD0
		OLED_ShowNum(2, 5, AD1, 4);				//显示通道1的转换结果AD1
		OLED_ShowNum(3, 5, AD2, 4);				//显示通道2的转换结果AD2
		OLED_ShowNum(4, 5, AD3, 4);				//显示通道3的转换结果AD3

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}
