ADS-B信号构成

ADS-B信号的构成

ADS-B信号以1090 MHz为中心频率进行广播，数据帧分为两种类型：

短帧（Short Frame）： 长度为56比特。

长帧（Long Frame）： 长度为112比特。

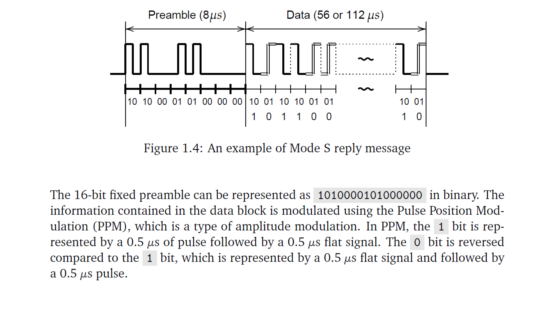

每帧包含同步头、数据位和校验码。具体结构如下：

前导脉冲（Preamble）：用于同步，总时长为8微秒，共16bit。

数据部分：包含实际的ADS-B消息。

校验码（CRC）：用于验证数据完整性。

2. 解调步骤

前导脉冲（Preamble）解调，总共16bit，对应16个向量模值，不计算时间，使用粗检测。

前导码[0-10]bit 对应的值如下所示：

    * 0   --------------

    * 1   -

     * 2   ---------------

    * 3   --

     * 4   -

     * 5   --

     * 6   -

     * 7   ---------------

    * 8   --

     * 9   ----------------

1. 初步检测判断

        if (!(m[j] > m[j+1] &&

            m[j+1] < m[j+2] &&

            m[j+2] > m[j+3] &&

            m[j+3] < m[j] &&

            m[j+4] < m[j] &&

            m[j+5] < m[j] &&

            m[j+6] < m[j] &&

            m[j+7] > m[j+8] &&

            m[j+8] < m[j+9] &&

            m[j+9] > m[j+6]))

2. 低电平时的平均值比高电平时要小

        high = (m[j]+m[j+2]+m[j+7]+m[j+9])/6;

        if (m[j+4] >= high ||

            m[j+5] >= high)

11-14bit低电平，也做相应检测

        if (m[j+11] >= high ||

            m[j+12] >= high ||

            m[j+13] >= high ||

            m[j+14] >= high)

数据解码：（PPM）

数据位总共56/112bit， 每位用两个值表示，

先0.5us脉冲，后0.5us 低电平，表示1，

先0.5us低电平，后0.5us脉冲，表示0

具体解码代码，可以参看github dump1090工程。
