KiCad完整流程使用体验

KiCad是一个开源免费的电路PCB设计软件，可以绘制原理图和PCB，电路设计的基本功能它都有了。对于一般的DIY或非专业大型电路设计来说，使用KiCad设计电路PCB是完全没有问题的。KiCad已经发展到5.x版本，可以到官网（https://kicad.org/  ）或清华大学开源软件镜像站（https://mirrors.tuna.tsinghua.edu.cn/kicad/）下载最新的版本。

本人以前只是用KiCad绘制电路原理图，所以对它的一些功能没有全面和深入地使用。最近使用KiCad走了一个完整的流程，包括设计原理图、自定义器件符号（symbol）、绘制PCB、自定义器件封装等，最后PCB制板、焊接、调试。觉得KiCad是非常好用的，KiCad的具体用法就不说了，个人总结KiCad的一些特点如下。

（1）软件主程序启动快，各软件模块是按需启动的。

（2）封装库很多，而且可以在GitHub上下载更新。使用向导自定义器件封装也非常方便。

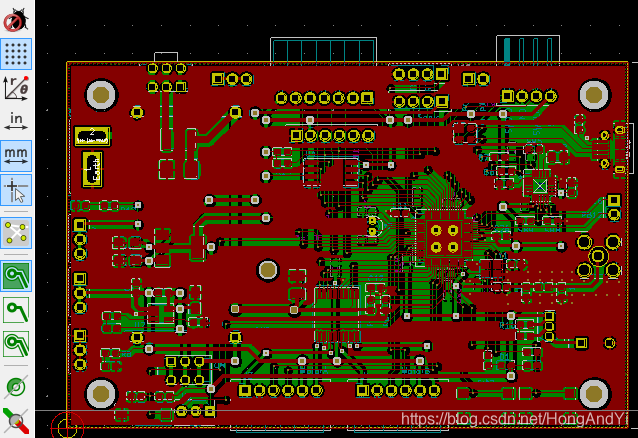

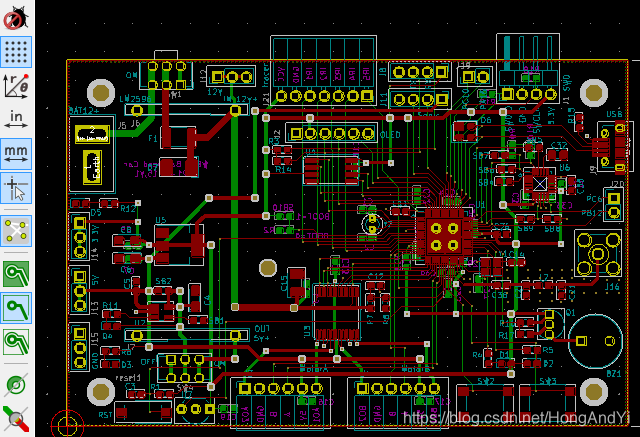

（3）通过工具栏按钮直接显示或隐藏覆铜的功能非常方便，在需要看PCB连线时，隐藏覆铜层就可以了。

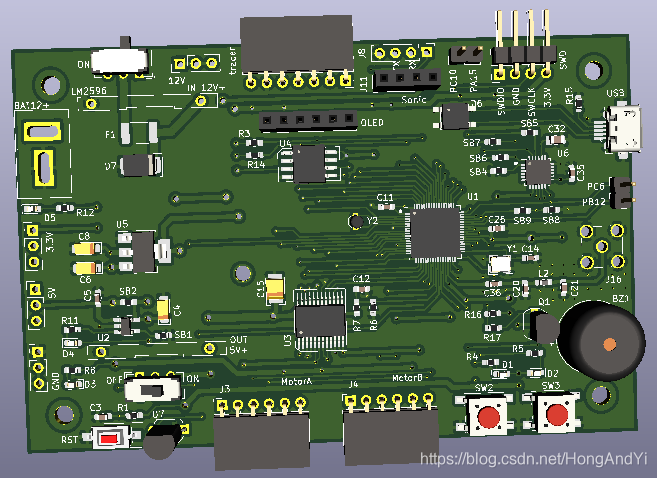

（4）PCB具有3D模型显示功能，还可以自己添加器件的3D模型，创建完整的电路板3D模型是没问题的。

 （4）可以导出用于制板的Gerber文件，发给PCB厂家打样板。

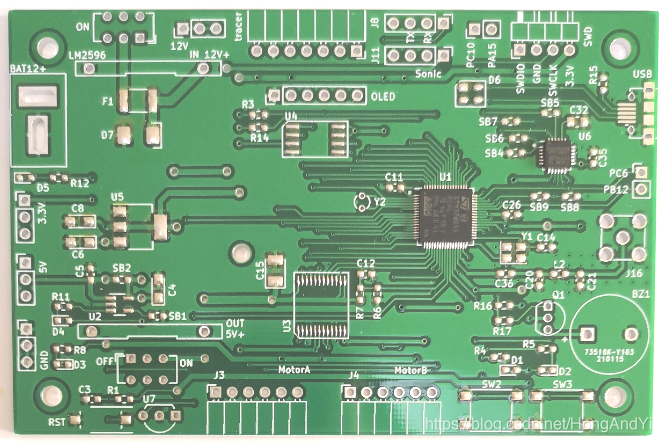

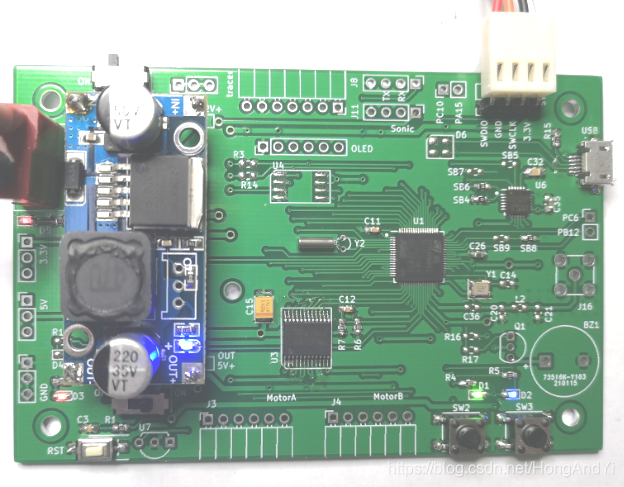

Tao宝上有些商家已经能接受KiCad的PCB文件打板了。下面是实际制作的样板，让厂家贴了2个FPN封装的芯片，自己再焊接其他器件。样板调试没有发现制造导致的硬件问题。

所以，使用KiCad画原理图和PCB是没有问题的，熟悉了一些操作的快捷键后可大大提高操作效率。虽然，KiCad还有些不足，功能不如商业版软件全面，但关键的是，KiCad是开源免费的，这个理由就足够了。
