一、简介
GstVideoDecoder
是gstreamer提供的视频解码元件的父类(基类)元件,以方便开发者封装自己的video decoder为gstreamer的插件。当然,它也是继承自gstreamer元件的基类GstElement。
注:这里同样是以gstreamer 1.14.0为蓝本
二、结构体GstVideoDecoder
结构体GstVideoDecoder是video decoder元件“类”的属性部分,其定义如下:
**
* GstVideoDecoder:
*
* The opaque #GstVideoDecoder data structure.
*/
struct _GstVideoDecoder
{
/*< private >*/
GstElement element; /** 基类 */
/*< protected >*/
GstPad *sinkpad; /** video decoder元件的输入衬垫 */
GstPad *srcpad; /** video 元件的输出衬垫 */
/* protects all data processing, i.e. is locked
* in the chain function, finish_frame and when
* processing serialized events */
GRecMutex stream_lock; /** 数据处理流程的 互斥锁 */
/* MT-protected (with STREAM_LOCK) */
GstSegment input_segment; /** */
GstSegment output_segment;
GstVideoDecoderPrivate *priv; /** video decoder基类的私有结构体 */
/*< private >*/
void *padding[GST_PADDING_LARGE];
};
上面代码中的GstSegment的资料可见官方文档:
https://gstreamer.freedesktop.org/data/doc/gstreamer/head/gstreamer/html/GstSegment.html
以下是文中对其的描述:
This helper structure holds the relevant values for tracking the region of interest in a media file, called a segment.
The structure can be used for two purposes:
- performing seeks (handling seek events)
- tracking playback regions (handling newsegment events)
基本上就是处理seek 事件和追踪播放区域的,按我的理解,就是表示一个媒体文件的片段(不保证理解正确)
三、结构体GstVideoDecoderClass
这个结构体就是video decoder“基”类的 成员方法部分,其定义如下:
struct _GstVideoDecoderClass
{
/*< private >*/
GstElementClass element_class;
/*< public >*/
gboolean (*open) (GstVideoDecoder *decoder);
gboolean (*close) (GstVideoDecoder *decoder);
gboolean (*start) (GstVideoDecoder *decoder);
gboolean (*stop) (GstVideoDecoder *decoder);
GstFlowReturn (*parse)(GstVideoDecoder *decoder,
GstVideoCodecFrame *frame,
GstAdapter *adapter,
gboolean at_eos);
gboolean (*set_format) (GstVideoDecoder *decoder, GstVideoCodecState * state);
gboolean (*reset) (GstVideoDecoder *decoder, gboolean hard);
GstFlowReturn (*finish) (GstVideoDecoder *decoder);
GstFlowReturn (*handle_frame)(GstVideoDecoder *decoder, GstVideoCodecFrame *frame);
gboolean (*sink_event) (GstVideoDecoder *decoder, GstEvent *event);
gboolean (*src_event) (GstVideoDecoder *decoder, GstEvent *event);
gboolean (*negotiate)(GstVideoDecoder *decoder);
gboolean (*decide_allocation) (GstVideoDecoder *decoder, GstQuery *query);
gboolean (*propose_allocation) (GstVideoDecoder *decoder, GstQuery * query);
gboolean (*flush) (GstVideoDecoder *decoder);
gboolean (*sink_query) (GstVideoDecoder *decoder, GstQuery *query);
gboolean (*src_query) (GstVideoDecoder *decoder, GstQuery *query);
GstCaps* (*getcaps) (GstVideoDecoder *decoder, GstCaps *filter);
GstFlowReturn (*drain) (GstVideoDecoder *decoder);
gboolean(*transform_meta) (GstVideoDecoder *decoder, GstVideoCodecFrame *frame, GstMeta * meta);
/*< private >*/
void *padding[GST_PADDING_LARGE-6];
};
成员方法的数量还是比较多的,具体的用途可以查看源码或者官方的参考手册,和GstVideoDecoder结构体一样,GstVideoDecoderClass
也是继承自gstreamer中element基类,这里是成员方法结构体,所以它继承自GstElementClass。
GstVideoDecoderClass结构体中提供的都是public类型的“虚函数”(函数指针),在实现自己的video decoder element 时,可以根据实际需要部分或全部的 继承或覆盖这些虚函数。
四、video decoder element的工作流程
video decoder element仍然是基于gstreamer最基本的GstElement,所以在上层行为与运行流程还是表现为正常的element的行为。前面已经说到过元件的状态以及状态之间的转变行为了,那么这里就基于前面提到的东西进一步论述。
4.1 GstVideoDecoder的基本结构
说到底GstVideoDecoder就是一个GstElement,所以它的结果和GstElement一样,就一般来说Decoder会有一个输入和一个输出,也就是说GstVideoDecoder类似一个filter。

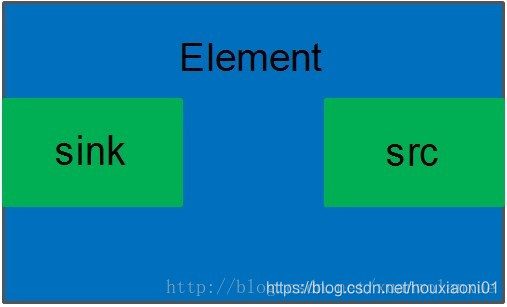

如图所示,蓝色部分是decoder元件的主体,绿色部分是decoder的输入输出衬垫(pad)
4.2 video decoder element的接口说明
首先来看一下GstVideoDecoder的成员方法的功能,被调用的位置以及什么时候被调用(调用时机)
-
open【可选】
- 功能:允许子类打开外部资源(如第三方library)
- 被调用位置:
gst_video_decoder_change_state
- 调用时机:
GST_STATE_CHANGE_NULL_TO_READY
-
close【可选】
- 功能:允许子类关闭外部资源(如第三方library)
- 被调用位置:
gst_video_decoder_change_state
- 调用时机:
GST_STATE_CHANGE_READY_TO_NULL
-
start【可选】
- 功能:允许子类打开外部资源(如第三方library)
- 被调用位置:
gst_video_decoder_change_state
- 调用时机:
GST_STATE_CHANGE_READY_TO_PAUSED
-
stop【可选】
- 功能:允许子类关闭外部资源(如第三方library)
- 被调用位置:
gst_video_decoder_change_state
- 调用时机:
GST_STATE_CHANGE_PAUSED_TO_READY
-
parse【当需要支持输入流为非完整帧时需要】
- 功能:将输入流重组或拆分为完整帧
- 被调用位置:
gst_video_decoder_parse_available
- 调用时机: 如果使用gst_video_decoder_set_packetized方法将decoder的priv的成员packetized设置为FALSE(默认值为TRUE)之后,当有数据流过decoder元件时,gst_video_decoder_parse_available将会被调用。
- 注意:子类在将packetized设置为FALSE之后,需要实现decoder基类的parse方法,并且在parse方法中,当已经parse到一个完整帧之后,需要手动调用gst_video_decoder_have_frame接口驱动GstVideoDecoder进行解码。
-
set_format 【必须】
- 功能: 告诉子类输入流数据格式
- 被调用位置:
gst_video_decoder_setcaps
- 调用时机: 当上游element发出了
GST_EVENT_CAPS
事件时被调用
-
reset 【可选】【Deprecated】
- 功能: 允许子类在seek时复位decoder
- 被调用位置:
gst_video_decoder_flush
- 调用时机: 收到事件
GST_EVENT_FLUSH_STOP
和GST_EVENT_STREAM_START
或逆向播放
时
-
finish 【可选】
- 功能: 请求子类处理decoder中的剩余数据,当本操作执行之后子类可以拒绝解码新数据
- 被调用位置: gst_video_decoder_drain_out、gst_video_decoder_flush_parse
- 调用时机:收到事件 GST_EVENT_SEGMENT_DONE,GST_EVENT_EOS或逆向播放时
-
drain 【可选】【Since : 1.6(version)】
- 功能: 请求之类将其内部的数据解码完,在这之后可能会有更多的新数据到来,子类需要做好准备。
- 被调用位置:
gst_video_decoder_drain_out
、gst_video_decoder_flush_parse
- 调用时机: 收到事件
GST_EVENT_STREAM_START
,GST_EVENT_GAP
、GST_EVENT_CUSTOM_DOWNSTREAM
或逆向播放
时
-
sink_event 【可选】
- 功能: 处理sink pad收到的事件,如果decoder元件能够处理该事件,那就需要返回TRUE并丢弃当前事件,子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_sink_event
- 调用时机: 当
收到上游事件
时
-
src_event 【可选】
- 功能: 处理source pad收到的事件,如果decoder元件能够处理该事件,那就需要返回TRUE并丢弃当前事件,子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_src_event
- 调用时机: 当
收到下游事件
时
-
handle_frame 【必须】
- 功能: 提供输入的帧数据到子类(子类可以在这个实现中进行具体的解码动作)
- 被调用位置:
gst_video_decoder_decode_frame
- 调用时机: 当
有数据需要解码
时(顺播,flush等)
-
negotiate 【可选】
- 功能: 与下游元件协助和配置buffer pool等等,子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_negotiate
、gst_video_decoder_negotiate_unlocked
- 调用时机:
与下游元件协商当前的配置
或者当某些信息发生变化需要重配置
时
-
decide_allocation 【可选】
- 功能: 设置分配输出buffer的分配器的参数,传入的query参数包含有对下游元件的分配器的信息。子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_negotiate_pool
- 调用时机: 在
negotiate接口被调用
时
-
propose_allocation 【可选】
- 功能: 为上游元件提供分配器的建议参数。子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_sink_query_default
- 调用时机: 当收到上游元件的
GST_QUERY_ALLOCATION
查询命令时
-
flush 【可选】【Since: 1.2(version)】
- 功能:清掉decoder中剩余的数据,但不会推送到下游元件
- 被调用位置:
gst_video_decoder_flush
- 调用时机: 收到事件
GST_EVENT_FLUSH_STOP
和GST_EVENT_STREAM_START
或逆向播放
时
-
sink_query 【可选】【Since: 1.4(version)】
- 功能:处理sink pad收到的查询命令,当元件能够处理这个查询命令时需要返回TRUE,子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_sink_query
- 调用时机: 当
sink pad收到查询命令
时
-
src_query 【可选】【Since: 1.4(version)】
- 功能:处理src pad收到的查询命令,当元件能够处理这个查询命令时需要返回TRUE,子类实现中需要调用父类的默认实现
- 被调用位置:
gst_video_decoder_src_query
- 调用时机: 当
src pad收到查询命令
时
-
getcaps 【可选】
- 功能:允许自定义sink的getcaps实现,如果子类没实现将会调用gst_video_decoder_proxy_getcaps接口
- 被调用位置:
gst_video_decoder_sink_getcaps
- 调用时机: 当收到上游的
GST_QUERY_CAPS
查询命令时
-
transform_meta 【可选】【Since 1.6(version)】
- 功能:将输入buffer中的元数据转换到输出buffer当中,默认情况下这个方法只会复制输入buffer中所有的元数据(不会复制标签),转换到输出buffer当中变成唯一的标签“video”
- 被调用位置: gstvideodecoder.c中的
foreach_metadata
- 调用时机: 当有一个解码后的视频帧需要推入下游元件时(
gst_video_decoder_finish_frame
)
4.3 GstVideoDecoder运行时序

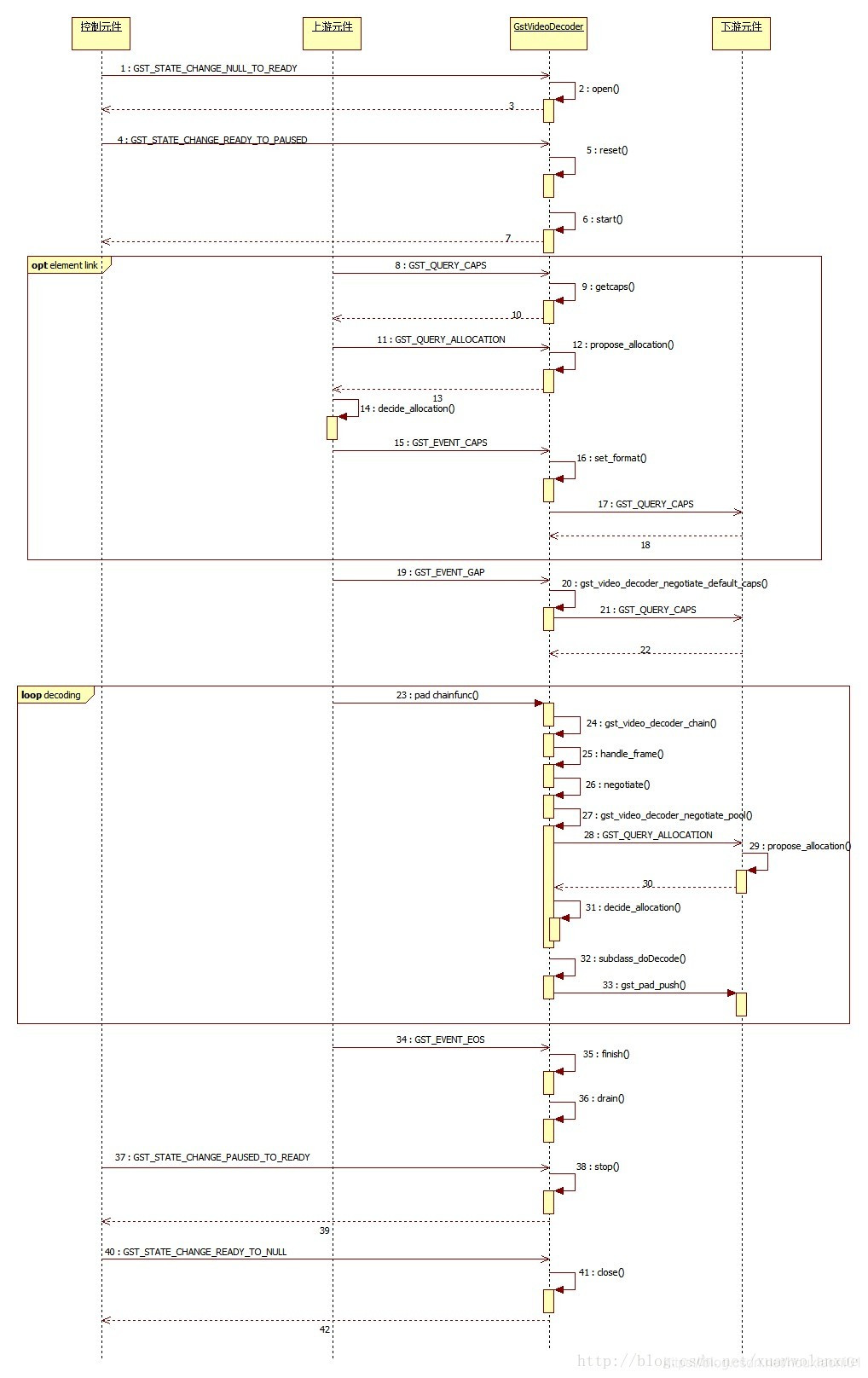

因为有不少事件或者接口调用会发生在不同的运行情况上(如元件的实现,具体码流或者下播放流程控制等因素),所以上图只是GstVideoDecoder简要的运行时序。
