定义

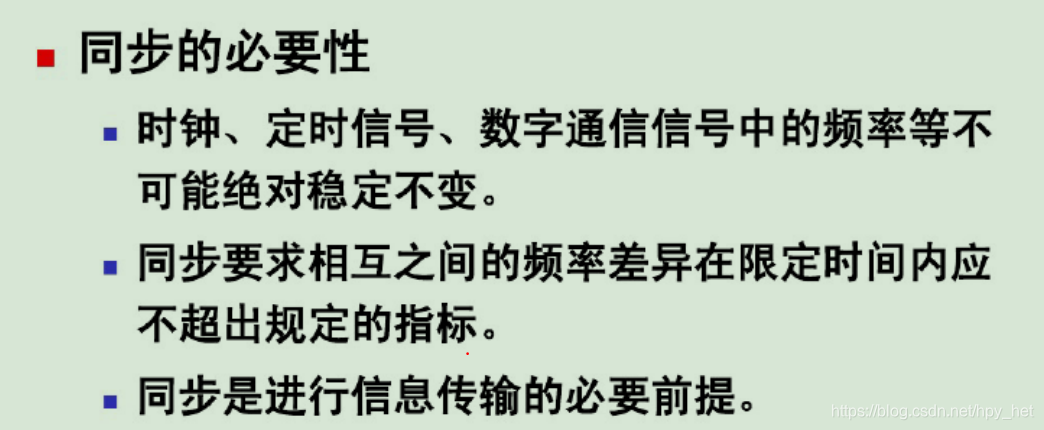

所谓同步，是指收发双方在时间上步调一致，故又称为定时。
在这里插入图片描述

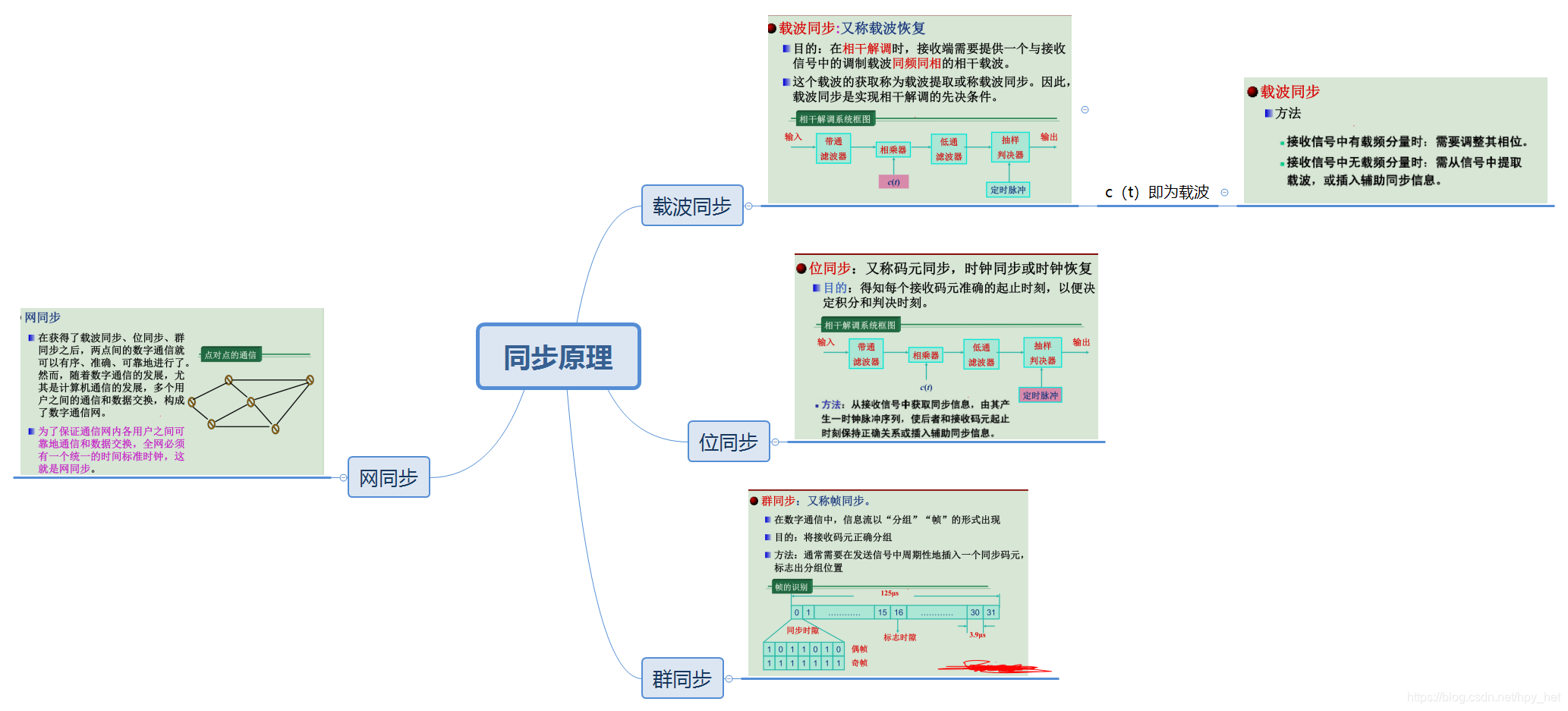

分类

在这里插入图片描述

载波同步

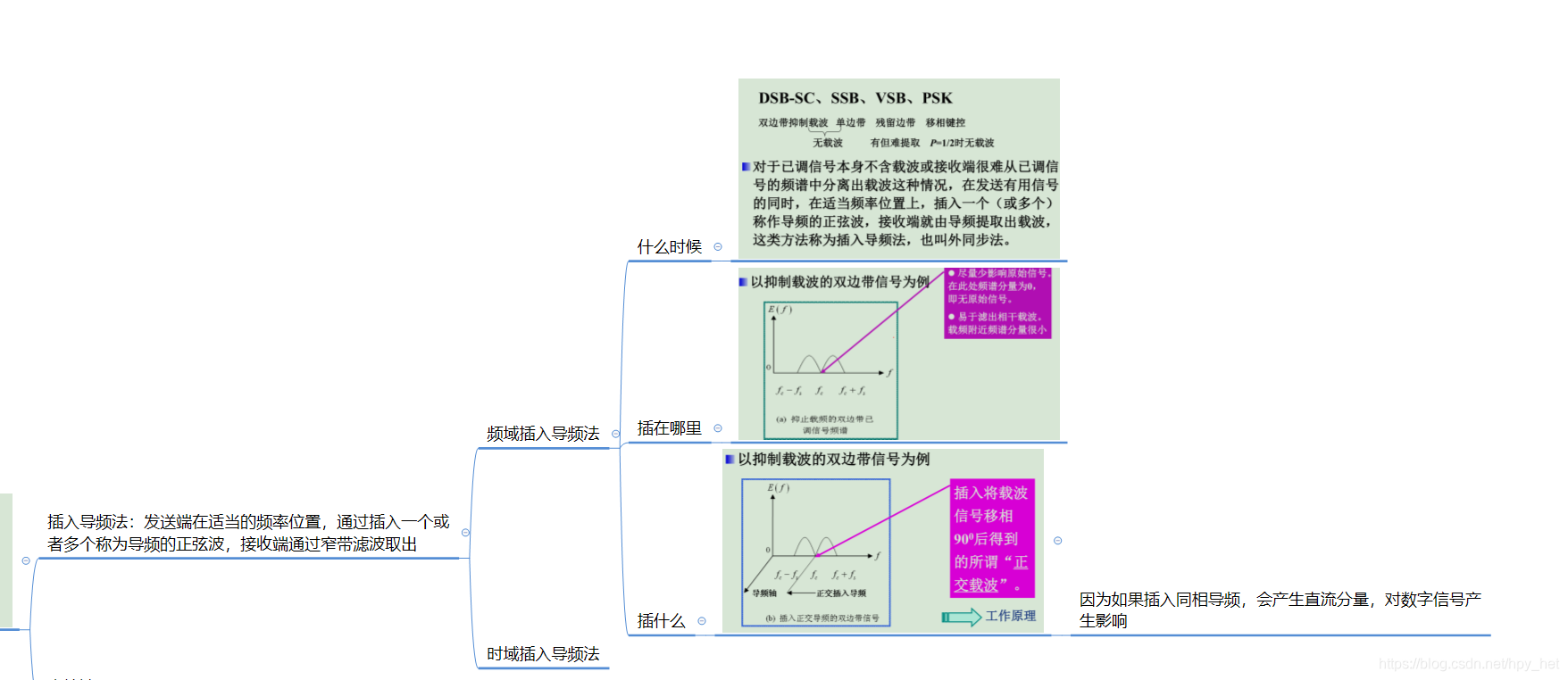

插入导频法

在这里插入图片描述

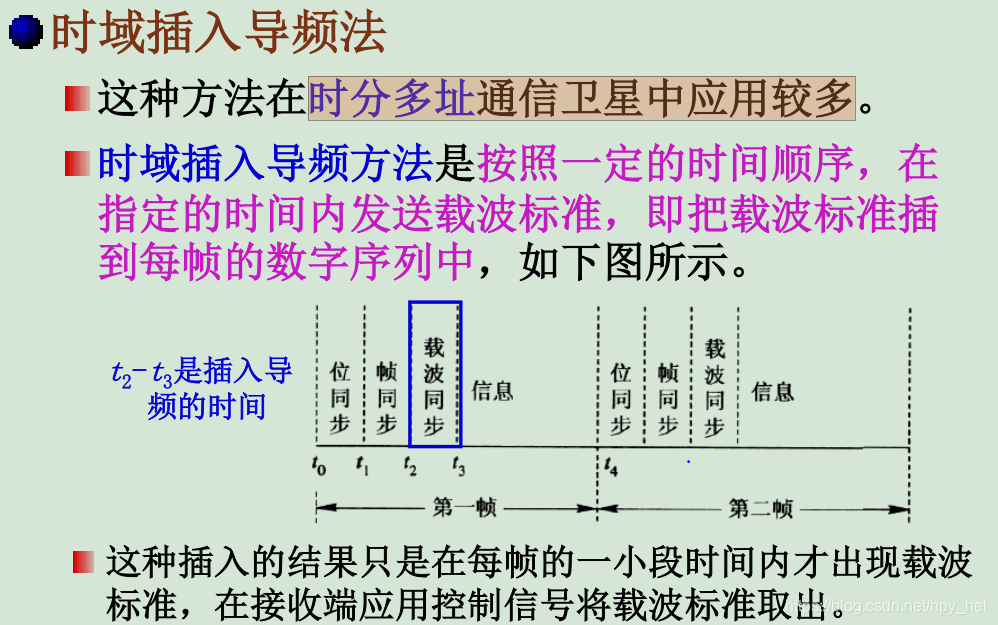

时域插入导频法

在这里插入图片描述

直接法

直接法：抑制载波的双边带信号不包含载波分量，但对该信号进行某种分线性变换后，可以直接提取出来。注意：2psk信号由于在fc处有较大的信号分量，因此不能用插入导频法，故也需采用直接提取法。

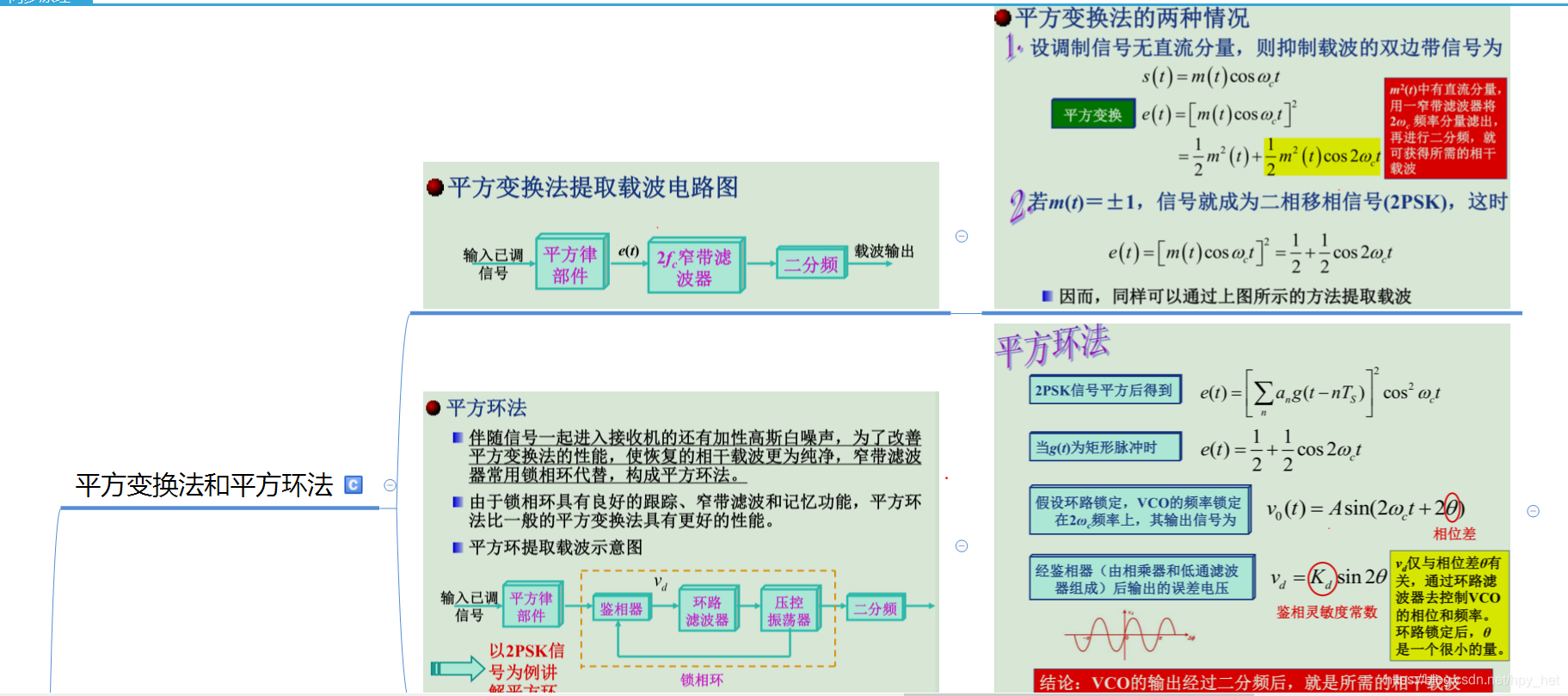

平方变换法和平方环法

在这里插入图片描述
平方环法会造成输出载波的180度的相位模糊问题，此时采用2dpsk方式

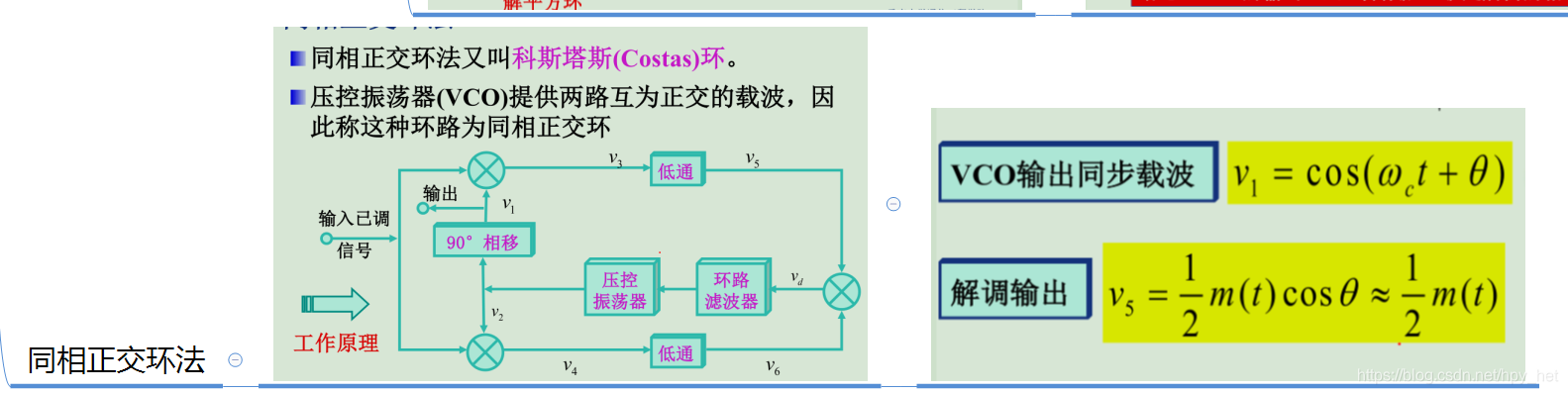

同相正交环法

在这里插入图片描述

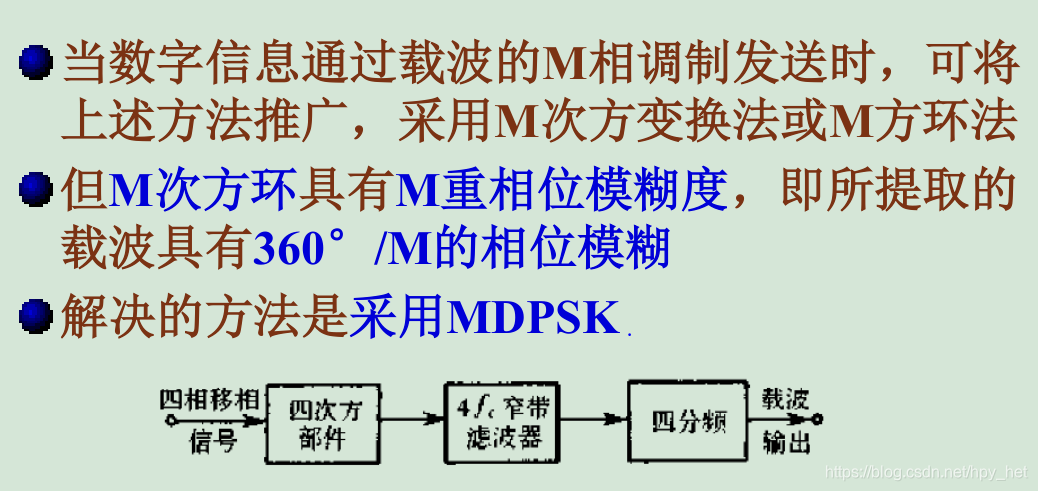

从多相移相键控信号中提取载波

在这里插入图片描述
