用nodeMCU制作无线MIDI转换器

无线MIDI转换器硬件部分：

供电：充电宝

开发板：nodeMCU

USB HOST：max3421

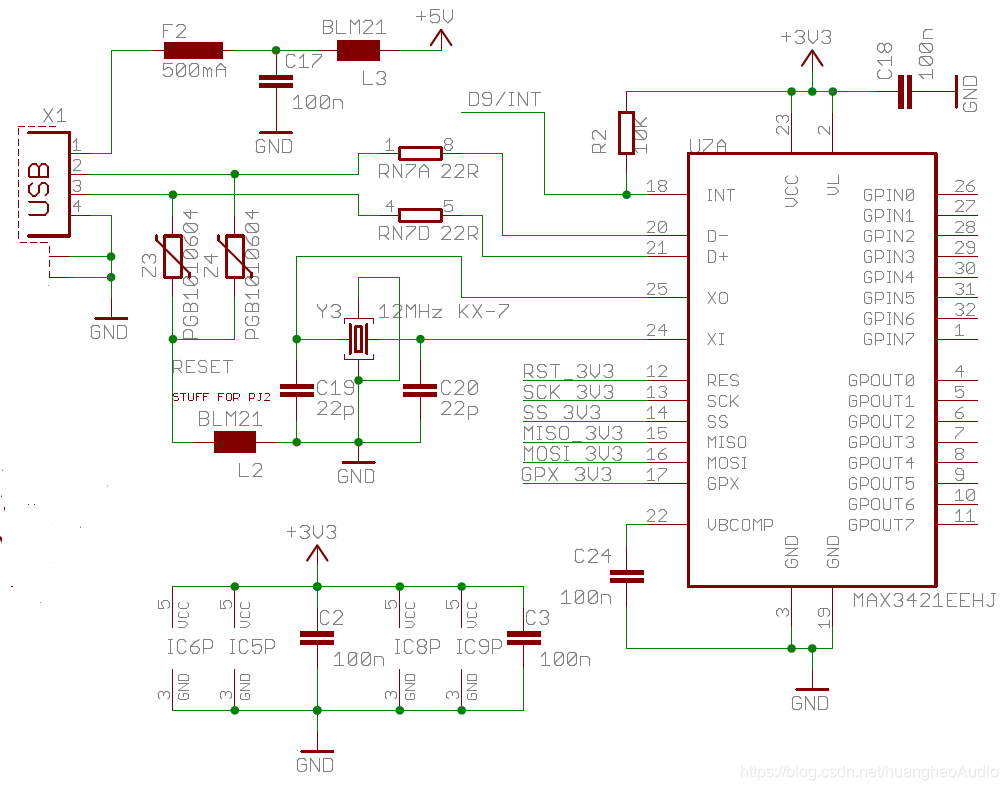

我们用的USB HOST芯片是max3421，原理图如下：





max3421原理图





MAX3421通过SPI方式连接nodeMCU，那么对应的就是D5，D6，D7，D8

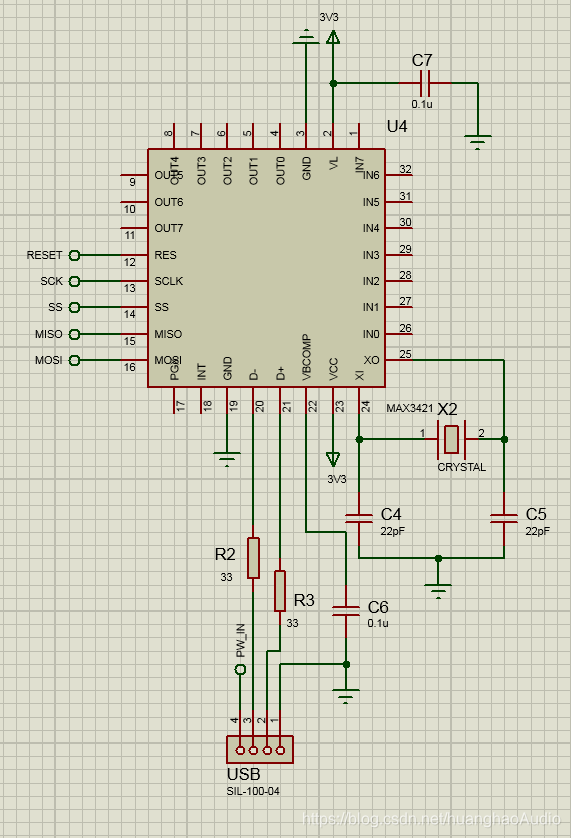

实际做板的时候，原理图还可以更简单的，我画的原理图精简了一些元件

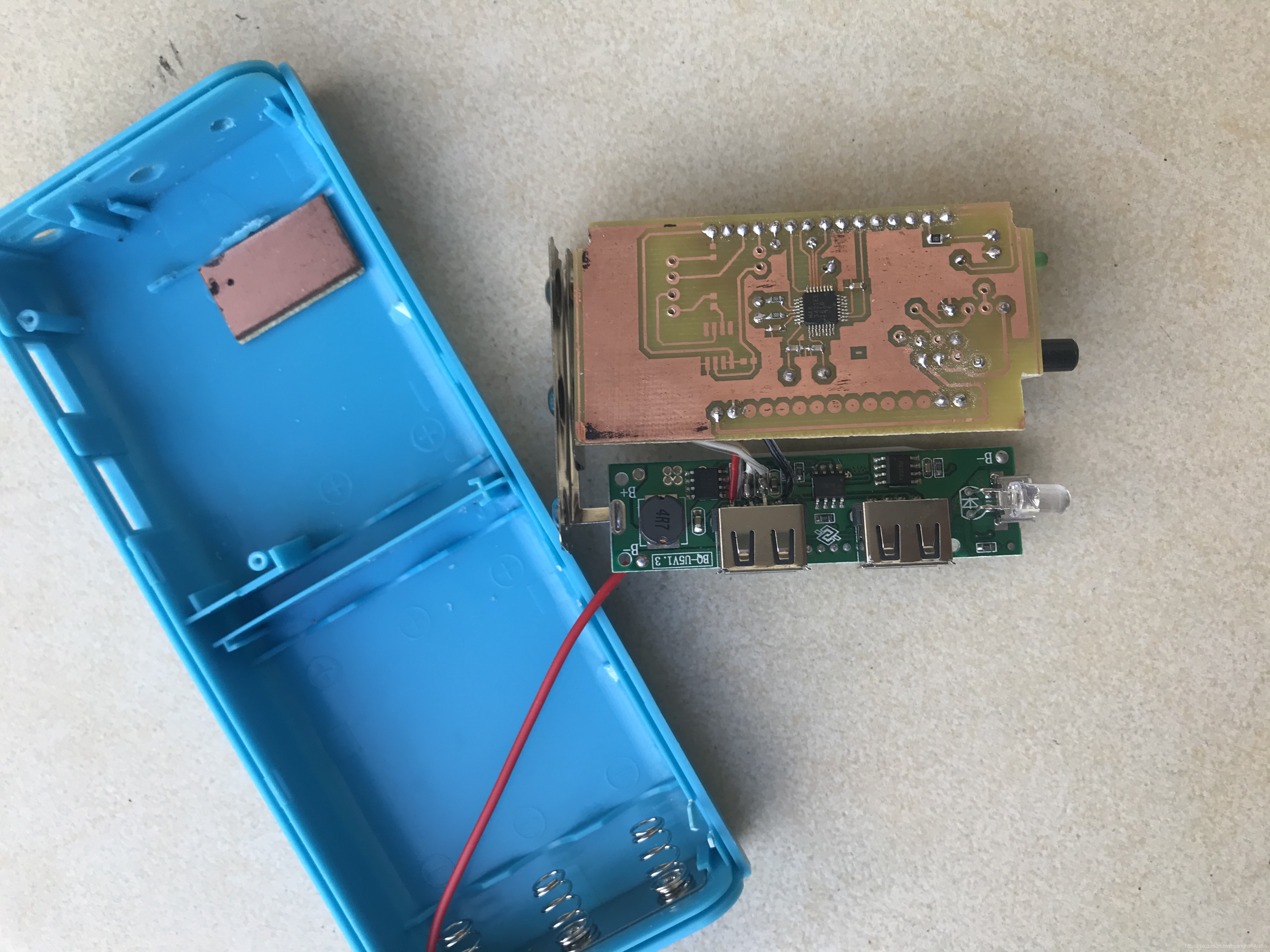

然后做板，做好之后的装进充电宝里，注意充电宝是用来给MIDI键盘供电的，充电宝本身的电路板的USB接口需要做一下调整，把d+和d-脱离充电板的焊盘，然后将d+和d-用导线连接到max3421的d+和d-上。
