文章讲述了如何将STM32F103C8T6最小系统板与USBTOTTL转换器正确连接，强调了引脚匹配和电源连接的重要性。通过编程，使用Keil软件编写了点灯程序，测试过程中提到了FlyMcu软件的使用，以及可能遇到的串口问题和解决方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

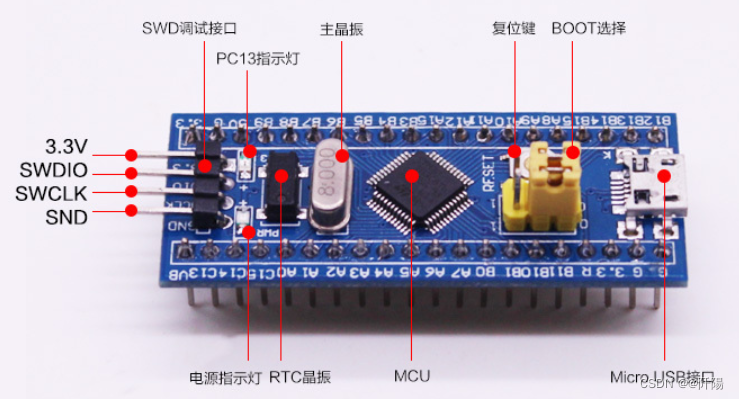

STM32F103C8T6最小系统板实物图：
在这里插入图片描述

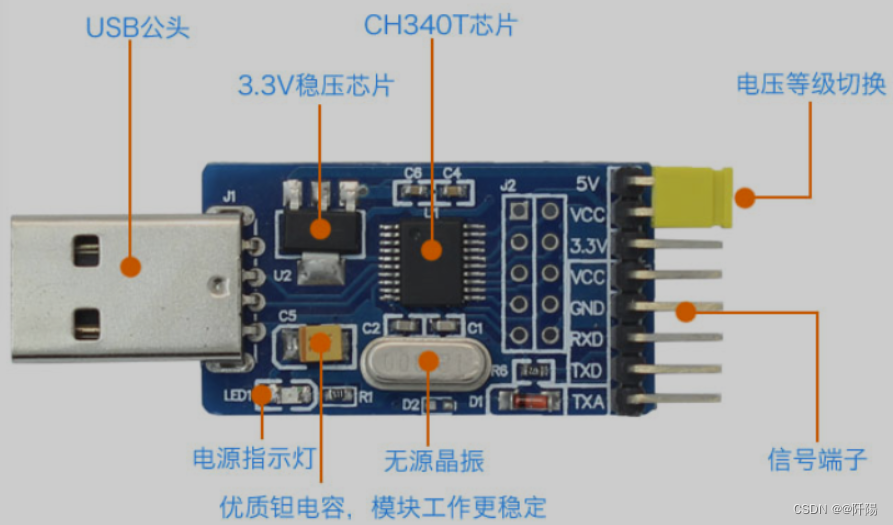

USB TO TTL 实物图：

引脚标识

通过观察可知，系统板中有以下引脚：3.3V、GND、SWDIO、SWCLK
而USB TO TTL有以下引脚：电源(5V、VCC 、3.3V、GND)、RXD、TXD。
两者无法直接通过接线连接。

可以先将GND连GND ,3V3连32系统板的3.3V，跳线帽将5V和VCC相连
通过查看数据手册，

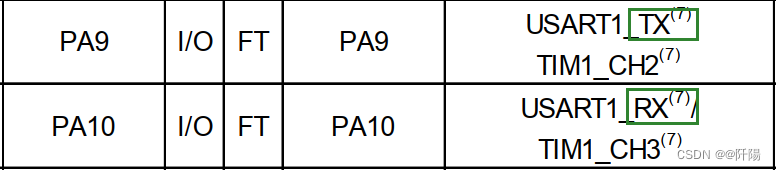

TX,RX所对应的引脚
系统板的TX、RX分别对应PA9、PA10引脚。
此时我们需要将两者的TX、RX的引脚交错相接，即USB TO TTL的RXD、TXD分别与系统板的TX、RX相接（即接入系统板的PA9、PA10引脚）。

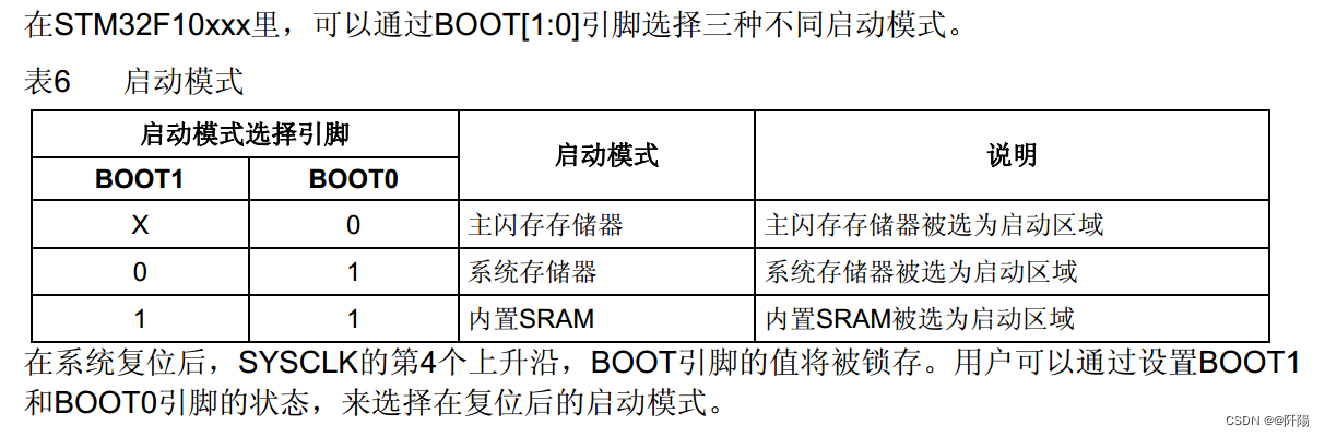

启动配置
在使用STM32F10XX时，我们一般使用系统存储器启动模式。
将BOOT0引脚置1，BOOT1引脚置0。

编写点灯程序进行测试

#include "stm32f10x.h"                  // Device header

int main(void)
{
//以寄存器方式编写点亮系统板自带的PC13
//	RCC->APB2ENR=0X00000010;
//	GPIOC->CRH=0X00030000;
//	GPIOC->ODR=0X00002000;

	//点亮外设PB12
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;

	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_12;
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;

	GPIO_Init(GPIOB,& GPIO_InitStruct);
	GPIO_SetBits(GPIOB,GPIO_Pin_12);  //设置该引脚为高电平

	while(1)
	{

	}

}

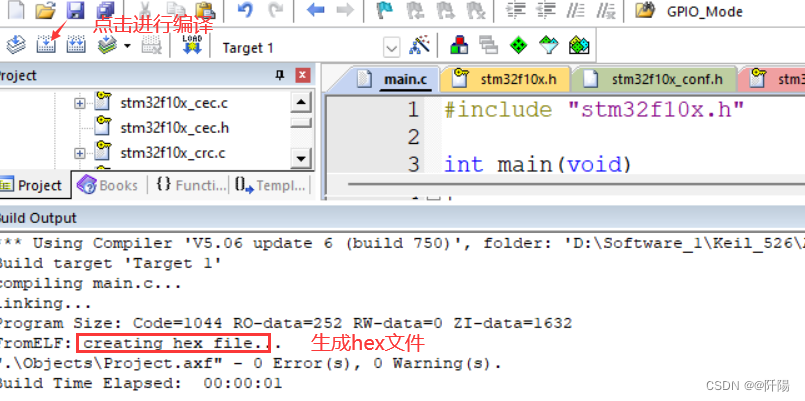

在keil软件中编写好代码后；
在这里插入图片描述

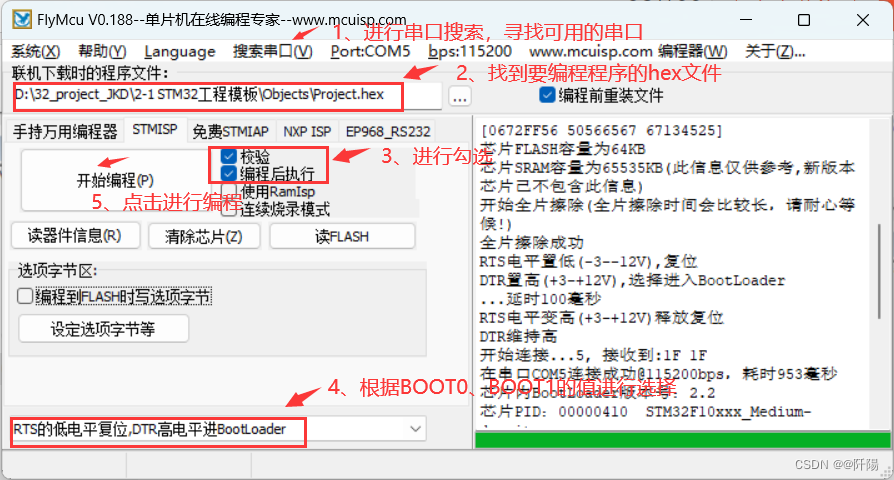

打开FlyMcu软件，进行如下操作：

1、如果没有搜索到串口或串口不可用，则可能是没有安装CH340插件，建议关闭防火墙进行安装。

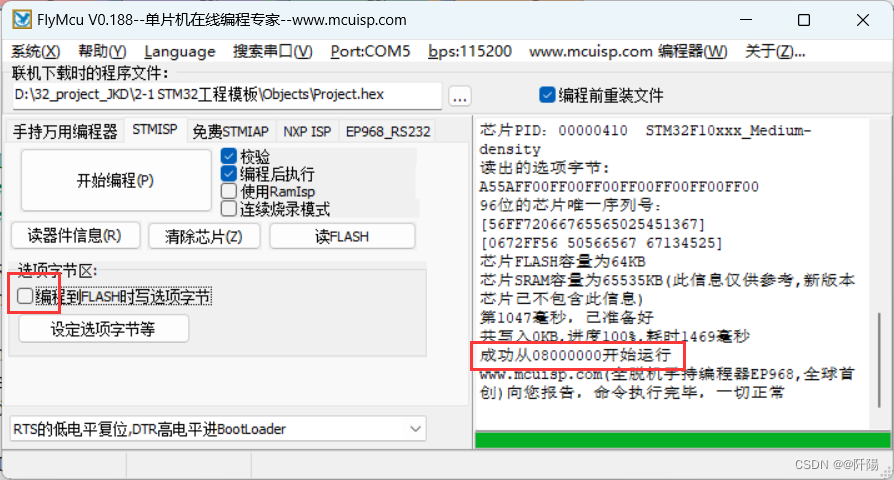

2、如果勾选了选项字节区，编程结果可能会出现从08000000开始出错的提示。但其并不影响结果，当然，如果对此介意的朋友，可有不勾选选项字节区即可。
在这里插入图片描述
测试结果显示：略。
