ZCU106开发板MIPI摄像头开发的示例程序【详细讲解】

摄像头的接口资料：MIPI-DSI、MIPI-CSI、LVDS等接口解析_夜风的博客-CSDN博客

开发板上的FMC接口资料：FMC标准以及FMC连接器介绍_woshizzai的博客-CSDN博客_fmc接口

说明：这个示例程序是基于ZCU102开发板的，Xilinx并没有在ZCU106开发板上搞这个示例程序的计划，因此这篇文章要做的就是把ZCU102的示例程序移植到ZCU106上面去，因此有很多需要注意的地方。（ZCU104也同理）
示例程序的目的就是从摄像头采集图像，然后用显示器显示出来。

参考资料：pg232-mipi-csi2-rx.pdf（示例程序的介绍【必看】）、LI-IMX274MIPI-FMC_datasheet.pdf（摄像头的文档，可以在摄像头的官网上下载。用来查找摄像头数据线、时钟等端口）、ug1244-zcu106-eval-bd.pdf（查找zcu106开发板的管脚分配）、Solved: ZCU106: MIPI RX example - Community Forums (xilinx.com)（前人踩过的坑）、Solved: mipi CSI-2 RX ZCU106 - Community Forums (xilinx.com)（MIPI ip核的设置）、Solved: MIPI interface Technology Development issues (gree... - Community Forums (xilinx.com)（最终图像发绿的问题）

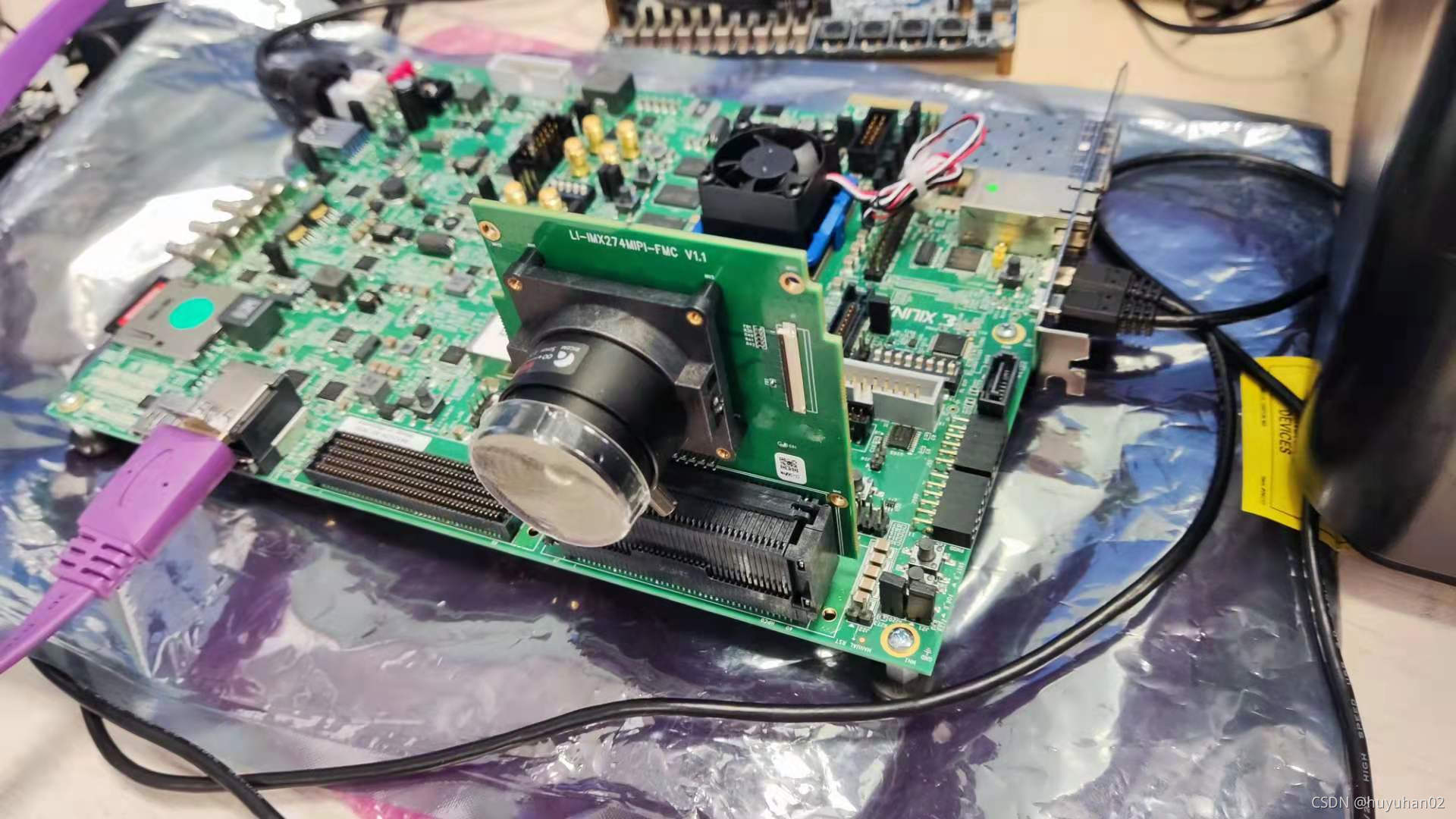

硬件：ZCU106开发板、LI-IMX274MIPI-FMC摄像头、HDMI的数据线及显示器以及用来跑程序的电脑和两根usb线（一根下载线、一根UART串口线）。HDMI线插在开发板的上面的HDMI接口，摄像头插在HPC0 FMC接口。

开发环境：

1. Xilinx从2019.2开始将SDK集成到了Vitis中，Vitis不能自动导入Hardware，因此用起来比较麻烦。但是2020.1之前的版本中没有集成MIPI CSI-2 Tx Subsystem核的许可，使用时还要在Xilinx许可证网站上专门勾选这个ip核的许可证。2020.1以及之后的版本就在Xilinx许可证网站上下载免费的evaluation许可证就可以了。总之要先解决许可证的问题，否则示例工程会生成失败。
2. 首先要参考vivado多线程编译设置(一劳永逸方法)_yundanfengqing_nuc的专栏-CSDN博客，设置vivado多线程，否则后面综合的过程会非常慢。
3. 下面使用的电脑CPU是i5-7500（辣鸡），内存16G。

下面是Vivado 2018.3环境下的操作：

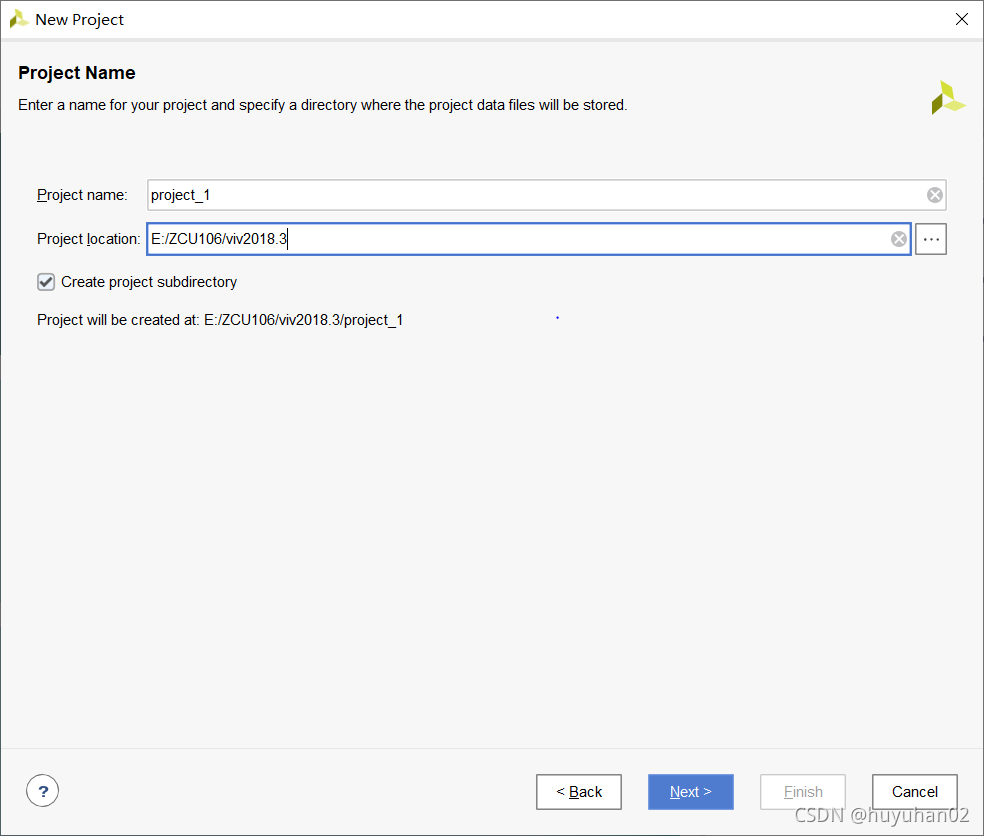

1. 新建一个空白project，开发板选择随意，但是要注意在windows系统下有路径长度的限制，在选择创建路径的时候路径名称不要太长，否则之后编译的过程中可能出错。

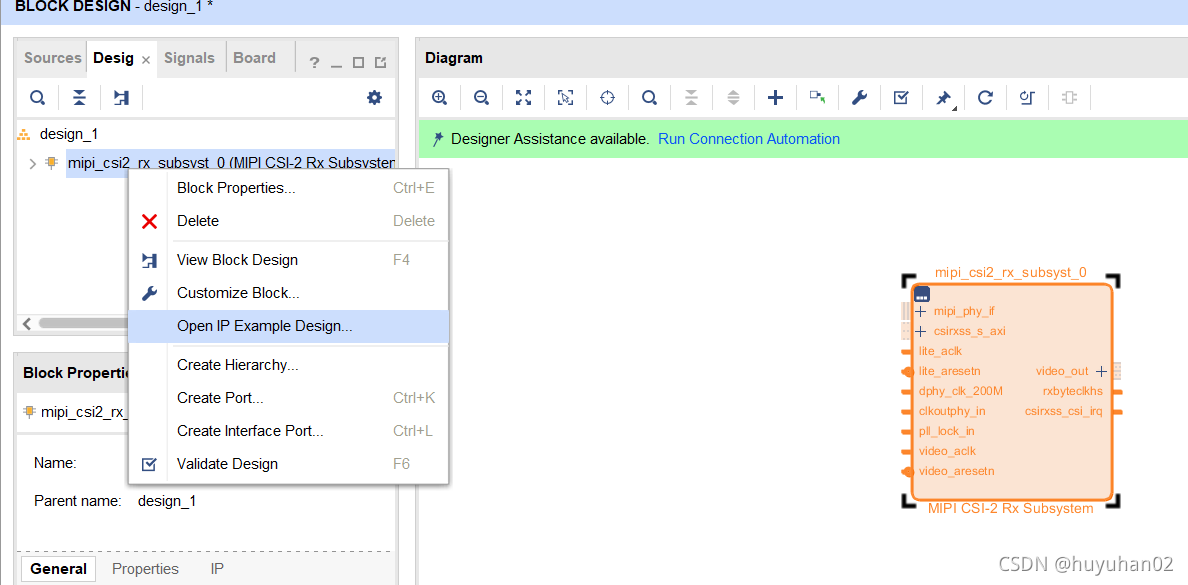

2. 创建好之后Create Block Design，添加一个MIPI CSI-2 Rx Subsystem ip核，在左侧的design中右键，点击Open IP Example Design。此时vivado会自动创建一个示例工程，等待创建完成，大概需要10几分钟的时间。新的工程建好后就可把旧的关掉了。

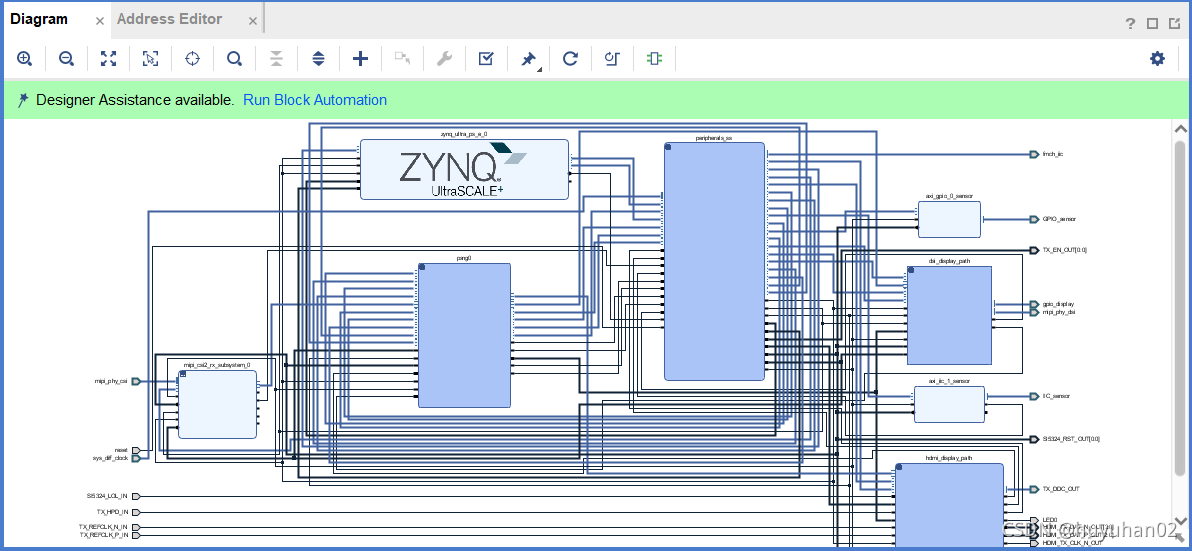

3. 创建好之后长这个样子，此时不要点Run Block Automation。为了防止后续的误操作，此时可以先把这个工程备份一份，选中整个工程的文件夹复制粘贴即可，后续如果要重来的话，把文件夹里的“- 副本”删掉，路径中不能有中文。
   此时先不急操作，先把vivado关掉，重新打开vivado，open project，选择这个工程的xpr文件，相当于重开一次。因为刚创建好的时候vivado使用的是non-project模式，重开之后使用的是project模式。non-project模式可能会对后续操作造成一些问题，详见Solved: ERROR: [Common 17-69] Command failed: write_hw_pla... - Community Forums (xilinx.com)、AR# 70400: Vivado IP Flows - Synthesizing a Block design in non-project mode fails with ERROR: [Synth 8-439] module '<hls IP submodule>' not found (xilinx.com)

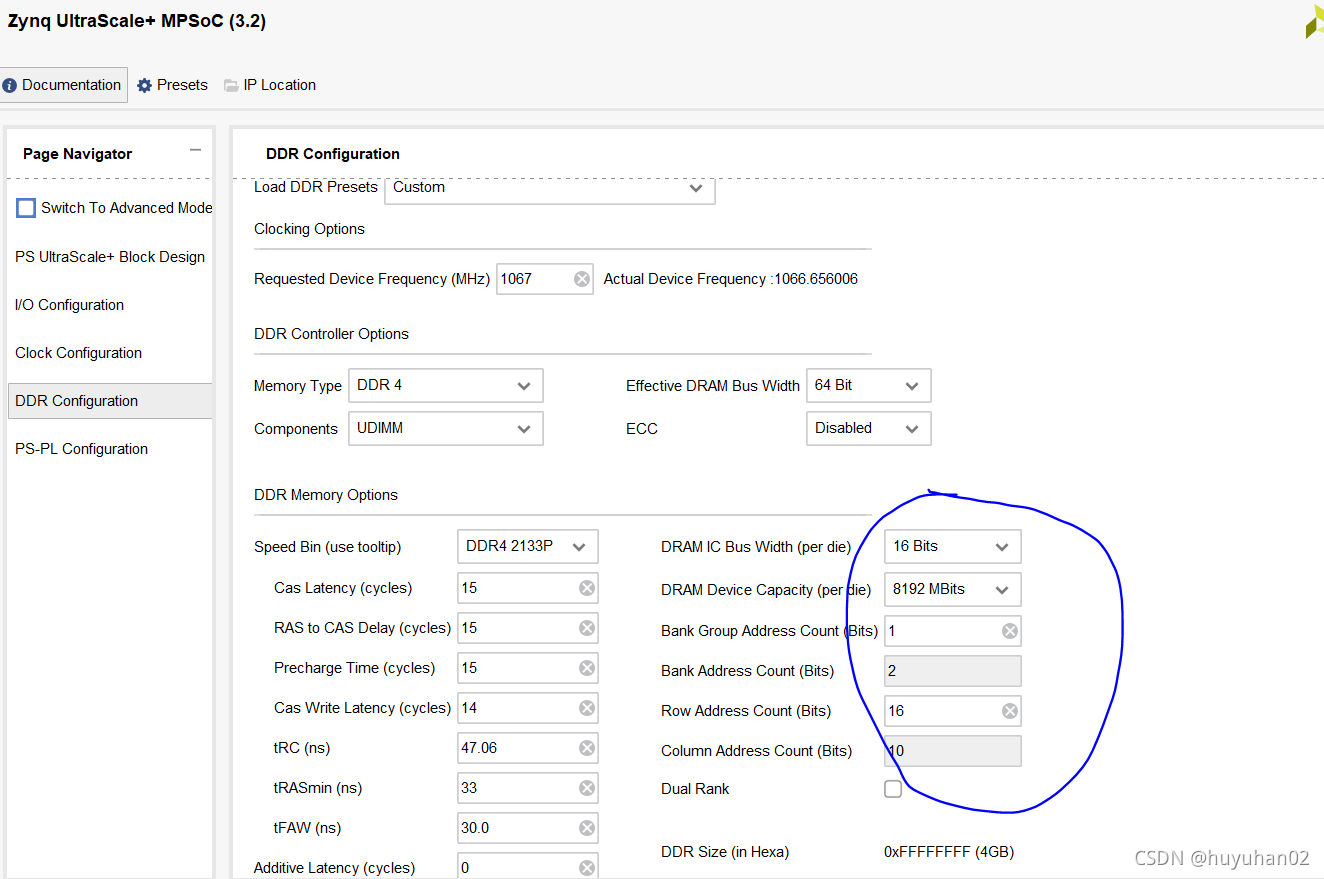

4. 重开之后Open Block Design，首先配置ZYNQ 那个IP核，双击ZYNQ UltraSCALE那个IP核，配置DDR4。注意蓝圈中的设置，如果是使用了某些芯片的ZCU106开发板，是需要这样设置的，另外一些则不需要。这个问题详见【分享】解决新的ZCU106单板运行helloworld异常的问题 - 云+社区 - 腾讯云 (tencent.com)、AR# 71961: Design Advisory for Zynq UltraScale+ MPSoC ZCU102 and ZCU106 Evaluation Kits - DDR4 SODIMM change (xilinx.com)，不只是这个工程，其他工程中也都要这样设置。由于我用的是新版的，需要这样设置。如果是旧版ZCU106要按照旧版的设置。这里默认的设置是ZCU102的，如需更改则一定要更改。
   然后PCIe、SATA、Display Port都是多余的，最好在这里取消勾选这些接口，否则可能带来不必要的麻烦。

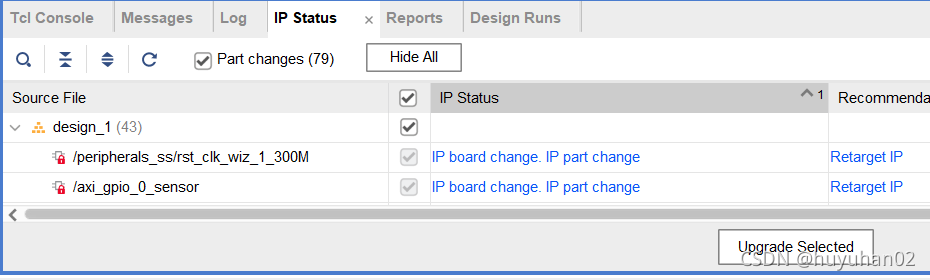

5. 配置好ZYNQ UltraSCALE后要换开发板设置，方法是点击左侧的PROJECT MANAGER 中的Settings，在Project Device中选择ZCU106开发板。点击OK，vivado会自动更改一些东西。设置好之后会提示有一些block需要升级，这里点击Report IP Status，需要等待几分钟。进度条结束后下面会出现IP Status的窗口，此时点击Upgrade Selected，升级ip核。升级结束后会出现Generate Output Product的窗口，这里要点击skip，先不要生成output，然后会有critical waring的窗口，点击OK，然后就可以把IP Status窗口关掉了。

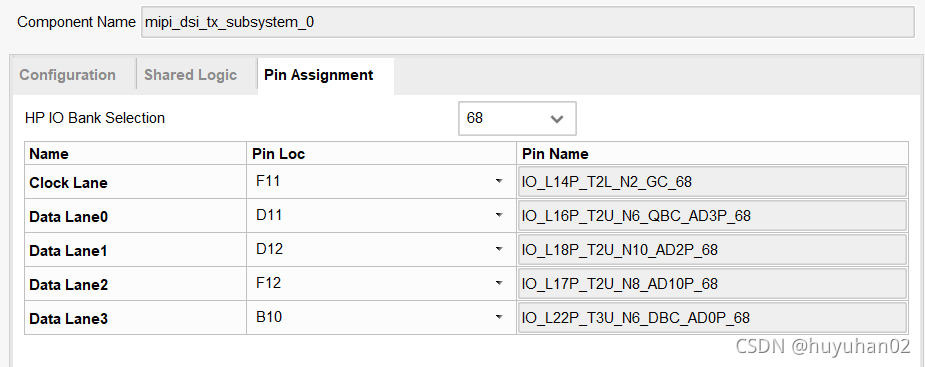

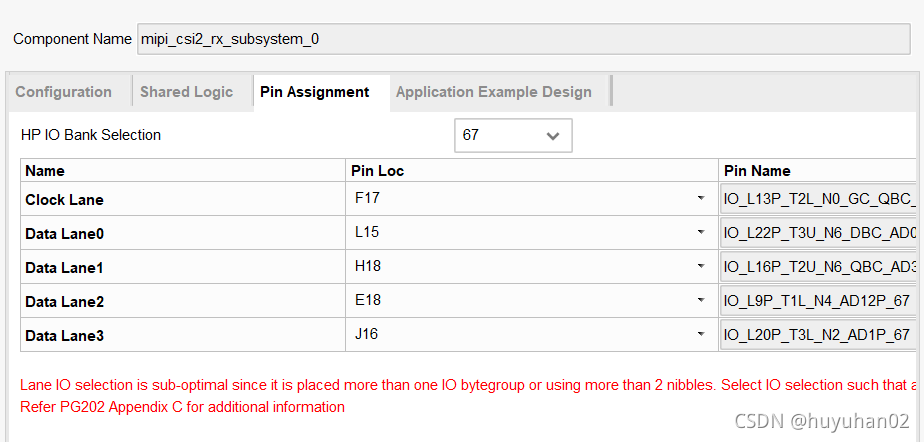

6. 现在配置MIPI CSI-2 Rx Subsystem 和MIPI CSI-2 Tx Subsystem这两个ip核。这步一定不能忽略。MIPI CSI-2 Rx Subsystem就在默认的Digram窗口中，MIPI CSI-2 Tx Subsystem在dsi_display_path中，需要双击打开dsi_display_path才能找到。按下图所示设置他们的Pin Assignment，这里参考了Solved: ZCU106: MIPI RX example - Community Forums (xilinx.com)。


   （这一步其实就是把摄像头的接口和FPGA的管脚对应上，正常的流程应该是先在LI-IMX274MIPI-FMC_datasheet.pdf中找到摄像头CSI时钟线数据线对应的FMC pin，再在ug1244-zcu106-eval-bd.pdf中找到FMC pin对应的FPGA pin。由于这个实力中有现成的管脚分配结果，是别人之前找好的，可以直接用。如果没有的话，就得按照这个流程自己去找这些管脚。）

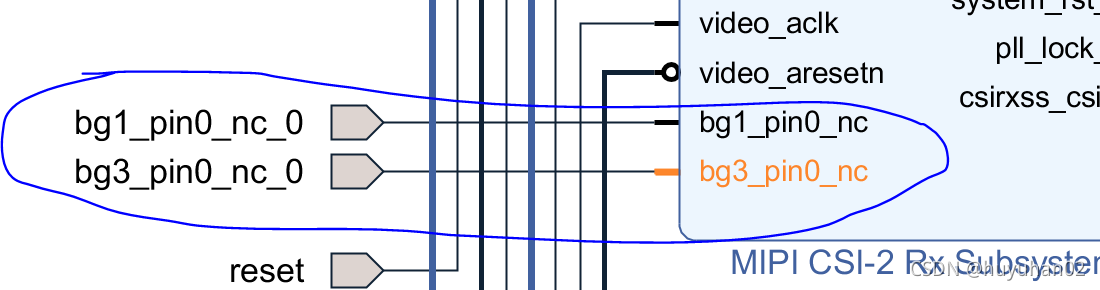

   设置好之后再回到Digram窗口中，找到MIPI CSI-2 Rx Subsystem，现在它多出来了两个端口（bg1、bg3），右键选中这两个端口，点击Make External，接两条线出来。然后就可以按ctrl+s保存block design了。

   这里需要说明的是MIPI CSI-2 Rx Subsystem完成的功能是从摄像头读取数据，因此它的管脚必须正确设置。而MIPI CSI-2 Tx Subsystem完成的功能是向DSI显示屏输出视频信号，在这个例子中我们没有用到DSI显示屏，因此这个管脚似乎也可以不用修改。但是必须要保证这两个IP核中的Pin Assignment设置要和后面要修改的xdc文件中的管脚分配保持一致，否则最后写比特流文件的时候会出现错误。
   关于这个DSI显示屏，可以看到摄像头的电路板上有一个34pin的排线插口，这个就是DSI显示屏的插口。完整的示例程序是可以选择视频的输出路径的，可以以HDMI显示器为输出，也可以以这个DSI显示屏为输出。具体信息可以参考pg232-mipi-csi2-rx.pdf这个文档，在DocNav软件中可以找到Xilinx的这些官方文档。由于这个显示屏不太容易买到，因此这里我就没用它。
7. 保存好Block Design后点击左侧的Run Synthesis，开始进行综合，如果设置了多线程的话大概需要1个小时的时间，cpu占用很高，此时基本上干不了别的，只能等它完成。综合的过程中最好把vivado的窗口最小化，否则可能会卡死。
   综合完成后先不要Run Implementation。



8. 综合完成后点击左侧的Open Elaborated Design中的Schematic，打开管脚分配的窗口。此时会弹出来一个Critical Messages，可以发现里面的警告都和mipi_example_zcu102.xdc有关。这是因为它默认的管脚分配是基于ZCU102的，在后面还要修改，因此它们是可以忽略的，点击OK即可。

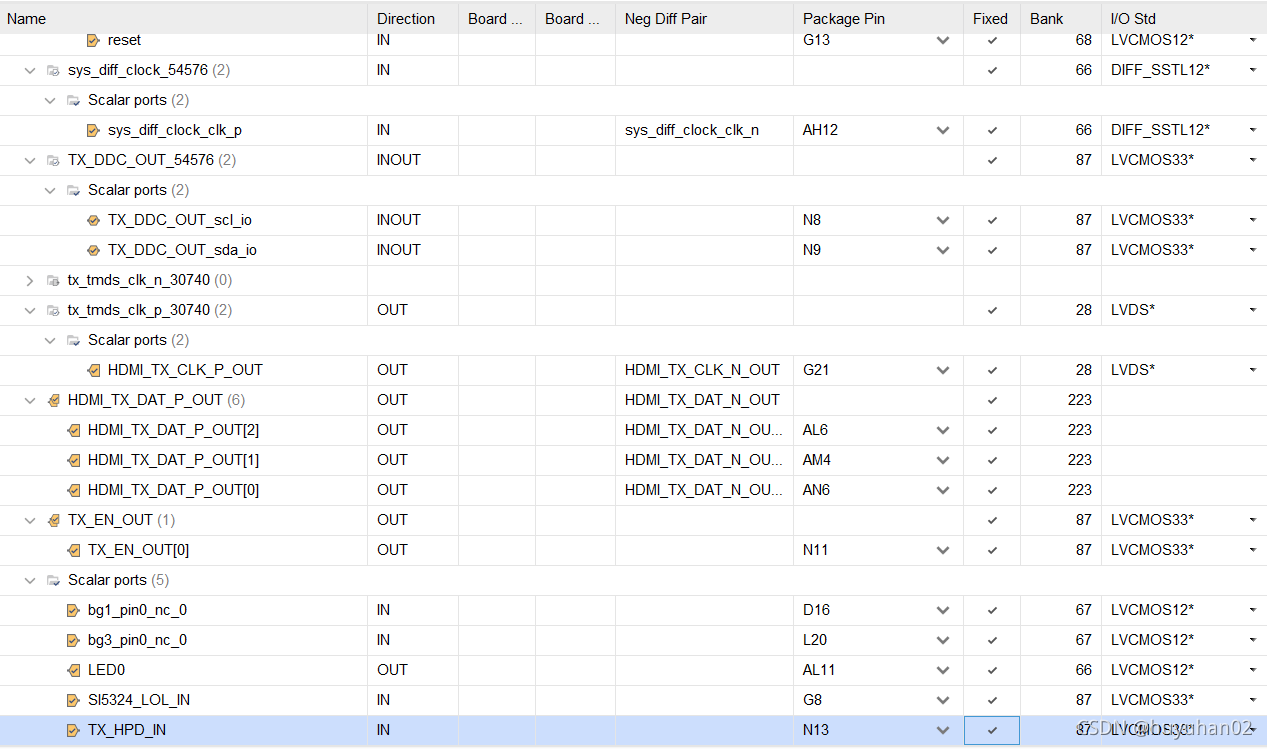

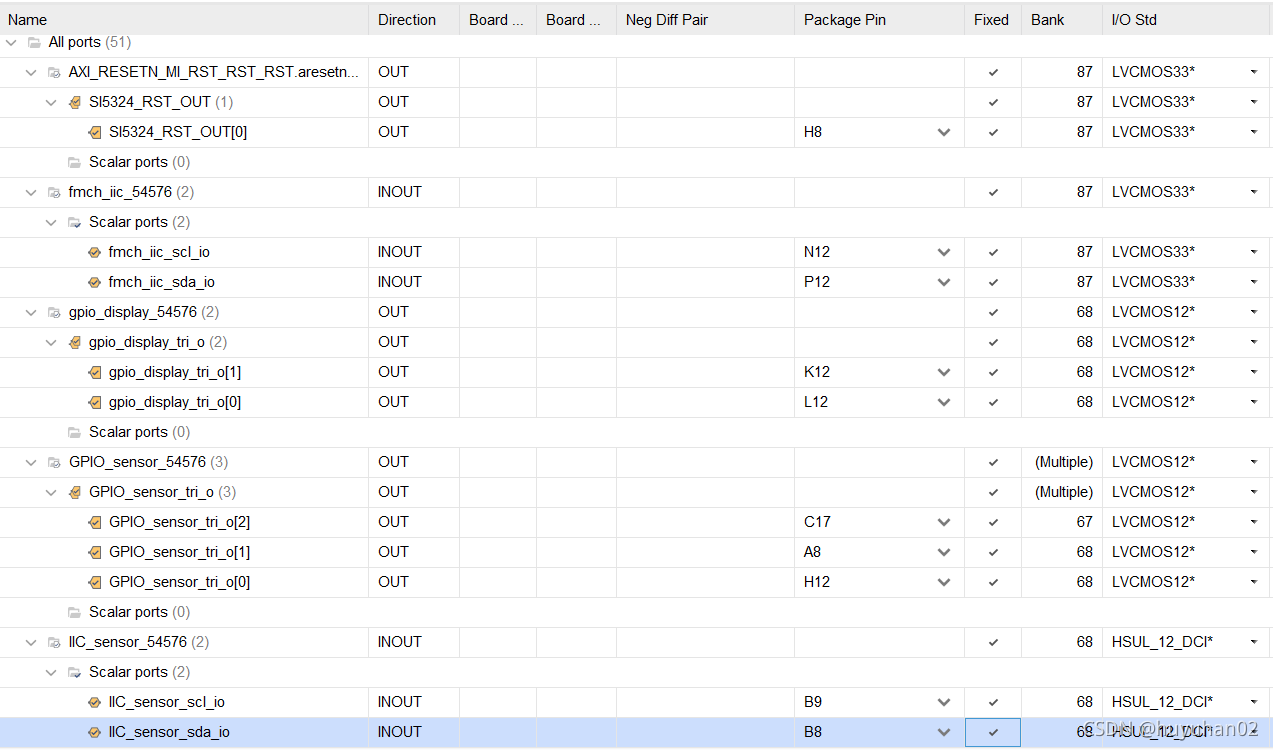

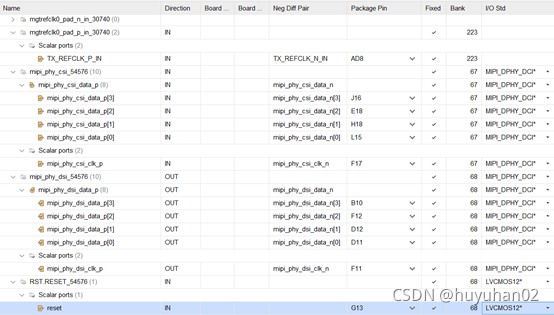

   按下图进行管脚分配。注意reset和LED0在更改Package Pin之后I/O Std并没有随之改变，还是红色，需要手动调整I/O Std。这个管脚分配过程就是把ZCU102的管脚改成ZCU106的，参考了Solved: ZCU106: MIPI RX example - Community Forums (xilinx.com)中用户“msh”回答，其中有个回答里附了一个excel表，就是这个管脚分配。

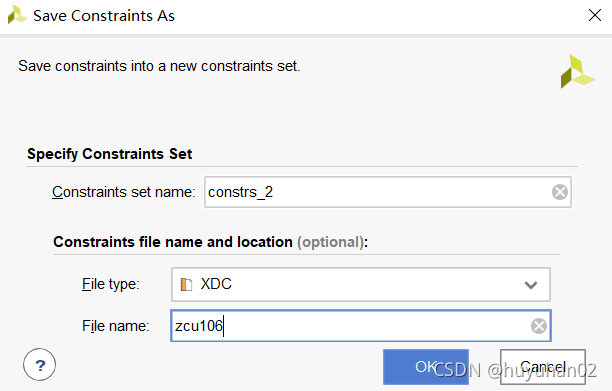

9. 保存管脚分配，弹出Save Constraint窗口，选Save或者Create应该都可以，我选的Create，新建了一个约束文件，和之前的zcu102形成区别。

10. 此时显示Synthesis Out-of-date，那就再综合一下，这次用不了多久。
    综合完成后还是先不要Run Implementation

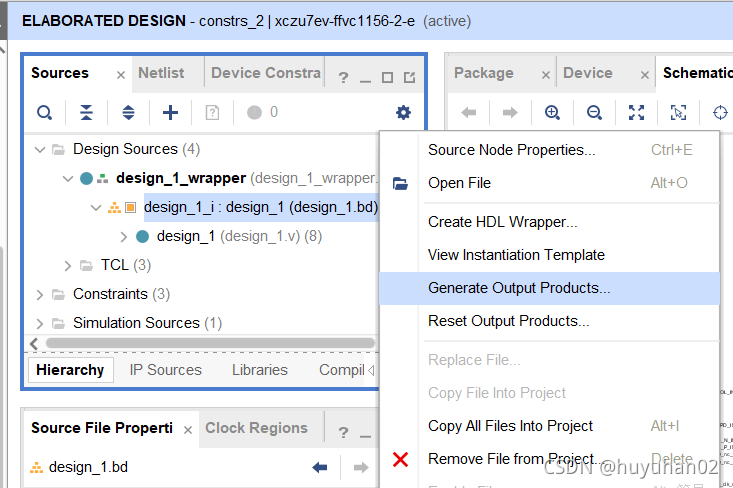

11. 在Sources这里找到design_1_i，右键，选择Generate Output Products。



12. 生成结束后，就可以进行硬件设计的最后一步，点左侧的Generate Bitstream。在写比特流之前，程序会自动Run Implementation。这个过程会持续半个小时左右。

13. 比特流生成结束后，File-Export-Export Hardware，输出时要include bitstream。然后再launch SDK，打开SDK，此时vivado中的操作就结束了。

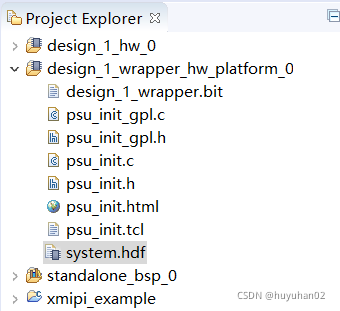

14. 打开SDK后可以看到这些。其中design_1_hw_0是示例中自带的ZCU102的平台工程，xmipi_example是示例的应用工程，standalone_bsp_0是xmipi_example的板级支持包。在这里design_1_hw_0和standalone_bsp_0都是没用的，可以直接删掉，右键，delete，删除的时候可以选中delete project contents on disk。xmipi_example也需要右键，delete，但是删除的时候不能选delete project contents on disk，因为里面的代码还要用。删完后应该只剩一个design_1_wrapper_hw_platform_0。

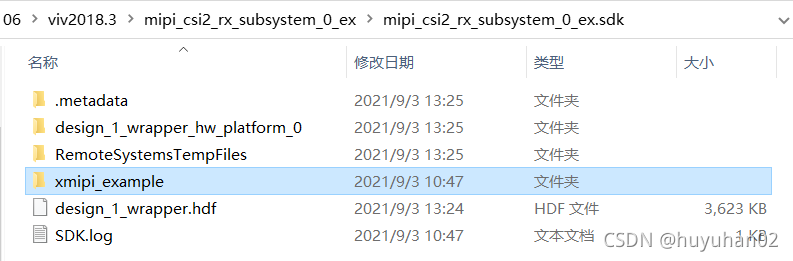

15. 在项目的目录里找到mipi_csi2_rx_subsystem_0_ex.sdk这个文件夹，下面有一个xmipi_example文件夹，这就是刚才从SDK工作空间中移除的那个。把它剪切到其他地方去，比如桌面上。

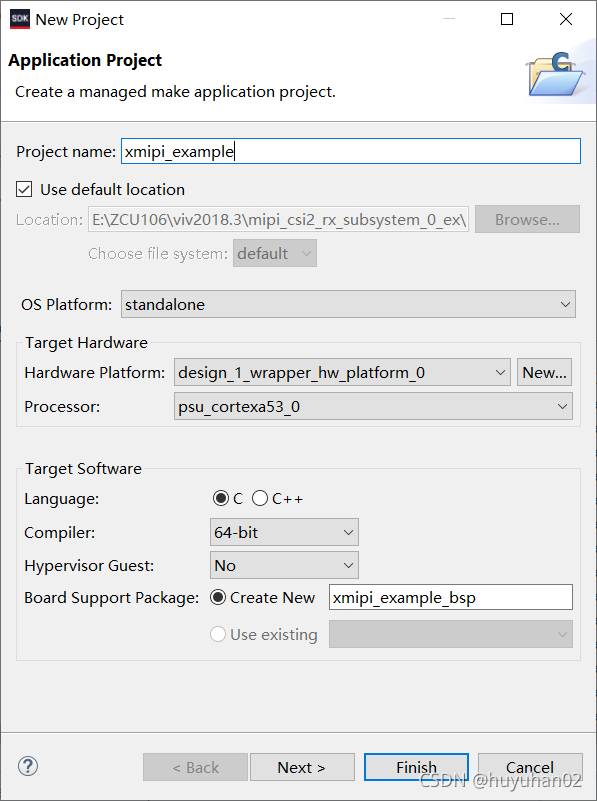

16. 回到SDK，File-New-Application Project，新建一个应用工程，名称还叫xmipi_example，设置如下。点Next，下一步选择Hello World，点Finish。

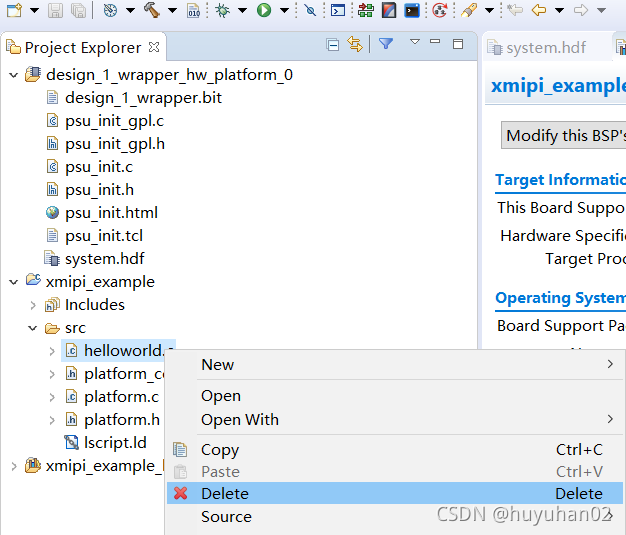

    17.把这个工程中的src中的helloworld.c删除。

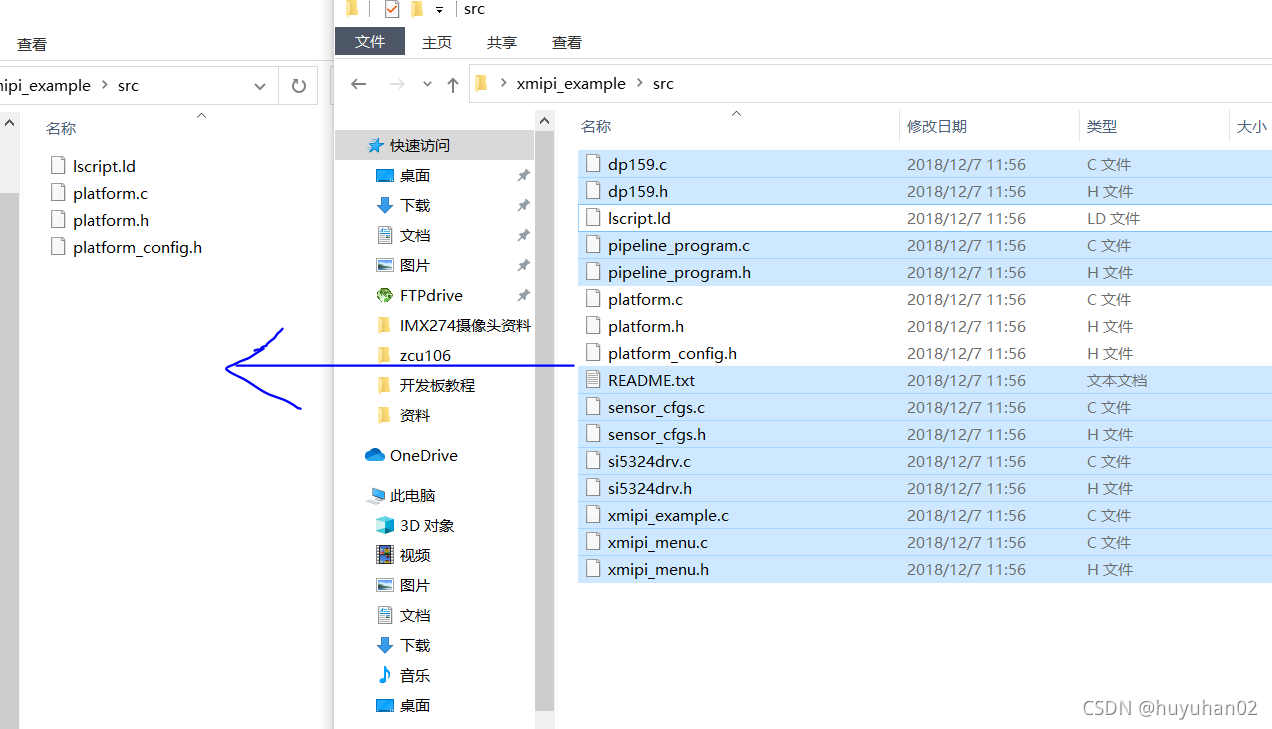

    18.这步比较关键。打开项目目录下mipi_csi2_rx_subsystem_0_ex.sdk文件夹中的xmipi_example中的src，再新建一个窗口打开刚才剪切出去的xmipi_example中的src。注意不要搞混，第一个是现在工作目录中的项目，第二个是已经移除出去的项目。把第二个中的除了lscript.ld和platform开头以外的所有文件复制到第一个当中去。



    回到SDK，右键选择xmipi_example，Refresh，可以看到这些文件已经添加进来了。

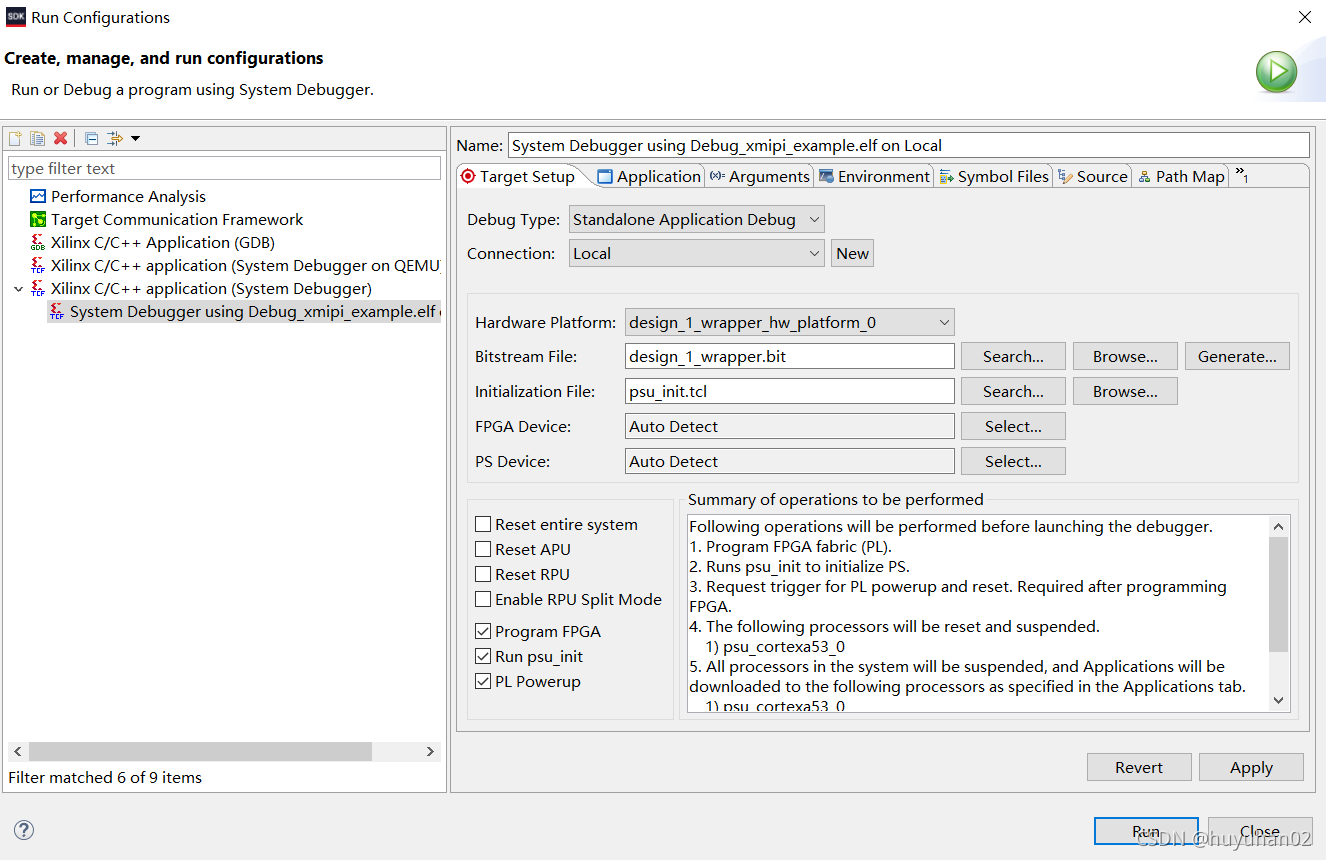

    19. 右键选择xmipi_example，Build Project。Build完成后，右键选择xmipi_example，Run As-Run Configuration，按下图设置，注意要勾选Program FPGA，等后续操作好就可以点Run来烧程序了。主要工作到此结束了。

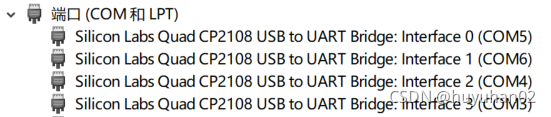

    20. 下面用USB线连接开发板和电脑，一根UART串口线，一根JTAG线。SW6开关拨至0000，打开开发板电源。设备管理器里读出来四个串口，两个PL的，两个PS的。我这里COM5对应了PS侧的UART0。默认的输入输出应该就是UART0，如果是UART1的话那就是COM6了，这个输入输出的设置可以在bsp的设置中选择。

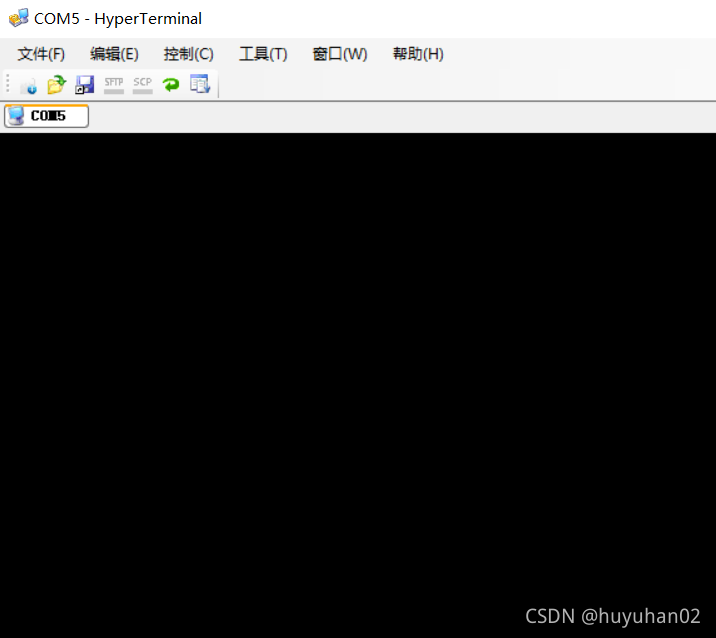

    用一个超级终端连接COM5，用115200的默认设置即可。

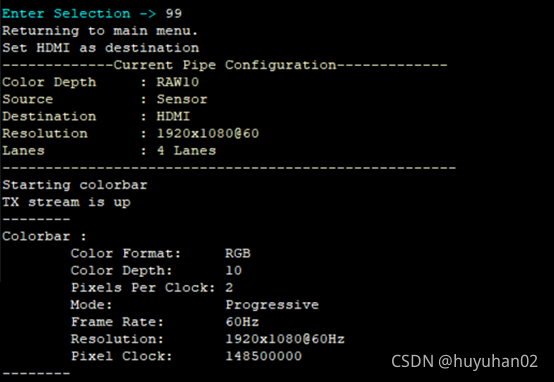

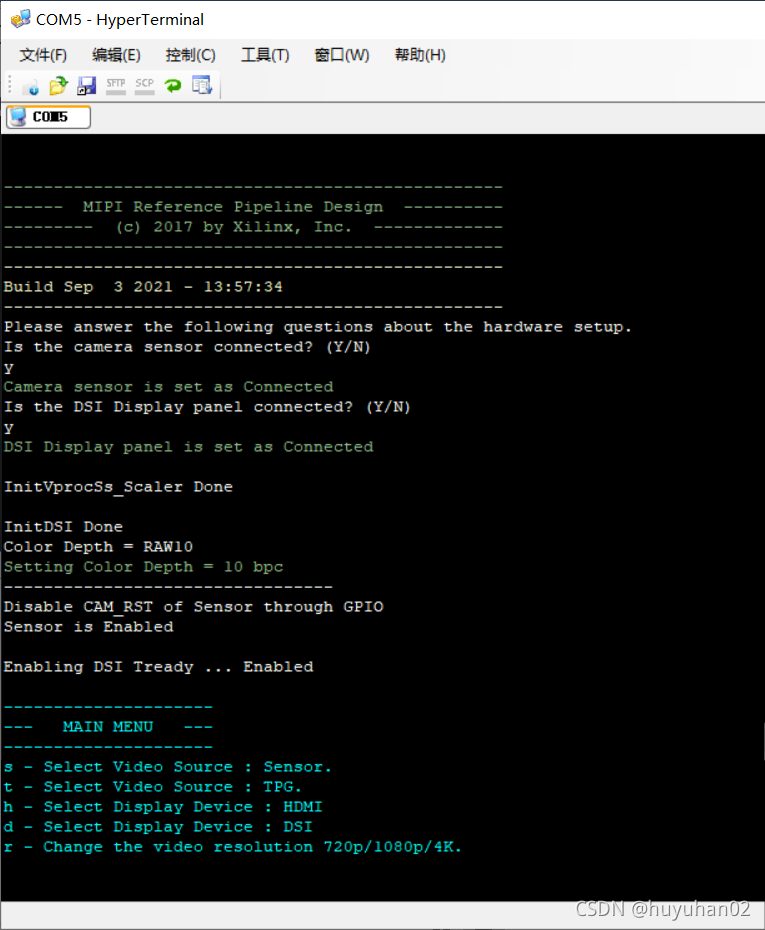

21. 点击刚才的Run来烧程序，烧好之后终端里就有提示了。摄像头已经连接，所以输入y，DSI显示器虽然没有连接，但是还是要输入y。原因是如果选择没有DSI显示器的话，默认的输出就是HDMI，但是初始的输出分辨率是4K，而我的显示器不支持4K，所以会报错，报错之后就要重新烧程序了，所以按照他的菜单提示操作，先让默认输出是DSI显示器，然后再更改到1920的分辨路，再把输出改成HDMI。

此时，就是摄像头的图像，输出到显示器上了。可以看到图像发绿，这个问题之前的人也遇到过，好像还没有硬件层面的解决方法，具体可以参考Solved: MIPI interface Technology Development issues (gree... - Community Forums (xilinx.com)

到这里示例程序就完成了。

---

更新：图像发绿的问题可以通过调整色彩校正矩阵的参数来实现。

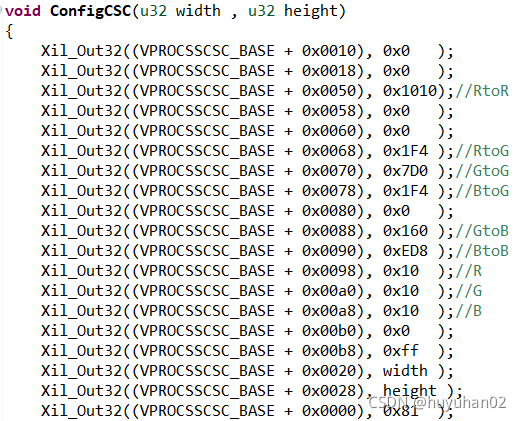

Video Processing Subsystem这个ip核的作用是进行色彩校正。在SDK中找到void ConfigCSC(u32 width , u32 height)这个函数，下面列出的这些寄存器就是色彩校正矩阵的一些参数，具体每个寄存器的含义要参照pg231这个文档。参数做如下调整，可以实现比较好的效果。
