设计CNG加气站的详细说明书及配套设施分析与计算

CNG加气站设计

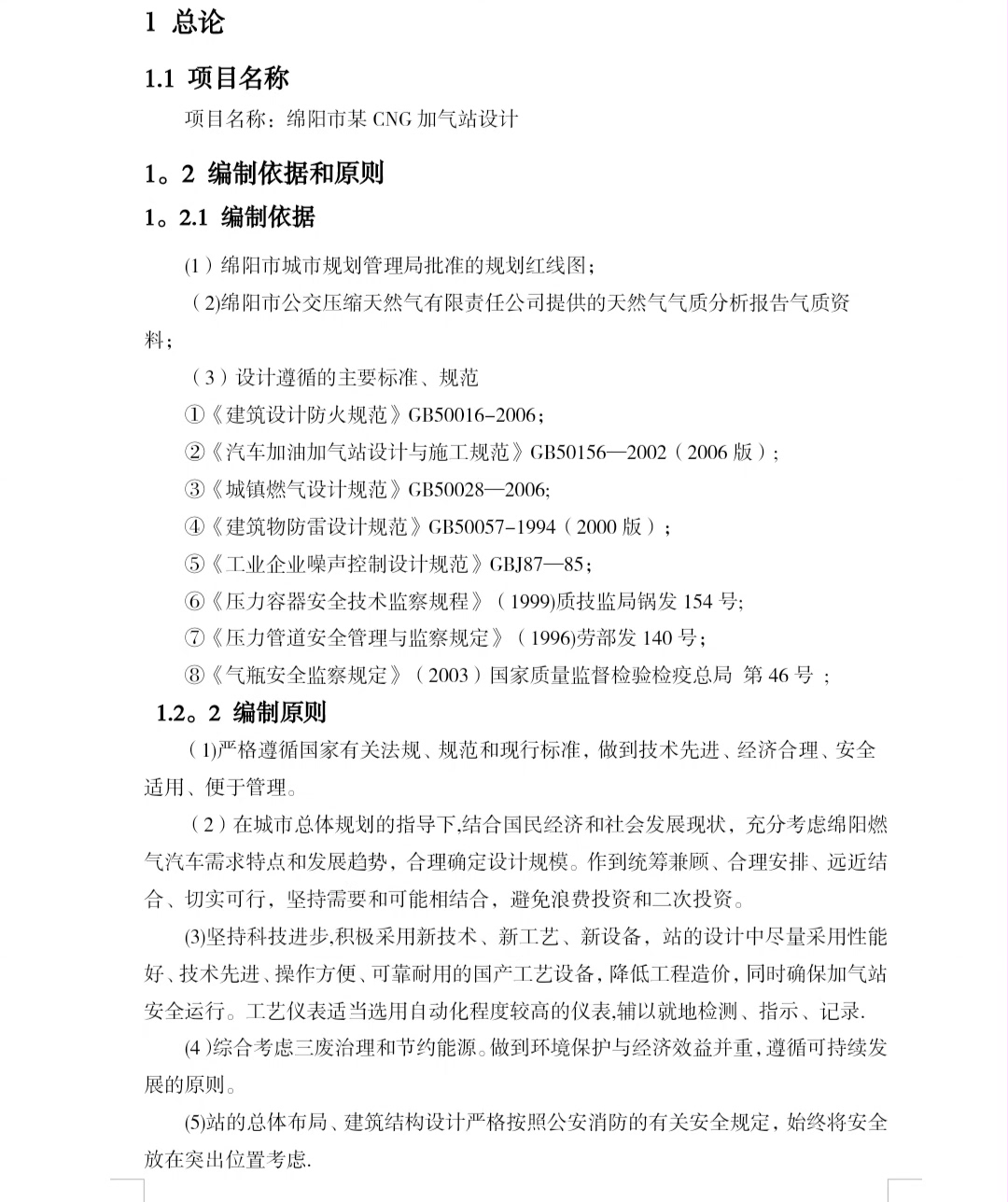

本设计说明书共包括12个部分：在第一个部分主要介绍了压缩天然气加气站项目建设的背景、项目建设的必要性，第二部分主要对CNG加气站的气质参数具体分析与计算，得出了建CNG加气站的临界压力和临界温度；第三部分主要是建设规模；第四部分主要是天然气加气站的选址、场站建设的条件；第五部分主要介绍了加气站的总规划以及设计执行的主要标准及规；第六部分是本设计中最重要的环节，介绍加气站工艺流程、工艺方案特点以及工艺设备选型、管材、管阀件以及防腐，具体根据加气站的设计规模1。
5m/d的供气量进行各种设备的选型计算以及各种管件、仪器的选择。
首先是根据供气量，通过计算确定压缩机，然后根据选择的压缩机的排气量依次进行调压站主要设备(比如过滤器、调压器、以及调压器前后管道)的选择计算，缓冲罐尺寸选择，压缩机后管道的计算选择，选择储气井储气，并进行了储气井的设计计算以及储气井的优化；废气回收罐的选择、及充气流程以及加气机的选择计算。
第7部分到12部分主要介绍了加气站的各项配套设施，包括管道的消防设施，安全生产与工业卫生、绿化以及通信，节约能源和合理利用资源，环境保护等。

ID:7199785405176060

机械设计

CNG加气站设计

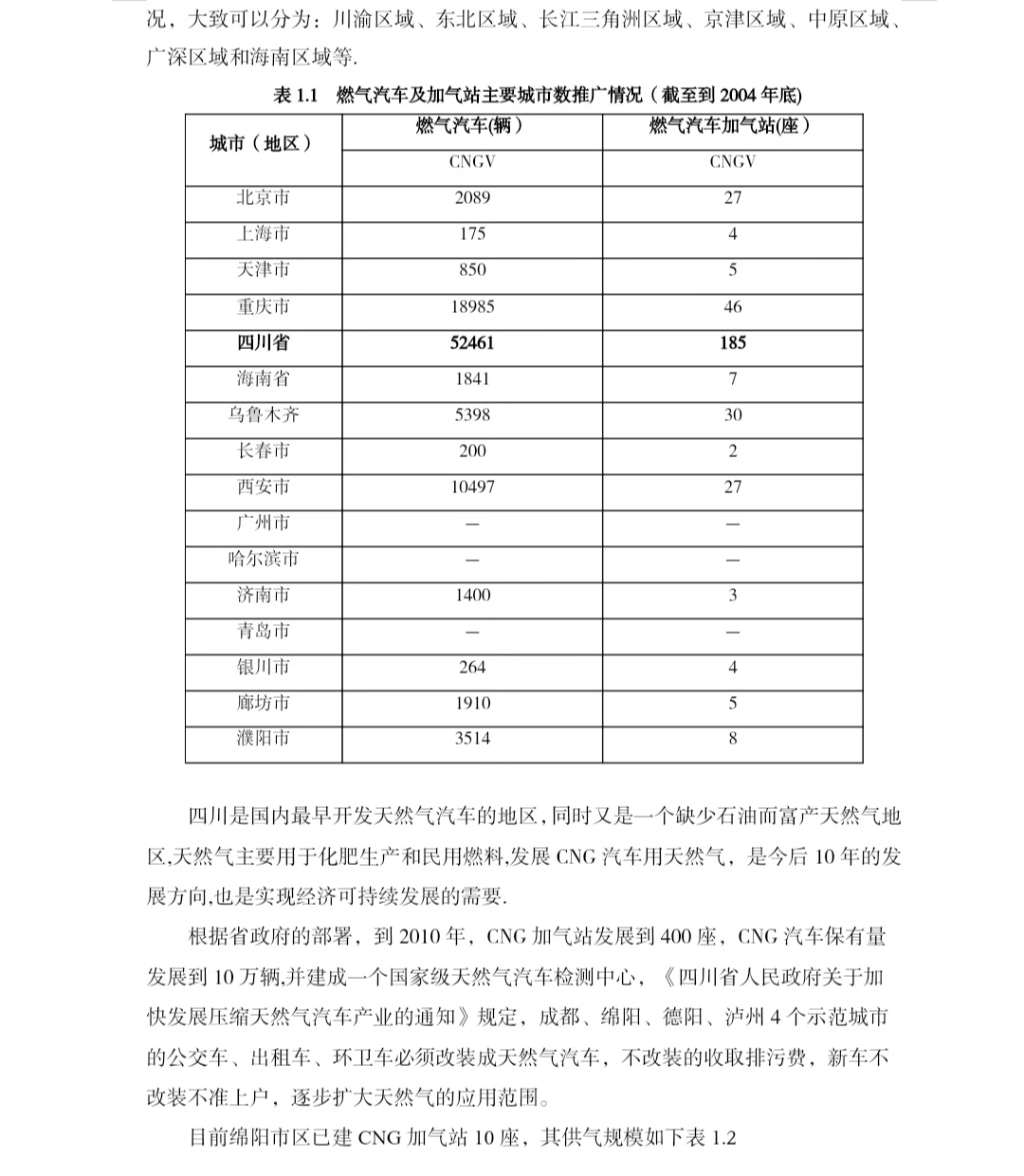

一、项目背景和必要性

随着全球能源危机的日益加剧和环境保护意识的提高，压缩天然气（CNG）作为一种清洁、高效的能源逐渐受到广泛关注和应用。CNG加气站作为提供CNG燃料的重要基础设施，在促进能源结构转型和保护环境方面具有重要作用。本文将围绕CNG加气站项目的设计展开，力图为开展CNG加气站建设提供依据和指导。

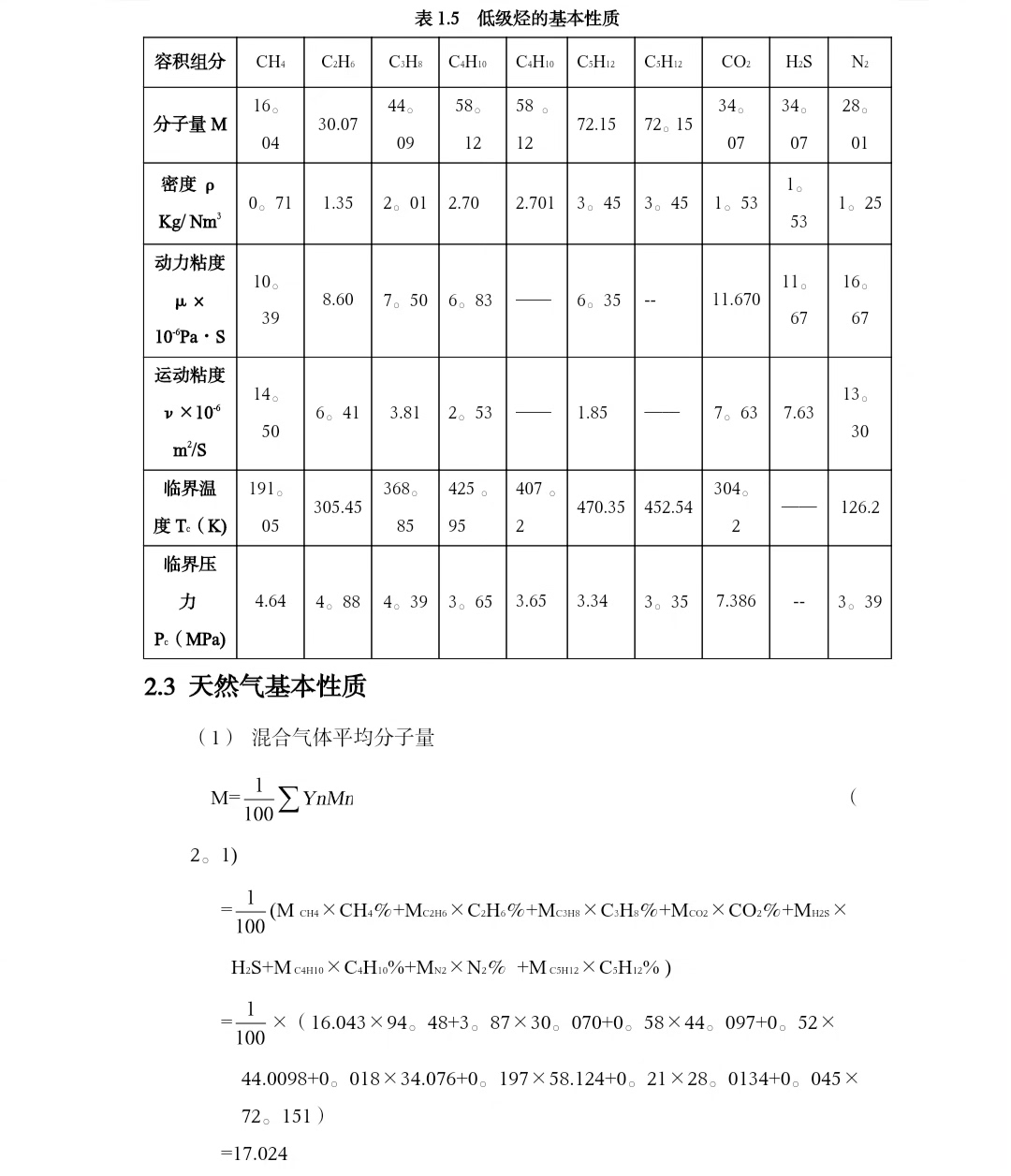

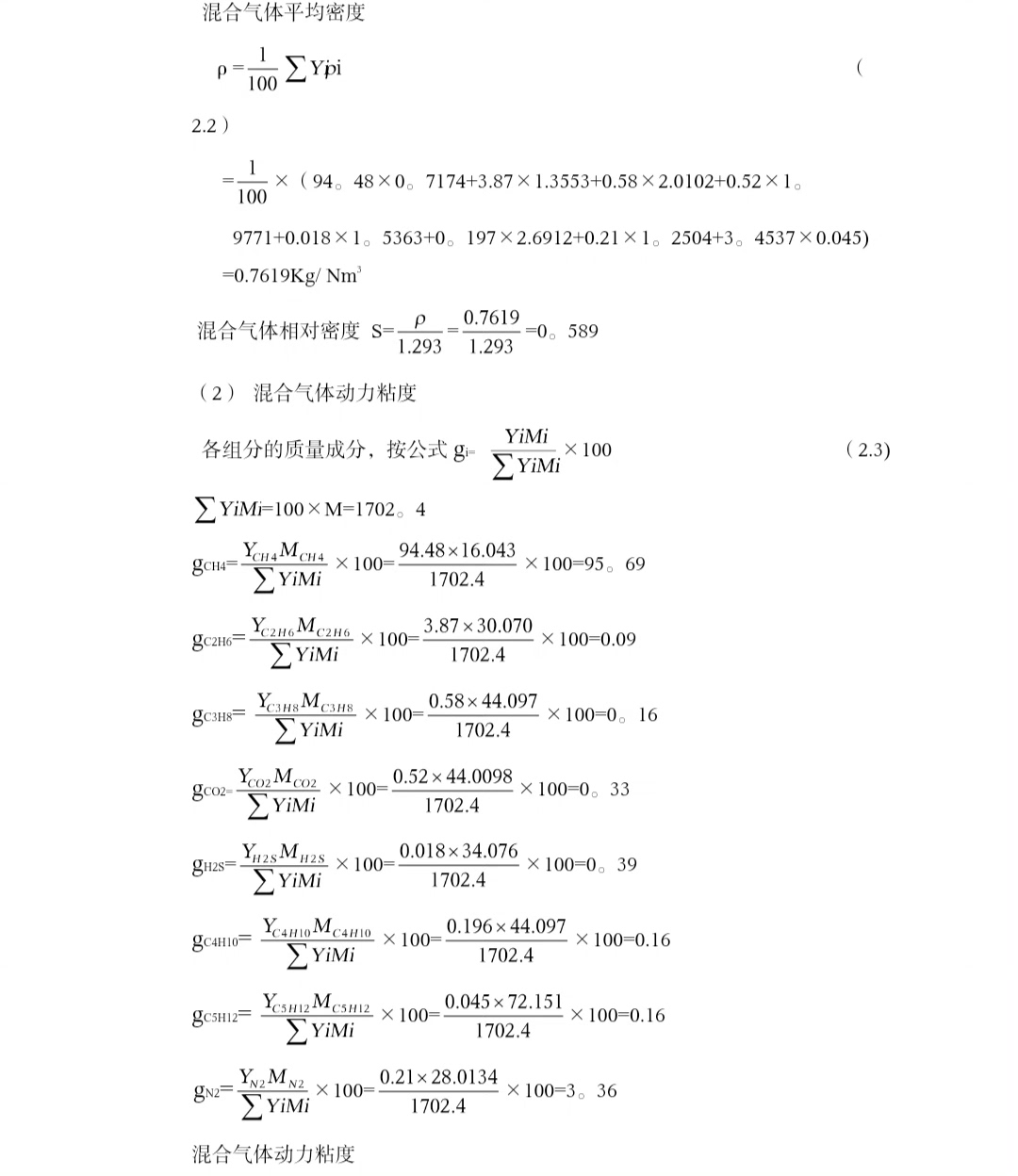

二、气质参数分析与计算

CNG加气站的气质参数是设计的重要依据，通过分析和计算可以确定CNG加气站的临界压力和临界温度，从而为设计提供基础数据。在此基础上，可以进一步确定CNG加气站的设计规模和建设条件。

三、建设规模确定

根据气质参数分析和计算结果，确定CNG加气站的建设规模是设计的重要步骤。建设规模的确定需要考虑供气量、压缩机的选择、管道尺寸等多个因素，并进行综合计算和优化。在此基础上，可以进一步进行加气站的选址和场站建设条件的评估。

四、选址和场站建设条件分析

选址和场站建设条件的分析是CNG加气站项目的重要环节。通过综合考虑土地资源、交通便捷性、后勤保障等多个因素，选择适合建设CNG加气站的地点，并制定相应的场站建设条件。同时，还需要进行风险评估和安全方案设计，确保CNG加气站的运营安全。

五、总规划和设计标准

CNG加气站的总规划和设计标准是项目实施的指导性文件。总规划包括加气站的布置、设备配置、管道布局等内容，设计标准包括工艺流程、工艺设备选型、管材、管阀件以及防腐等要求。通过制定合理的总规划和设计标准，可以保证CNG加气站的建设和运营符合相应标准和要求。

六、工艺流程和设备选型

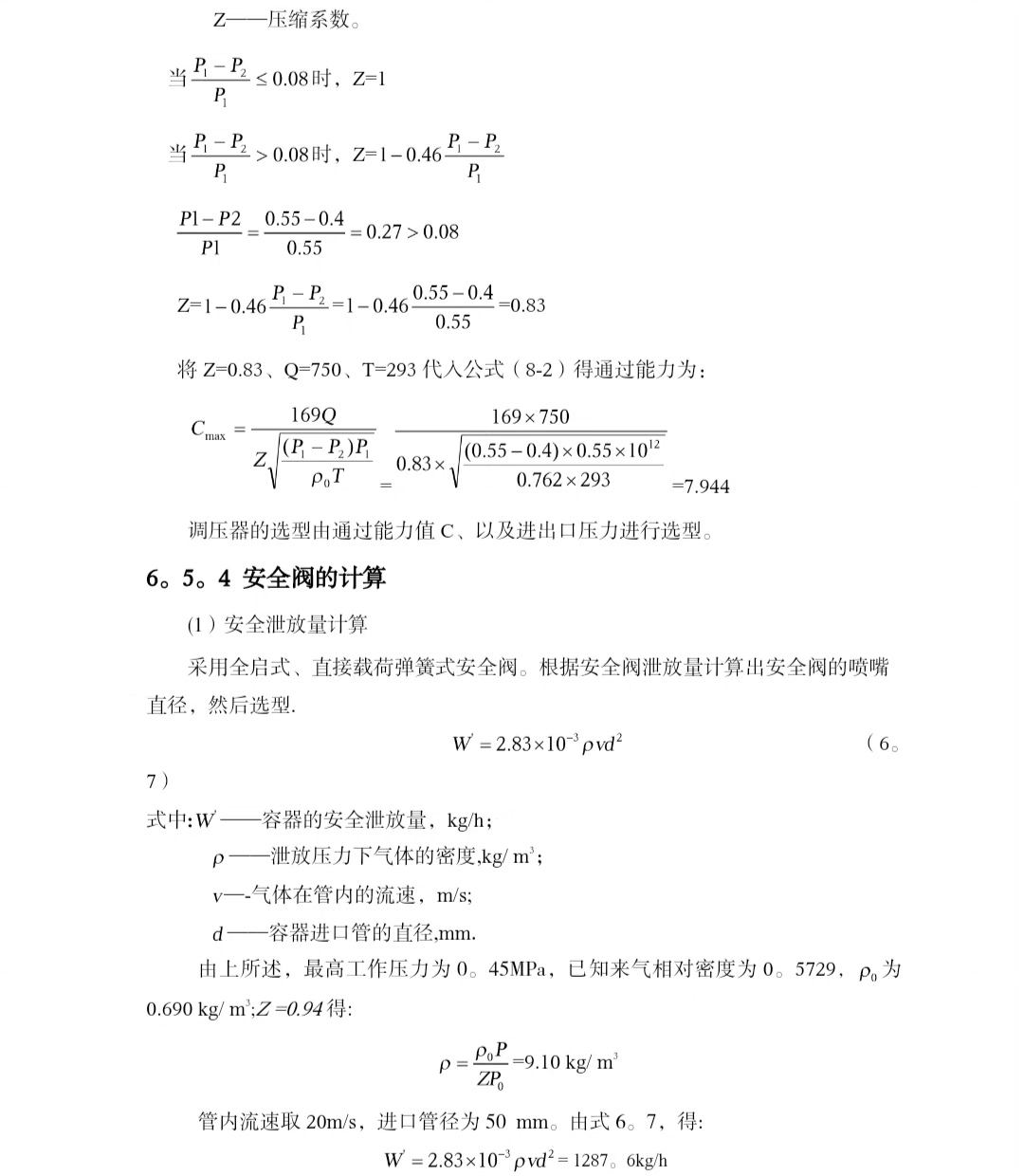

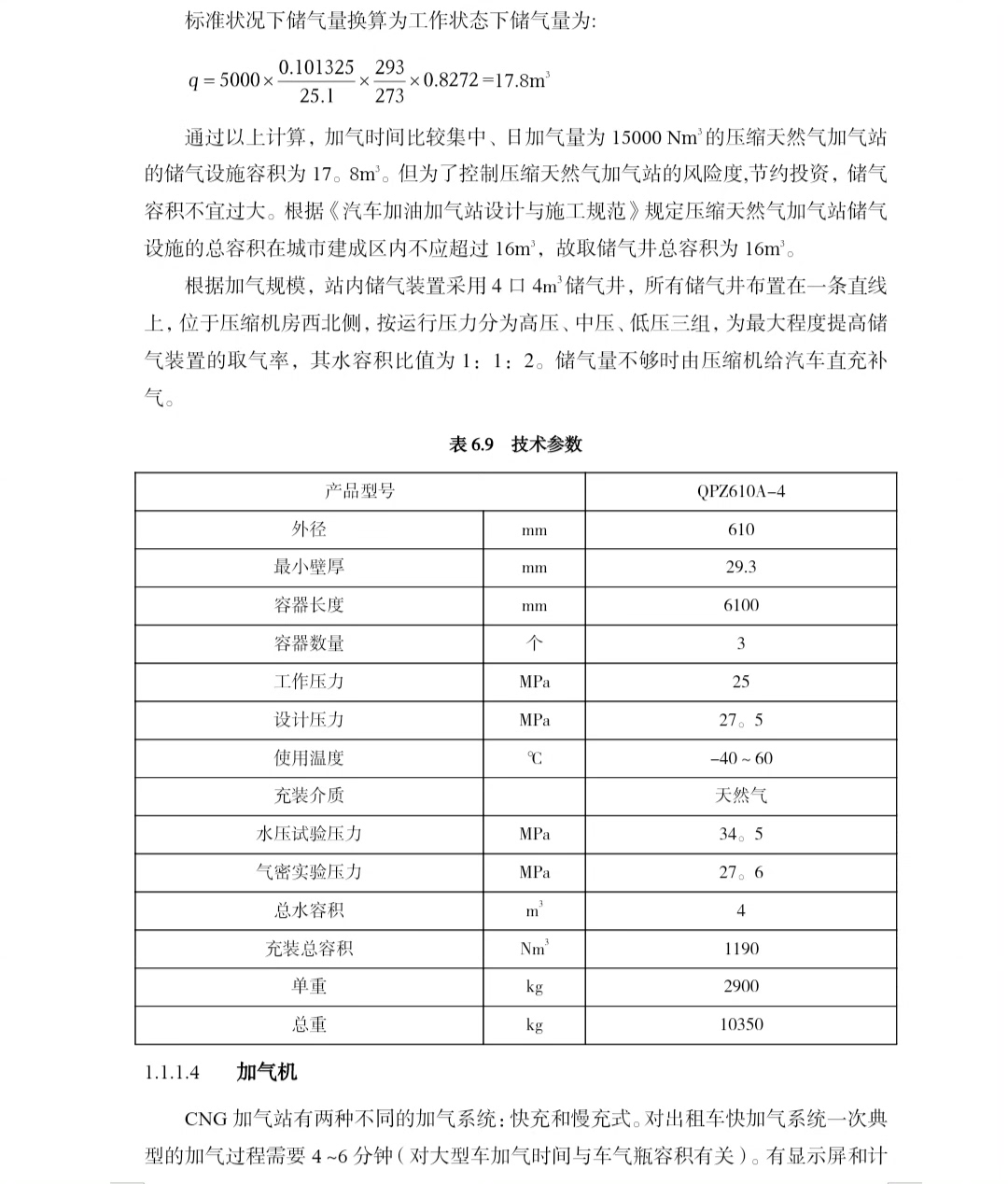

工艺流程和设备选型是CNG加气站设计的核心环节。根据供气量进行各种设备的选型计算，并选择合适的管件、仪器。其中，压缩机是关键设备，根据供气量选择合适的压缩机，然后根据压缩机的排气量进行调压站主要设备的选择计算。此外，还需考虑缓冲罐尺寸、压缩机后管道、储气井等的设计和计算。废气回收罐和充气流程的选择计算也是工艺流程设计的重要部分。

七至十二、配套设施和环保措施

CNG加气站的配套设施包括管道的消防设施、安全生产与工业卫生、绿化、通信等。此外，节约能源和合理利用资源、环境保护等也是CNG加气站建设和运营中需要重视的方面。通过科学设计和规划配套设施，可以有效提升CNG加气站的安全性和环保性。

综上所述，本文围绕CNG加气站项目的设计进行了详细阐述。通过对气质参数的分析和计算，确定建设规模；通过选址和场站建设条件的分析，确保建设安全；通过总规划和设计标准的制定，保证项目实施的规范性；通过工艺流程和设备选型的设计，实现工艺流程的高效稳定性；通过配套设施和环保措施的设计，提升加气站的安全性和环保性。通过综合设计和优化，实现CNG加气站项目的可持续发展和良好运营。
