AB5301A这个MCU在2021年芯片价格最高光时刻，售价是4.2元。对应的资源如下：
![在这里插入图片描述](https://img-blog.csdnimg.cn/f8e203af2c1f4c929bd9562ba09fbb6d.png

可谓性价比非常高，就算去掉主打的蓝牙功能，当作一个普通的MCU，性价比都是很高的。
废话少说，直入正题。

1. 淘宝上两种开发板，有一种的蓝牙功能不正常

我买了两种开发板：

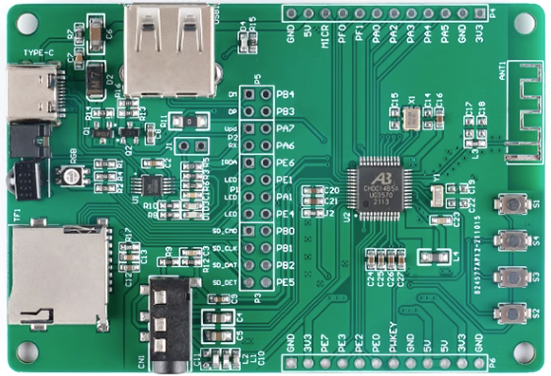

1.绿板：
在这里插入图片描述

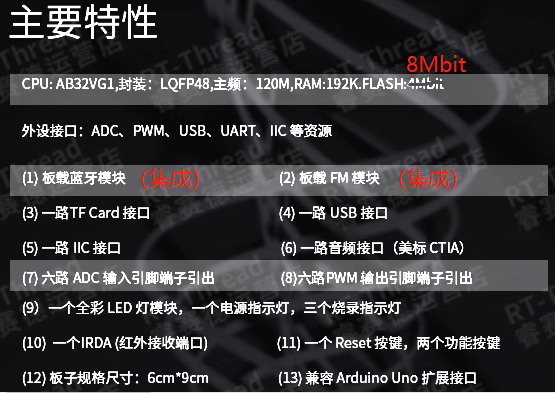

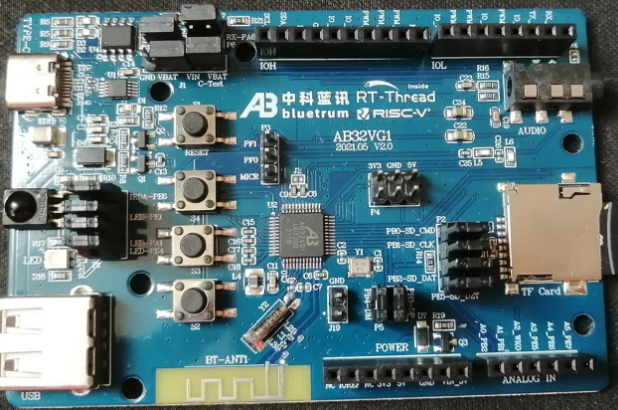

2.蓝板：

绿板因为价格才36元，一次买了3块，然后根据大佬谷动谷力的教程《基于RT-Thread 中科蓝讯AB32VG1 BLE开发例程讲解》测试了BLE功能，换了2块板都是手机连不上蓝牙，反复折腾都是不行。赶紧在睿赛德科技官方店买了蓝板，一试就行。不过如教程所说，时不时出现 timer stack overflow 的错误，就放弃了rt-thread,转向官方原生的《SDK_AB53XX_V061》。这个SDK的蓝牙音频和BLE功能都可以正常使用，目前为止测试很稳定。

2. 蓝牙音频测试

《SDK_AB53XX_V061》提供了4种开发方案：

1.earphone --耳机方案
2.karaok – 卡拉OK方案
3.LCD – 带点阵LCD显示方案
4.standard – 标准方案

我们当然是从标准方案入手。需要改动的C文件集中在一个《port》的文件夹：
在这里插入图片描述
其他的基本可以通过配置文件《config.h》来配置。蓝牙功能测试几乎不用修改源码，只要修改配置文件就可以了。

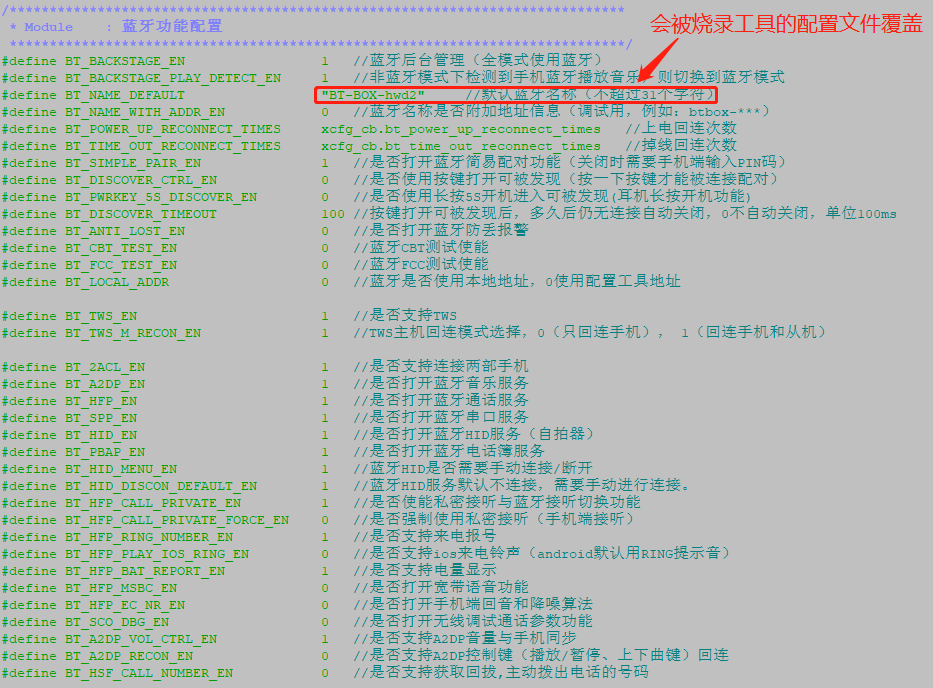

下面是关于蓝牙部分的配置：

另外还有烧录时的配置文件《app\projects\standard\Output\bin\Settings\Boombox.setting》,详细参考官方文档《AB535X 开发手册(配置说明).pdf》。这里做简单说明。

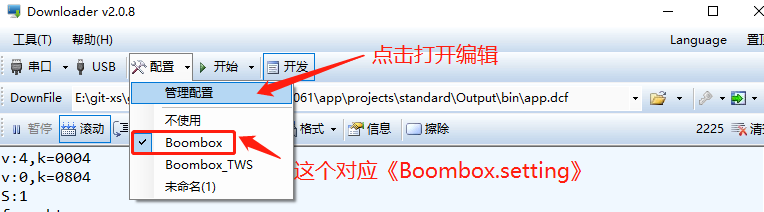

Boombox.setting是在烧录工具中打开编辑：
在这里插入图片描述
打开后：

我们可以看到，《config.h》和《Boombox.setting》很多配置是重复的，不知道以哪个为准。因为我也是刚接触，也没有找代理商咨询，全靠网络公开的资料和测试。

2.1 《config.h》和《Boombox.setting》两个配置以哪个为准

《config.h》文件负责配置编译条件，决定把哪些源码包含进来编译。而程序上电运行时，会将配置内容《Boombox.setting》读入结构体 xcfg_cb，然后在具体功能运行之前判断是否要执行。
下面用一个真实的程序片段来说明：

void bsp_sys_init(void)
{
    if (!xcfg_init(&xcfg_cb, sizeof(xcfg_cb))) {           //从 Boombox.setting 获取配置参数
        printf("xcfg init error\n");
    }
......
#if CHARGE_EN		//	由《config.h》 中的内容决定
    if (xcfg_cb.charge_en) {	//	由《Boombox.setting》 中的内容决定
        charge_init();
    }
#endif // CHARGE_EN
......
}

从第7行知道，首先必须在《config.h》打开宏定义，使能编译条件：

#define CHARGE_EN 1 //是否打开充电功能

这样才可能把第8-10行代码进行编译。
而像上面蓝牙名称的配置，不属于编译条件，此时以《Boombox.setting》为准。其他具体情况，具体分析。

2.2 codeblocks更换链接库

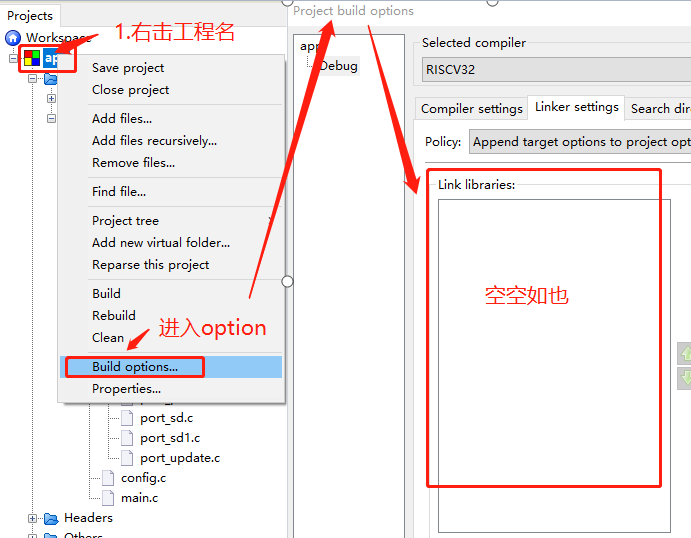

2.2.1 这样进入`build options`是错的

在这里插入图片描述

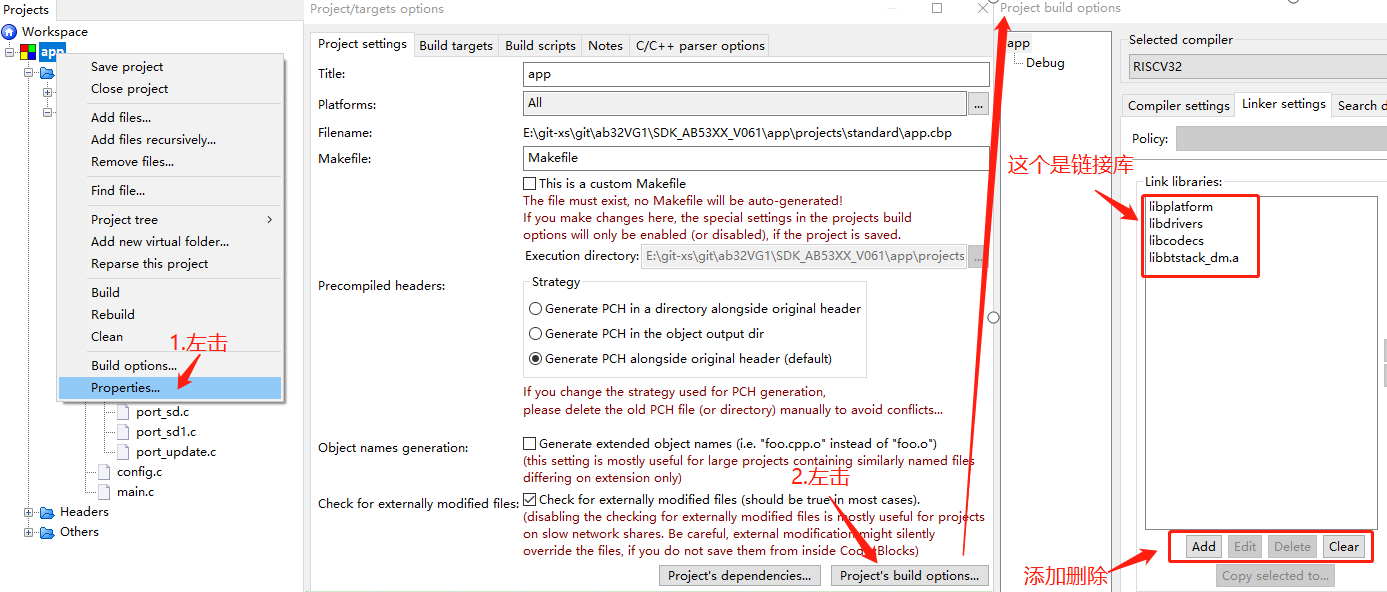

2.2.2 build options正确打开方式

在这里插入图片描述

2.3.编译工程，下载运行

按照目前网络公开的源码，我做了一些改动：
https://gitee.com/huangweide001/ab32-vg_-sdk_cbp
我的工程中使用了BLE功能，需要把链接库libbtstack.a替换为libbtstack_dm.a。如果仅仅是蓝牙音频，则不需要。详情参考官方文档《AB53XX_BLE开发说明.pdf》。
编译成功后，烧录文件是《app\projects\standard\Output\bin\app.dcf》,下载时选择《Boombox》，如下图：
在这里插入图片描述

2.3.1 上电运行

如果有插入TF卡，且卡内有mp3文件，将进入sd卡播放模式，播放英文提示“SD card now”，紧接着自动播放mp3。此时，如果要进入蓝牙音频模式，需要KEY_MODE命令。按键和红外都可以。（移植自己的按键板和红外遥控参考文章：AB32VG1：SDK_AB53XX_V061(2)app.cbp工程源码阅读笔记（ADC按键和红外遥控器移植））
如果没有插入TF卡，将进入蓝牙音频模式，播放英文提示“bluetooth now”，等到连接音源。
