【OriginPro使用】FFT绘制信号频谱图

最新推荐文章于 2023-06-26 14:41:01 发布
最新推荐文章于 2023-06-26 14:41:01 发布
阅读量1.4w 收藏 21
点赞数 4
分类专栏： originPro 文章标签： originpro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hxb971002/article/details/127396458
版权

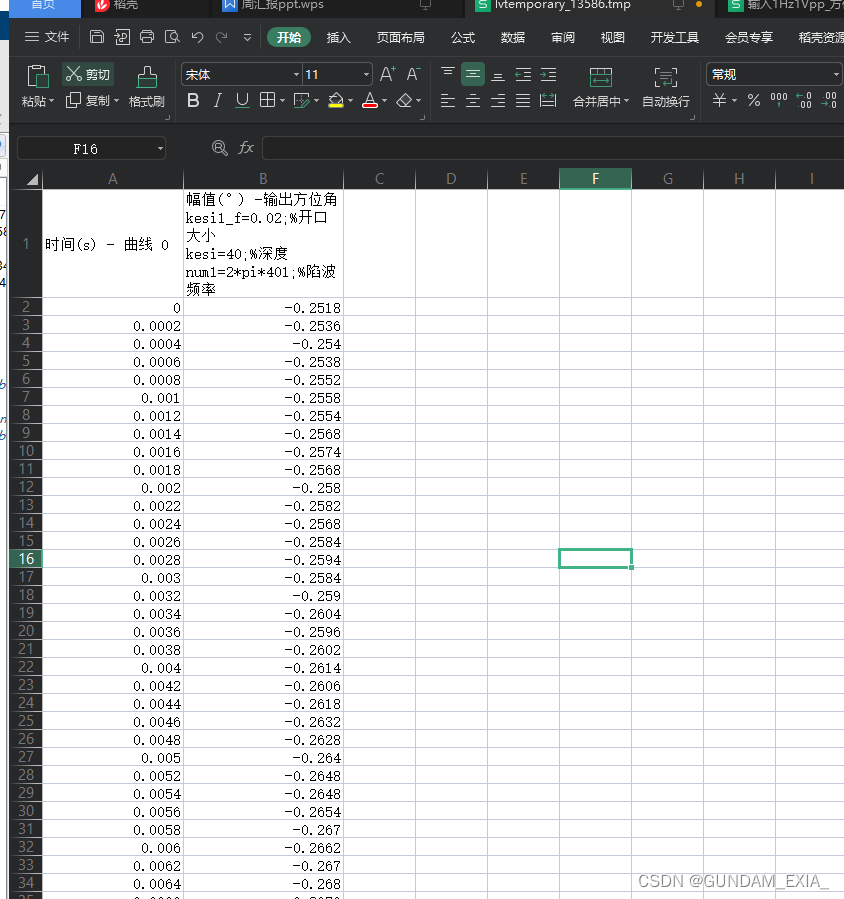

1. 采集数据

在这里插入图片描述

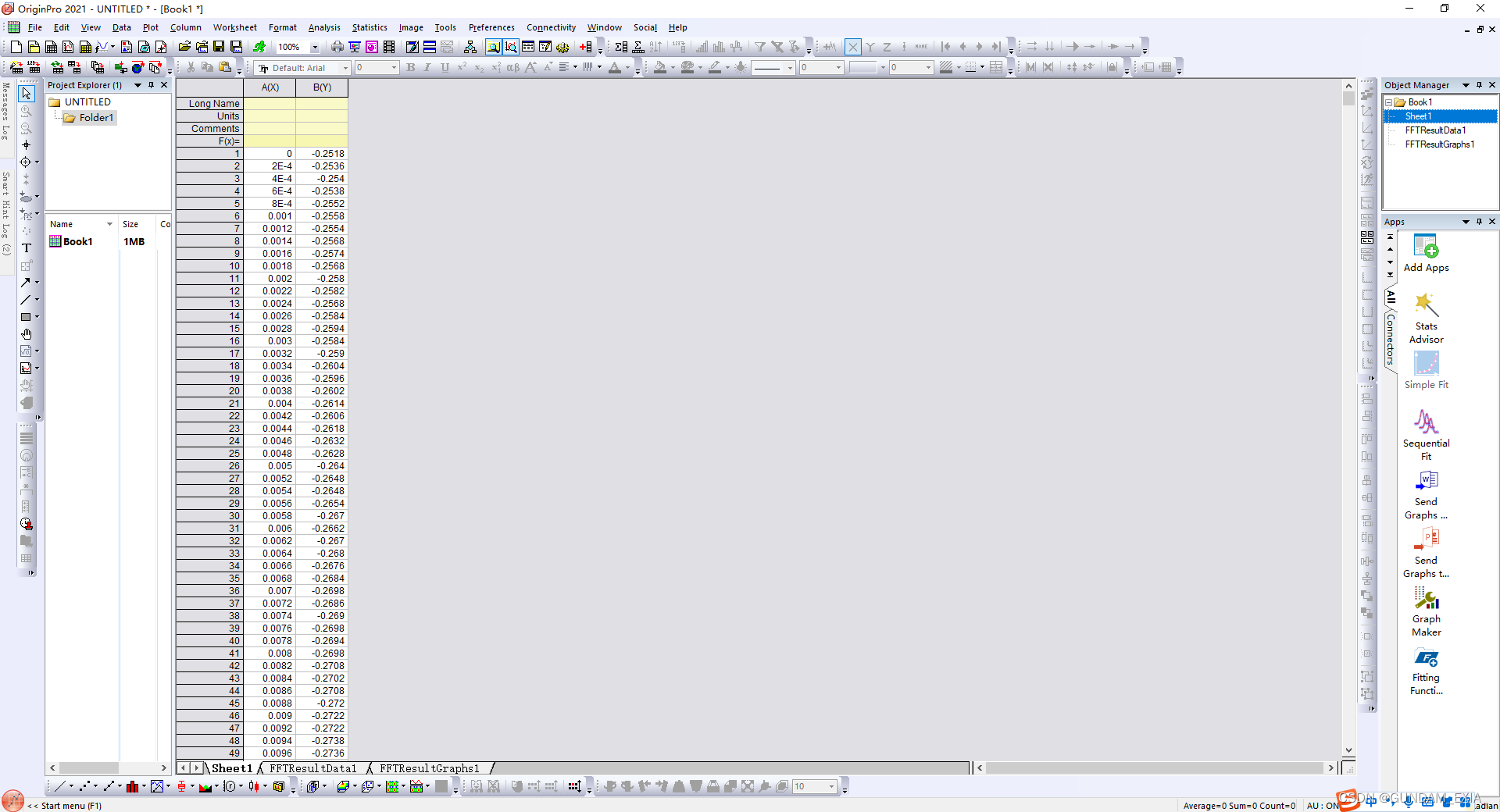

2. 复制粘贴进Origin

在这里插入图片描述

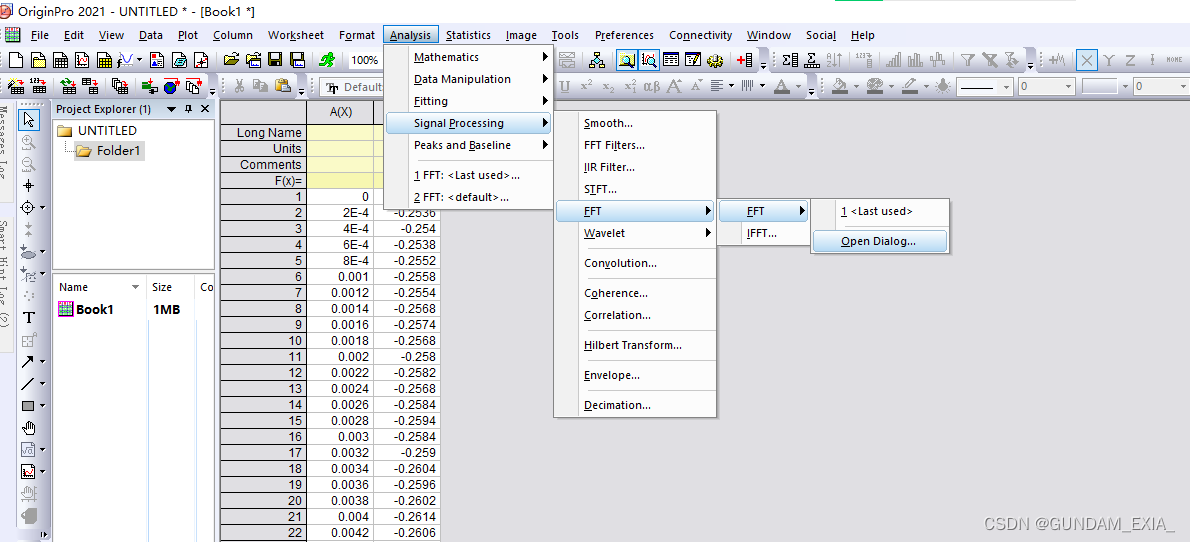

3.顶部菜单栏：Analysis->…

在这里插入图片描述

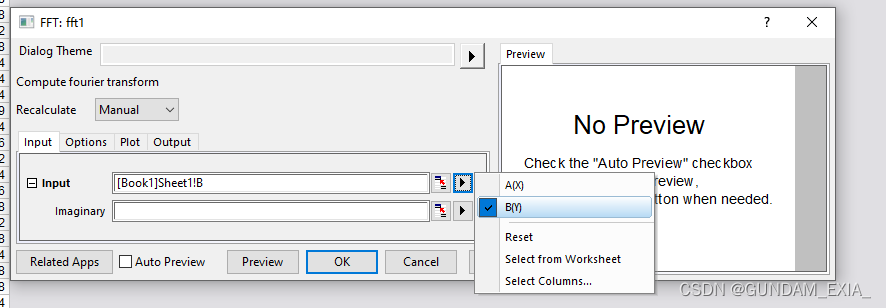

4.input选择数据列，而不是时间列

在这里插入图片描述

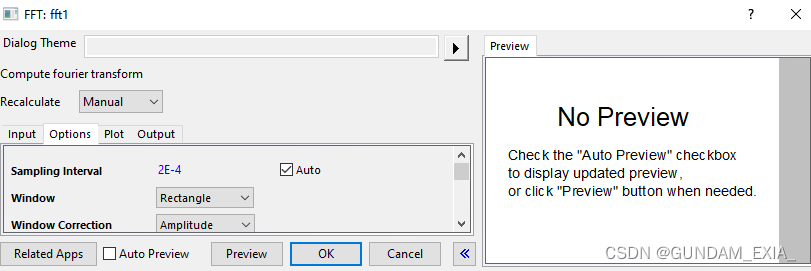

5. 设置采样间隔，我这里是2E-4，再点击OK

在这里插入图片描述

6. 出现处理数据，点击底部graph

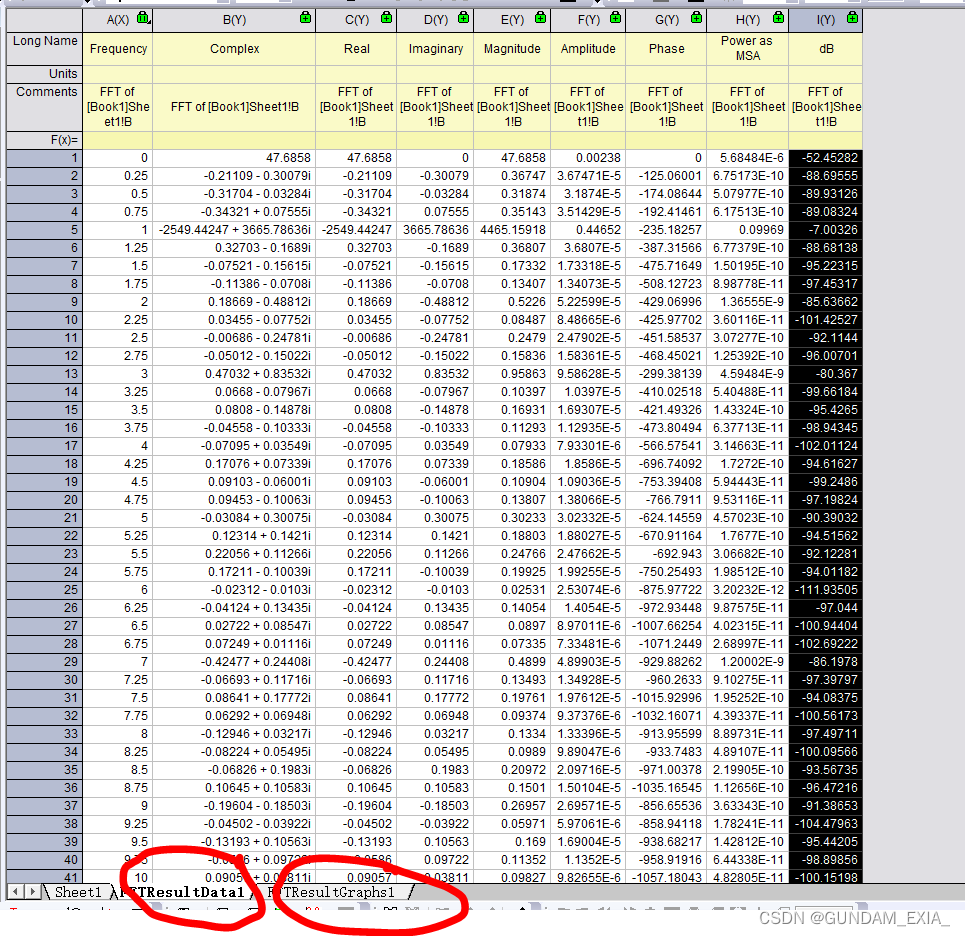

在这里插入图片描述
滞后得到各种波形数据：
在这里插入图片描述

GUNDAM_EXIA_
