全面了解WDM波分复用

文章导读

1. 什么是WDM波分复用 以及WDM工作原理
2. 通用WDM系统的基本结构
3. WDM波分复用的优势
4. 什么是复用Mux和解复用Demux？
5. WDM波分复用器 和 光分路器的区别
6. 影响WDM波分复用器的性能指标有哪些？
7. 如何区分O、E、S、C、L、U波段波长？
8. 什么是CWDM, DWDM, FWDM, LWDM, MWDM？

什么是WDM波分复用 以及WDM工作原理
在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息的技术称之为波分复用技术（WDM）。WDM (Wavelength Division Multiplexing) 是将两种或多种不同波长的光载波信号（携带着各种信息），在发送端经过合波器（Multiplexer）汇合在一起，并耦合到同一根光纤中进行传输，而在接收端经分波器（Demultiplexer）将各种波长的光信号分离出来，然后由光接收机进一步处理恢复为原信号。

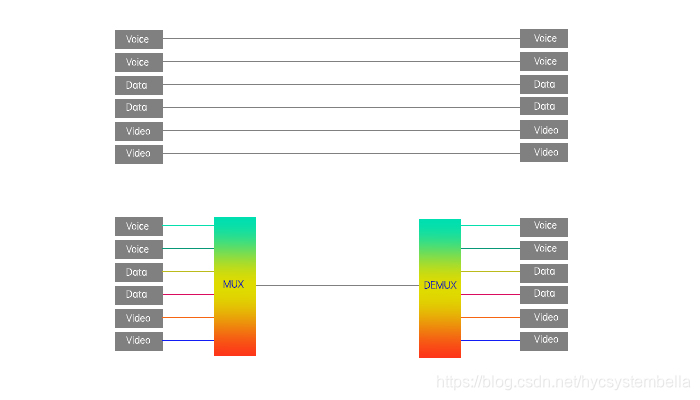

简单来说，可以看下图，在传统传输模式中，一根光纤只能传输携带一种信息的光载波信号，如果是要不同的业务，就需要无数根不同的、独立的光纤来进行传输。但如果业务信息量多的话，就需要铺设大量的光纤来进行传输，这对布线空间以及成本都是一个极大的挑战。而一个WDM系统的应用则可以快速解决上述问题。WDM系统可以承载多种格式的“业务”信号，如ATM、IP等，通过复用、解复用的技术将多种业务信号通过一根光纤就可传输，大大的减少了光纤用量，是网络扩充和发展中理想的扩容手段。 在引入宽带新业务，比如CATV, HDTV, B-ISDN等，只需要增加一个附加波长即可。

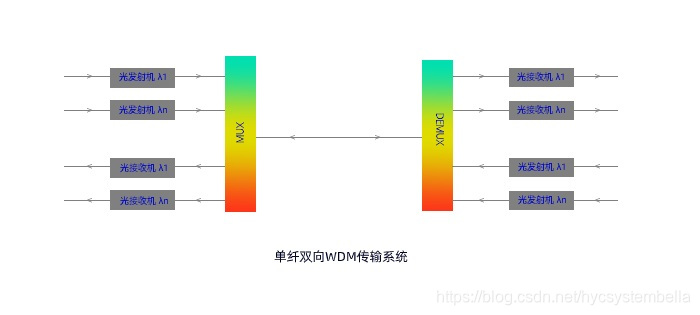

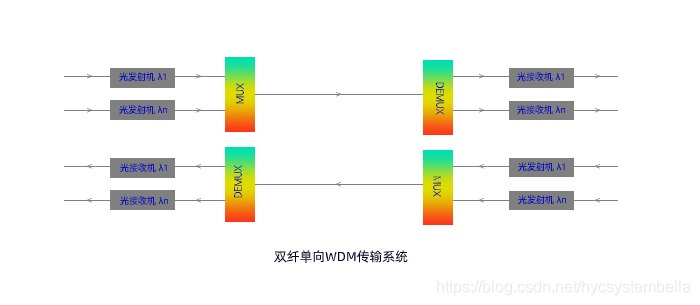

WDM系统的基本构成主要分双纤单向传输和单纤双向传输两种方式。双纤单向是指所有光路同时在一根光纤上沿同一方向传送，不同的波长承载不同的光信号，在发送端复合通过一根光纤进行传输，在接收端经解复用，完成多路光信号的传输，而反方向则通过另一根光纤传送。两个方向的传输分别由两根光纤完成。单纤双向是指光通路在一要光纤上同时向两个不同的方向传输，所用的波长相互分开，以实现彼此双方全双工的通信联络。


通用的WDM系统主要由网络管理系统、光发送机、光中继放大、光接收机、光监控信道五个部分组成。

其中简单的WDM系统里面主要有收发器、WDM波分
