tkinter的grid布局定位方式图示详解

grid布局方法及参数

以前讲过pack()这种布局定位组件的方法，今天我们来讲另一种类似表格定位方法来布局的方法grid()

以前我们曾用pack()+frame布局定位组件，做出了登录窗体，今天我们用grid()做同样一个登录窗体。

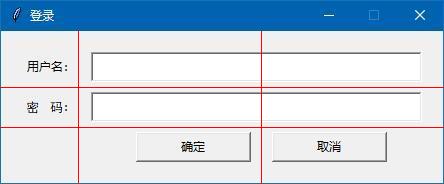

上面这个窗体就是我们要做的，上面画的表格线，是在我们心中画的，实际上窗体上是没有这些线的。画表格的原则是基本上保证一个组件在一个格子里，但有的组件太长，就让它横向占有2个以上的格子（表格框），而有的组件太高，我们就让它占有2个以上的纵向格子（表格框）。

上面的图，画好了表格线，表格线隔出来9个表格框，我们的做法是：先把这些组件放入对应的表格框里，然后微调它们的位置。在此之前，我们先学一些有关grid的基本知识。

　　语法：grid( 参数….. )

参数：

　row  ：组件定位表格的行

　column： 组件定位表格的列

　ipadx/ipady： 填充表格框，让表格框在X/Y方向上变胖

　padx/pady：  决定组件跟邻近表格线或窗体边界的距离

　rowspan：  组件跨多少列表格框，默认1个组件占用1行1列

　columnspan ：组件跨多少行表格框，默认1个组件占用1行1列

　sticky ：当表格框大小组件的大小，组件默认居中显示，那这个表格框周围的空白部分，如何分配，这就由sticky来决定。具体规定如下：

　　　默认组件在表格框中是居中对齐显示的，但通过sticky可以设定N/S/W/E 即上/下/左/右 对齐，N/S/W/E 也可以组件使用，如：

　　　sticky=N+S  拉高组件，让组件上下填充到表格框的顶端和底端。

　　　sticky=N+S+E  拉高组件，让组件上下填充到表格框的顶端和底端，同时，让组件靠右对齐。

　　　sticky=N+W+W+E  拉高并拉长组件，让组件填充满一个表格框。

　　　其它的，以此类推……

表格中的每一行的高度，以这一行最高组件为基准。

表格中的第一列的宽度，以这一列最宽组件为基准。

还有，表格的行，列都是从0开始的，如下图所示：

用实例来演示grid()方法各参数的运用

下面写代码，编写登录窗体：

from tkinter import *
root=Tk()

la1=Label(root,text='用户名：')
la1.grid(row=0,column=0) # 0行0列

en1=Entry(root)  # 用户名文本框
en1.grid(row=0,column=1,columnspan=2) # 0行1列，跨2列

la2=Label(root,text='密　码：')
la2.grid(row=1,column=0)

en2=Entry(root)  # 密码文本框
en2.grid(row=1,column=1,columnspan=2) # 1行1列，跨2列

but1=Button(root,text="确定")
but1.grid(row=2,column=1)
but2=Button(root,text="取消")
but2.grid(row=2,column=2)

root.mainloop()

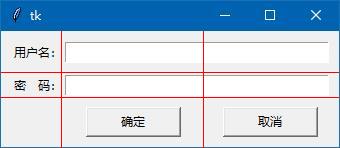

运行结果：             　               镕亓焗

　　

看运行结果，每个组件基本上自己 预定的表格框位置上，只是组件之间的间距，以及组件跟窗体边缘的间距，太小，还有，按钮宽度太小，2个按钮间隔太大。下面我们针对以上问题，一一来修改代码加以改进。

1. 用户名，密码２个标签增加跟窗体边缘的左边距。增加grid参数：padx=(10,0)

2.  用户名标签，用户名文本框，这２个组件上下都增加10像素的外边距。增加grid参数：pady=10

3.  2个按钮上下外边距增加10个像素的外边距，增加grid参数： pady=10

4.  用户名，密码文本框2个组件增加跟窗体边缘的右边距，增加grid参数：padx=(0,10)

修改的完整代码如下：

from tkinter import *
root=Tk() # 源码来自wb98.com

la1=Label(root,text='用户名：')
la1.grid(row=0,column=0,padx=(10,0),pady=10) # 0行0列

en1=Entry(root)  # 用户名文本框
en1.grid(row=0,column=1,columnspan=2,padx=(0,10)) # 0行1列，跨2列

la2=Label(root,text='密　码：')
la2.grid(row=1,column=0,padx=(10,0))

en2=Entry(root)  # 密码文本框
en2.grid(row=1,column=1,columnspan=2,padx=(0,10)) # 1行1列，跨2列

but1=Button(root,text="确定")
but1.grid(row=2,column=1,pady=10,ipadx=10)
but2=Button(root,text="取消")
but2.grid(row=2,column=2,ipadx=10)

root.mainloop()

运行结果如下：

看修改代码后的运行结果，发现要修改的间距问题都得到了解决，只是2个文本框的宽度还不够，2个按钮的宽度也不够，而且2个按钮之间的间距远了一点。

1. 增加2个文本框的宽度，增加grid参数: ipadx=60

2. 增加2个按钮的宽度，把 ipadx=10  改成  ipadx=30

修改后的代码如下：

from tkinter import *
root=Tk()

la1=Label(root,text='用户名：')
la1.grid(row=0,column=0,padx=(10,0),pady=10) # 0行0列

en1=Entry(root)  # 用户名文本框
en1.grid(row=0,column=1,columnspan=2,padx=(0,10),ipadx=60) # 0行1列，跨2列

la2=Label(root,text='密　码：')
la2.grid(row=1,column=0,padx=(10,0))

en2=Entry(root)  # 密码文本框
en2.grid(row=1,column=1,columnspan=2,padx=(0,10),ipadx=60) # 1行1列，跨2列

but1=Button(root,text="确定")
but1.grid(row=2,column=1,pady=10,ipadx=30)
but2=Button(root,text="取消")
but2.grid(row=2,column=2,ipadx=30)

root.mainloop()

运行结果如下：

运行结果表现，文本框和按钮的宽度都增加了，达到了预期的目标，但2个按钮的间隔太宽了。

分析：2个按钮间距太大是因为它们处于表格框的正中间，而表格框的宽度要大于按钮的宽度。如下图所示：

所以，我们要做的是：将“确定”按钮往右移，将“取消”按钮往左移。

往右移30像素的方法是 but1.grid() 增加参数   padx=(30,0)

往左移30像素的方法是 but2.grid() 增加参数   padx=(0,30)

先调整30个像素试试，不满意再继续调整。

再加上窗体标题代码。

再加上限制调整窗体尺寸代码，这个登录的窗体用grid方法就做好了。

全部代码如下：

from tkinter import *
root=Tk()
root.title('登录')

la1=Label(root,text='用户名：')
la1.grid(row=0,column=0,padx=(10,0),pady=10) # 0行0列

en1=Entry(root)  # 用户名文本框
en1.grid(row=0,column=1,columnspan=2,padx=(0,10),ipadx=60) # 0行1列，跨2列

la2=Label(root,text='密　码：')
la2.grid(row=1,column=0,padx=(10,0))

en2=Entry(root)  # 密码文本框
en2.grid(row=1,column=1,columnspan=2,padx=(0,10),ipadx=60) # 1行1列，跨2列

but1=Button(root,text="确定")
but1.grid(row=2,column=1,padx=(30,0),pady=10,ipadx=30)
but2=Button(root,text="取消")
but2.grid(row=2,column=2,padx=(0,30),ipadx=30)

root.resizable(False,False)
root.mainloop()

运行结果：

运行结果中，2个按钮的间距令人满意，如果你想这个按钮完全靠在一起，不要留间距，可以用sticky 参数，确定按钮表格框内右对齐，用sticky=E   取消按钮表格框内左对齐，用 sticky=W。

but1=Button(root,text="确定")
but1.grid(row=2,column=1,sticky=E,pady=10,ipadx=30)
but2=Button(root,text="取消")
but2.grid(row=2,column=2,sticky=W,padx=(0,30),ipadx=30)

rowconfigure() 和 columnconfigure()

在设计程序界面时，有时窗体是可以调节尺寸的，我们希望有些表格框的尺寸可以跟随窗体的尺寸一起变化，这就要讲解一下这2个方法：

rowconfigure(表格框的行，缩放权重)

columnconfigure(表格框的列，缩放权重)

例如：

　　rowconfigure(1, weight=1)  row为1的行(即第2行)，缩放权重为1

　　columnconfigure(0, weight=1) column为0的列(第1列)，缩放权重为1


上面的参数weight，我翻译为缩放权重，我稍加解释，聪明你的会明白。weight默认为0，即窗体尺寸变化时，某行或某列的尺寸不会跟随变化，我们先假设你的程序只有3列，我有以下代码：

columnconfigure(0, weight=1)

columnconfigure(1, weight=2)

第3列没有代码设定

如果窗体尺寸变大，就会多出空白的位置，需要weight设定不为0的列来填充，多出的空白分成3份，0列（第1列）填充1份的空白，1列（第2列）会填充2份的空白，2列（第3列）尺寸不会变化。

如果窗体尺寸变小，设置weight设定不为0的列也会根据自己的权重相应的缩小自己的尺寸。

注意：跟随窗体尺寸变化的是表格框，不是表格框里面的组件，如果想表格框的组件也要跟随着一起变化 ，就要利用参数sticky

　　　　sticky=N+S+W+E  组件的高和宽跟随表格框一起变化

　　　　sticky=N+S       组件的高跟随表格框一起变化

　　　　sticky=W+E  组件的宽跟随表格框一起变化

看下面的代码，我们用5个测试按钮来看看rowconfigure() 和 columnconfigure()的实际运用。

from tkinter import *
root=Tk()

root.grid_rowconfigure(1,weight=1) # row为1，缩放比为1
root.grid_columnconfigure(0,weight=1) # column为0，缩放比为1

but1=Button(root,text="测试按钮1")
but1.grid(row=0,column=0)
but2=Button(root,text="测试按钮2")
but2.grid(row=0,column=1)
but3=Button(root,text="测试按钮3")
but3.grid(row=1,column=0)
but4=Button(root,text="测试按钮4")
but4.grid(row=1,column=1)
but5=Button(root,text="测试按钮5")
but5.grid(row=2,column=0,columnspan=2) # 跨2列

root.mainloop()

运行结果：

我们先试着窗体尺寸上下拉动变大（左右不变），可看到下面的结果：

可以看到 row=1，即第2行的表格框跟随窗体一起变化了。但第2行的按钮3和按钮4组件尺寸并没有变化，并默认地上下居中显示。

我们再恢复原始窗体尺寸，只左右拉动窗体的尺寸，会看到下面的结果：

可以看到 column=0，即第1列的表格框跟随窗体尺寸一起变大了，但按钮1和按钮3和跨列按钮5尺寸都没有变化 ，都默认地左右居中显示。

如果想组件也跟随着一起变化，就加入 sticky=N+S+W+E 参数，代码如下

from tkinter import *
root=Tk()

root.grid_rowconfigure(1,weight=1) # row为1，缩放比为1
root.grid_columnconfigure(0,weight=1) # column为0，缩放比为1

but1=Button(root,text="测试按钮1")
but1.grid(row=0,column=0,sticky=N+S+W+E)
but2=Button(root,text="测试按钮2")
but2.grid(row=0,column=1,sticky=N+S+W+E)
but3=Button(root,text="测试按钮3")
but3.grid(row=1,column=0,sticky=N+S+W+E)
but4=Button(root,text="测试按钮4")
but4.grid(row=1,column=1,sticky=N+S+W+E)
but5=Button(root,text="测试按钮5")
but5.grid(row=2,column=0,columnspan=2,sticky=N+S+W+E) # 跨2列

root.mainloop()

运行结果，拉扯一下窗体，改变窗体尺寸，会发现第2行，第1列相关的按钮都会跟随窗体一起改变尺寸，也只有“测试按钮2”尺寸始终不会变化。 # 源码文章来自 wb98.com

minsize 参数

　　有时我们希望某1行或某1列的表格框，能有一个最小的尺寸，表格框最小也不能小于这个尺寸（单位像素），我可以用以用minsize参数，如上面的代码，我们将3，4行代码修改一下，加入minsize=30 和 minsize=66

root.grid_rowconfigure(1,weight=1,minsize=30) # 限制最小高度为30像素
root.grid_columnconfigure(0,weight=1,minsize=66) # 限制最小宽度为66像素

 　　大家自行运行上面的代码，把窗体尺寸变小一些，体会一下限制表格框宽度和高度最小尺寸的情况。

gride布局定位方法就讲解到这里，编程时，大家根据具体情况决定选择用pack()还是用grid()，但是这2个方法在同一个父组件内不要混用，否则运行时，系统可能卡死，我没有试过，你想试吗？

注意：不可混用pack()和grid()前提是：这些组件是在同一个“父组件”下，（不是同一窗体下），比如，同一个窗体有２个Frame，同一个Frame框架内的组件，只用pack()或grid()中的一种方法，不可混用，这2个Frame框架内的组件的布局方法可以相同，也可以不同。

       下一篇文章讲解，第3种布局定位方法 place ，虽然用得少，但也有必要了解一下，它还是有点用处的。
