树莓派CM4专用散热风扇，可降温约20度

关键词：树莓派  CM4  Compute Module 4  散热  散热片  风扇  降温  风冷  Mcuzone  野芯科技
概述：树莓派CM4核心板采用四核1.5GHz的Cortex-A72内核处理器BCM2711，性能强劲的同时发热也不容小觑，即便是空载如果没有有效的散热措施的话也会上到70度。要让CM4稳定可靠的长时间运行就需要采用散热片或者风扇来进行控温。下面我们将给出散热片和风扇的散热效果对比。

测试平台：
运行树莓派系统，通过dd命令让四个核心板都满载空转，用测温工具记录温度变化过程。对比无散热措施、散热片、风扇的控温效果。

我司有5mm和11mm两种高度的散热片，测试的时候采用的是5mm高度的散热片。

我司有3cm和3.5cm两款风扇，测试用的是3.5cm的风扇，并采用3.3V和5V供电进行对比。

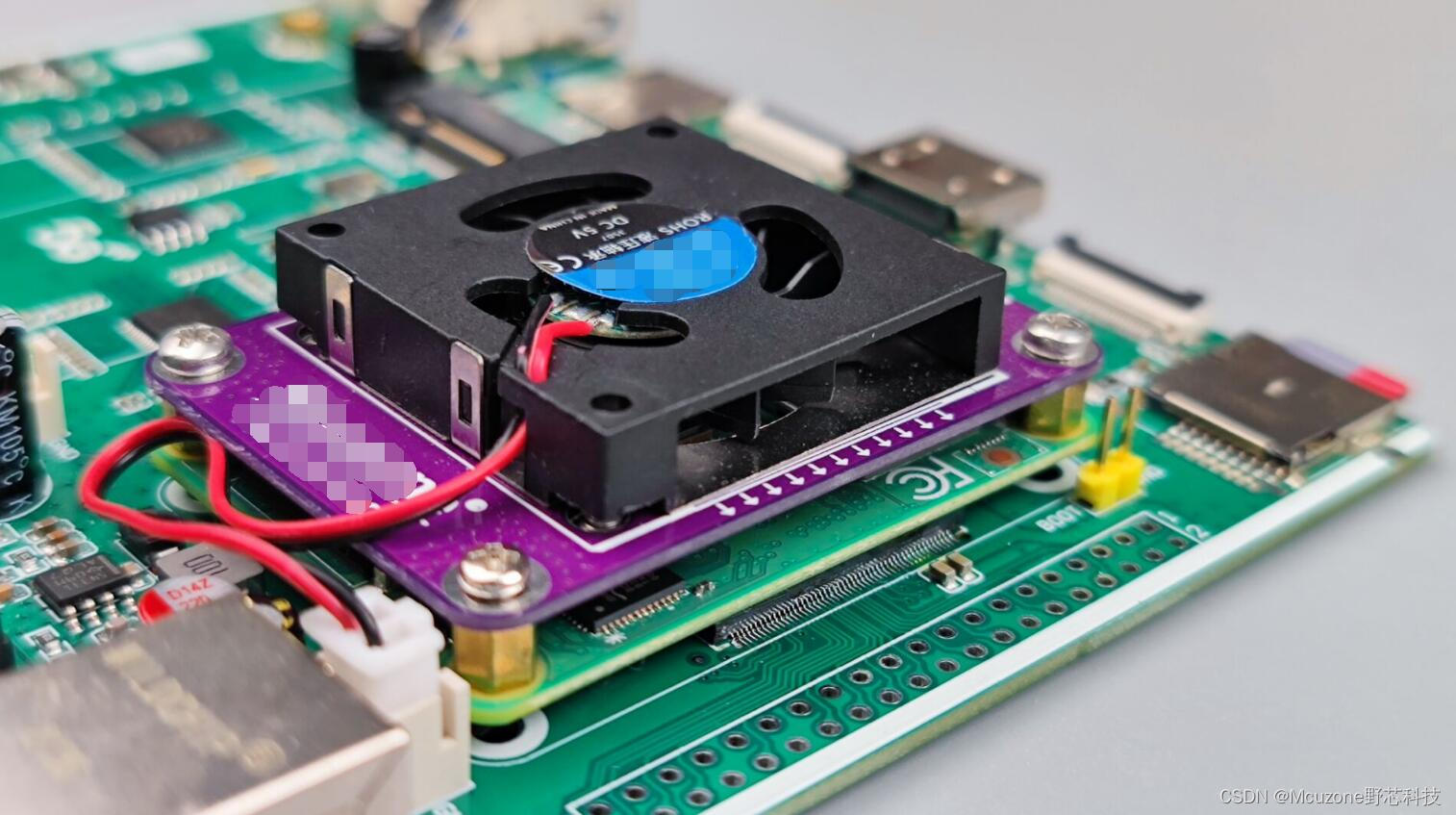

先来看一下风扇安装到CM4核心板上的效果图：





一种安装方式是直接固定在CM4上方，中间无散热片，另外一种安装方式是先安装5mm散热片，然后在散热片上方再加装风扇。

测试一：
5mm散热片为基础，然后搭配风扇并采用3.3V供电，再对比同款风扇但采用5V供电。
环境温度：约19度



上图为搭配5mm散热片走平衡的温度，约74度



上图为走平衡后开启风扇，风扇采用3.3V供电，温度从74度降至51.6度，降了22.4度



上图为重新走平衡后开启风扇，这次风扇采用5V供电，温度从74度降至49.2度，降了24.8度

测试二：不加装5mm散热片，对比无散热片、单风扇且3.3V供电、单风扇且5V供电的温度差别。
环境温度：约19度



上图为不加装散热片四核满载的走平衡温度，83.3度。



上图为走平衡后开启风扇，且风扇采用3.3V供电，温度从83.3度下降到60.3度，下降了20度。



总结：
1，5mm散热片约可以降低10度温度；
2，风扇采用3.3V供电可以降低20度以上的温度；
3，风扇采用5V供电可以比3.3V供电再降低2-5度温度；
4，如果对高度没有要求建议5mm散热片+风扇3.3V供电的方式进行散热；
5，如果有高度要求，比如除了风扇外还要加装4G模块则建议去掉散热片，直接单风扇散热；
6，风扇采用3.3V供电和5V供电对散热效果的影响不是很大(5V可再降低2-5度)，但是5V供电下风扇噪声会有明显增加；
