智能家居喂鱼系统(三)－定期喂鱼

现在我们开始讲具体的实现了，以及如何进行代码实现后的运行，这部分系统是最简单的一部分，这里我们讲两部分设计，硬件设计，软件设计。

硬件设计

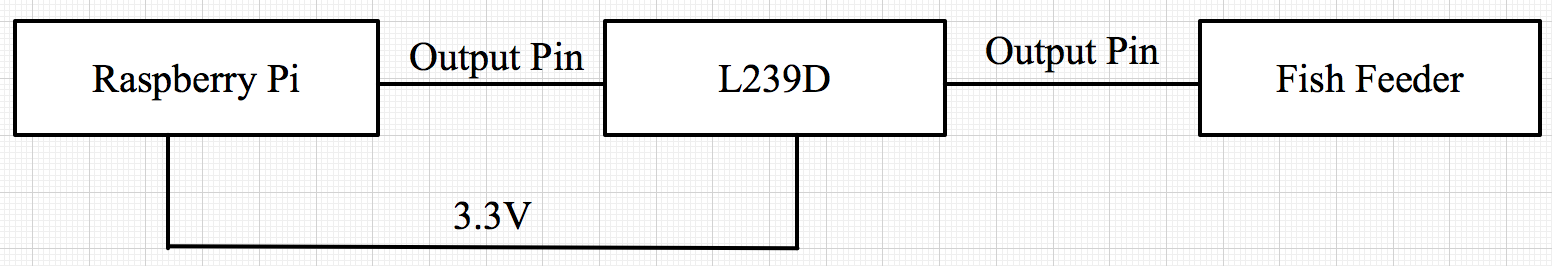

硬件设计就是要设计个电路充当接口的作用，把树莓派和喂鱼器连接在一起，Block Diagram 如下图所示，

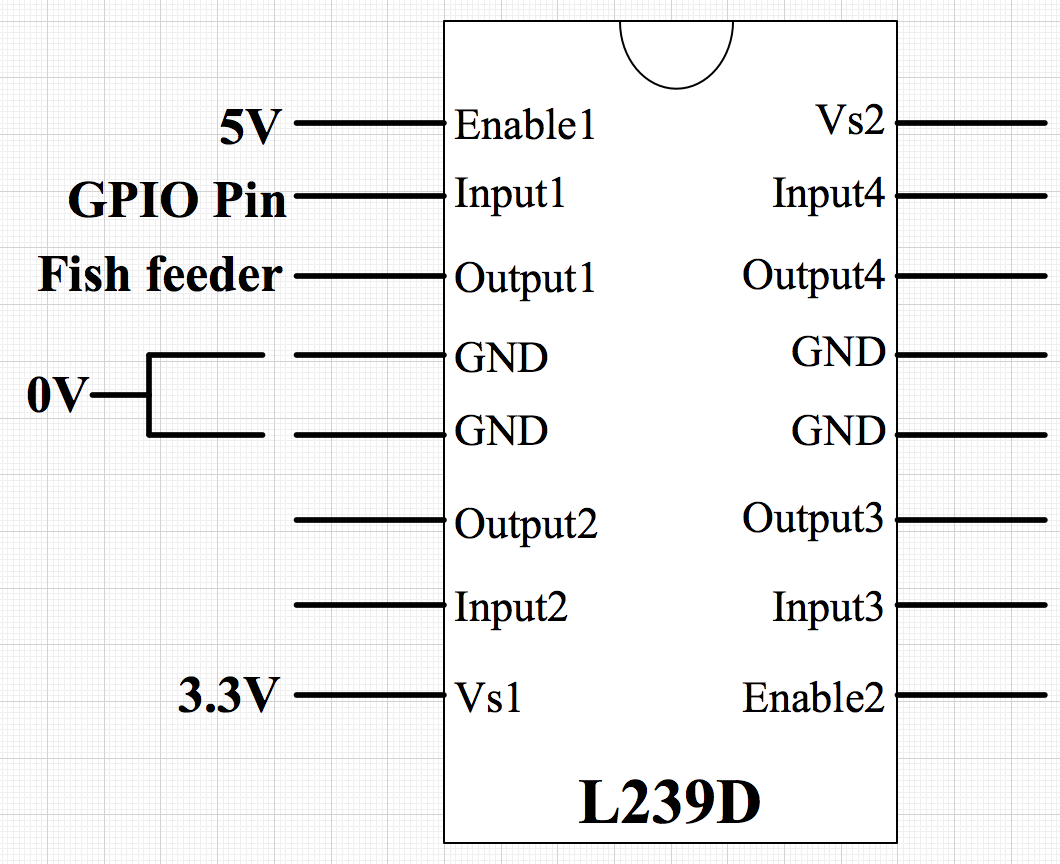

树莓派的3.3V电压输出端口(Pin1,请参见器材介绍篇)需要给L239D提供一个稳定的输出，下图讲述的是L239D的pin口连法，

我们可以看到，L239D的一个芯片其实有4个驱动电路组成，所以我们只需要用到一个就可以，5V高电压用于开启第一个电路，L239D输入口接树莓派的信号输出口，L239D输出口接喂鱼器，Vs1口接3.3V恒定电压，因为喂鱼器发动机恒定电压在3V左右，GND口接地就可，其他pin不用连接了。

很简单，照着图一连就可以～

软件设计

定期喂鱼真的很简单，到时间打开喂鱼器就可以(输出高电压)，喂完了关上(输出低电压)。整个程序代码写非常简单，
