理解DRAM Gear Down模式：提高稳定性的选择



DRAM Gear Down模式是DDR4内存中一种特殊工作模式，主要目的是提高系统的兼容性和稳定性。它通过降低控制命令(CA)总线的效率，来获得更宽松的时序要求。

在正常模式下，控制命令总线工作频率是数据总线频率的一半。例如，DDR4-3200的命令总线频率是1600MHz。而开启Gear Down模式后，DRAM内部对控制命令的采样频率会进一步降低到数据频率的1/4，但外部时钟CK频率保持不变。

这意味着:

• CS_n(片选信号)、CKE和ODT等信号的有效时间会延长到两个时钟周期
• 命令和地址信号的持续时间也会扩大
• Setup和Hold时序要求变得更宽松

进入Gear Down模式

DRAM只能在两种情况下进入Gear Down模式:

1. 系统初始化时
2. 退出Self-refresh模式后

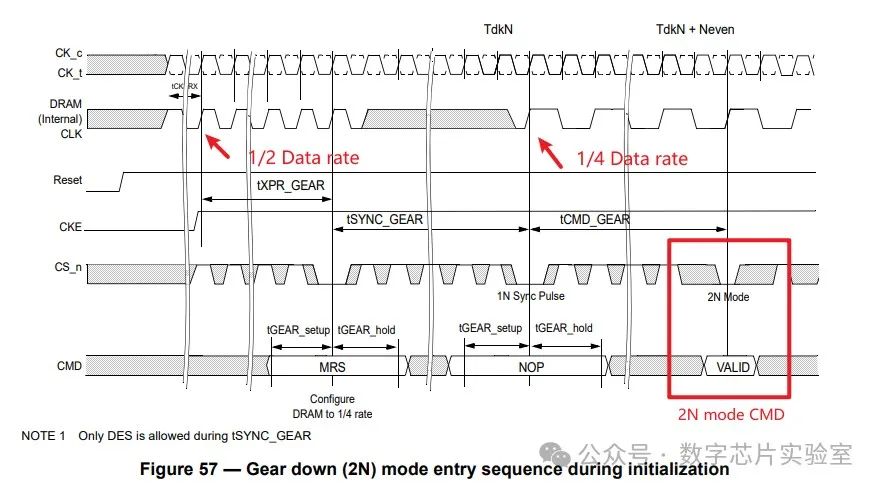

进入流程包括:

• 上电时DRAM默认工作在1N模式(1/2数据速率)
• 通过MRS命令设置MR3寄存器的A3位为1
• 发送同步脉冲信号后进入2N模式(又称Gear Down模式)



启用Gear Down模式后，多个时序参数必须设为偶数值:

• CAS Latency(CL)
• Write
