一.场效应管静态工作点的设置方法

一.基本共源放大电路

在这里插入图片描述
根据场效应管工作在恒流区的条件，在栅极与源极之间增加正向电压，在漏极与源极之间增加合适极性与大小的电压。

1.静态工作点的确定

在这里插入图片描述

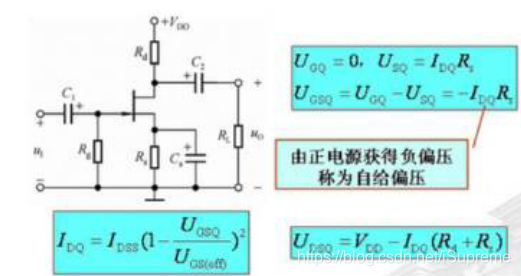

二.自给偏压电路

在这里插入图片描述
上图中的管子是结型N沟道场效应管，即使在栅极与源极之间不增加反向电压的话，源极与漏极之间是存在导通沟道的。因此上电之后，在Vdd，Rd，管子，以及Rs到地就会形成回路。电路导通之后，电阻Rs的上端是正电压。栅极的电压为零，这样在栅极与源极之间就自动形成一个负电压，进而能控制管子栅极与源极之间的电流。这种方式就称为自给偏压电路。

三.分压式偏置电路

在这里插入图片描述
相比于三极管的分压偏置电路，MOS管的
