放大电路中的负反馈

一.反馈的概念及判断

1.反馈的基本概念

放大电路输出量的一部分或者全部通过一定的方式引回到输入回路，影响输入称为反馈

我们所要研究那些问题呢？
①输出量：是从输出电压还是输出电流引出的反馈
②引回输入端的数量，是一部分还是全部
③在输出端用什么样的方式来引出的反馈，又是用什么样的方式引回到输入端
④这种反馈影响放大电路的输入电压还是输入电流

2.正反馈和负反馈

3.直流反馈和交流反馈

直流通路中存在的反馈为直流反馈，交流通路中存在的反馈为交流反馈

4.局部反馈和极间反馈

只对于多级放大电路中某一级起反馈作用的成为局部反馈，将多级放大电路的输出量引回到其输入级的输入回路称为极间反馈

二.交流负反馈的四种组态

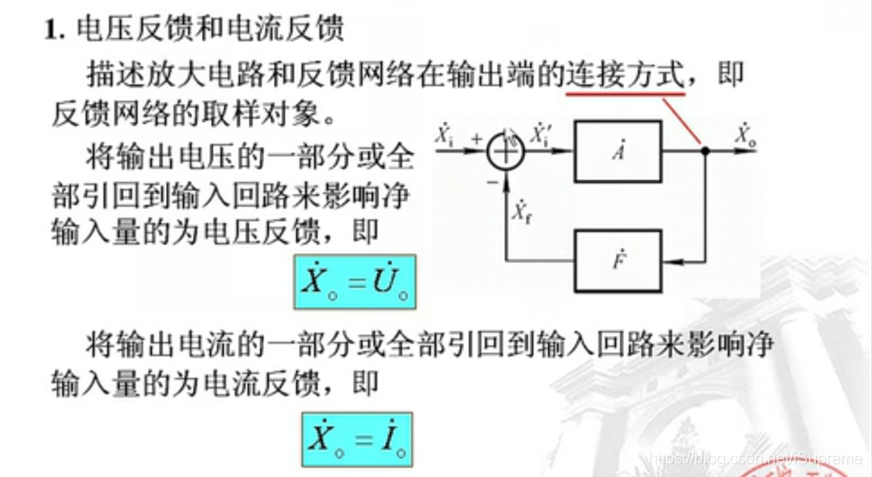

1.电压反馈和电流反馈

2.串联反馈和并联反馈

注：从输入端口向里看可以将后端等效成一个电阻，如果信号源是恒流源，就不适合引入电压反馈，因为输入电压完全取决于后端的等效电阻，引入电压反馈无济于事，同理如果信号源是恒压源，就不适合引入电流反馈。到底是引出电压反馈还是电流反馈和负载的需求相关，观察负载到底需要什么样的信号去驱动，才能知道到底该引出什么样的反馈

三.负反馈放大电路的方框图以及计算

1.负反馈放大电路的方框图
