ATMEL FLIP的使用步骤

作者：iamlaosong

1、FLIP这个软件就在atmel的官方网站上下载，下载网址：http://www.atmel.com/tools/FLIP.aspx

2、如果没有串口，需要一个usb转232线缆，当然还要装线缆驱动，装好后记下串口号，如COM3

3、打开FLIP，连接好应用电路板，接上电源，最好再按一下复位键。如果不是自动方式，应保证单片机执行的是bootloader（按RESET时PSEN 低， EA 高， ALE 高或悬空。为了保证按RESET或上电复位时执行用户程序，可在PSEN脚上设计一个按键，不按键时接高，需要时按下此键使PSEN脚接地）。如果是自动方式，则FLIP中的AutoISP需要勾上。

4、选择mcu，菜单为device-->select...，或者按F2。

5、建立连接，菜单为setting-->comunication-->RS232，弹出一个窗口，选择串口号和波特率（开始最好选择9600），点击connect按钮，连接好后，原来灰色的按钮可以使用了。

6、调入HEX文件，菜单为file-->load HEX file，或者按F4。

7、先擦除芯片，菜单为device-->erase，然后根据具体要求设置参数，例如，BLJB勾上，BSB/EB/SBV=00/FF/00。最后开始编程（烧片子），菜单为device-->program，可以看到进度条变化，写完后可以进行校验，一般不需要。

8、点击红色按钮start application，应用程序取代bootloader从SBV指定的地址(00表示从0000H开始)开始执行，串口通信结束。如需要上电后应用程序自己运行，需要关电后将PSEN脚悬空即可。

9、此外还有校验，读取等功能，不一一说明了。这个软件，我也接触不是太长，好多的其他东东不会用，有待于后进一步研究。

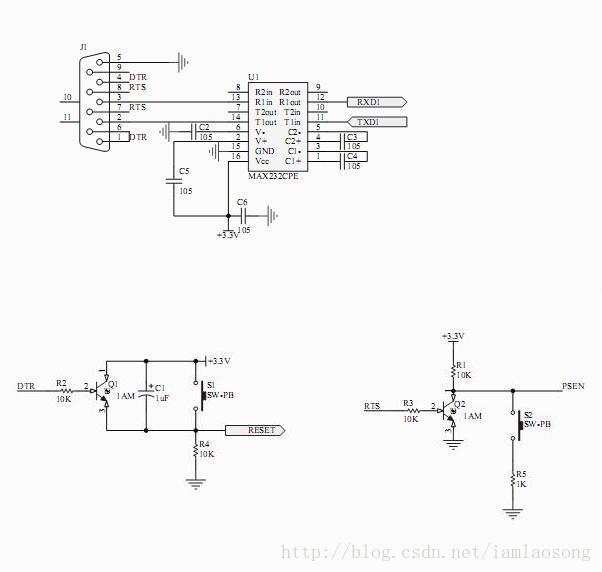

考虑到很多朋友需要串口接线图，现一并提供给大家：
