芯片在我们生活中无处不在，常用的手机、汽车、家用电器、智能家居、消费电子等等都离不开芯片，以及上班途中骑行的共享单车，也都有芯片身影的存在。在当前市场大环境下，尤其是之前使用国外芯片（ST、NXP等）方案设计的项目产品，缺芯的现象尤为严重，对于量小的客户而言，高价芯片、一芯难求的现象比比皆是；而对于国产芯片的发力，芯片国产化、推动国产芯片完成实际项目落地的需求，也成了当前国内设计项目之初作为芯片选型的主要依据；而对于已经完成的项目，在缺芯的因素下使用国产芯片替换原有芯片的需求量也变得日益增多；国产芯片不但解决了芯片短缺的问题，同时在价格成本上具有很大的优势，随着国产芯片技术逐步趋向稳定、成熟，并且在以飞快的速度创新着，在做好项目前期功能验证的情况下，国产芯片完全可以做为选型首选品牌！

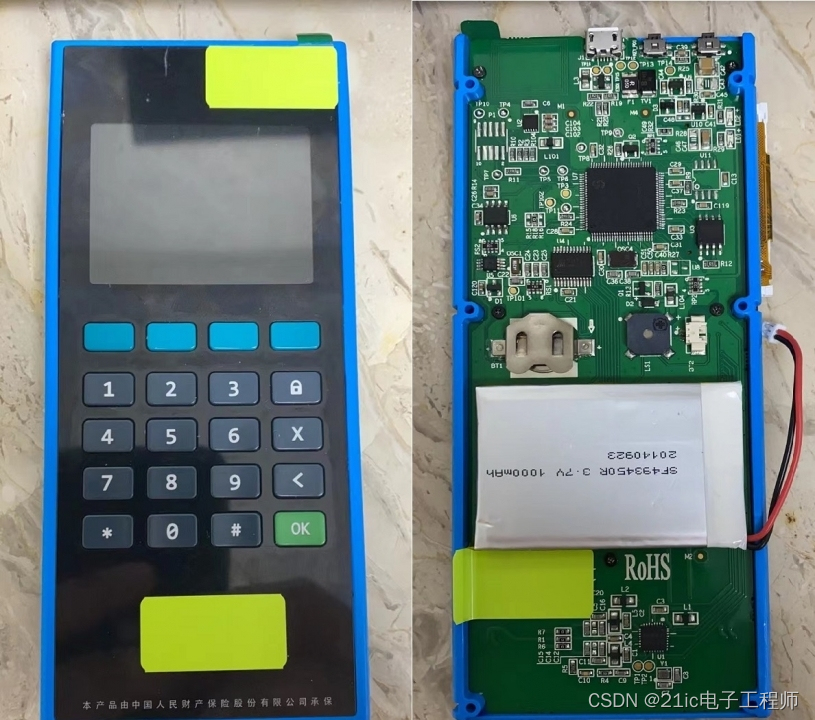

本文主要是分享使用国产芯片MM32F3273G8P去替换STM32F103VET6在手持式终端设备上的产品，主要是依据产品已经设计好的硬件原理图，去比较这两款单片机电气特性和引脚功能上的兼容性；对于软件代码来说，只需要上层的应用控制逻辑不需要改动，底层驱动根据芯片选型做相应的更新就可以了。当然也有遇到过说是可以做到跟ST做到芯片PIN TO PIN，软件不需要改动的国产芯片，但使用ST的软件代码库运行在非ST的芯片上，终究不是原配，出了问题是芯片的问题，还是软件库的问题，也无法确认；做项目还是稳妥些好，不要随便的拿来主义，要经过充分验证和测试，才能保证产品的稳定性不是吗？

因为是实际的产品项目，不可能直接分享实际的功能实现，但会结合硬件设计来做一个相近的软件功能出来展示，来体现这两款芯片的硬件和软件的兼容性。这款手持终端设备在硬件设计上使用STM32F103VET6作为主控芯片、锂电池供电，并带有充电管理电路、具有一键开关机和一键复位功能、带有2.8寸的TFT彩色LCD液晶显示屏，并伴有背光控制电路、带有USB接口电路，一方面给整机充电，另一方面可以与PC通过USB接口进行数据通讯、带有外置的RTC芯片，实现精确时间管理功能、支持2片SPI FLASH，可提供大容量的离线数据存储和管理、通过TM1668芯片驱动实现一个外置的4*5按键矩阵检测功能、带有1路蜂鸣器，供操作时当作提示音、此外还有FM17522实现的非接触式IC卡控制电路和FM11NC08的NFC TAG电路，以及LTK4201移动支付加密芯片电路等。




芯片规格

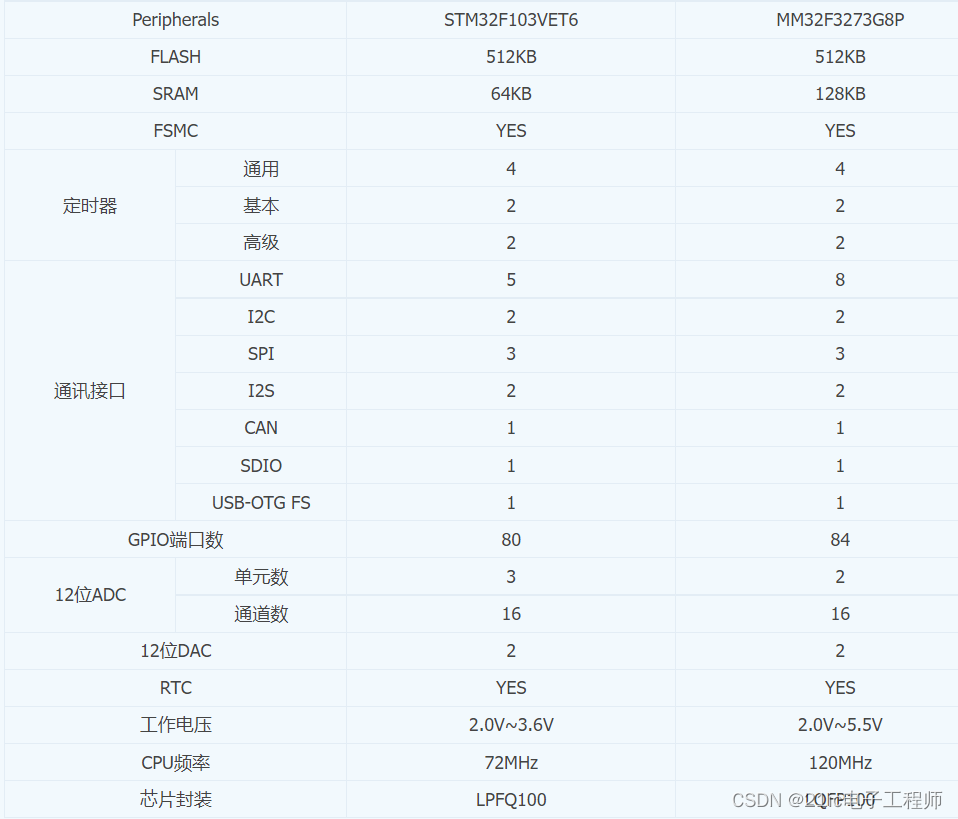

MM32F3273G8P芯片与STM32F103VET6芯片相比，在SRAM大小、UART数量、GPIO口个数、以及CPU频率和工作电压范围上有明显的优势，但在ADC单元数上有些欠缺；当然这只是规格比较的结果，还需要结合实际的硬件设计电路来看；就比如ADC欠缺的部分，在这个手持终端设备上就只用了2路，完全满足硬件需求，芯片就可以直接替换使用了。

芯片引脚定义

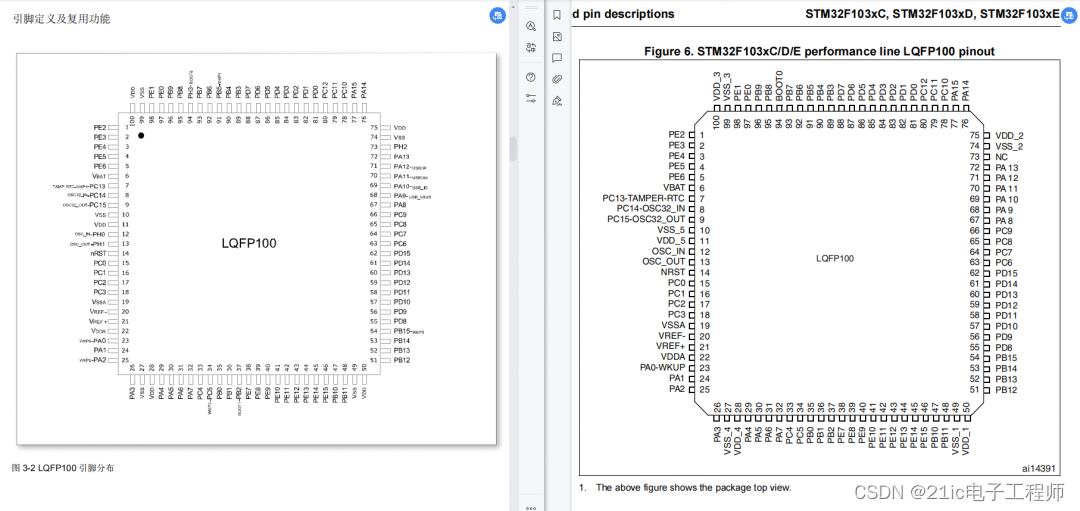

MM32F3272G8P和STM32F103VET6都是LQFP100的封装结合，在引脚定义上是PIN TO PIN兼容的，在引脚功能上也是相匹配的，具体可以参考这两款芯片数据手册的相关章节；如下图所示：

基于MM32F3273G8P的软件功能实现

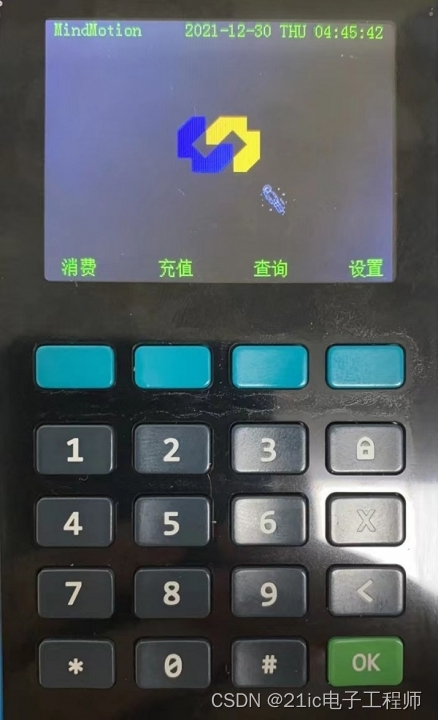

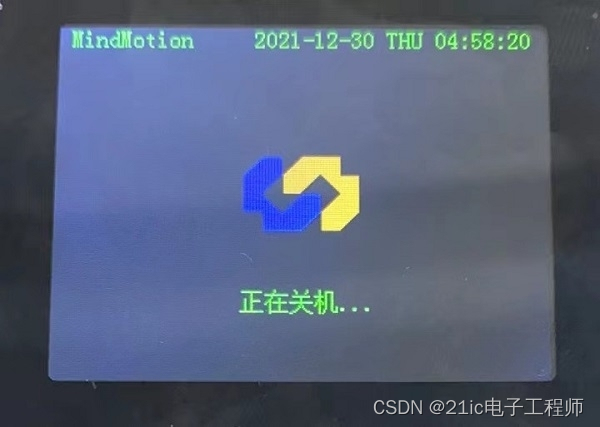

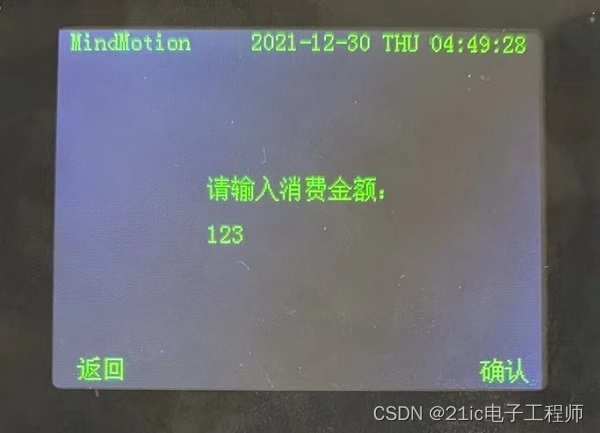

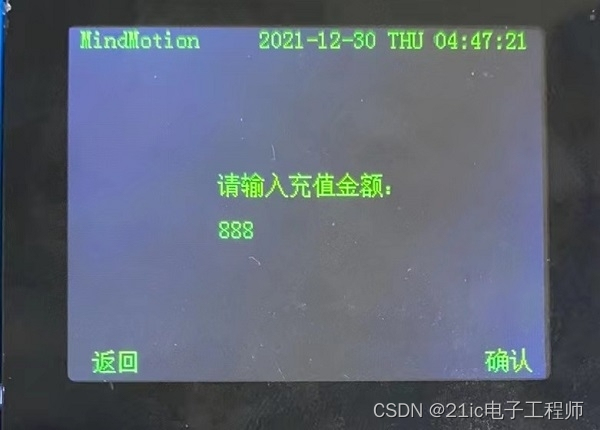

基于手持设备终端，通过按键、显示、非接触式IC卡的读写操作，模拟完成客户在消费时的消费、充值、查询、设置等功能，结合硬件设计，驱动部分的功能如下所示：

  • 通过FSMC接口驱动显示LCD显示，通过GPIO对LCD背光进行控制；
  • 通过硬件I2C接口驱动PCF8563 RTC芯片，进行精确时钟管理，并在LCD液晶屏上显示当前的日期和时间信息；
  • 通过GPIO口模拟TM1668的控制时序，实现对4*5按键矩阵的检测和识别，对检测到的按键在不同状态任务下做相应的功能处理；
  • 通过硬件SPI接口驱动2个SPI FLASH，实现离线数据存储和管理的功能，其中SPI FLASH1部分空间用作中文汉字字库点阵数据的存储空间使用；
  • 通过ADC检测当前锂电池电量和供电电压；
  • 通过TIM定时器的PWM功能，实现对蜂鸣器的驱动，完成操作提示音的功能；
  • 通过硬件SPI接口驱动FM17522芯片驱动，实现对非接触式IC卡的读写操作；
  • 通过Xmodem串行文件传输协议实现中文汉字字库点阵数据烧录到SPI FLASH的功能；

软件分层/模块设计

整体软件分为MM32库、SHELL调试、SYS系统调度、NFC层、HAL层、BSP层、以及APP层；其中MM32库是灵动官方提供的库程序；SHELL调试是基于UART实现的，用于项目设计过程中的调试等功能分析；SYS系统调度包含了消息队列及TASK任务的注册、轮询和调用；NFC层实现了FM11NC08和FM17550的驱动及应用功能；HAL层实现了FSM有限状态机的控制、HMI的界面显示、KEY的按键处理、NVM的存储控制、以及RTC的应用；BSP层则是基于硬件原理图设计，实现了基于底层硬件的驱动程序，如ADC、BEEP、LCD、LKT4201、PCF8563、TIM1668、W25Q64等等；APP层是整体框架和Xmodem功能；具体的实现和代码可以参加附件中的软件工程源代码。

部分程序源码

LCD的FSMC初始化及配置

void LCD_Init(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    FSMC_InitTypeDef FSMC_InitStructure;

    FSMC_NORSRAM_Bank_InitTypeDef FSMC_BankInitStructure;

    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOC, ENABLE);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_8 | GPIO_Pin_9;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;

    GPIO_Init(GPIOC, &GPIO_InitStructure);

    LCD_BL_L(); /* Turn OFF LCD Backlight */

    RCC_AHBPeriphClockCmd( RCC_AHBENR_GPIOD,   ENABLE);

    RCC_AHBPeriphClockCmd( RCC_AHBENR_GPIOE,   ENABLE);

    RCC_APB2PeriphClockCmd(RCC_APB2ENR_SYSCFG, ENABLE);

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource4,  GPIO_AF_12);  /* FSMC_NOE  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource5,  GPIO_AF_12);  /* FSMC_NWE  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource7,  GPIO_AF_12);  /* FSMC_NE1  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource11, GPIO_AF_12);  /* FSMC_A16  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource14, GPIO_AF_12);  /* FSMC_DA0  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource15, GPIO_AF_12);  /* FSMC_DA1  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource0,  GPIO_AF_12);  /* FSMC_DA2  */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource1,  GPIO_AF_12);  /* FSMC_DA3  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource7,  GPIO_AF_12);  /* FSMC_DA4  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource8,  GPIO_AF_12);  /* FSMC_DA5  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource9,  GPIO_AF_12);  /* FSMC_DA6  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource10, GPIO_AF_12);  /* FSMC_DA7  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource11, GPIO_AF_12);  /* FSMC_DA8  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource12, GPIO_AF_12);  /* FSMC_DA9  */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource13, GPIO_AF_12);  /* FSMC_DA10 */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource14, GPIO_AF_12);  /* FSMC_DA11 */

    GPIO_PinAFConfig(GPIOE, GPIO_PinSource15, GPIO_AF_12);  /* FSMC_DA12 */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource8,  GPIO_AF_12);  /* FSMC_DA13 */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource9,  GPIO_AF_12);  /* FSMC_DA14 */

    GPIO_PinAFConfig(GPIOD, GPIO_PinSource10, GPIO_AF_12);  /* FSMC_DA15 */

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_4 | GPIO_Pin_5  | GPIO_Pin_7  |

                                    GPIO_Pin_11;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;

    GPIO_Init(GPIOD, &GPIO_InitStructure);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_0 | GPIO_Pin_1  | GPIO_Pin_8  |

                                    GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_14 |

                                    GPIO_Pin_15;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;

    GPIO_Init(GPIOD, &GPIO_InitStructure);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_7  | GPIO_Pin_8  | GPIO_Pin_9  |

                                    GPIO_Pin_10 | GPIO_Pin_11 | GPIO_Pin_12 |

                                    GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;

    GPIO_Init(GPIOE, &GPIO_InitStructure);

    RCC_AHB3PeriphClockCmd(RCC_AHB3ENR_FSMC, ENABLE);

    FSMC_NORSRAM_BankStructInit(&FSMC_BankInitStructure);

    FSMC_BankInitStructure.FSMC_SMReadPipe    = 0;

    FSMC_BankInitStructure.FSMC_ReadyMode     = 0;

    FSMC_BankInitStructure.FSMC_WritePeriod   = 0x2;

    FSMC_BankInitStructure.FSMC_WriteHoldTime = 2;

    FSMC_BankInitStructure.FSMC_AddrSetTime   = 3;

    FSMC_BankInitStructure.FSMC_ReadPeriod    = 0x1;

    FSMC_BankInitStructure.FSMC_DataWidth     = FSMC_DataWidth_16bits;

    FSMC_NORSRAM_Bank_Init(&FSMC_BankInitStructure, FSMC_NORSRAM_BANK0);

    FSMC_NORSRAMStructInit(&FSMC_InitStructure);

    FSMC_InitStructure.FSMC_Mode            = FSMC_Mode_8080;

    FSMC_InitStructure.FSMC_TimingRegSelect = FSMC_TimingRegSelect_0;

    FSMC_InitStructure.FSMC_MemSize         = FSMC_MemSize_64MB;

    FSMC_InitStructure.FSMC_MemType         = FSMC_MemType_NorSRAM;

    FSMC_InitStructure.FSMC_AddrDataMode    = FSMC_AddrDataMUX;

    FSMC_NORSRAMInit(&FSMC_InitStructure);

    LCD_RST_H(); SysTick_DelayMS(100);

    LCD_RST_L(); SysTick_DelayMS(100);

    LCD_RST_H(); SysTick_DelayMS(200);

    LCD_REG_Configure();

}

PCF8563 RTC芯片驱动程序

void PCF8563_Read(uint8_t Address, uint8_t *Buffer, uint8_t Length)

{

    uint8_t i = 0, Flag = 0, Count = 0;

    I2C_SendData(I2C1, Address);

    while(!I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFE));

    for(i = 0; i < Length; i++)

    {

        while(1)

        {

            if((I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFNF)) && (Flag == 0))

            {

                I2C_ReadCmd(I2C1);   Count++;

                if(Count == Length) Flag = 1;

            }

            if(I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_RFNE))

            {

                Buffer[i] = I2C_ReceiveData(I2C1);     break;

            }

        }

    }

    I2C_GenerateSTOP(I2C1, ENABLE);

    while(!I2C_GetFlagStatus(I2C1, I2C_FLAG_STOP_DET));

}

void PCF8563_Write(uint8_t Address, uint8_t *Buffer, uint8_t Length)

{

    uint8_t i = 0;

    I2C_SendData(I2C1, Address);

    while(!I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFE));

    for(i = 0; i < Length; i++)

    {

        I2C_SendData(I2C1, Buffer[i]);

        while(!I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFE));

    }

    I2C_GenerateSTOP(I2C1, ENABLE);

    while(!I2C_GetFlagStatus(I2C1, I2C_FLAG_STOP_DET));

}

void PCF8563_Init(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    I2C_InitTypeDef  I2C_InitStructure;

    uint8_t wBuffer[7] = {0x00, 0x56, 0x12, 0x29, 0x03, 0x12, 0x21};

    uint8_t rBuffer[7] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};

    RCC_APB1PeriphClockCmd(RCC_APB1ENR_I2C1, ENABLE);

    I2C_StructInit(&I2C_InitStructure);

    I2C_InitStructure.I2C_Mode       = I2C_Mode_MASTER;

    I2C_InitStructure.I2C_OwnAddress = 0;

    I2C_InitStructure.I2C_Speed      = I2C_Speed_STANDARD;

    I2C_InitStructure.I2C_ClockSpeed = 100000;

    I2C_Init(I2C1, &I2C_InitStructure);

    I2C_Send7bitAddress(I2C1, PCF8563_I2C_ADDRESS, I2C_Direction_Transmitter);

    I2C_Cmd(I2C1, ENABLE);

    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOB, ENABLE);

    GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_4);

    GPIO_PinAFConfig(GPIOB, GPIO_PinSource9, GPIO_AF_4);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_8 | GPIO_Pin_9;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_OD;

    GPIO_Init(GPIOB, &GPIO_InitStructure);

    PCF8563_Read(0x02, rBuffer, sizeof(rBuffer));

    if(rBuffer[6] != 0x21)

    {

        printf("\r\nRTC Factory Reset!!!\r\n");

        PCF8563_Write(0x02, wBuffer, sizeof(wBuffer));

    }

}

TM1668按键识别驱动程序

uint8_t TM1668_RD(void)

{

    uint8_t Data = 0;

    TM1668_InitDIO(0);  TM1668_DIO_L();

    TM1668_InitDIO(1);

    TM1668_CLK_L();     TM1688_Delay();

    for(uint8_t i = 0; i < 8; i++)

    {

        Data >>=  1;

        TM1668_CLK_H(); TM1688_Delay();

        if(GPIO_ReadInputDataBit(TM1668_DIO_GPIO, TM1668_DIO_PIN) == Bit_SET)

        {

            Data |= 0x80;

        }

        TM1668_CLK_L(); TM1688_Delay();

    }

    return Data;

}

void TM1668_WR(uint8_t Data)

{

    TM1668_InitDIO(0);  TM1668_DIO_L();

    for(uint8_t i = 0; i < 8; i++)

    {

        TM1668_CLK_L(); TM1688_Delay();

        if(Data & (0x01 << i)) TM1668_DIO_H();

        else                   TM1668_DIO_L();

        TM1668_CLK_H(); TM1688_Delay();

    }

}

void TM1668_Init(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_AHBPeriphClockCmd(TM1668_DIO_RCC, ENABLE);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = TM1668_DIO_PIN;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;

    GPIO_Init(TM1668_DIO_GPIO, &GPIO_InitStructure);

    RCC_AHBPeriphClockCmd(TM1668_CLK_RCC, ENABLE);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = TM1668_CLK_PIN;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;

    GPIO_Init(TM1668_CLK_GPIO, &GPIO_InitStructure);

    RCC_AHBPeriphClockCmd(TM1668_STB_RCC, ENABLE);

    GPIO_StructInit(&GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin   = TM1668_STB_PIN;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;

    GPIO_Init(TM1668_STB_GPIO, &GPIO_InitStructure);

    TM1668_STB_H();

    TM1668_CLK_H();

    TM1668_DIO_L();

}

void TM1668_ReadInput(uint16_t *Buffer)

{

    TM1668_STB_L();

    TM1668_WR(0x42); TM1688_Delay();

    for(uint16_t i = 0; i < 5; i++)

    {

        Buffer[i] = TM1668_RD() + (0x0100 * i);

    }

    TM1668_STB_H();

}

FM17522非接触式IC卡操作

uint8_t FM17550_TypeA_Handler(void)

{

    FM17550_SoftwareReset();

    ReaderA_Init();

    FM17550_SetCW(3);

    if(ReaderA_CardActivate() != FM175XX_SUCCESS)

    {

        FM17550_SetCW(0);       return 0;

    }

    printf("\r\n-> ATQA = ");

    for(uint8_t i = 0; i < 2; i++)

    {

        printf("0x%02x ", PICC_A.ATQA[i]);

    }

    printf("\r\n-> UID  = ");

    for(uint8_t i = 0; i < 4; i++)

    {

        printf("0x%02x ", PICC_A.UID[i]);

    }

    printf("\r\n-> SAK  = 0x%02x", PICC_A.SAK);

    if(Mifare_Auth(KEY_A_AUTH, 0, KEY_A[0], PICC_A.UID) != FM175XX_SUCCESS)

    {

        printf("\r\n-> AUTH ERROR!\r\n");

        FM17550_SetCW(0);            return 0;

    }

    printf("\r\n-> AUTH SUCCESS!");

#if 0

    memcpy(BLOCK_VAULE,"\x00\x00\x00\x08",4);



    if(Mifare_SetBlock(1, BLOCK_VAULE) != FM175XX_SUCCESS)

    {

        printf("-> SET BLOCK VALUE ERROR!\r\n");

        FM17550_SetCW(0);       return 0;

    }

    printf("-> SET BLOCK VALUE SUCCESS!\r\n");

#endif

    if(Mifare_ReadBlock(1, BLOCK_DATA) != FM175XX_SUCCESS)

    {

        printf("\r\n-> READ BLOCK ERROR!\r\n");

        FM17550_SetCW(0);             return 0;

    }

    printf("\r\n-> READ BLOCK = ");

    for(uint8_t i = 0; i < 16; i++)

    {

        printf("0x%02x ", BLOCK_DATA[i]);

    }

    RemainingAmount  = BLOCK_DATA[0]; RemainingAmount *= 256;

    RemainingAmount += BLOCK_DATA[1]; RemainingAmount *= 256;

    RemainingAmount += BLOCK_DATA[2]; RemainingAmount *= 256;

    RemainingAmount += BLOCK_DATA[3];

    printf("\r\nRemainingAmount : %d", RemainingAmount);

    switch(AmountOperation)

    {

        case 1: /* 消费 */

            printf("\r\nConsumptionAmount : %d", ConsumptionAmount);

            if(RemainingAmount >= ConsumptionAmount)

            {

                BLOCK_VAULE[3] = (uint8_t)(((RemainingAmount - ConsumptionAmount) >> 0x00) & 0xFF);

                BLOCK_VAULE[2] = (uint8_t)(((RemainingAmount - ConsumptionAmount) >> 0x08) & 0xFF);

                BLOCK_VAULE[1] = (uint8_t)(((RemainingAmount - ConsumptionAmount) >> 0x10) & 0xFF);

                BLOCK_VAULE[0] = (uint8_t)(((RemainingAmount - ConsumptionAmount) >> 0x18) & 0xFF);

                if(Mifare_SetBlock(1, BLOCK_VAULE) != FM175XX_SUCCESS)

                {

                    printf("\r\n-> SET BLOCK VALUE ERROR!\r\n");

                    FM17550_SetCW(0);                  return 0;

                }

                printf("\r\n-> SET BLOCK VALUE SUCCESS!");

            }

            else

            {

                printf("-> Amount Not Enough!\r\n");

                FM17550_SetCW(0);          return 2;

            }

            break;

        case 2: /* 充值 */

            printf("\r\nRechargeAmount : %d", RechargeAmount);

            BLOCK_VAULE[3] = (uint8_t)(((RemainingAmount + RechargeAmount) >> 0x00) & 0xFF);

            BLOCK_VAULE[2] = (uint8_t)(((RemainingAmount + RechargeAmount) >> 0x08) & 0xFF);

            BLOCK_VAULE[1] = (uint8_t)(((RemainingAmount + RechargeAmount) >> 0x10) & 0xFF);

            BLOCK_VAULE[0] = (uint8_t)(((RemainingAmount + RechargeAmount) >> 0x18) & 0xFF);

            if(Mifare_SetBlock(1, BLOCK_VAULE) != FM175XX_SUCCESS)

            {

                printf("\r\n-> SET BLOCK VALUE ERROR!\r\n");

                FM17550_SetCW(0);                  return 0;

            }

            printf("\r\n-> SET BLOCK VALUE SUCCESS!");

            break;

        case 3: /* 查询 */

            break;

        case 4: /* 清空 */

            memset(BLOCK_VAULE, 0, sizeof(BLOCK_VAULE));

            if(Mifare_SetBlock(1, BLOCK_VAULE) != FM175XX_SUCCESS)

            {

                printf("\r\n-> SET BLOCK VALUE ERROR!\r\n");

                FM17550_SetCW(0);                  return 0;

            }

            printf("\r\n-> SET BLOCK VALUE SUCCESS!");

            break;

        default:

            break;

    }

    FM17550_SetCW(0);           return 1;

}

实际显示效果

主界面

消费操作界面

充值操作界面

查询操作界面

设置操作界面

关机界面

附件

演示程序源代码：  Project.zip (841.5 KB)


---------------------
作者：xld0932
链接：https://bbs.21ic.com/icview-3226582-1-1.html
来源：21ic.com
此文章已获得原创/原创奖标签，著作权归21ic所有，任何人未经允许禁止转载。

21ic电子工程师
关注
  • 0
    点赞
  • 踩
  • 4
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
射频卡文档及fm17550设备开发代码
11-22
射频卡协议ISO14443中文板 doc\pdf格式文件；fm17550 rfid设备的驱动代码，经实际测试可用，代码仅实现typeA协议及仅获取卡的uid
（学习日记）2024.01.09
最新发布
一个放笔记的小书架
01-12 1215
2024.01.09 一、元件：NT3H1201——NFC芯片 二、元件：FM11NT082C——NFC芯片
STM32总结之开启外设时钟
peijian1998的专栏
05-28 1万+
我们知道到，STM32的大多数外设，在使用前都要开启该外设的时钟。 下面我们以STM32VET6指南者为例 1.点亮LED灯实验时，用到了GPIOB，我们需要开启GPIOB的时钟： RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIO,ENABLE);//开启GPIOB的时钟N 2.使用按键的时候，不论是查询方式，还是中断方式，都用到了GPIOA，所以要开启...
STM32自学笔记--1.GPIO初始化配置
qq_57346347的博客
05-05 6021
1.若为输入模式（可用于KEY等外设的输入检测） 引用结构体： GPIO_InitTypeDef GPIO_InitStructure; 开启时钟： RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOX, ENABLE); 设置输入模式: GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN; 上拉/下拉/浮空 GPIO_InitStructure.GPIO_...
复旦FM17522芯片读写M1卡（S50/S70）、CPU卡要点摘录
热门推荐
hxkrrzq的博客
10-14 2万+
  目录 概述 卡的存储结构/文件结构 M1卡存储结构 复旦CPU卡的文件结构 卡的权限管理方式 M1卡控制字 CPU卡安全状态寄存器 卡的认证 M1卡的三次互相认证 复旦CPU卡的外部认证和内部认证 机具内部认证步骤 发卡流程 M1卡发卡流程 复旦cpu卡发卡流程 读卡器模块 PC/STM32端（控制端） ISO/IEC 14443 TYPE A协议 M1卡...
基于FM175XX的RFID应用（STM32的MDK工程）
hewen313984415的专栏
11-05 2217
MDK工程（使用目前流行的FreeRTOS实时操作系统），APM32F103和FM175XX的SPI 通信，目前IC国产法，极海官网资料有说MDK版本要基于Keil5.18以上版本，我现在用的是Keil5.33。如果直接选择STM32F103应该没这个限制的。 只需要修改头文件的定义就可以在不同的板子上使用，这种写法非常方便于移植，从而加快开发进度。 直接编译工程，FM175XX外接的天线板是使用双天线配置，目前能读写typeA卡的ID号。我也已经调试了，加强发射功率的配置功能，可以增大卡识别的距离
stm32替代芯片资源.zip
04-08
然而，近年来，随着国产化进程的推进，许多国内厂商推出了STM32的替代芯片，如APM32和MM32，以满足市场需求并降低对外依赖。"stm32替代芯片资源.zip"这个压缩包正是为了帮助开发者过渡到这些国产芯片而准备的。 APM...
MM32-keil芯片支持包
11-07
该芯片支持包的亮点在于其包含了多个子文件，如MindMotion.MM32P0xx_DFP.1.0.9.pack、MindMotion.MM32W0xxB_DFP.1.0.6.pack等，每个子文件对应MM32的不同型号，提供了详细的设备驱动程序（Device Family Package，...
MM32系列 KEIL pack文件包.rar
09-07
MM32系列芯片是由兆易创新（GigaDevice）推出的一系列基于Arm Cortex-M内核的微控制器，广泛应用于各种嵌入式系统设计。KEIL是业界知名的嵌入式开发工具，提供了一整套集成开发环境（IDE）以及编译器、调试器等工具...
MM32F031x8_IAP.rar
10-14
《国产MM32F031x8单片机IAP技术详解》 在嵌入式系统设计中，In-Application Programming（IAP）是一种重要的技术，它允许程序在运行过程中更新自身的固件，无需外部编程设备。MM32F031x8系列是灵动微电子推出的一款...
FM17550低功耗IC卡读卡程序.rar
02-03
FM17550低功耗IC卡读卡程序 +FM17550_ds_ch
STM32F103_FM17550.rar
11-12
STM32F103用FM17550,读写RF A 卡，B卡，STM32F103的5个串口通讯，USB通讯，实测可用，自己整合的。欢迎下载，修正。
FM17550 硬件天线调试
12-25
天线电感选择比TVDD发射电流大的标称值，封装选择尽量小，但不能0805小。 如FM17550，天线发射电流在100mA，可以选择MLF2012DR68KT,680nH,±10%，该电感电流达到150mA。如使用RC663，电感选择需要比250mA标称值大。 天线采用双端驱动，具有更好的驱动能力。对应天线区域内的元件，选择5%精度以内的，在使用低功耗侦测卡片（LPCD）功能时，天线区域内元件选择2%精度以内的。精度10%的元件会导致天线谐振频点偏差，如天线谐振电容在200pF,误差在±20pF,会使得谐振频率偏离±0.6MHz,导致读卡性能严重下降。在使用LPCD功能时，元件误差会导致误触发读卡或者卡片侦测不到，产品一致性难以保证。
FM17522官方开发资料.zip_FM17522_FM17522开发例程_RFID例程_fm17522中文资料_languag
07-14
RFID官方例程，里面涉及多种功能，望有所帮助。。。。。。。。。。。。
MM32Keil资源包
09-06
"MM32Keil资源包"是一个专门为开发者提供的便利工具，包含了多个针对MM32系列微控制器的设备支持包（DFP，Device Family Pack）。这个资源包的主要目标是简化MM32系列芯片在Keil集成开发环境（IDE）中的使用，帮助...
Stm32的串口实验
m0_49586319的博客
04-17 1049
实验要求：实现stm32的单个字符传输 第一步`在这里插入 //(1)第一步，使能串口时钟和对应GPIO口的时钟 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能 GPIOA 时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE );//使能 USART1 第二步 // (2)设置引脚复用器映射：调用 GPIO_PinAFConfig 函数。 GPIO_PinAFConf
STM32的时钟系统RCC详细整理（转）
渣渣屋
07-15 1334
一、综述： 1、时钟源在 STM32 中，一共有 5 个时钟源，分别是 HSI 、 HSE 、 LSI 、 LSE 、 PLL 。①HSI 是高速内部时钟， RC 振荡器，频率为 8MHz ；②HSE 是高速外部时钟，可接石英 / 陶瓷谐振器，或者接外部时钟源，频率范围是 4MHz – 16MHz ；③LSI 是低速内部时钟， RC 振荡器，频率为 40KHz ；④LSE 是低速外部时钟，接频率为
4--STM32RCC时钟树
南山府的博客
08-09 1922
STM32RCC时钟树一、时钟系统结构1--简述1.1 总线时钟2时钟源3--HSE时钟4-- PLL配置**1.主PLL：****2.专用PLL（PLLI2S）**4---LSE时钟1.外部晶振/陶瓷谐振器（无源电路）**2、外部时钟（有源电路）**5--LSI时钟6--时钟输出功能1.MCO12.MCO2PLL时钟系统配置步骤及常用库函数1--PLL时钟系统配置步骤2--常用库函数1.时钟使能配置函数**2.配置系统时钟源函数**实例主函数mainRCC_CLCK配置代码按键 一、时钟系统结构 1–简述
MM32F5277E9P核心板原理图
05-26
MM32F5277E9P核心板原理图是一种基于MM32F5277E9P微控制器的核心板设计，旨在提供一个灵活、可靠的解决方案 для各种应用场景。 1. 电源系统：MM32F5277E9P核心板原理图中，电源系统由USB 5V、TP5108E2 3.3V和...
MM32A0140用户手册
01-02
MM32A0140是一款基于Arm Cortex-M0处理器内核的32位微控制器，它在电子设备中广泛应用于实时控制和数据处理。手册首先阐述了系统和存储器架构，包括系统总线、DMA总线和总线矩阵，这些是微控制器内部数据传输的重要...

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
