[技术讨论]PCB的工艺介绍2之钻孔工艺

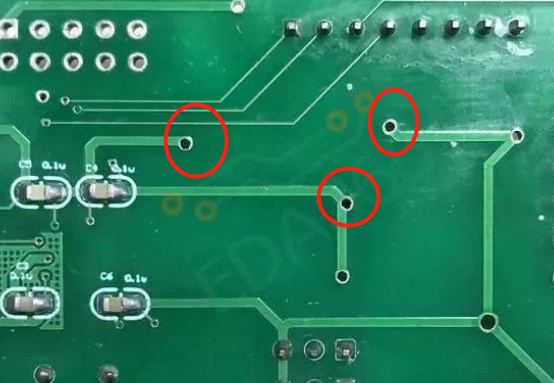

今天继续PCB工艺の过孔的介绍
1. 钻孔定位：在PCB板上标记钻孔位置，以便钻孔机器能够准确地定位钻孔位置。
在这一步需要确定钻孔位置和尺寸、确保钻孔机器的精度和稳定性、选择适当的钻头、确保钻孔机器的清洁和维护、进行适当的钻孔机器调整和校准、进行适当的钻孔机器加工参数设置、使用适当的钻孔机器夹具和固定装置、进行适当的钻孔机器刀具磨损检查和更换、进行适当的钻孔机器加工过程监控和控制、还要对钻孔机器加工后的检查和测试方才能确保钻孔的准确性和一致性。

2. 钻孔：使用钻孔机器在PCB板上钻孔。钻孔机器使用高速旋转的钻头将孔钻入PCB板中。
有如下几点需要注意：
a.钻头的选择：钻头的选择应该根据板厚、钻孔直径和钻孔深度来确定。一般情况下，钻孔直径越小，钻头越细，钻孔深度越浅，钻头越短。
b.钻孔位置：钻孔位置应该准确无误，避免出现错位或重叠的情况。在钻孔前应该先进行布局，将钻孔位置标记出来，以免出现问题。
c.钻孔速度：钻孔速度应该根据板材的材质和厚度来确定。一般来说，钻孔速度越慢，钻头的寿命就越长，但是生产效率也会受到影响。
d.钻孔深度：钻孔深度应该根据电路板的要求来确定。如果钻孔深度太浅，会影响电路板的质量；如果钻孔深度太深，会导致钻头损坏。
e.钻孔质量：钻孔质量应该符合电路板的要求，避免出现毛刺、裂口等问题。在钻孔后应该进行检查，确保钻孔的质量符合要求。
f.钻孔间距：钻孔间距应该根据电路板的要求来确定。如果钻孔间距太小，会影响电路板的质量；如果钻孔间距太大，会浪费板材。

3. 清孔：将钻孔过程中产生的碎屑和残留物清除。这可以通过吹气、抽气或使用吸尘器来完成。
需要注意清孔以避免废料和灰尘进入孔内；需要使用合适的工具和设备，以确保清洁效果和孔的质量；应该避免使用化学清洗剂和有害物质，以避免对环境和人体造成危害；应该遵循制造商的建议和指导，以确保清洁的正确性和安全性；清孔后应该进行光学检查和测试，以确保孔的质量和可靠性。
总之，清孔是PCB制造中非常重要的一个环节，需要严格按照规定和标准进行操作，以确保PCB板的质量和稳定性。

4. 检查孔径：检查钻孔的孔径是否符合要求。这可以通过使用孔径测量仪或显微镜来完成。
有如下几点需要注意：
a. 确认孔径尺寸是否符合要求：检查孔径的直径和位置是否与设计要求一致。
b. 检查孔壁是否光滑：孔壁是否光滑平整，无毛刺、裂纹等缺陷。
c.检查孔内是否有铜渣：孔内是否有铜渣、毛刺等杂质，这些杂质可能会影响电路板的性能。
d.检查孔径的位置是否准确：检查孔径的位置是否准确，孔与孔之间的距离是否符合要求。
e.检查孔径的数量是否正确：检查孔径的数量是否与设计要求一致，是否漏孔或多孔。
f.检查孔径是否与钻孔机的要求相符：检查孔径是否与钻孔机的要求相符，如钻孔机的最小孔径和最大孔径等。
g.检查孔径的形状是否符合要求：检查孔径的形状是否符合要求，如圆形、方形、椭圆形等。

5. 补孔：如果钻孔的孔径不符合要求，需要使用补孔机器对孔进行修补。
a.补孔位置：补孔位置应该与原来的孔位置相同，避免对电路板的电气性能产生影响。
b. 孔径：补孔的孔径应该与原来的孔径相同，以确保元件可以正确安装。
c.补孔方式：常用的补孔方式有钻孔和铣孔两种，选择合适的方式进行补孔，以确保孔的质量。
d.补孔深度：补孔的深度应该与原来的孔深度相同，以确保元件可以正确安装。
e. 补孔数量：尽可能少补孔，以避免对电路板的结构和电气性能产生影响。

f.补孔质量：补孔后应该进行质量检查，确保补孔质量符合要求，避免出现问题。

6. 镀孔：在钻孔完成后，需要对孔进行镀铜。这可以通过化学镀铜或电镀铜来完成。
a.钻孔尺寸和位置：钻孔的尺寸和位置必须与设计文件完全一致，以确保电路板上的元件和连接器正确安装。
b.钻孔深度：钻孔的深度必须适当，以确保电路板上的元件和连接器可以正确插入。
c.孔径精度：钻孔的孔径精度必须符合规格要求，以确保电路板上的元件和连接器可以正确插入。
d.钻孔质量：钻孔的质量必须良好，以确保电路板上的元件和连接器可以正确插入，并且不会出现短路或断路等问题。
e.钻孔表面处理：钻孔的表面必须进行适当的处理，以便在电镀过程中形成良好的金属层。
f.镀孔厚度：镀孔的厚度必须符合规格要求，以确保电路板上的元件和连接器可以正确插入，并且不会出现短路或断路等问题。
g.镀孔孔壁平整度：镀孔的孔壁必须平整，以确保电路板上的元件和连接器可以正确插入，并且不会出现短路或断路等问题。
h.镀孔孔径精度：镀孔的孔径精度必须符合规格要求，以确保电路板上的元件和连接器可以正确插入。
7. 检查镀层：检查镀铜层是否均匀，并且没有任何缺陷或裂纹。
a. 检查镀层的厚度是否符合要求。厚度过薄或过厚都会影响电路板的性能。
b.检查镀层的均匀性。如果镀层不均匀，可能会导致电路板的某些区域无法正常工作。
c.检查镀层的质量。如果镀层质量不好，可能会导致电路板出现腐蚀或氧化等问题。
d.检查镀层的连接性。如果镀层连接不好，可能会导致电路板出现断路或短路等问题。
e.检查镀层的外观。如果镀层有明显的缺陷或损伤，可能会影响电路板的整体外观和可靠性。
检查电路板的镀层需要仔细、耐心和专业。只有确保镀层的质量和性能符合要求，才能保证电路板的可靠性和稳定性。
---------------------
