第一次DIY这么好玩的东西--基于TI PCM2707的声卡DIY与注意事项

很早就想做个声卡了，USB的方便携带。于是我找到了压箱底的芯片PCM2707。

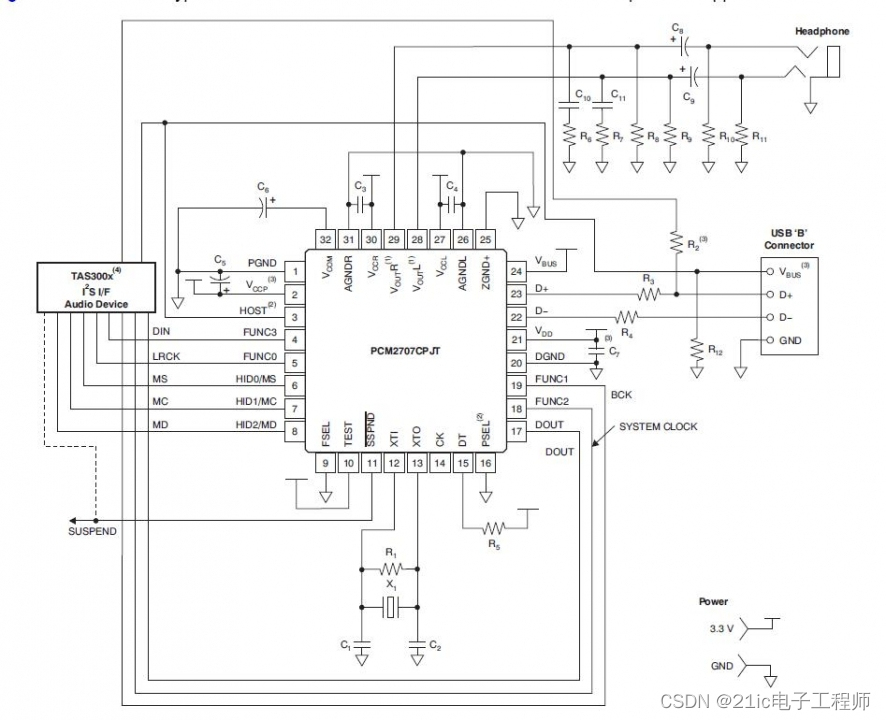

这是官方的原理图，如果按照这个做，耳机是不会发声的。。。。

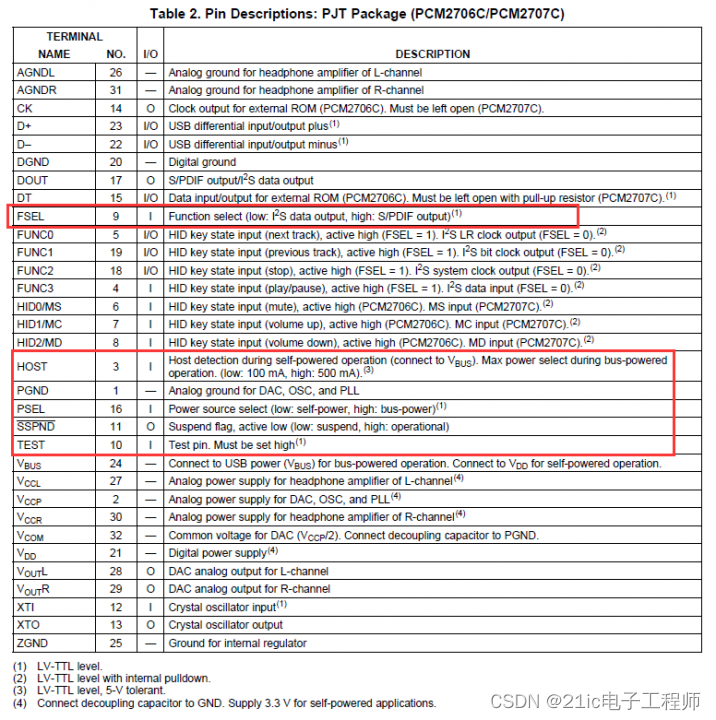

因为你还要认真阅读下面这个端口的介绍部分。注意我标红的部分：

FSEL：功能选择位，拉低：I2S输出；拉高：S/PDIF输出。
因为我们用耳机听，所以这个要拉高，如果按照参考图中的，那么你的耳机不会发声。。。
HOST推荐拉高到3.3V即可。
这个图中没提供电源显示的，我们还可以增加一个LED电源指示灯，如果像我一样只是耳机听，那么可以去掉那些不必要的接口连线。
PSEL：电源选择位，这里推荐拉高到3.3V
该电路我一共做了两次板，第一次怕把握不住，做了一个测试版，引出了相关的接口用于调试。

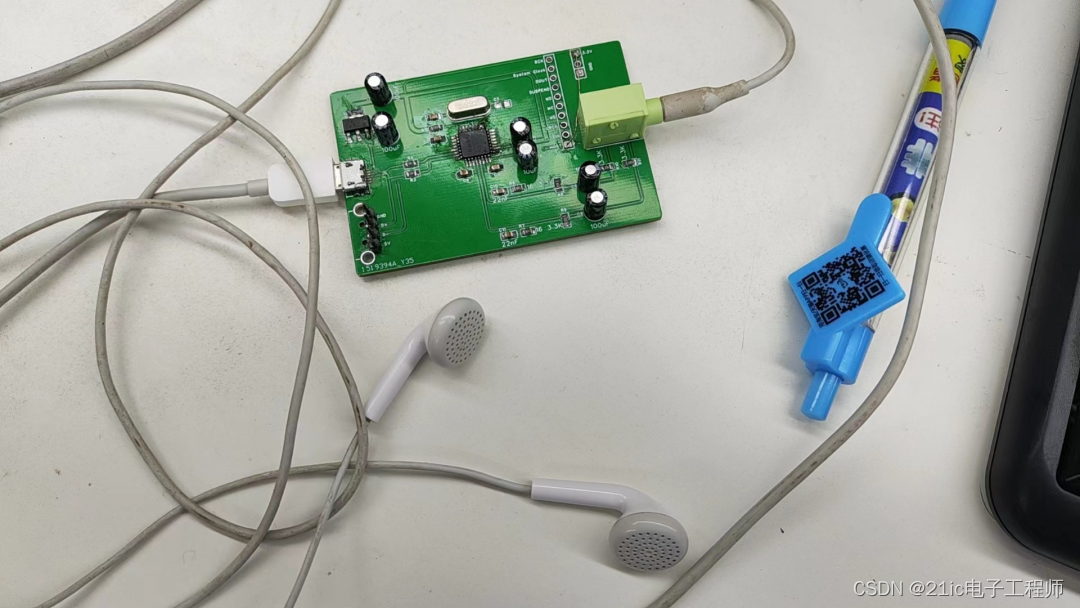

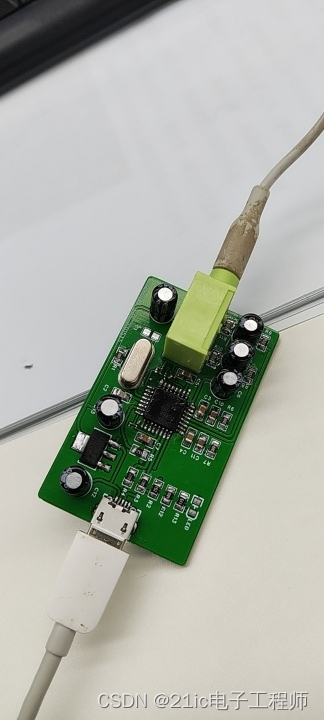

这是我做的第一个版本，走了飞线才好好工作，由于不够小巧，我重新画了一版，然后将这板子上的核心元件用热风枪400度高温给吹下来了。

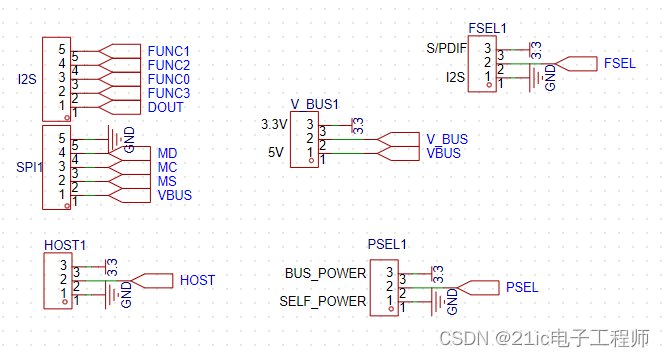

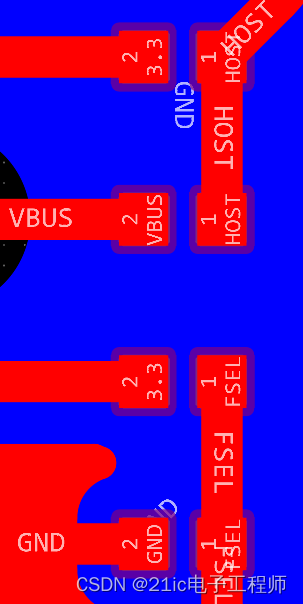

为了方便调试，推荐这些功能选择端口预留可以切换的接口。比如设置0欧姆电阻用于切换，根据需要短路相关的接口。
比如我这里采用的是0201封装的作为短路接口，这太小了，不方便焊接，推荐大家用大一些的，比如0402,0603，甚至0805这种更容易焊接的。或者直接上拨码开关也是可以的。

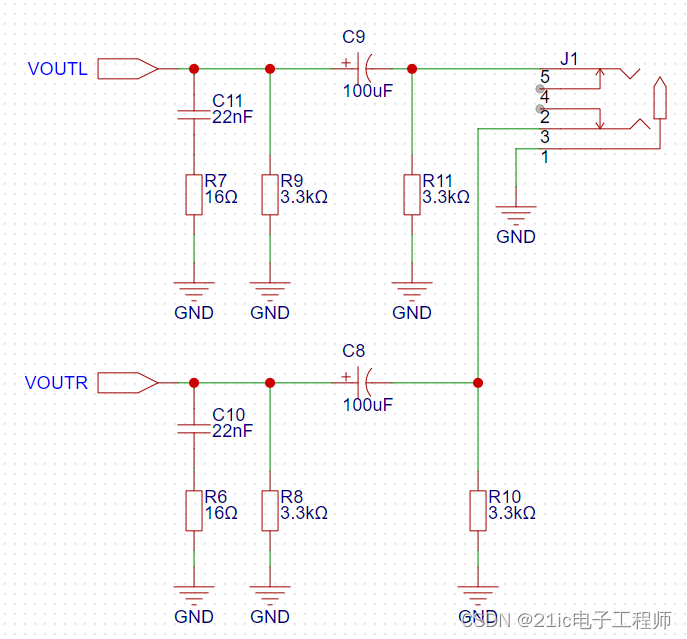

音频输出上要注意左右声道与耳机插孔的对应关系

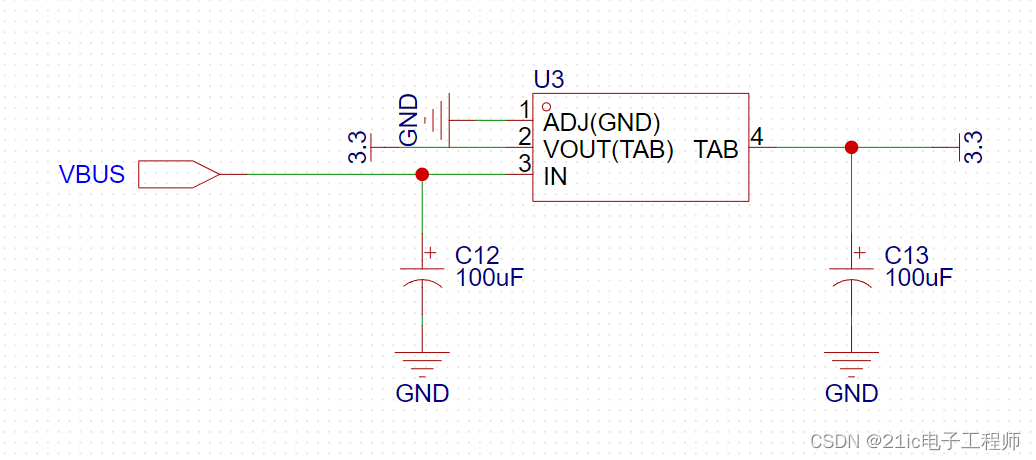

3.3V供电采用1117-3.3价格实惠好用
稳压为了方便，均采用100uf,10V电容

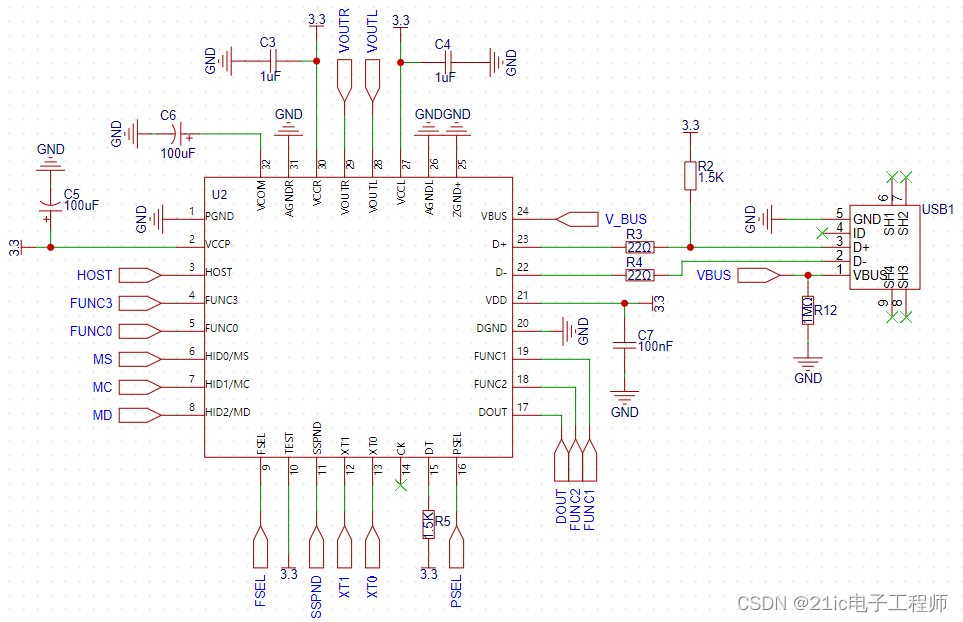

接下来给大家看看主电路原理图

可选择功能的引脚，可以通过插针或其他方式实现，原理图先设计好，在PCB内还可以按需求调整

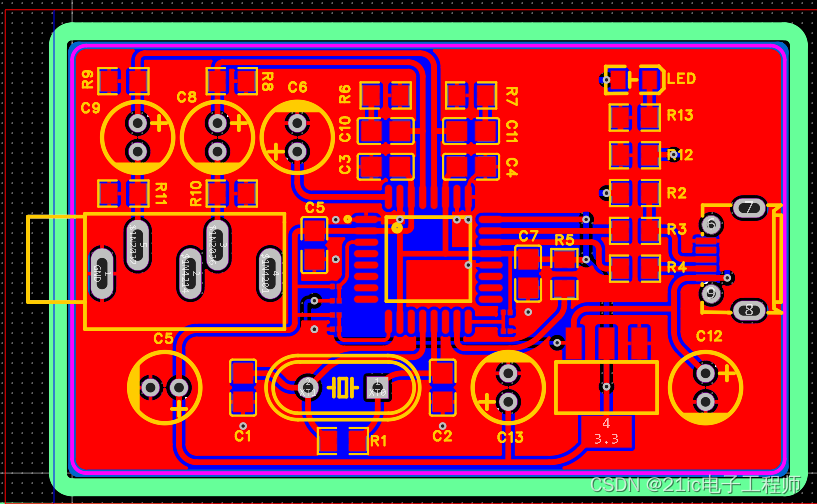

最后根据设定的尺寸进行布线，并调整部分封装和线路的实现方式。

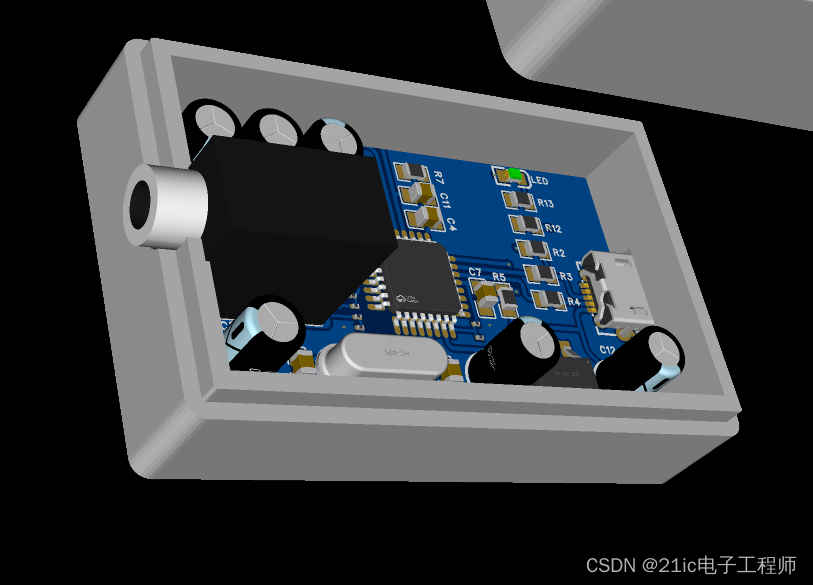

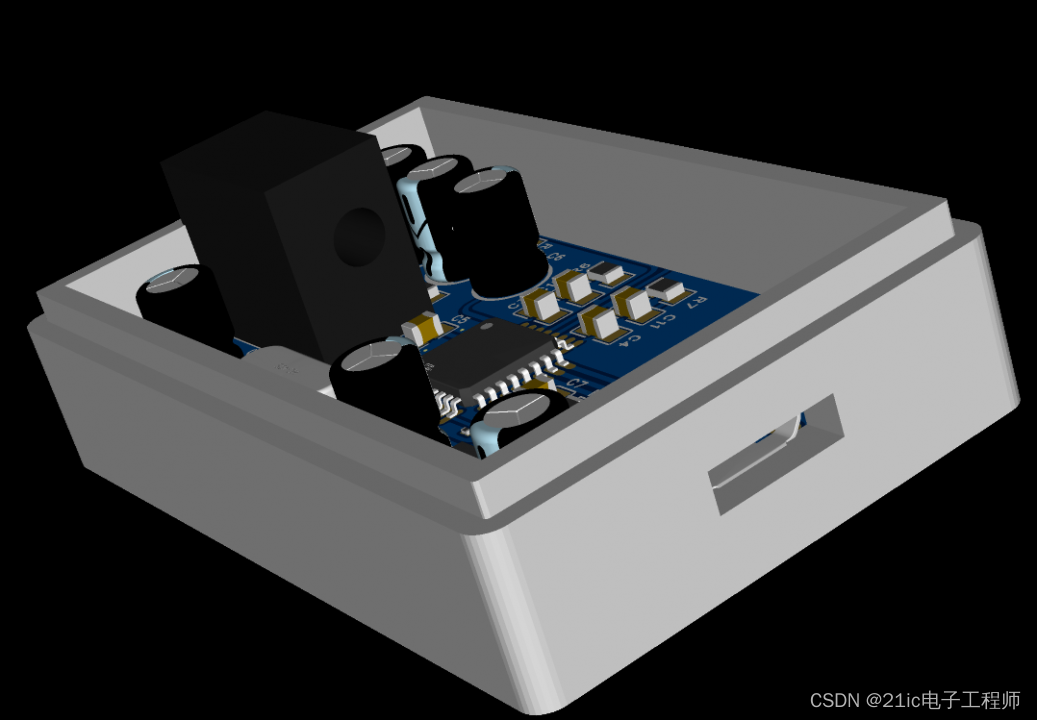

根据具体尺寸画出合适的外壳3D，并在合适位置开孔等操作。



在外观上为了好看，没有设计螺丝孔，固定电路板的位置与外壳采用的是热熔胶，热熔胶真是个好东西。
先在底部四个角挤出一些热熔胶，把电路板放置进去，插入USB插头，确定好位置，然后电路板四个角的上面也涂抹一些热熔胶，十几秒后就基本上位置固定住了，非常好用。
封壳时候，也是在四个角涂抹热熔胶，盖上盖子，压实，等待十几秒，去掉多余的外部胶，完成密封。

最后提一下，可以在PCB阶段修改部分原理图，以满足新的需求，比如我这里增加了LED电源指示灯，我选用的翠绿色的，效果不错，特别是在暗光环境下，看着像一块发光的玉石。

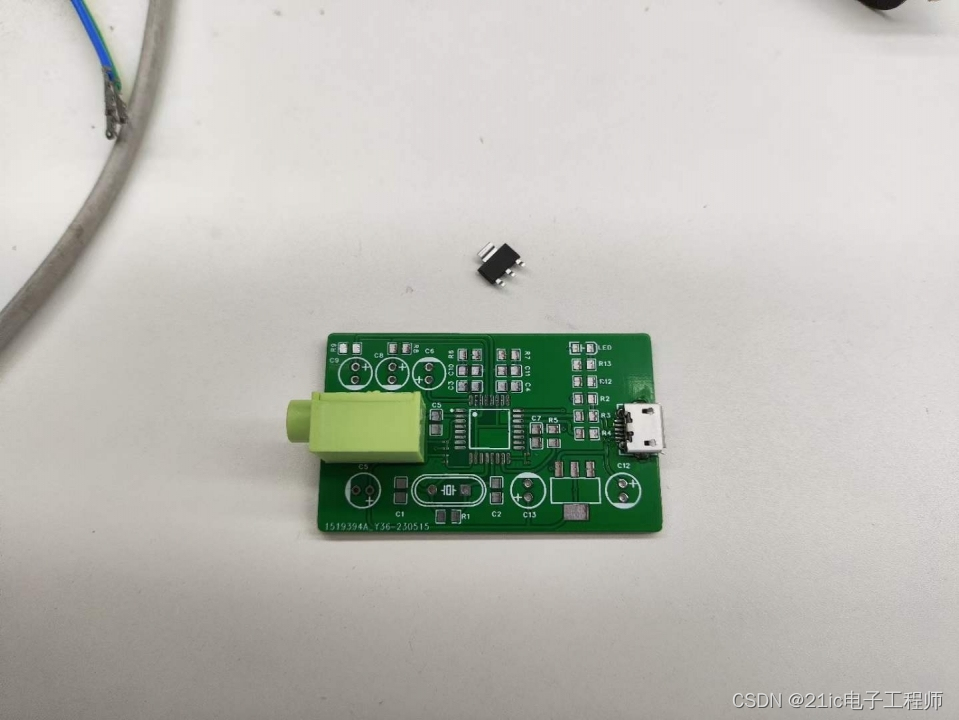

最后打样焊接


焊接好，效果不错。一次成功，说明之前做的工作都对了。

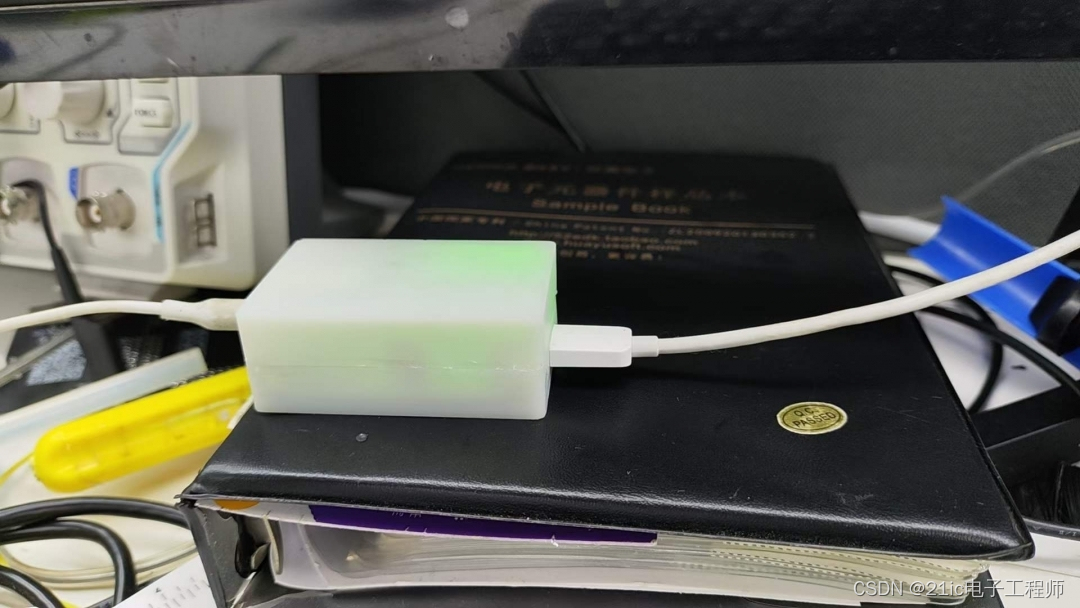

装配到外壳里

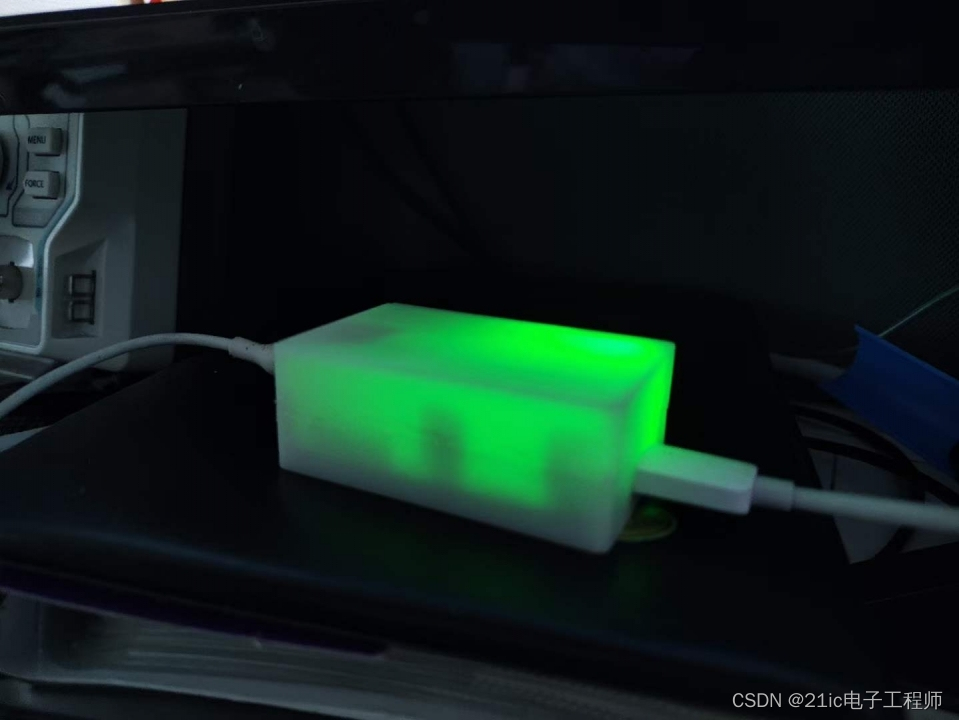

暗光下的效果


---------------------
