在开发板上配有一个OLED屏接口，见图1所示，利用它可直接来连接一个0.96寸的准双色OLED屏。

图1 OLED接口

值得注意的是，OLED屏所用的引脚是与AT24C02所共享的！

OLED屏与开发板的具体连接关系为：

SCL---PB7

SDA---PB8

所有引脚输出高低电平的定义语句为：

#defineSCL_high GPIO_SetPinLevel(GPIOB,GPIO_PIN7, GPIO_LEVEL_HIGH)

#defineSCL_low GPIO_SetPinLevel(GPIOB,GPIO_PIN7, GPIO_LEVEL_LOW)

#defineSDA_high GPIO_SetPinLevel(GPIOB,GPIO_PIN8, GPIO_LEVEL_HIGH)

#defineSDA_low GPIO_SetPinLevel(GPIOB,GPIO_PIN8, GPIO_LEVEL_LOW)

OLED屏的引脚配置函数为：

void GPIO_OLEDInit(void)

{

    GPIO_SetFunc(GPIOB, GPIO_PIN7, GPIO_FUN0);

    GPIO_SetFunc(GPIOB, GPIO_PIN8, GPIO_FUN0);

    GPIO_SetDir(GPIOB, GPIO_PIN7, GPIO_OUT);

    GPIO_SetDir(GPIOB, GPIO_PIN8, GPIO_OUT);

}

OLED屏的初始化函数为：

void OLED_Init(void)

{

    OLED_WR_Byte(0xAE,OLED_CMD);

    OLED_WR_Byte(0x02,OLED_CMD);

    OLED_WR_Byte(0x10,OLED_CMD);

    OLED_WR_Byte(0x40,OLED_CMD);

    OLED_WR_Byte(0x81,OLED_CMD);

    OLED_WR_Byte(0xff,OLED_CMD);

    OLED_WR_Byte(0xA1,OLED_CMD);

    OLED_WR_Byte(0xC8,OLED_CMD);

    OLED_WR_Byte(0xA6,OLED_CMD);

    OLED_WR_Byte(0xA8,OLED_CMD);

    OLED_WR_Byte(0x3f,OLED_CMD);

    OLED_WR_Byte(0xD3,OLED_CMD);

    OLED_WR_Byte(0x00,OLED_CMD);

    OLED_WR_Byte(0xd5,OLED_CMD);

    OLED_WR_Byte(0x80,OLED_CMD);

    OLED_WR_Byte(0xD9,OLED_CMD);

    OLED_WR_Byte(0xF1,OLED_CMD);

    OLED_WR_Byte(0xDA,OLED_CMD);

    OLED_WR_Byte(0x12,OLED_CMD);

    OLED_WR_Byte(0xDB,OLED_CMD);

    OLED_WR_Byte(0x40,OLED_CMD);

    OLED_WR_Byte(0x20,OLED_CMD);

    OLED_WR_Byte(0x02,OLED_CMD);

    OLED_WR_Byte(0x8D,OLED_CMD);

    OLED_WR_Byte(0x14,OLED_CMD);

    OLED_WR_Byte(0xA4,OLED_CMD);

    OLED_WR_Byte(0xA6,OLED_CMD);

    OLED_WR_Byte(0xAF,OLED_CMD);

    OLED_WR_Byte(0xAF,OLED_CMD);

    OLED_Clear();

    OLED_Set_Pos(0,0);

}

OLED屏的清屏函数为：

void OLED_Clear(void)

{

    uint8_t i,n;

    for(i=0;i<8;i++)

    {

        OLED_WR_Byte (0xb0+i,OLED_CMD);

        OLED_WR_Byte (0x00,OLED_CMD);

        OLED_WR_Byte (0x10,OLED_CMD);

        for(n=0;n<128;n++) OLED_WR_Byte(0,OLED_DATA);

    }

}

OLED屏的字符串显示函数为：

复制

void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t Char_Size)

{

    unsigned char j=0;

    while (chr[j]!='\0')

    {       OLED_ShowChar(x,y,chr[j],Char_Size);

            x+=8;

            if(x>120){x=0;y+=2;}

            j++;

    }

}

实现显示效果测试的主程序为：

int main(void)

{

    InitDelay();

    InitDebug();

    GPIO_LedInit();

    TIMER_PrdInit();

    GPIO_OLEDInit();

    OLED_Init();

    OLED_Clear();

    OLED_ShowString(0,0,"AC7802x Test",16);

    OLED_ShowString(0,4,"jinglixixi",16);

    while (1)

    {

         GPIO_ToggleLedPrd();

    }

}

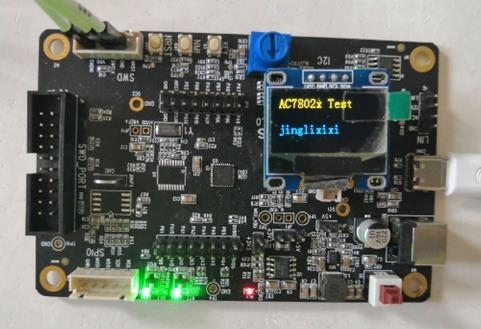

图2 显示效果

有了显示功能，再测试开发板的其它功能就方便了许多。
---------------------
