[STM32U5]【NUCLEO-U5A5ZJ-Q测评】7.基于STM32U5移植lvgl

LVGL是一个高度可裁剪、低资源占用、界面美观且易用的嵌入式系统图形库，对硬件的要求比较低，可以较为流畅的运行在单片机上。不依赖特定的硬件平台，可以在任何显示屏上运行，并且完全开源，对按钮，触摸，编码器旋钮等支持的非常到位。

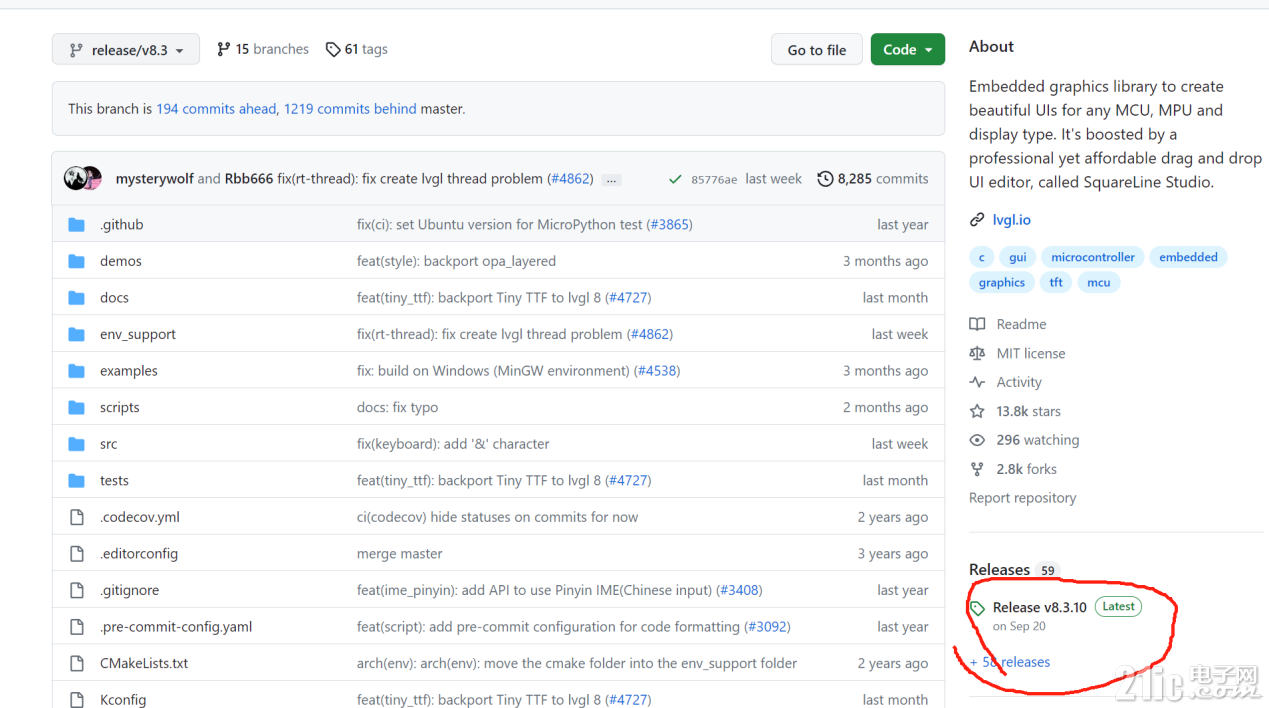

开源代码可以官网下载，可以下到当前最新的8.3.10版本
HYPERLINK "https://github.com/lvgl/lvgl/tree/release/v8.3"

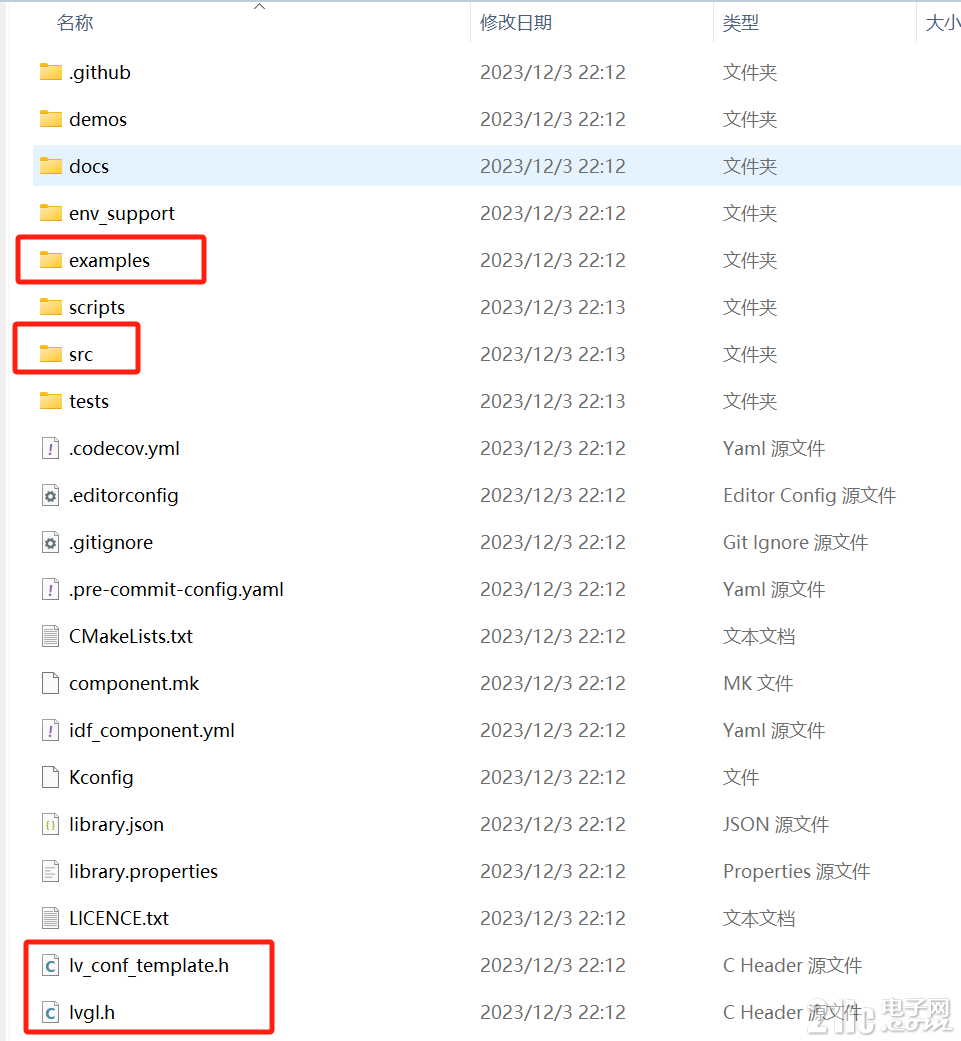

移植使用时，主要用到下面框起来的四个文件或者文件夹


他们的主要用的内容和作用为：
examples
一些演示例程和可以用到的接口函数
src
LVGL的源码，最重要的内容
lv_conf_template.h
LVGL配置文件，用来裁剪控制LVGL的功能，通常重命名为lv_conf.h
lvgl.h
LVGL用到的一些头文件的声明

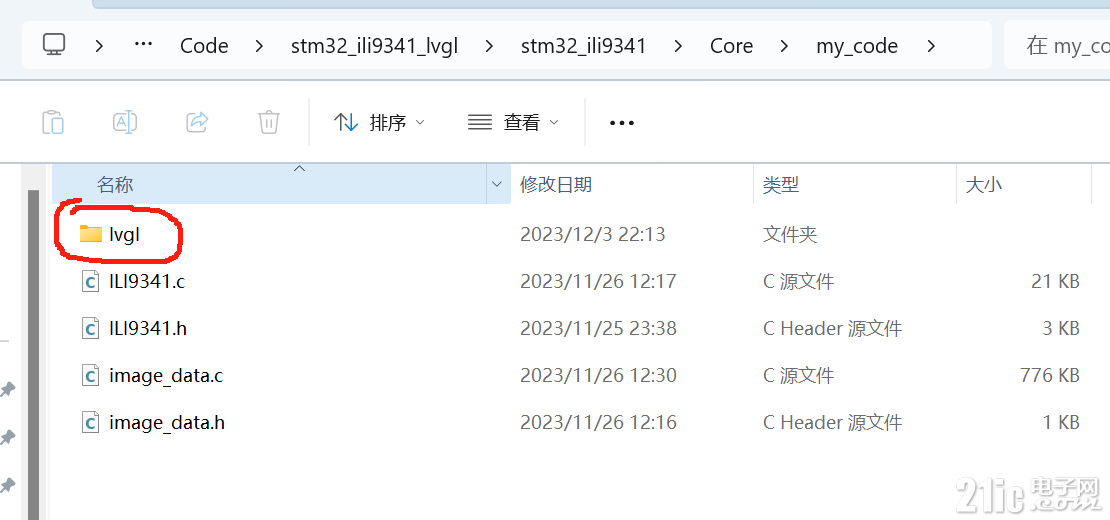

下面就在代码文件夹新建lvgl文件夹，用于放上面四个文件和文件夹

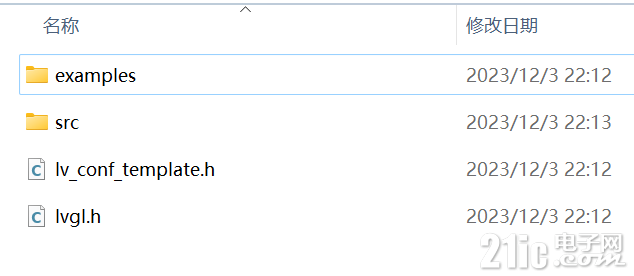

将他们拷贝进去

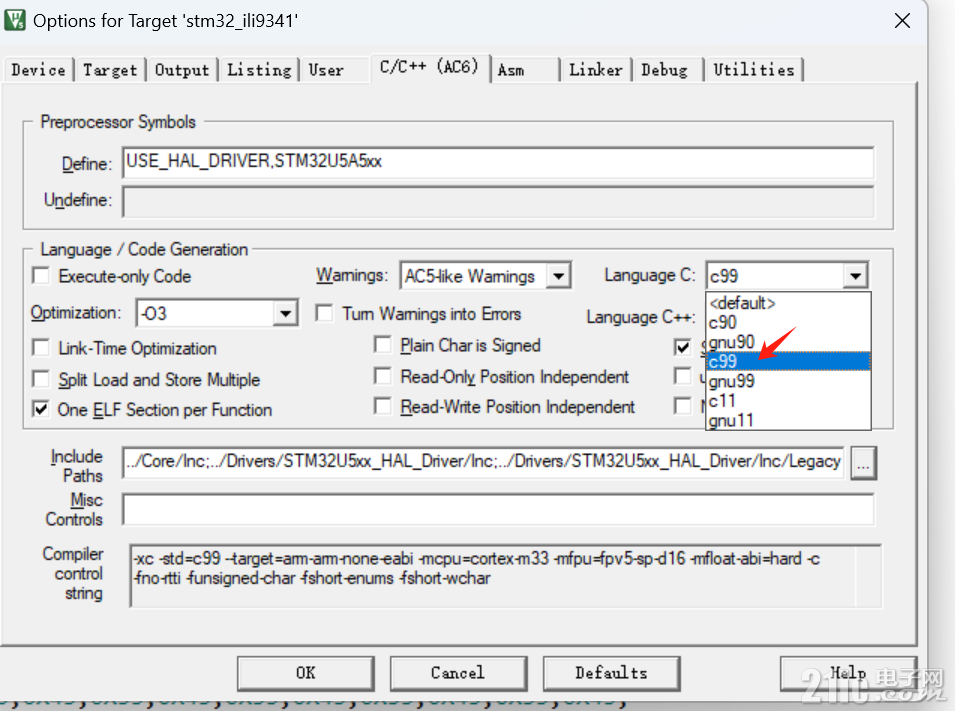

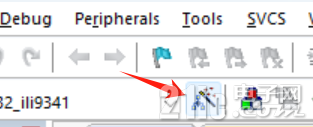

接下来需要看一下keil的配置，因为LVGL是基于C99编写的，所以keil编译时一定要选择C99模式编译，不选择的话我的工程默认使用的是C11模式，所以有可能会出比较多的编译错误

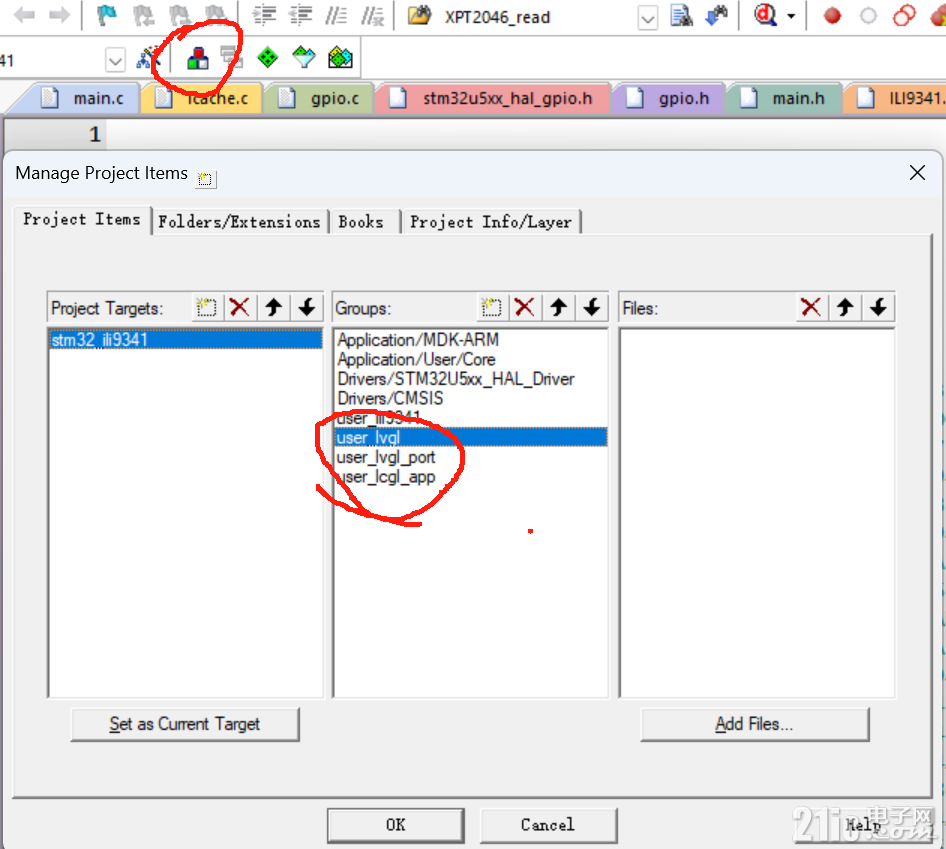

然后给项目添加下面的lvgl相关的文件夹


然后添加user_lvgl_port文件夹的相关文件，这里只添加显示的lv_port_disp_template，因为没有输入和文件系统，因此另外两个实际上添加了后面也没用用上。

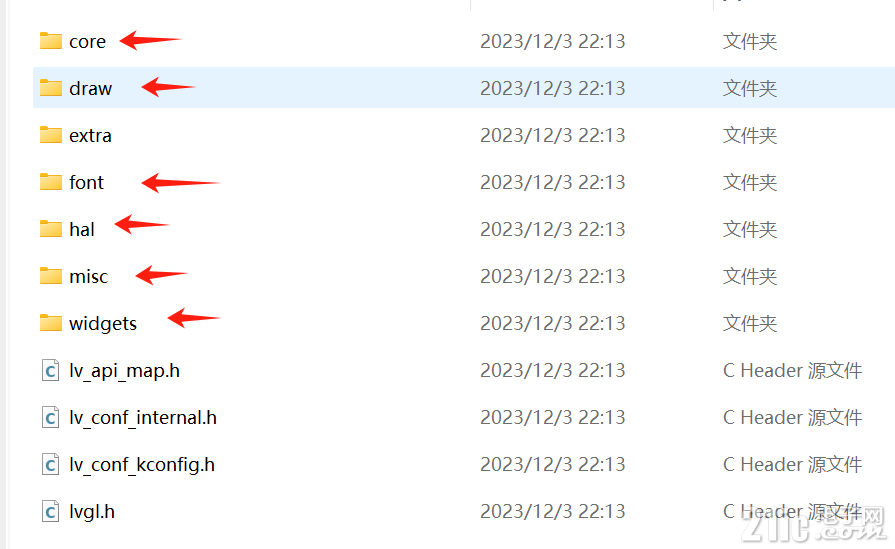

接下来添加中断的user_lvgl源代码，也就是添加lvgl下面src文件夹的下列文件夹中的所有文件，包括extra（实际上可能不用，但为了后续编译免去麻烦全都加上）

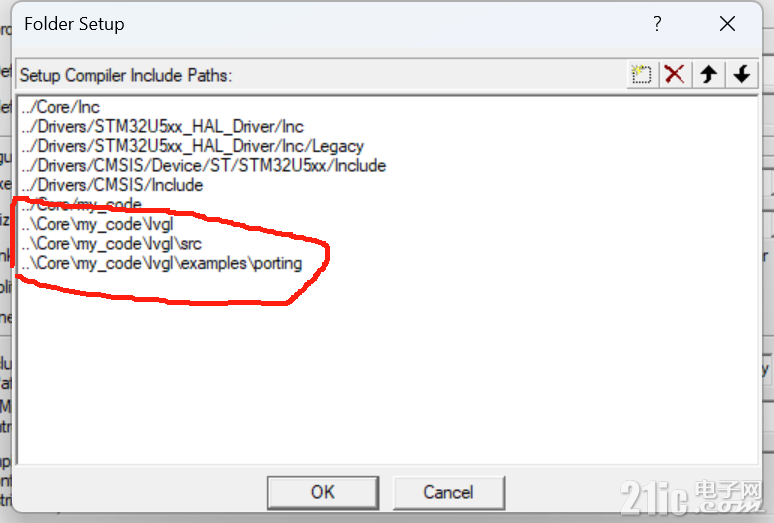

添加头文件路径

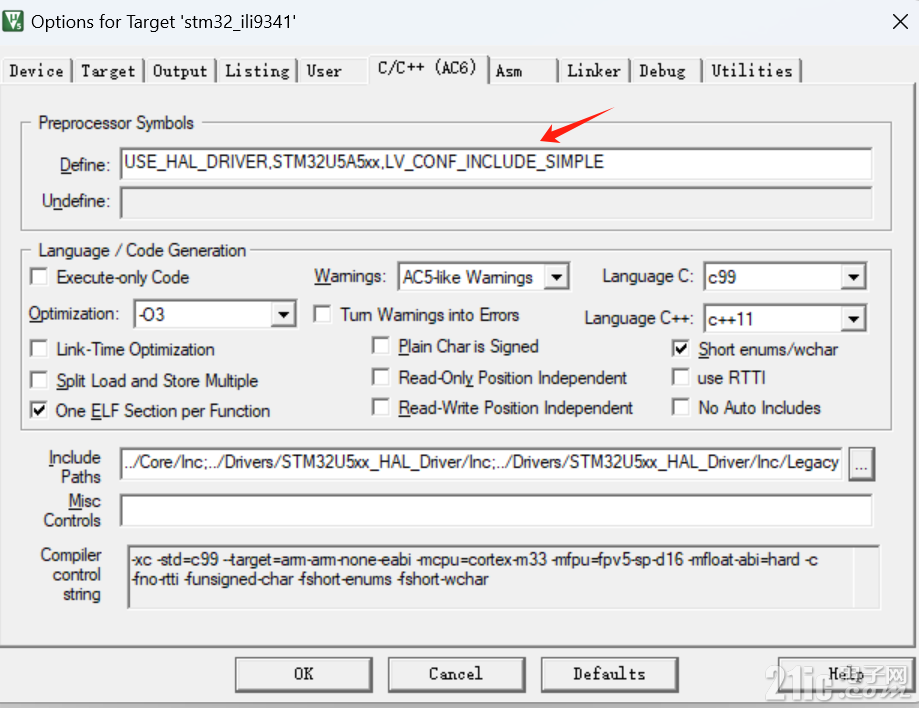

添加LV_CONF_INCLUDE_SIMPLE到编译器预处理中，以使用lv_conf.h文件

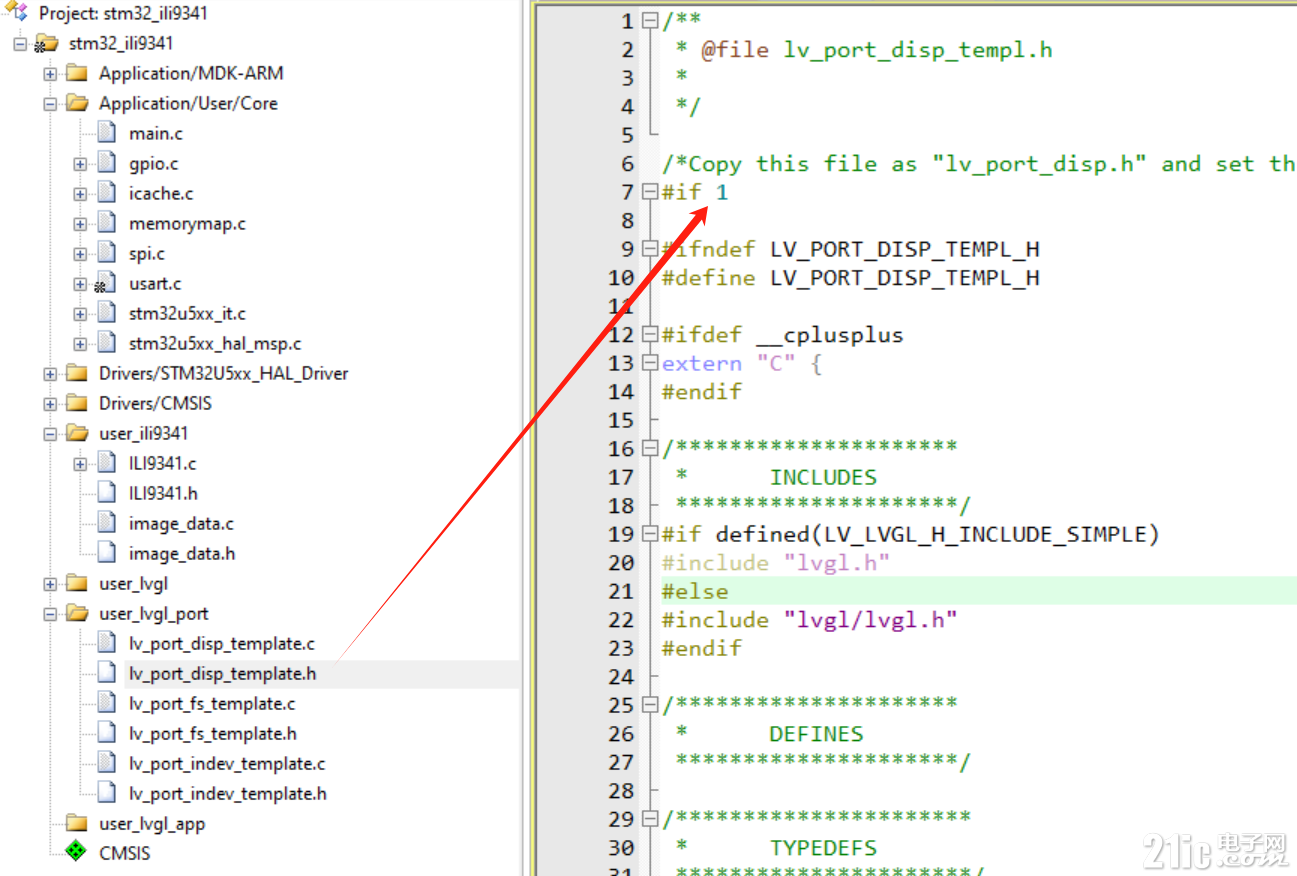

修改头文件lv_port_disp_templ.h的预编译宏定义打开功能

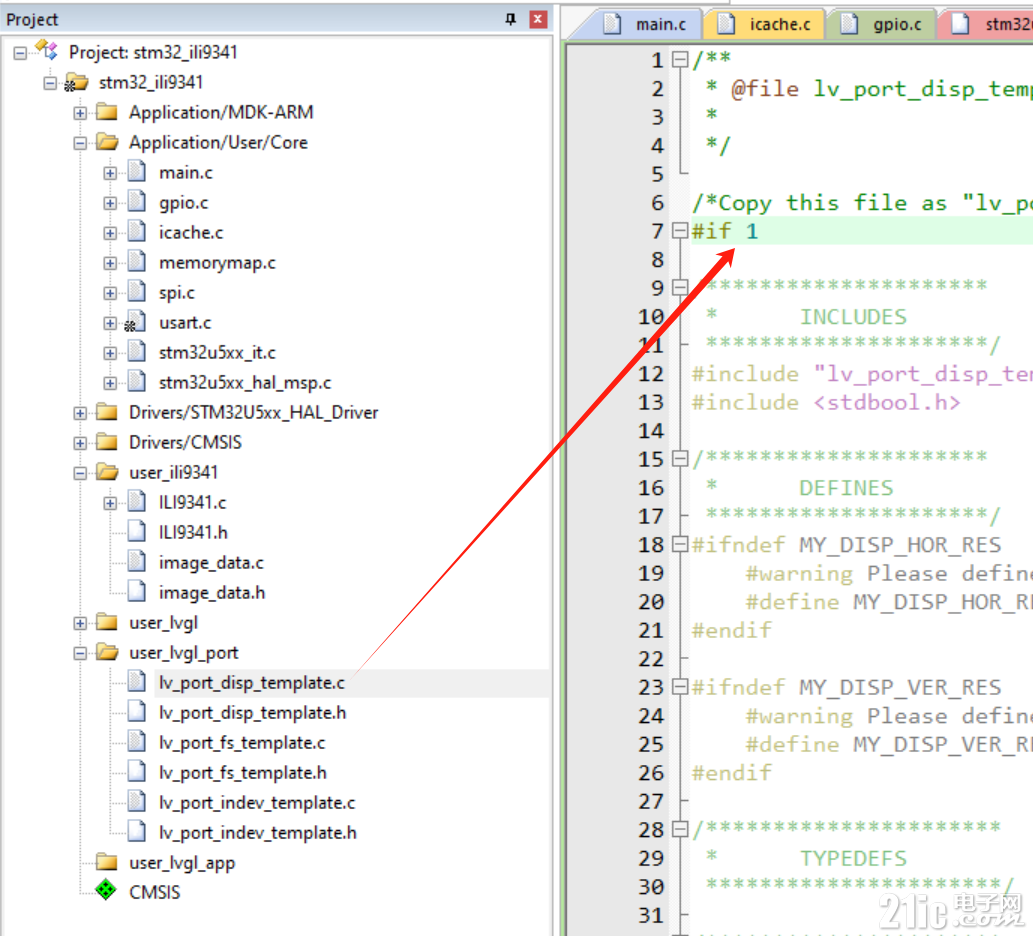

修改头文件lv_port_disp_templ.c的预编译宏定义打开功能

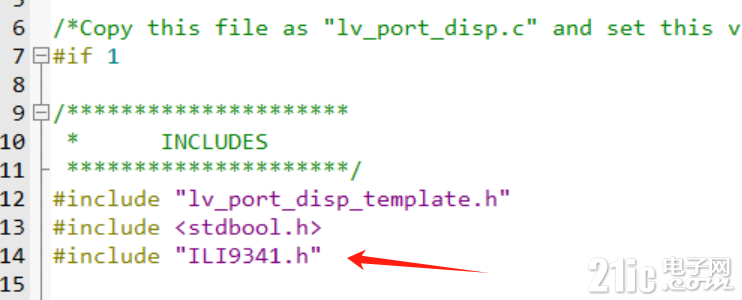

添加液晶底层驱动的头文件，这里使用的是ILI9431

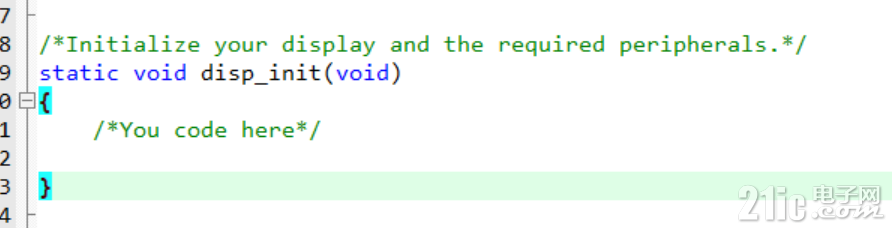

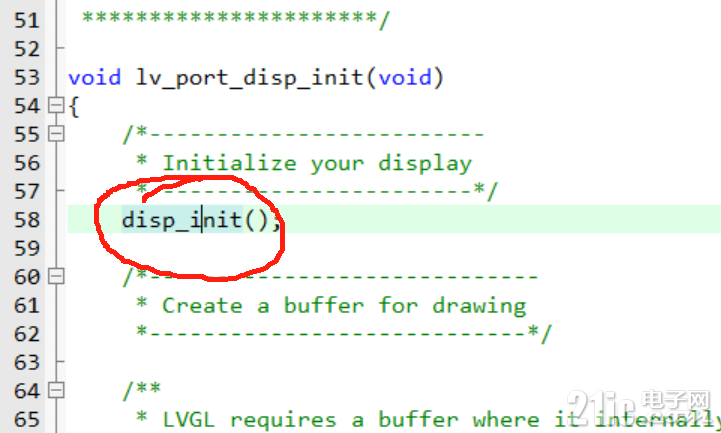

接下来修改这个lv_port_disp_init中的disp_init函数内容


在这里，将我们的LCD初始化的部分放到这里，当然，也可以放在别处，也行，但是必须要在确保在lvgl初始化之前调用，这里我们就不在这里做初始化，而分开操作。

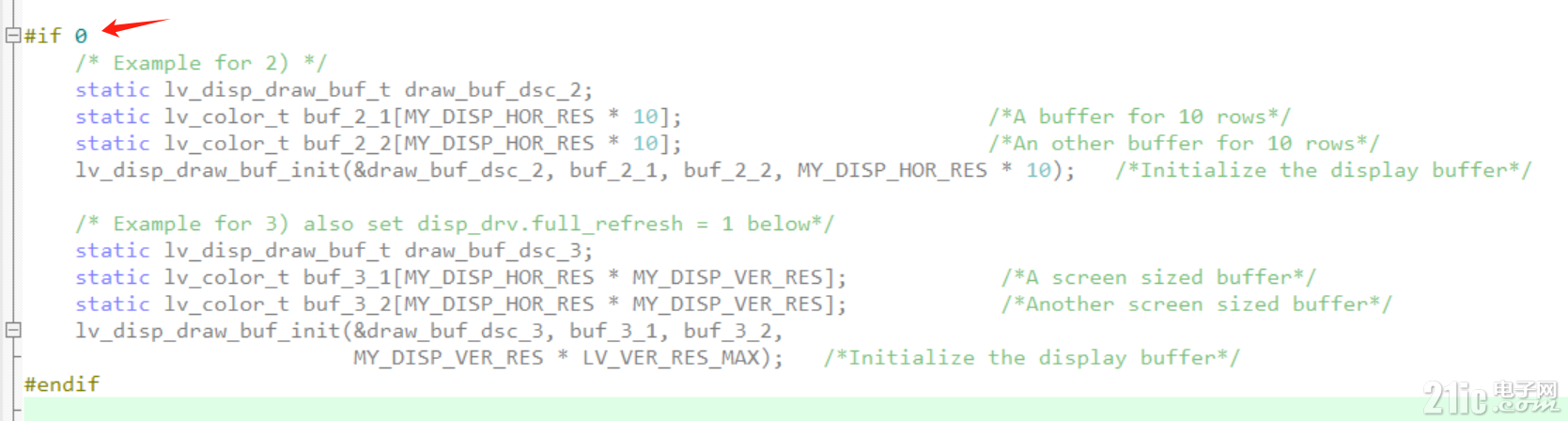

下面选择显存方式，代码提供了3中方式，这里选择方式1，因此下面这两个Example测试代码通过预编译注释掉

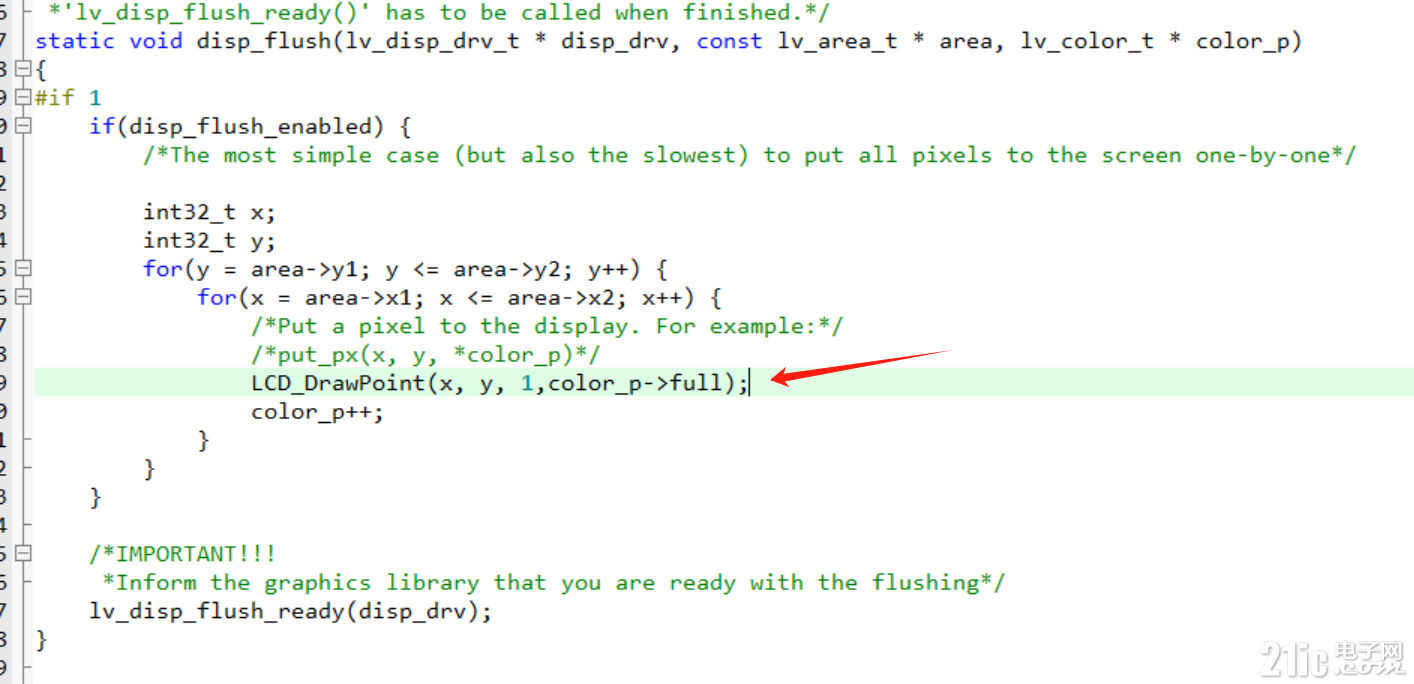

修改disp_flush函数的填充功能函数为LCD驱动（ILI9431）的描点函数

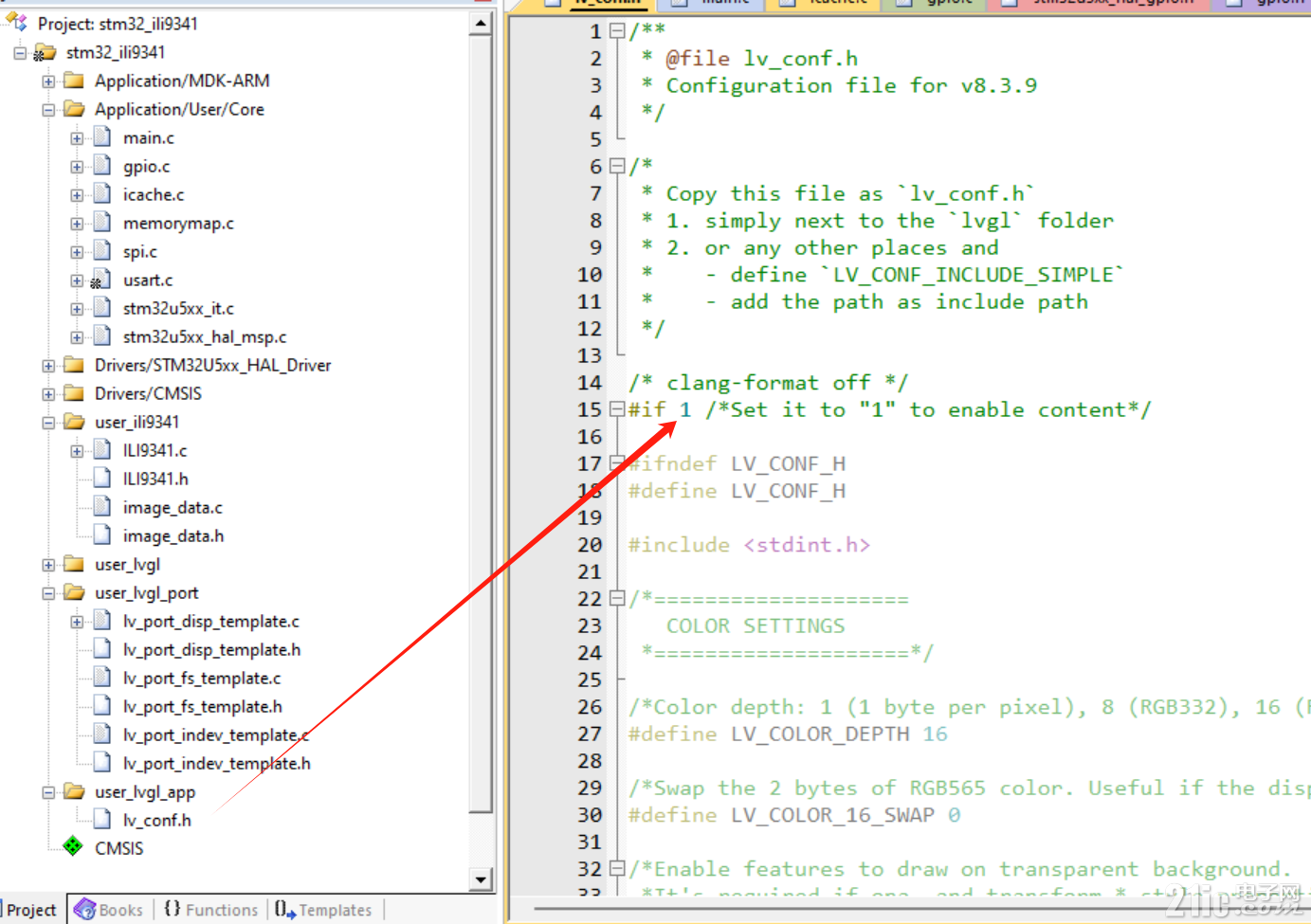

将lv_conf_template.h修改为lv_conf.h


并修改里面的宏定义预编译，将其功能打开


在文件末尾增加屏幕大小定义

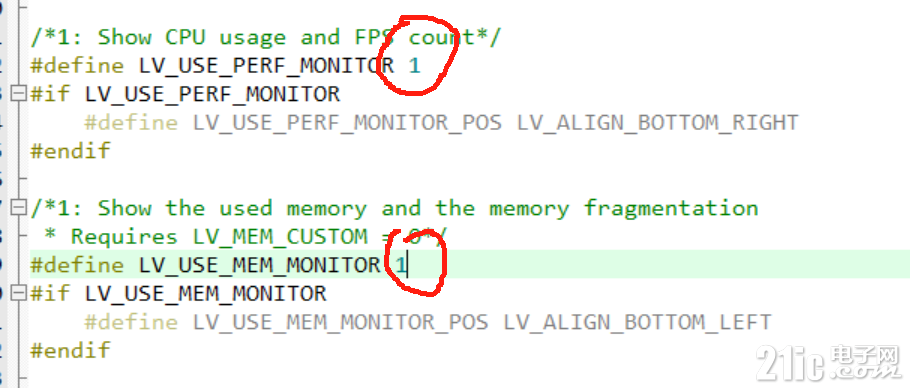

下面这两个宏在调试阶段也可以打开，这是用来在屏幕上显示帧数和MCU占用、内存占用的。

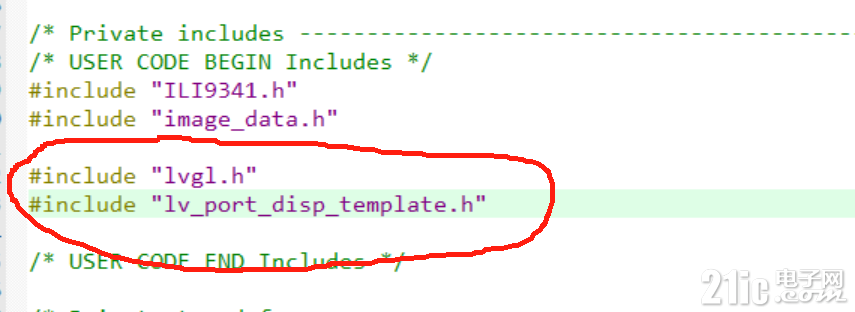

main函数增加头文件


还需要一个在嘀嗒定时器里加一个定时函数进行刷新（这里也注意添加头文件）

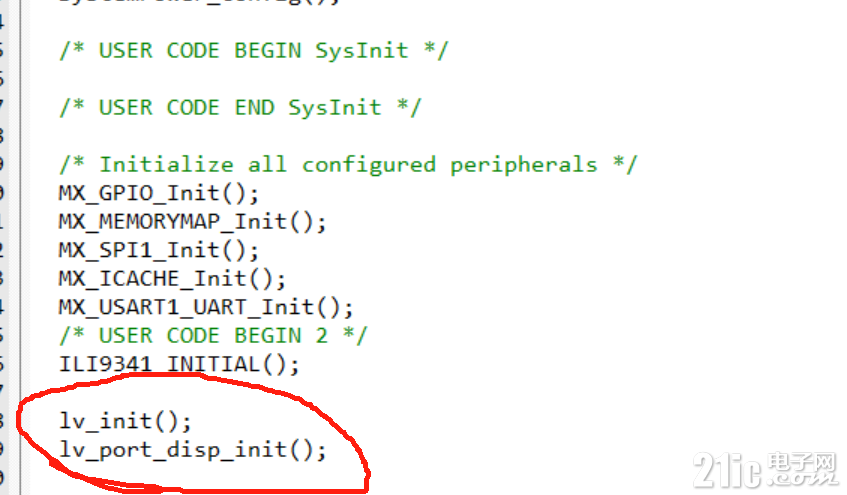

在主函数中对lvgl先进性初始化，要注意，前面有提到，ILI9431初始化需要在lvgl初始化之前进行

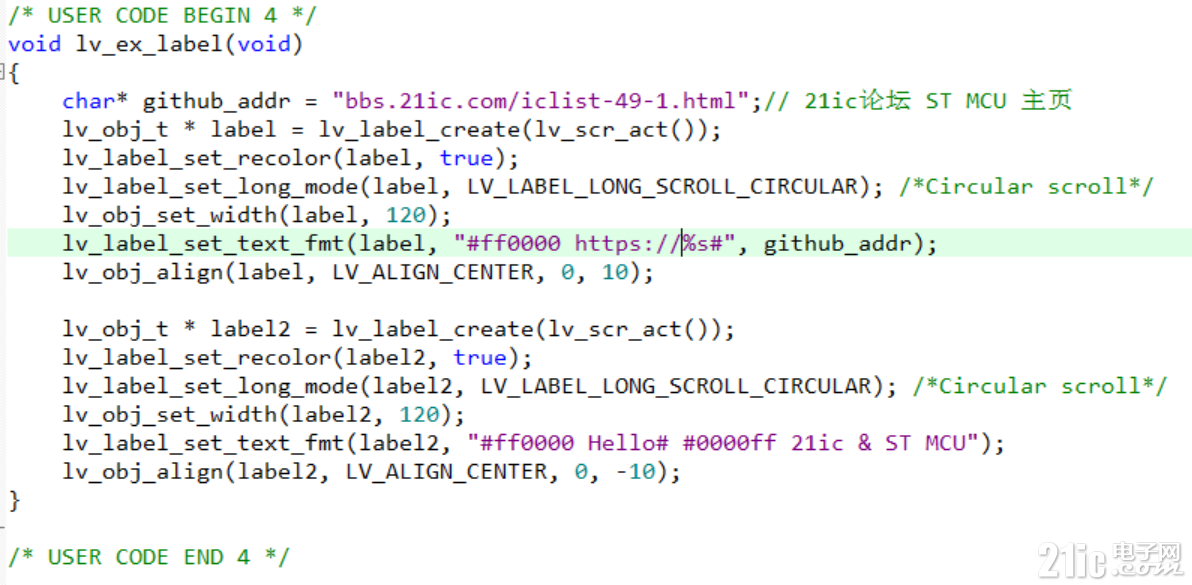

然后增加两个显示label标签，显示ST和21ic的一些信息

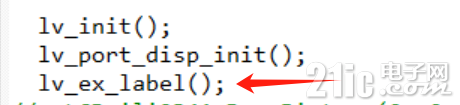

并在main函数中增加一个在lv_port_disp_init函数之后调用

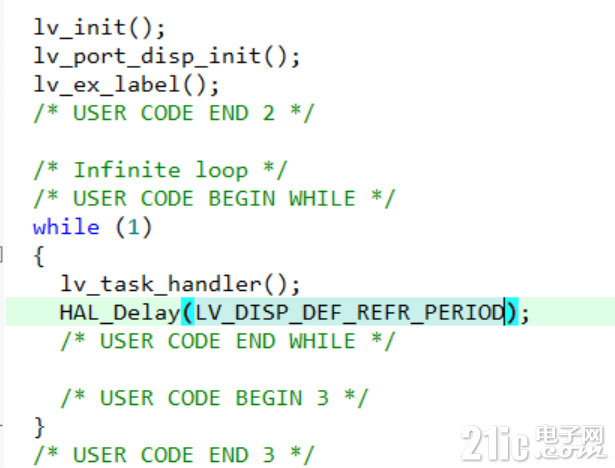

主循环中，增加lvgl的处理函数lv_task_handler以及延时


其中 LV_DISP_DEF_REFR_PERIOD 为其刷新时间周期，在lv_conf.h文件中定义，该参数决定帧率。

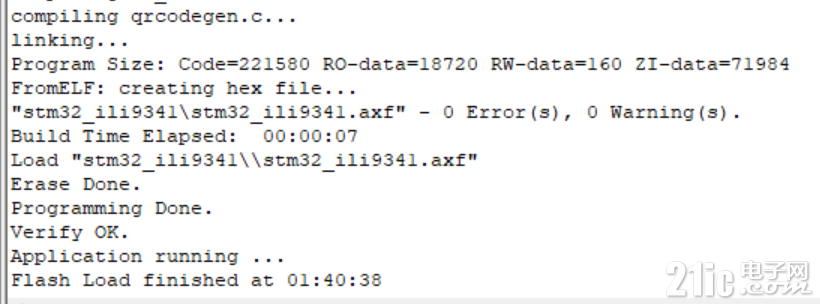

编译下载运行




从图中看起来，刷新率配置还不算高，刷新太慢了，但CPU占用率已经相当高，这主要是因为屏幕驱动方式以及代码本身优化程度，造成了MCU的占用率不理想，待后续进行更多的优化。
---------------------
