[PSoC™ Creator][PSoC™ Creator] [PSoC™ Creator] 英飞凌CYW20829+PWM测试

一、准备
开发板：确保英飞凌CYW20829开发板及其所有连接都牢固可靠，特别是与电源和测试设备的连接。
测试设备：台式示波器
连接线：使用探头连接到开发板上的电流测量点。


二、软件环境
PSoC™ Creator或ModusToolbox：英飞凌的CYW20829通常使用ModusToolbox进行软件开发。

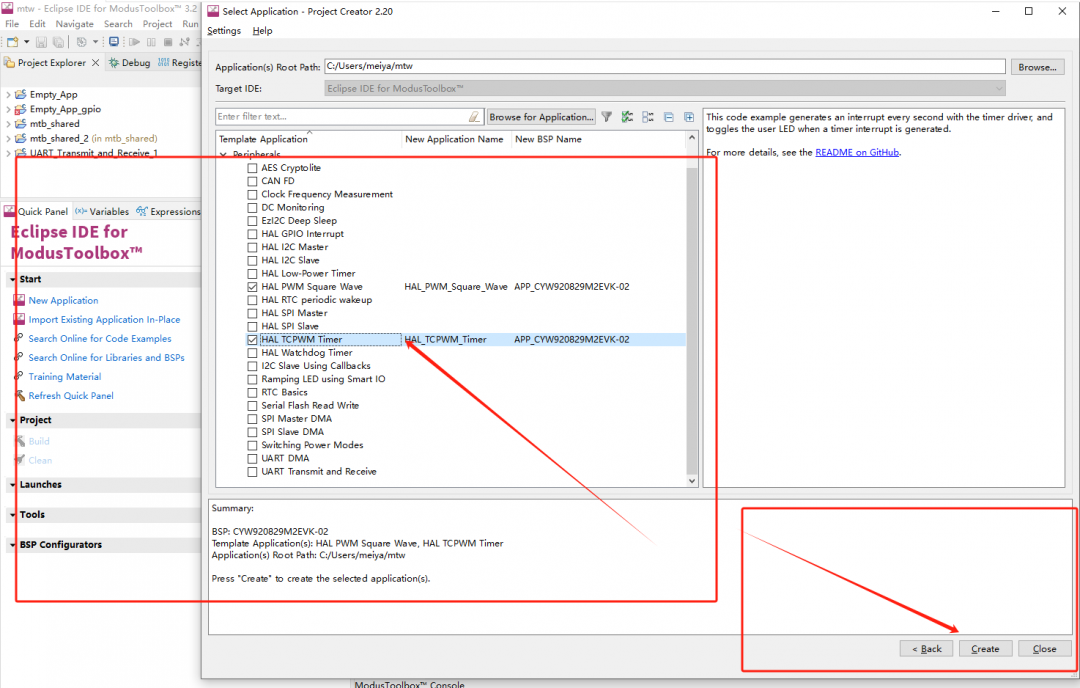

新建工程：在ModusToolbox中新建一个PWM相关的工程，输入工程名称并选择对应的开发板型号（CYW920829M2EVK-02）。
其它的步骤就略过。


在Device Configurator中配置PWM外设，选择LED灯的引脚作为PWM输出，并设置PWM的频率、占空比等参数。

三、代码编写
初始化PWM：打开代码，主函数中可以看到函数和初始化PWM外设，并配置其参数。cyhal_pwm_init()和cyhal_pwm_set_duty_cycle()，cy_rslt_t cybsp_init（）。
控制PWM输出：编写代码来控制PWM的输出，实现特定的功能（呼吸灯效果等）。
对于呼吸灯效果，可以通过定时器中断来周期性地调整PWM的占空比，从而实现LED亮度的变化。也利用按键来控制实现PWM输出调节。




四、相关代码：

复制

// 定义一个中断服务例程，用于处理定时器事件

// callback_arg 是中断回调时可能传递的参数，这里未使用

// event 是中断事件的类型，这里也未使用

static void isr_timer(void* callback_arg, cyhal_timer_event_t event)

{

// 忽略callback_arg和event参数，因为它们在这个ISR中未被使用

(void)callback_arg;

(void)event;

// 如果timer_count大于0，则递减

if(timer_count > 0)

timer_count -= 1;

// 如果timer_count减到0，重置为2000，并切换LED2的状态

if(timer_count == 0)

{

timer_count = 2000;

cyhal_gpio_toggle(CYBSP_USER_LED2); // 切换LED2的状态（开/关）

}

// 根据timer_count的值调整LED1的PWM占空比

// 如果timer_count小于1000，占空比随timer_count线性增加

if(timer_count < 1000)

{

cyhal_pwm_set_duty_cycle(&pwm_led1_control, timer_count/10.0, 10000);

// 这里，timer_count/10.0计算占空比，10000是PWM的分辨率（周期）

}

// 如果timer_count大于或等于1000，占空比随(2000-timer_count)线性减少

else {

cyhal_pwm_set_duty_cycle(&pwm_led1_control, (2000-timer_count)/10.0, 10000);

// 同样，占空比通过(2000-timer_count)/10.0计算

}

}

通过按键实现PWM控制

复制

// 假设的全局变量

volatile bool key_pressed = false; // 标记按键是否被按下，需要volatile防止编译器优化

static uint16_t pwm_duty_cycle = 0; // PWM占空比，范围从0到10000

// 按键中断服务例程（假设存在，但在这里未定义）

// void isr_key(void* callback_arg, cyhal_gpio_event_t event) {

// if (event == CYHAL_GPIO_IRQ_RISE_EDGE) { // 假设我们关注上升沿

// key_pressed = true;

// // 可以在这里直接调整pwm_duty_cycle，但更好的做法是设置一个标志

// }

// // 可能还需要处理下降沿来重置key_pressed

// }

// 定时器中断服务例程

static void isr_timer(void* callback_arg, cyhal_timer_event_t event)

{

(void)callback_arg;

(void)event;

// 如果按键被按下，则更新PWM占空比（这里只是简单示例）

if (key_pressed) {

// 假设每次按键按下，PWM占空比增加或减少一定量

// 注意：这里需要添加逻辑来防止占空比超出范围

pwm_duty_cycle = (pwm_duty_cycle + 100) % 10001; // 简单示例：每次增加100，循环到0

cyhal_pwm_set_duty_cycle(&pwm_led1_control, pwm_duty_cycle, 10000);

// 重置按键状态（这应该在按键释放时发生，但在这个简化的示例中我们在这里做）

key_pressed = false;

}

// 如果还需要定时器做其他事情（比如闪烁LED2），可以在这里添加

// ...（但在这个示例中我们省略了这些部分）

}

// 注意：你还需要设置定时器、PWM和按键的中断，并将它们与相应的ISR关联起来。

// 这通常通过Cypress HAL库提供的API完成。

五、实现效果

。
---------------------
