首先感谢21IC平台给予得测试机会,下面简单介绍一下开发过程。
第一步:固件包下载:灵动Mini-F5333开发板是一款基于MM32F5333D7PV 微控制器的开发板,这里我使用的方法是在灵动官网上直接下载固件包。
我使用开发环境Keil版本V5.38.0.0版本,当使用 KEIL 集成开发环境开发 MM32 微控制器时,需安装本支持包,从而实现在 KEIL 中选择 MM32 芯片型号,调试以及下载。
官方下载链接:https://www.mindmotion.com.cn/software/info.aspx?itemid=170
如果您使用的是IAR开发环境也不用担心,官方也是提供相对应的固件包的;

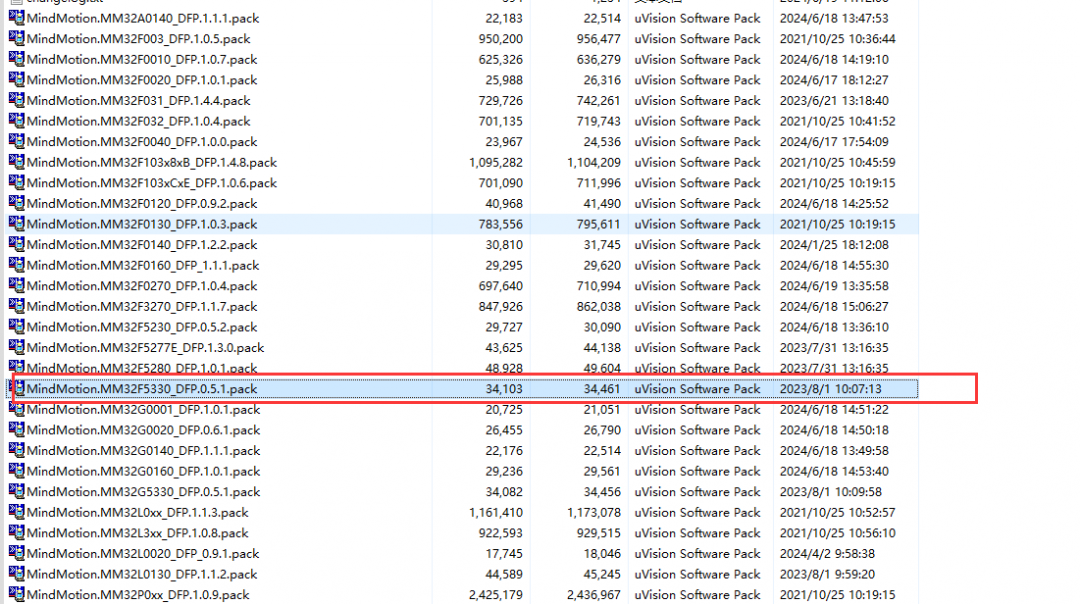

解压完成后,只需安装F5330的芯片pack就可以了。
个人觉得这样还是比较简单的,如果使用keil安装相应的固件包的话,个人觉得是比较麻烦的,而且对于经验不足的我来说,并不是很友好。而且不建议使用5.39以上版本的KEIL开发工具。
第二步:编程器的环境搭建。

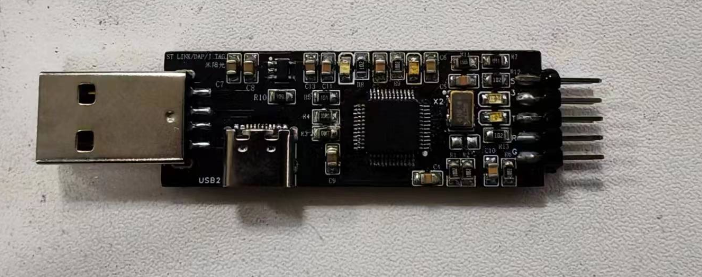

灵动Mini-F5333没有板载MM32的调试器,我们需要自行的找到合适的调试器,这里我所使用的是DAP的调试器,在调试起国产32芯片还是很方便的,图片如下:

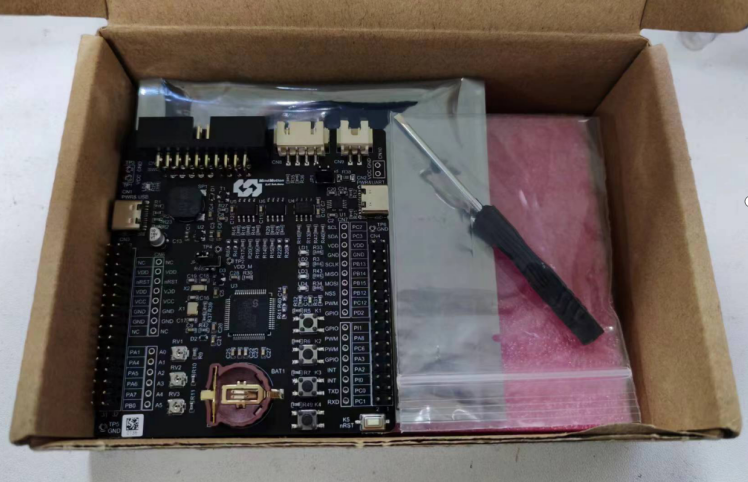

接下来我们开箱看一下实物图片,
可以看到打开板子后,是这次需要测评的开发板、小螺丝刀。
开发板板载了两个type-c的接口,通过原理图我们可以知道左侧的接口主要是USB通讯的作用,而右侧的接口是USB转串口的接口,具有串口通讯的作用。是非常常见的32芯片与PC相连的方式。

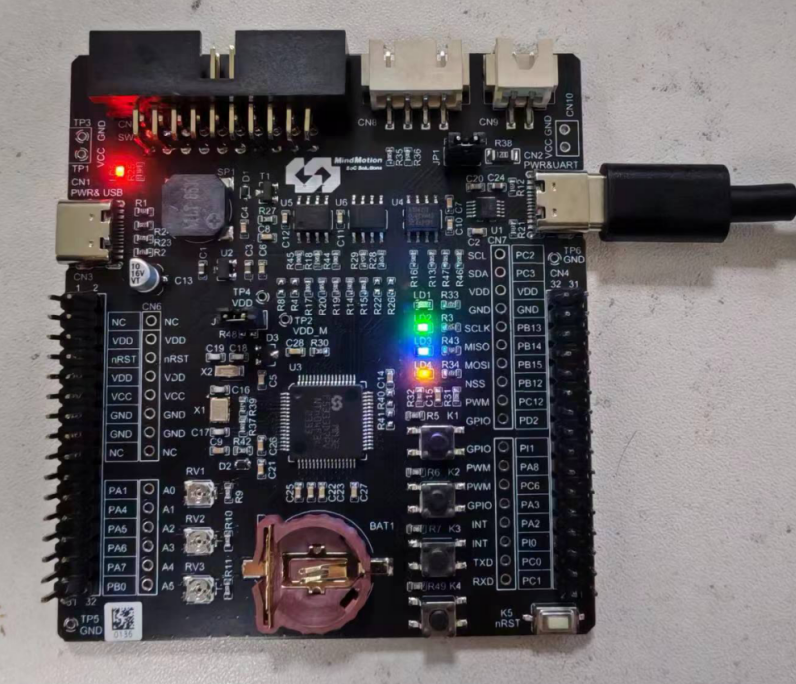

上电测试一下:

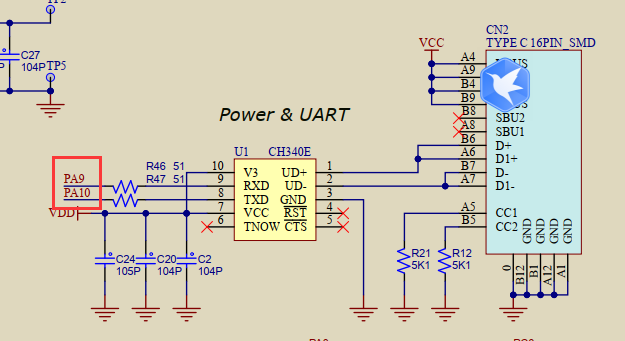

串口硬件连接:

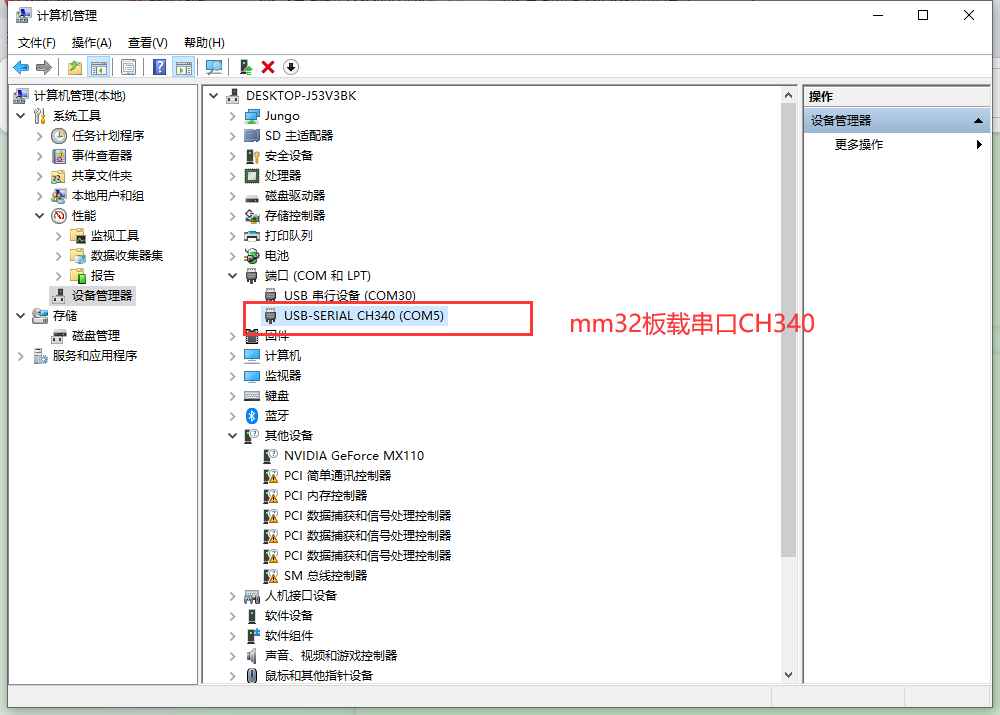

打开电脑上面的设备管理器看一下:

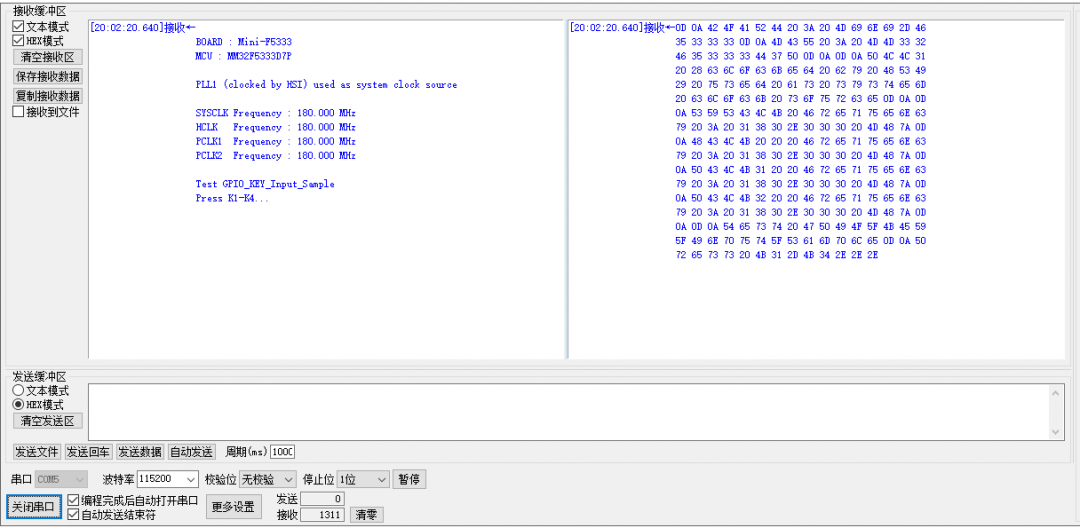

利用串口工具检测一下,串口发送的数据如下所示:

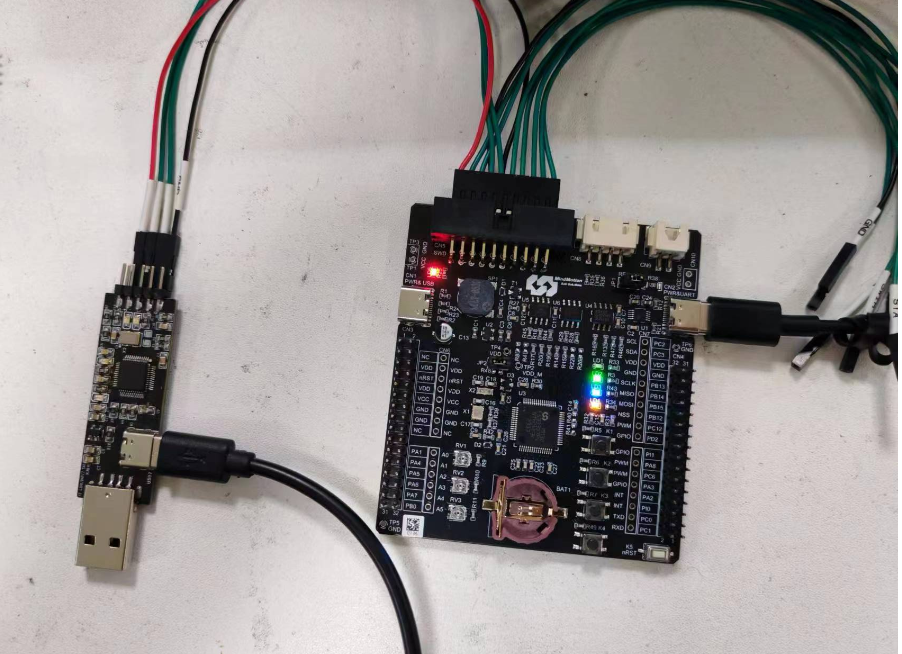

使用的DAP调试器安装如下图:

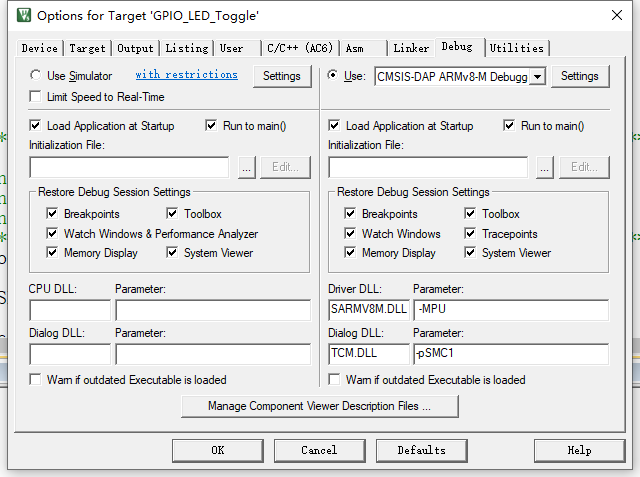

Keil软件配置信息,如下:

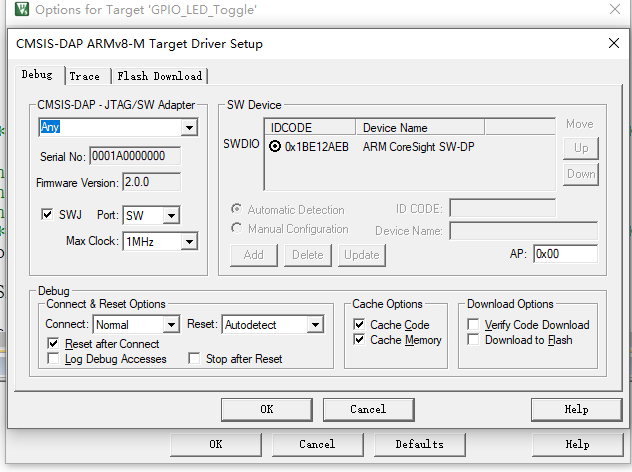

安装好调试器之后,进入调试器配置信息内,可以读取芯片的IDCODE信息

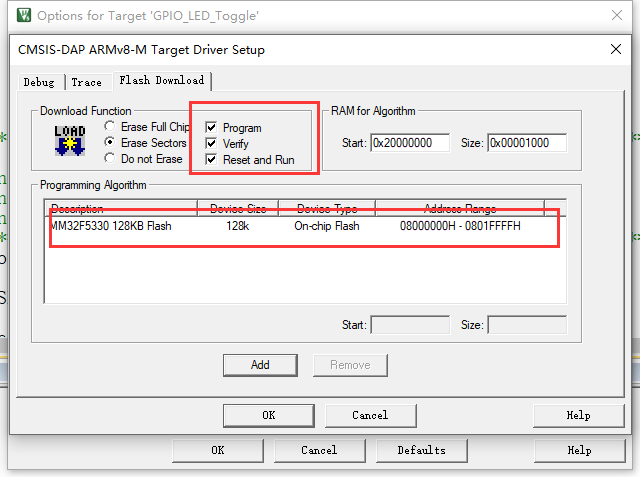

在下载界面,需要选择MM32F5330的下载算法,没有改算法的情况下是不能将程序正常烧录的。
试验目的:利用按键的上升沿进行流水灯的触发;

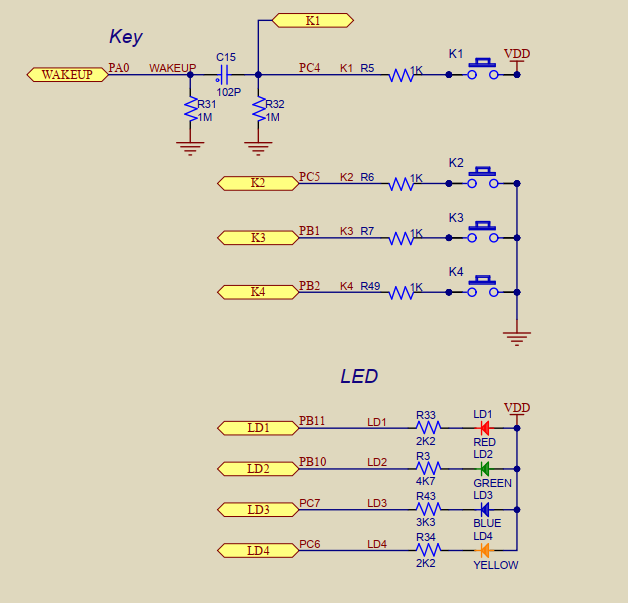

硬件连接:
这里我使用的按键key2,实现的功能是按键由低变高时,触发使能。
软件代码如下所示:
/*这里我检测的是下升沿,当检测到到低电平时,才会触发流水灯的使能位*/
void JudgeInputData(void)
{
if( GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_5) == Bit_RESET )
{
blink_flag = 1 ;
}
if( GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == Bit_RESET )
{
blink_flag = 0 ;
}
}
/***********************************************************************************************************************
* @brief
* @NOTE none
* @param none
* @retval none
*********************************************************************************************************************/
void GPIO_LED_blink(int mode )
{
switch (mode)
{
case 0: GPIO_WriteBit(GPIOB, GPIO_Pin_10 , Bit_RESET);
break ;
case 1: GPIO_WriteBit(GPIOB, GPIO_Pin_10 , Bit_SET);
break ;
case 2: GPIO_WriteBit(GPIOC, GPIO_Pin_7 , Bit_RESET);
break ;
case 3 : GPIO_WriteBit(GPIOC, GPIO_Pin_7 , Bit_SET);
break ;
case 4 : GPIO_WriteBit(GPIOC, GPIO_Pin_6 , Bit_RESET);
break ;
case 5 : GPIO_WriteBit(GPIOC, GPIO_Pin_6 , Bit_SET);
break ;
default:
break ;
}
}
主程序:
printf("\r\nTest %s", __FUNCTION__);
GPIO_Configure();
while (1)
{
/* 检测当前得按键输入状态*/
JudgeInputData();
/*只有在按键,触发得状态下,才允许进入LED得闪烁*/
if(blink_flag == 1)
{
temp ++ ;
if(temp >5) temp = 0 ;
GPIO_LED_blink(temp);
}
GPIO_IO_Toggle(GPIOB,GPIO_Pin_11);
PLATFORM_DelayMS(300);
}
实现现象:
下载程序之后,板载的LED灯LED1(红色开始闪烁),
当按下K2按键后,在抬起的之后可以看LED2/LED3/LED4,交替闪烁。
当按下K3按键后,LED灯停止交替闪烁。
实现效果如下:
https://www.bilibili.com/video/BV17R8oetEvV/
