如何用VS code开发FPGA的程序，iverilog使用说明

目录



前言

一、VS code开发环境搭建

二、安装verilog和iverilog插件

三、准备FPGA程序测试代码

四、编译代码并查看波形

五、代码解读对比仿真波形



前言

        之前一直用FPGA厂家自带的开发环境，但是针对一些体量不大，想要方便验证算法的时候，就想用一个简单的开发环境，网上找了找，发现很多工程师喜欢用VS code开发FPGA。用VSCode编辑verilog代码、iverilog编译、自动例化、自动补全、自动格式化等常用插件。

---

一、VS code开发环境搭建

        首先需要搭建FPGA开发环境，网上论坛里的资料多来自于哔哩哔哩的视频，地址：RTL & FPGA开发中VSCode编辑器以及好用的几个插件_哔哩哔哩_bilibili   内容是：RTL & FPGA开发中VSCode编辑器以及好用的几个插件；

课程资料下载地址，里面有个《VScode编辑器的软件安装.pdf》，一步步操作即可。

链接：https://pan.baidu.com/s/1NZxgxncxkJa79LOYncfrKQ  提取码：4oxl

关于VS code开发环境的介绍，也 可以参考知乎的帖子：浮沉野马 - 知乎

二、安装verilog和iverilog插件

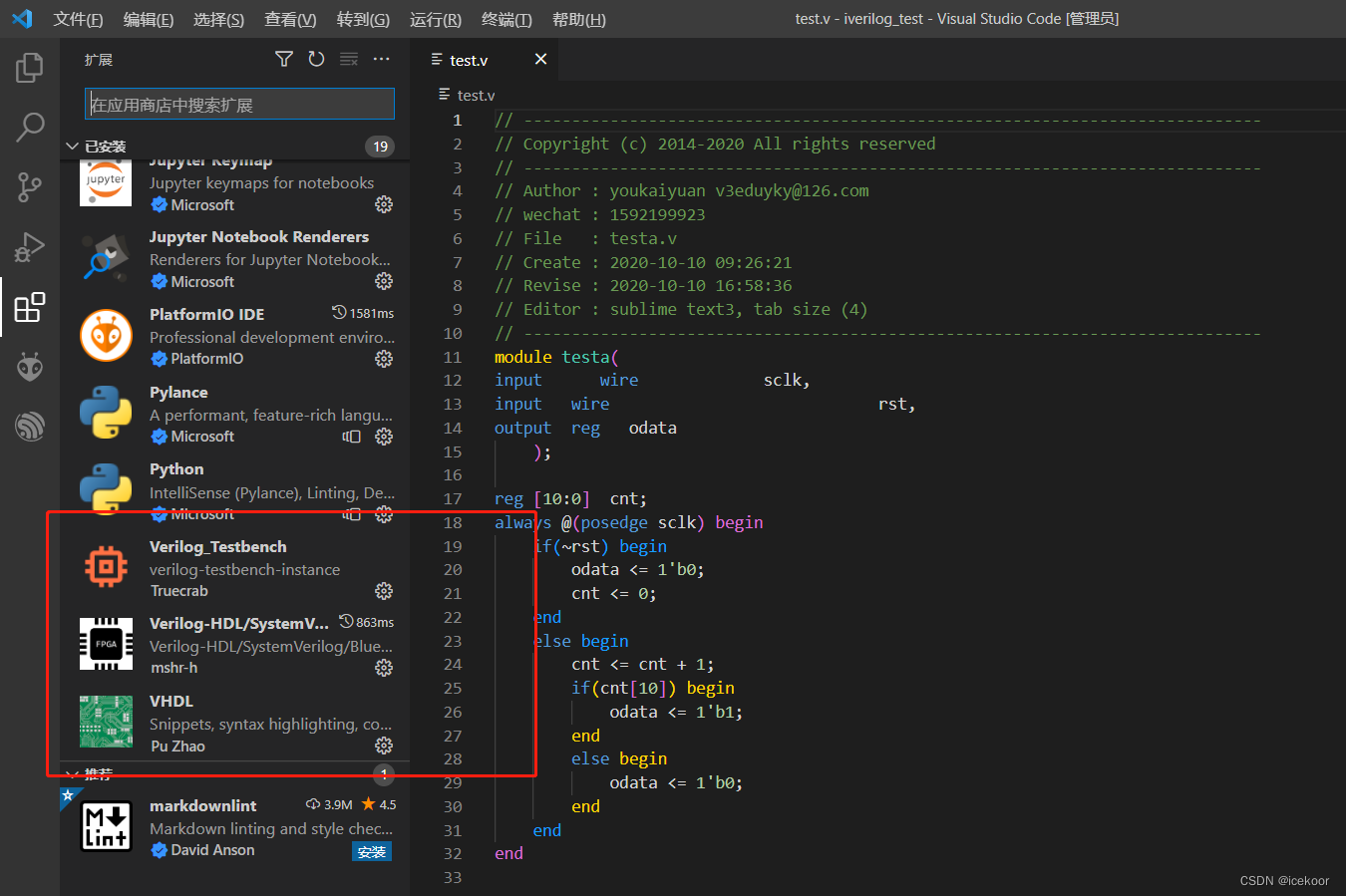

第一步：搜索下图的插件添加即可，iverilog附带gtkwave，插件的功能可以看介绍，下载完成后，还需进行以下配置，可以看知乎的帖子。

第二步：在扩展里搜索"verilog"，找到下载人数最多的这个插件：Verilog-HDL/System，点一下“安装”按钮即可完成安装，此时我们发现代码有了颜色（如上图所示），但它并没有自动检错的功能。

第三步：将ctags添加到环境变量path，例如 新建 D:\ctags（根据你的实际情况），其他两个参照下图设定。

第四步：检测安装和配置是否成功，故意改错代码，需要保存后，是否会显示代码故障，测试结果如下图所示：

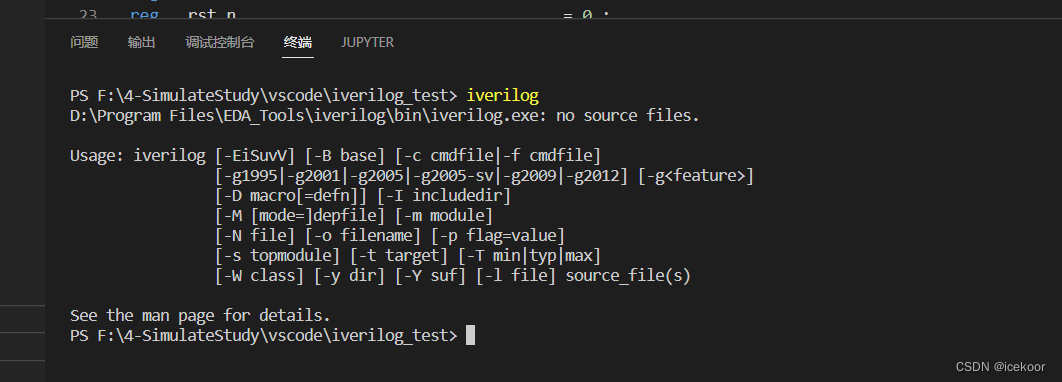

按下 Ctrl+~ 查看报错信息，如果iverilog没有起到作用，可以在终端中输入iverilog，再次启动iverilog功能。

三、准备FPGA程序测试代码

新建一个文件，添加FPGA代码，并在vscode中打开这个文件夹，写两个简单的verilog代码"test.v"和"tb_test.v"，具体代码可以查看第四部分内容。

Testbech文件（顶层文件）添加必要代码：

需要在testbench仿真模块"tb_test"里添加下面的代码，不然不会生成.vcd文件，然后用gtkwave打开.vcd波形文件查看波形。

/* 生成vcd波形文件，用iverilog+GTKwave进行仿真所需的临时的vcd波形文件 */

initial begin

    $dumpfile("./build/wavets.vcd");   // 指定VCD文件的名字为wavets.vcd，仿真信息将记录到此文件

    $dumpvars(0, tb_testa );  // 指定层次数为0，则tb_testa模块及其下面各层次的所有信号将被记录

    #100000 $finish;

end

上述代码解释如下：

本人希望把编译仿真生成的文件都放到"build"文件夹里，源代码都放到"src"文件夹里，所以我用的是"$dumpfile("./build/wavets.vcd");"，但是很多插件只能支持网上的那种最简单的写法，不然找不到.vcd文件。

"#100000 $finish;" 经过100000ps（100us）后结束，也就是仿真时间；

注意：如果一直仿真停不下来，按ctrl+c可强制结束，终端无法返回时，输入finish就可结果仿真；

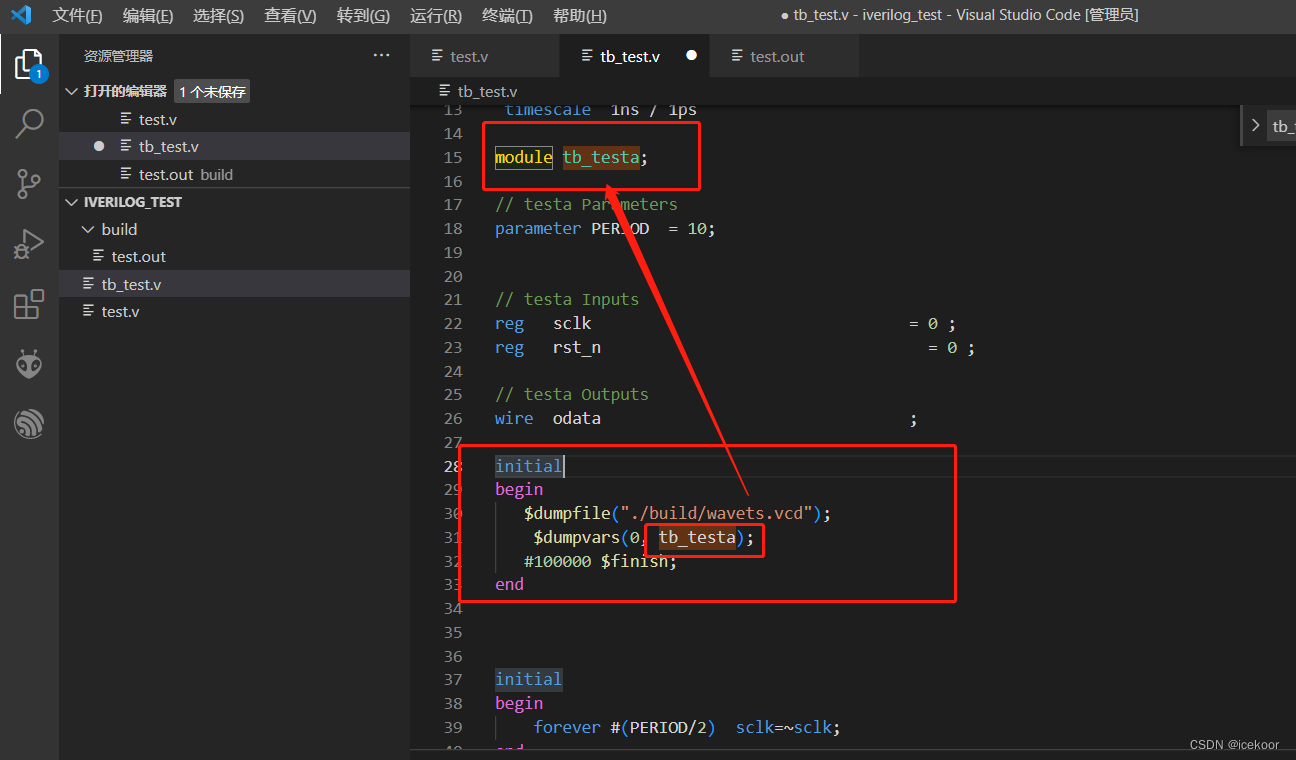

添加完的样子样式如图所示：

四、编译代码并查看波形

在终端里敲命令行代码，利用iverilog编译，生成.o文件。利用vvp命令可以生成.vcd文件，gtkwave可以直接打开.vcd文件查看波形。

下面是iverilog的终端控制方法，可以编译verilog文件，方便后续调试，建议大家好好学习。

输入：

第一个命令：md build

第二个命令：iverilog -o ./build/test.out  tb_test.v test.v

第三个命令：vvp -n ./build/test.out

第四个命令：gtkwave ./build/wavets.vcd

下面显示解释上述命令：

第一个命令："md build"创建build文件夹，用于存放编译仿真生成的文件，linux命令；

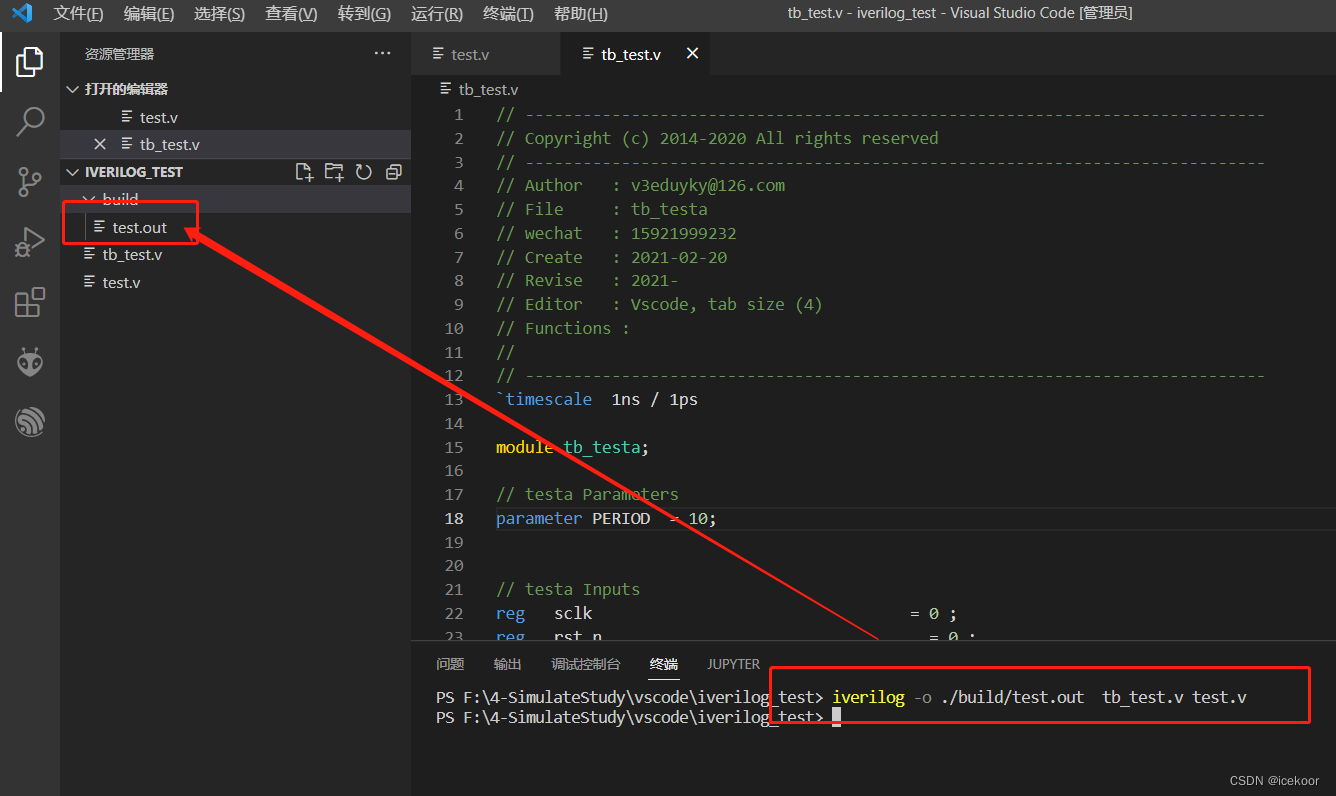

第二个命令："."（点）的意思是当前位置，也就是这个位置，如果代码文件放置在src下面，则需要./src/或者说是.\src\ 源代码。

iverilog作用是编译文件，比如设计模块的代码和仿真模块的代码都在一个test.v文件里，那么编译这个文件只需要命令"iverilog test.v"

可是如果设计模块代码写在了test.v文件里，仿真模块的代码写在了tb_test.v文件里，那么只需要把所有的文件名字全都缀在后面即可"iverilog test.v tb_test.v"

iverilog的参数"-o <path>"是可以省略的，"-o"命令指定编译后生成的.out文件的名字，如果不指定会生成默认的名字，这里我们"-o ./build/test.out"命令生成的是build文件夹下的test.out文件。

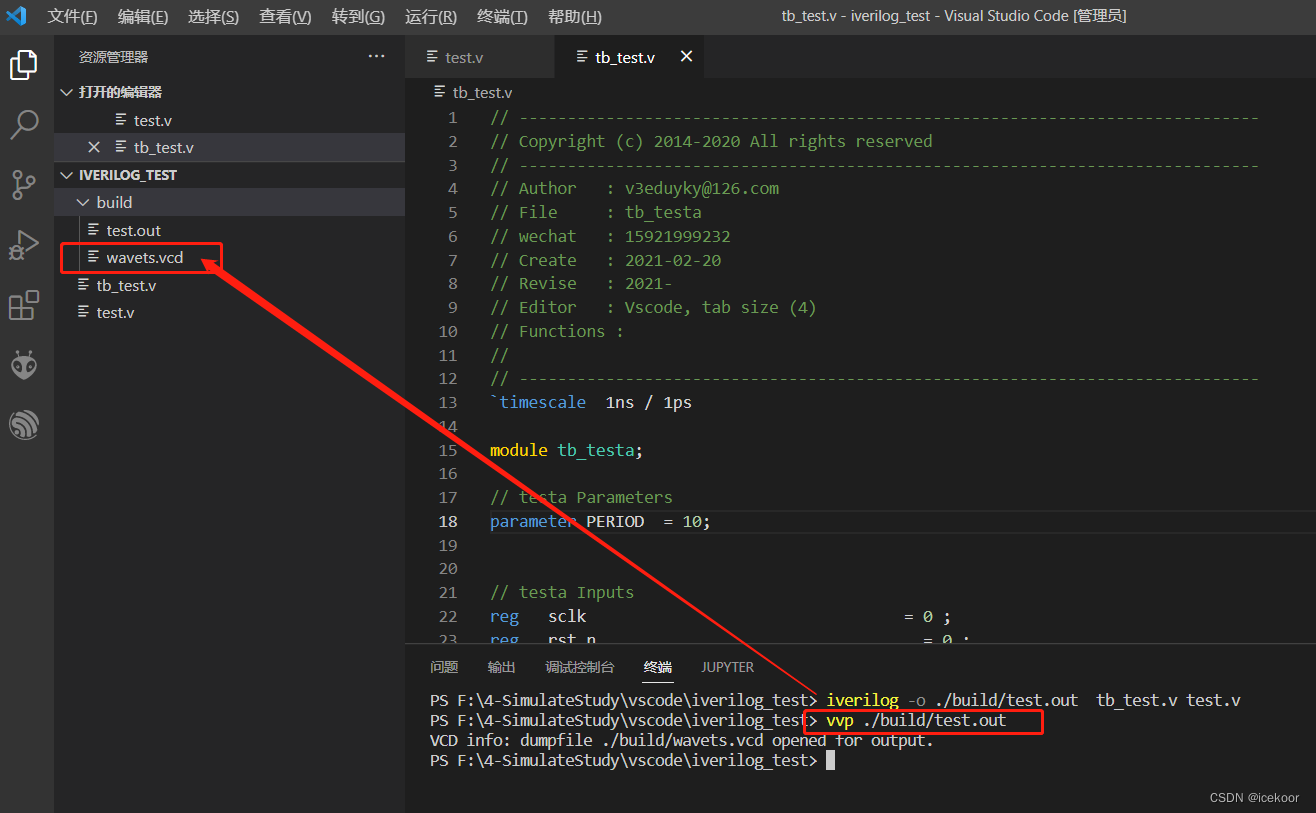

第三个命令："vvp ./build/test.out"命令是生成.vcd波形文件，需要在testbench仿真模块（激励模块）添加几行代码，FPGA的仿真方法，这里就不多说了。如果用强大的仿真，推荐modelsim。

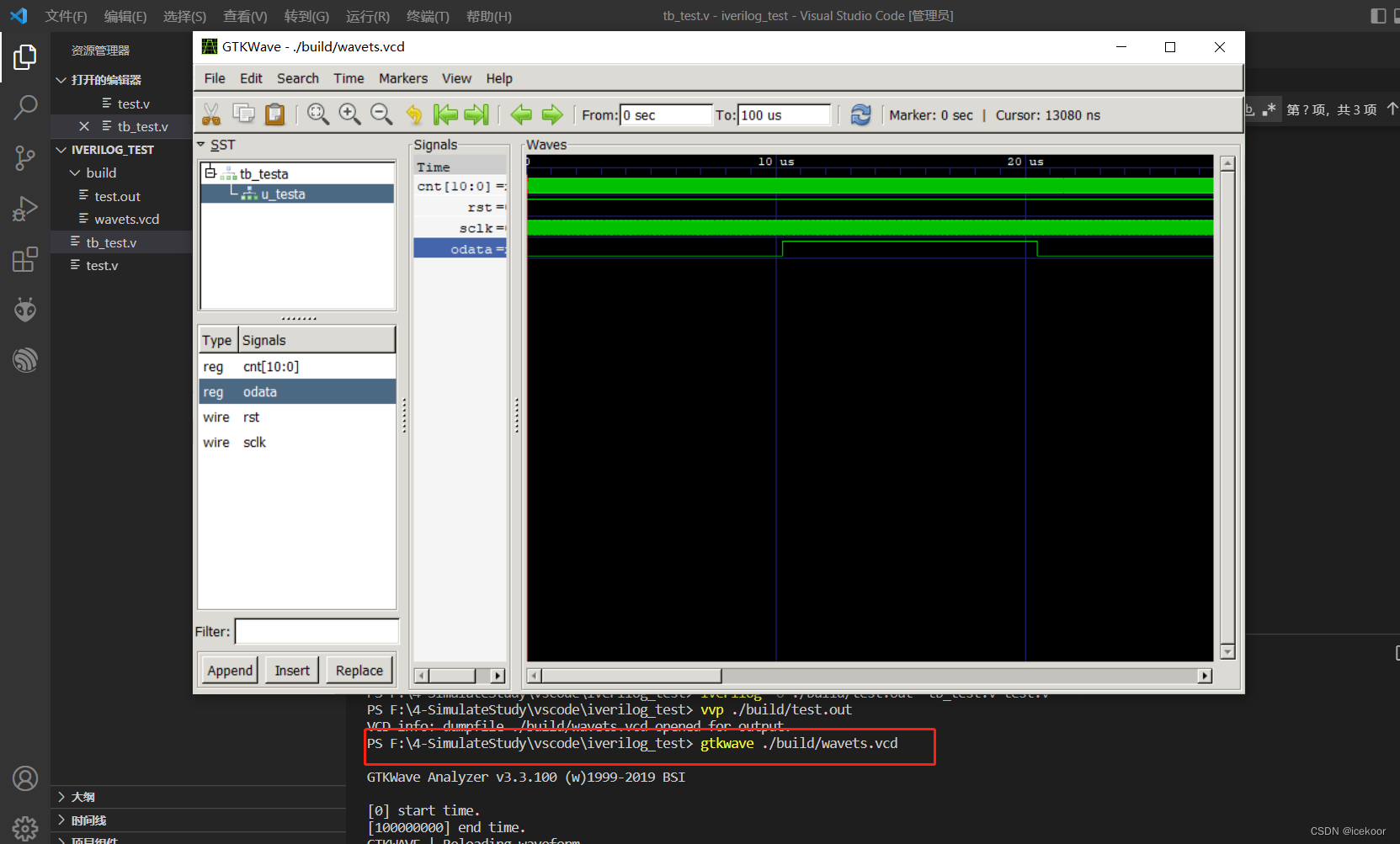

第四个命令："gtkwave wave.vcd"意思就是用gtkwave.exe打开.vcd文件；

五、代码解读对比仿真波形

test.v和tb_test.v程序代码如下，比较简单，就是时钟sclk的计数，当cnt[10]为1时，置位odata；反之，复位odata。

module testa(
input	   wire	            sclk,
input	wire 							rst,
output	reg   odata
	);

reg [10:0]	cnt;
always @(posedge sclk) begin
	if(~rst) begin
		odata <= 1'b0;
		cnt <= 0;
	end
	else begin
		cnt <= cnt + 1;
		if(cnt[10]) begin
			odata <= 1'b1;
		end
		else begin
			odata <= 1'b0;
		end
	end
end

// -----------------------------------------------------------------------------
`timescale  1ns / 1ps

module tb_testa;

// testa Parameters
parameter PERIOD  = 10;


// testa Inputs
reg   sclk   = 0 ;
reg   rst_n  = 0 ;

// testa Outputs
wire  odata;

initial
begin
   $dumpfile("./build/wavets.vcd");
    $dumpvars(0, tb_testa);
   #100000 $finish;
end

initial
begin
    forever #(PERIOD/2)  sclk=~sclk;
end

initial
begin
    #(PERIOD*2) rst_n  =  1;
end

testa  u_testa (
    .sclk                    ( sclk    ),
    .rst                     ( rst_n     ),

    .odata                   ( odata   )
);

endmodule

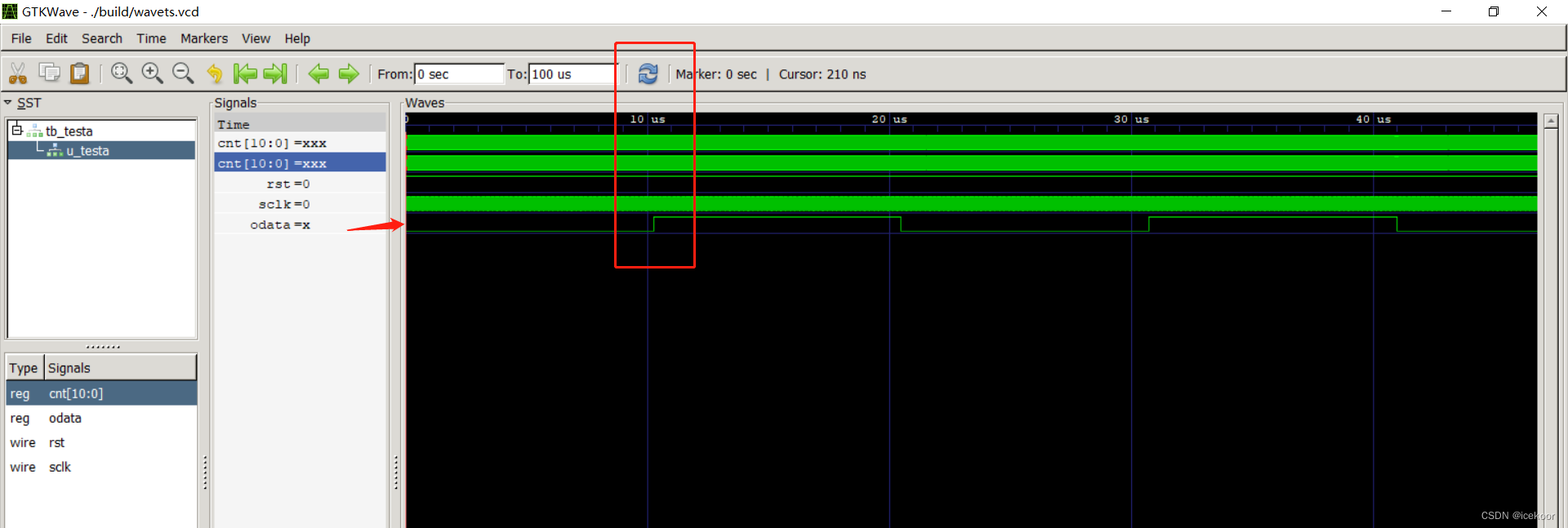

仿真结果如下，GTKWave的软件就不多介绍了，喜欢用的可以自己研究，个人觉得比modsim的仿真差很多，用不习惯。
