继续前面两个建模,又多了一点领悟:
spaceclaim简单建模_imastrid的博客-CSDN博客
spaceclaim简单建模2_imastrid的博客-CSDN博客
在画弯管的时候,尺寸最重要的应该是,竖管中心轴的位置,从图纸读出它离反应器中心轴距离是3450mm,和管的内径700mm。其它弯度不是很重要。当然如果知道横管的中心轴的位置也最好啦,我从图纸没读出来,所以就自己定一个。

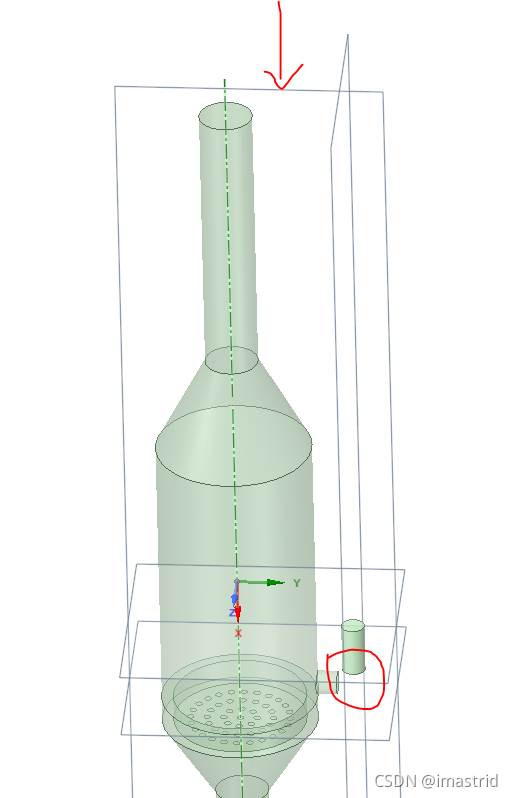

老师跟我说,先画竖管,再画横管,然后再把它们接起来。

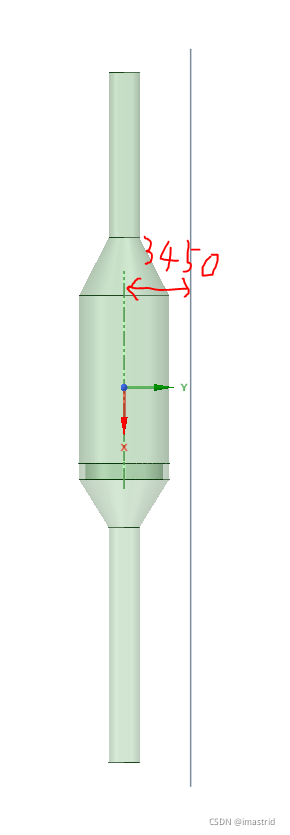

1. 从中心轴建一个平面,然后移动它到3450mm距离的位置,

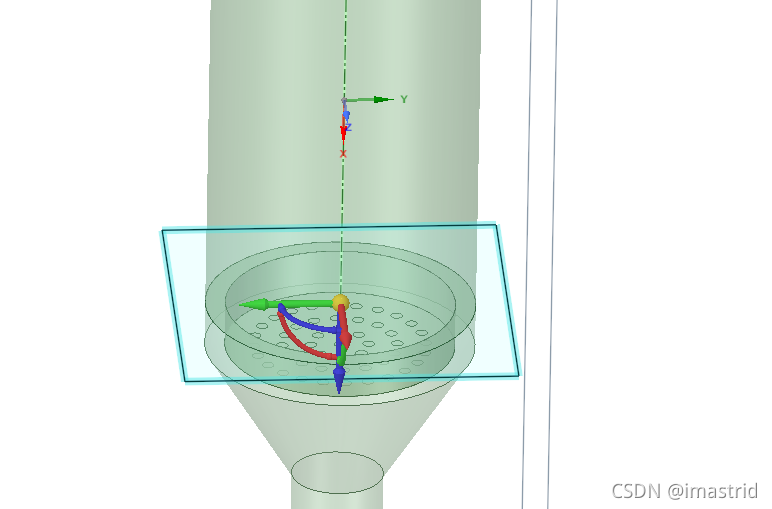

2. 选中一个面,然后点建立平面,可以建立那个面上的平面耶

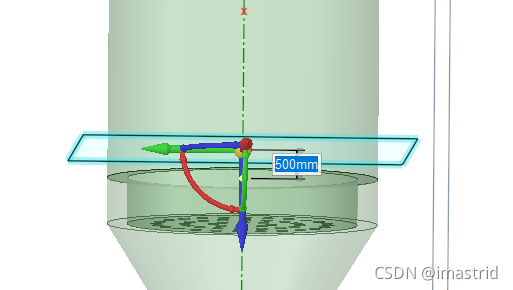

3. 估摸着移动了500mm

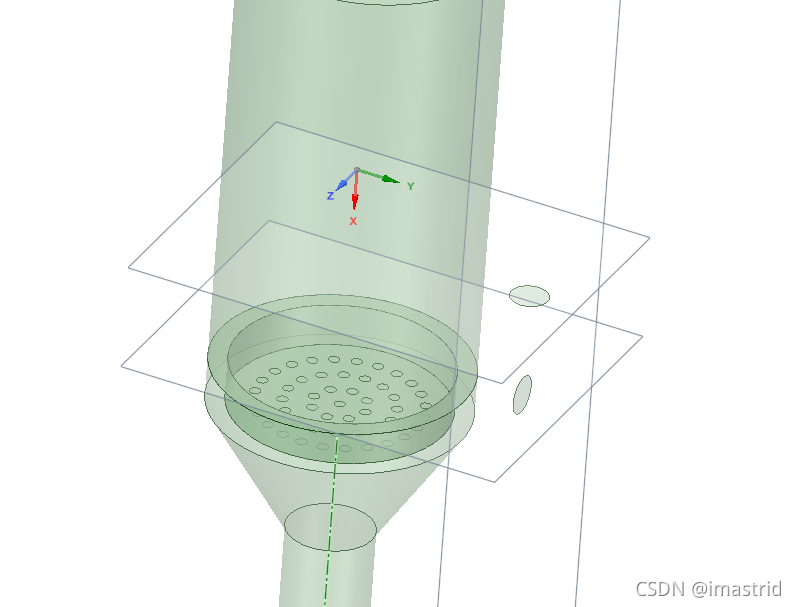

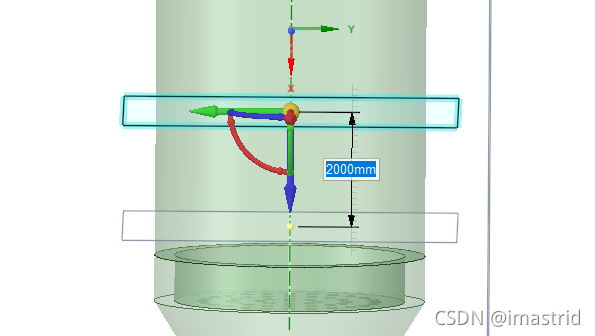

4. 2000mm高的地方再建立一个平面,在这个平面上绘画

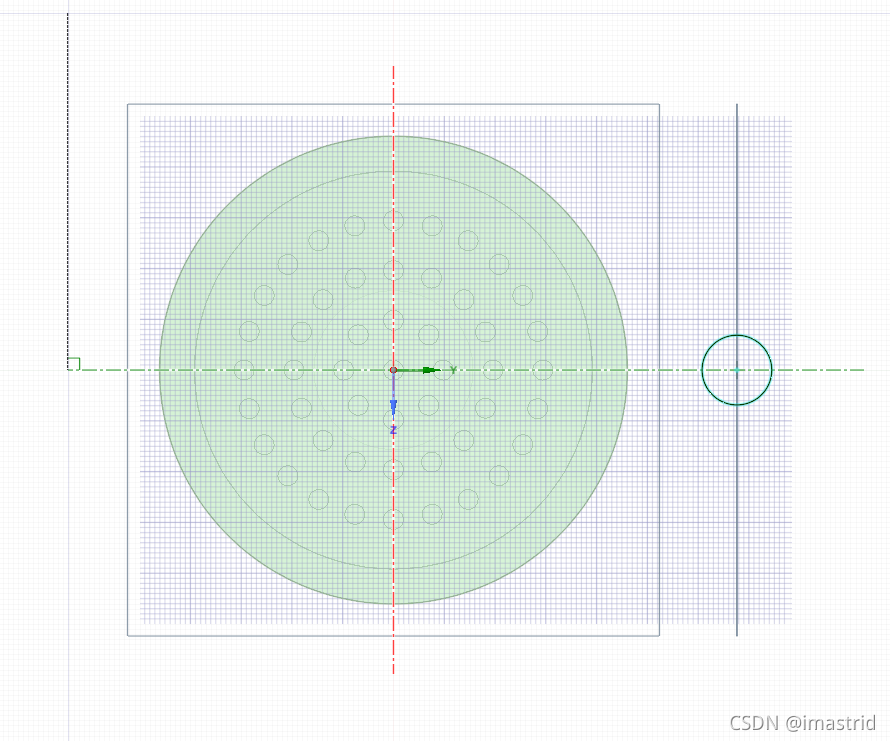

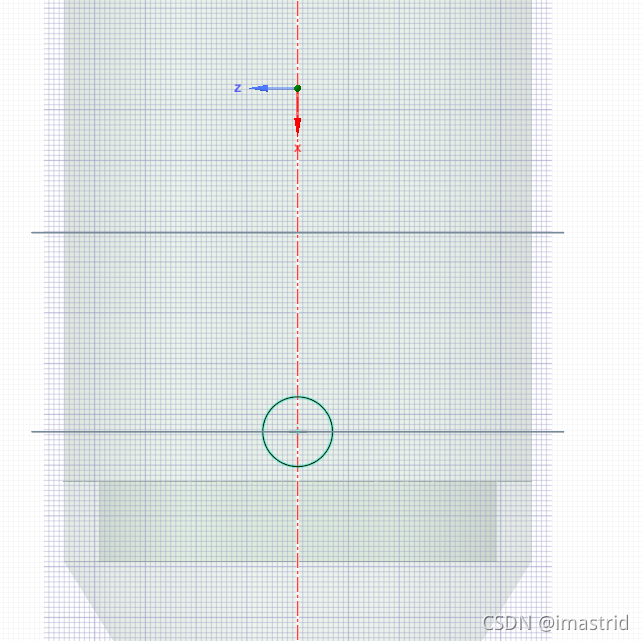

5. 在3450mm的位置画一个700mm的圆(这是竖管的),再画横管的圈
它们的位置:

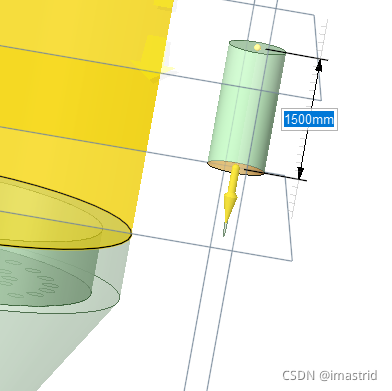

6. 为了它们可以衔接,它们要保持离它们的交集中心同样距离,我决定是500mm,因此竖管先画1500mm。

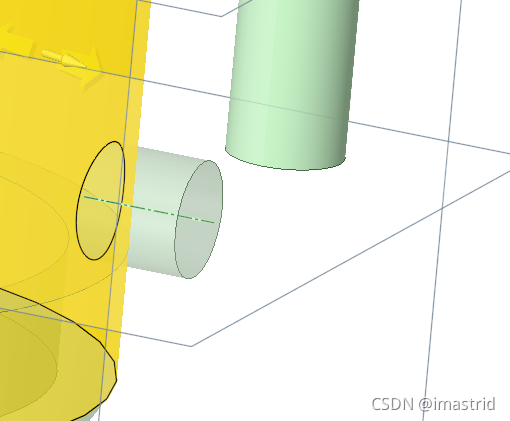

7. 横管的圈得往里面移动500mm先,然后拉动它与反应器接起来

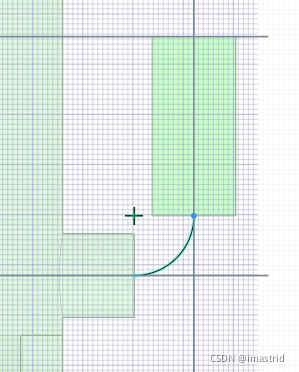

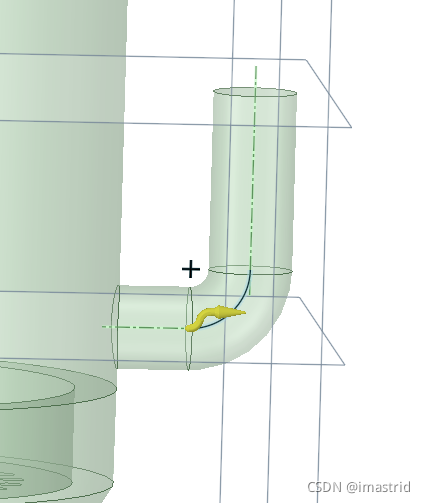

8. 在这个平面画弧线,三点,半径500mm,然后让一个圆面扫掠,然后删掉那条曲线。
