继上一个简单建模,继续给反应器加弯管,并且使弯管相切,以下是我自己的方法,其他方法不知道咋做,但应该有更简单的。

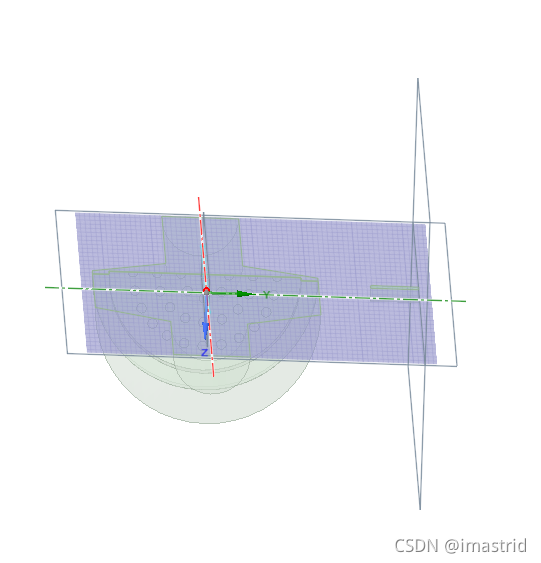

1. 取两个垂直的平面

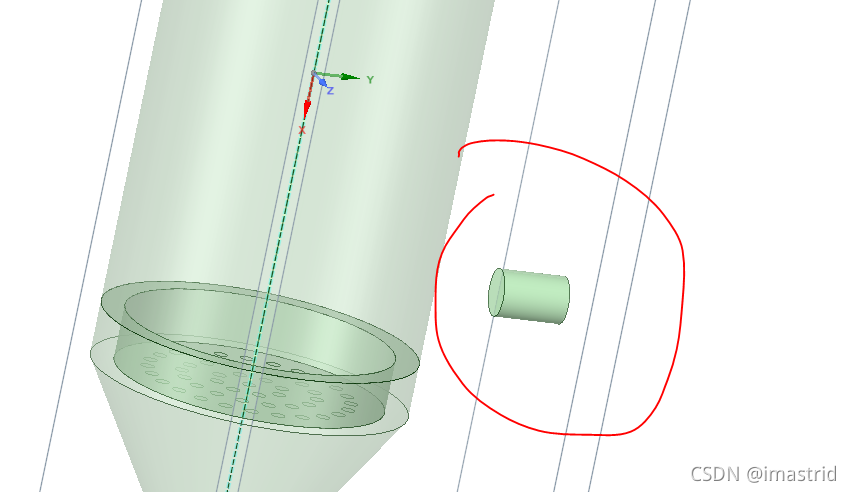

2.在其中一个平面画圆圈直径700mm,然后拉伸,获得一个圆柱

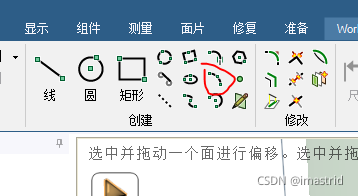

3.然后在这画弧线,用三点确定一个圆弧,计算一下需要的弧半径,这里起点是圆柱面中心,终点是45°方向与圆柱侧边同高度的地方,这样的画弧半径应该是350mm,即700的一半。
4. 选圆柱顶面,沿着这个弧线扫掠。
获得:
5. 再拉伸这个面,得向上的管
6. 向反应器移动,和它相切。用组合,选中反应器和这个弯管,就能组合在一起了。也可以
