单片机 -定时/计数器的初始化编程及应用

定时/计数器的编程

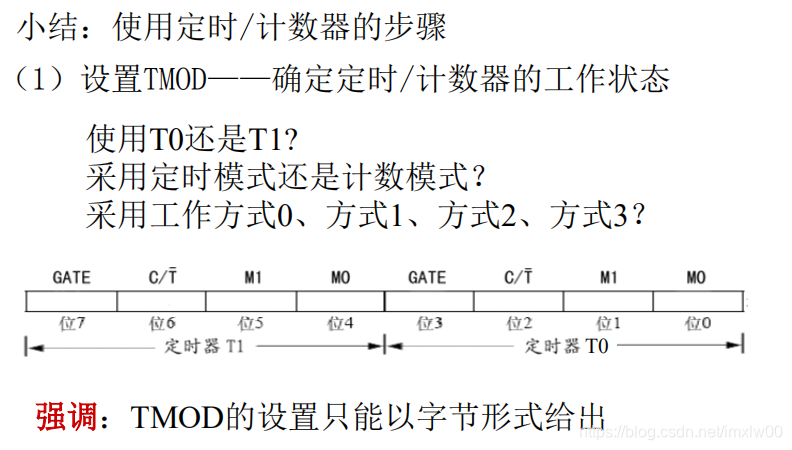

1.根据要求选择方式，确定方式控制字，写入TMOD寄存器，配置好工作模式。

2.根据要求计算定时/计数器的计数值，在求得计数初值，写入初始化寄存器 。

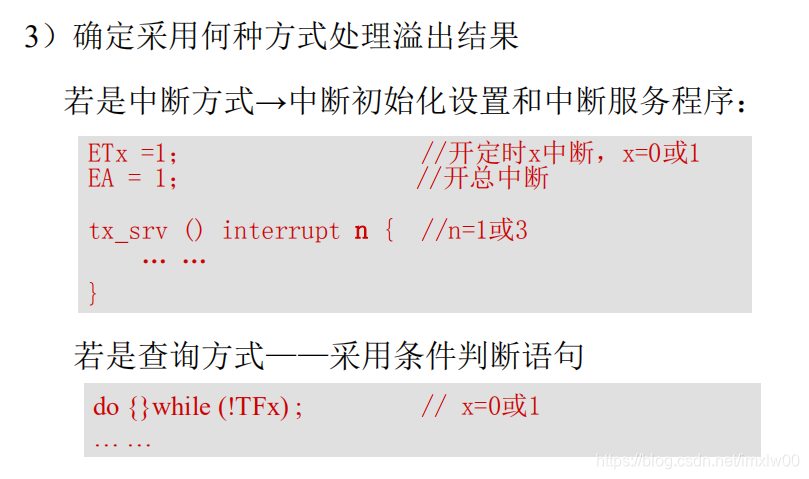

3.根据需求，开放定时/计数器中断选项

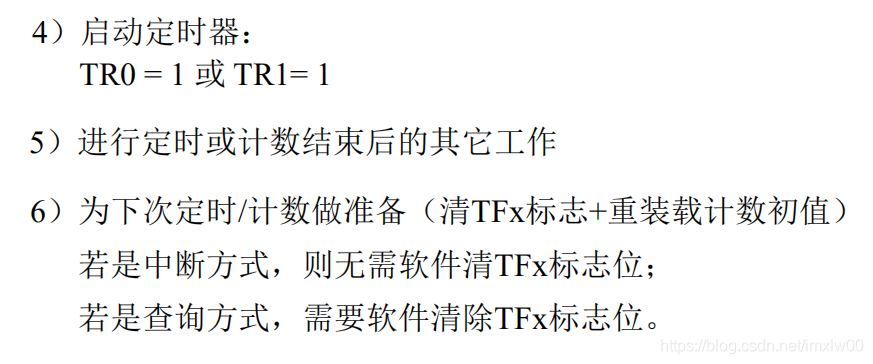

4.设置 TCON，通过 TR0 置 1 来让定时器开始计数。

5.等待定时时间到，如果查询处理编写查询程序判断溢出标志，溢出标志等于1，如果中断方式处理，编写中断服务程序。

计算如何用定时器定时时间

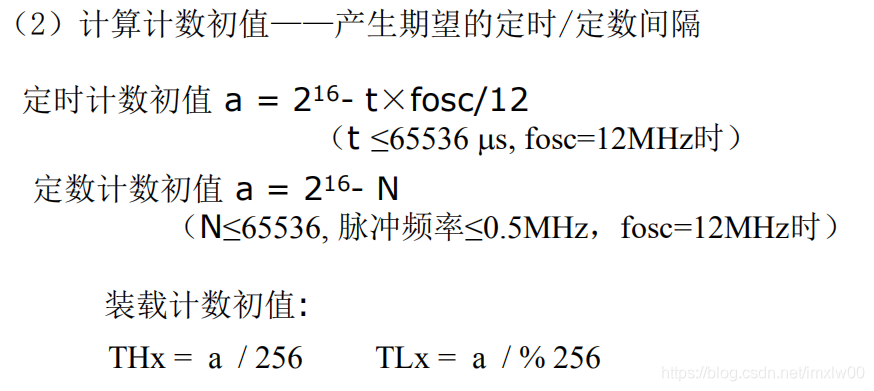

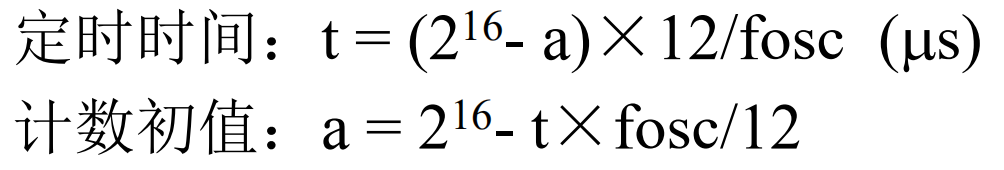

我们的晶振(系统时钟)是 11.0592M，时钟周期就是 1/11059200，机器周期是 12/11059200，假如要定时 20ms，就是 0.02 秒，要经过x 个机器周期得到 0.02 秒，我们来算一下x*12/11059200=0.02，得到 x= 18432。16 位定时器的溢出值是 65536（因 65535 再加 1 才是溢出），于是我们就可以这样操作，先给 TH0 和 TL0一个初始值，让它们经过 18432 个机器周期后刚好达到 65536，也就是溢出，溢出后可以通过检测 TF0 的值得知，就刚好是 0.02 秒。那么初值 y = 65536 - 18432 = 47104，转成 16 进制就是 0xB800，也就是 TH0 = 0xB8，TL0 = 0x00。
使用16位定时/计数器

• 定时方式

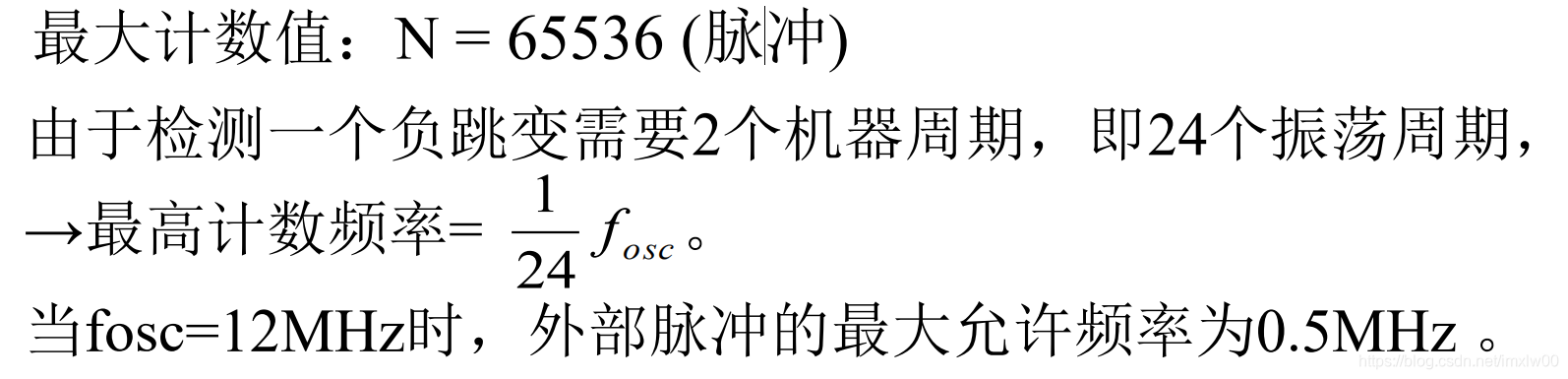

• 计数方式

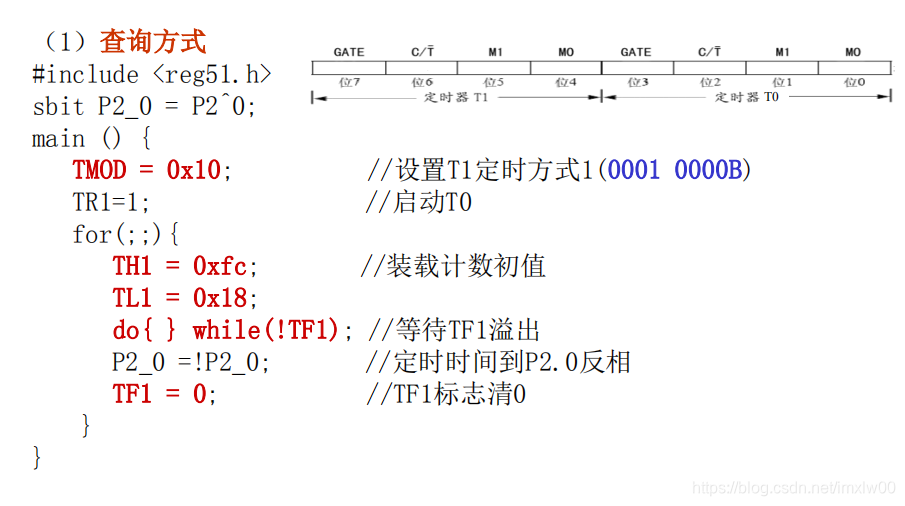

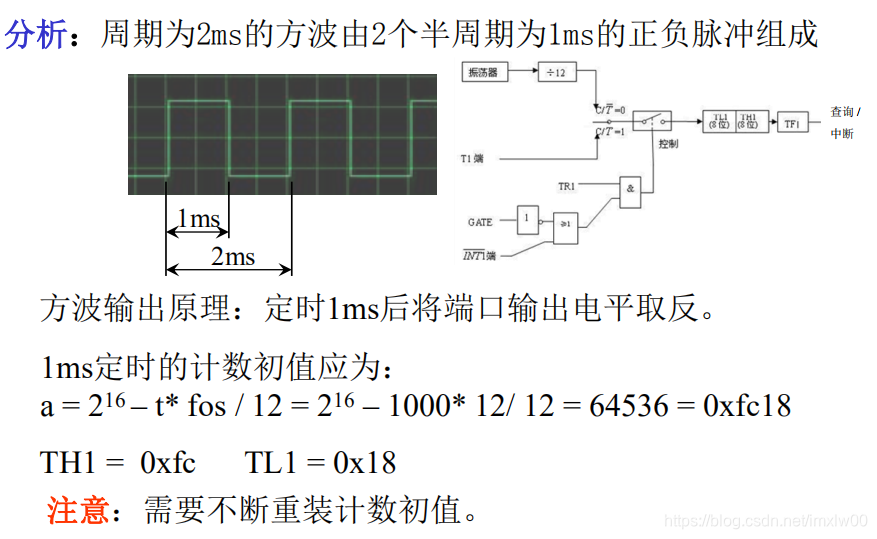

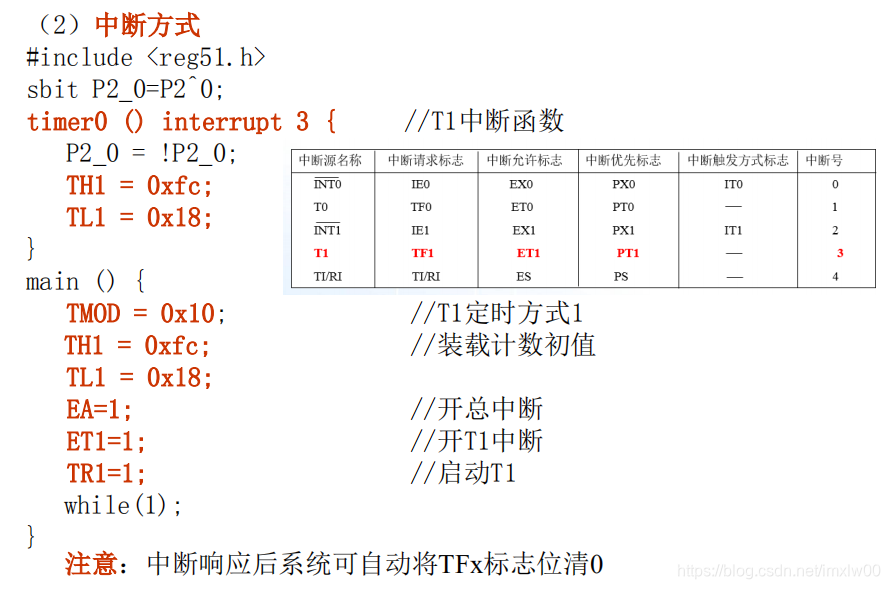

实例1 设单片机的fosc=12MHz，采用T1定时方式1在P2.0脚上输出周期为2ms的方波。

实例2 采用T0定时方式2在P2.0口输出周期为0.5ms的方波(设fosc=12MHz)

方式2，采用8位计数器，TLx。可自动重装载计数初值（TLx溢出后, THx→TLx）；没有装载计数初值的延误，方式2定时精度相对较高。
