定时/计数器的控制

80C51单片机定时/计数器的工作由两个特殊功能寄存器控制，TMOD用于设置其工作方式：

1.工作方式寄存器TMOD

工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1，

GATE，门控位，GATE=0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作，GATE=1时，要用软件使TR0或TR1为1，同时外部中断引脚或也为高电平时，才能启动定时/技术器工作，即此时定时器的启动多了一个条件

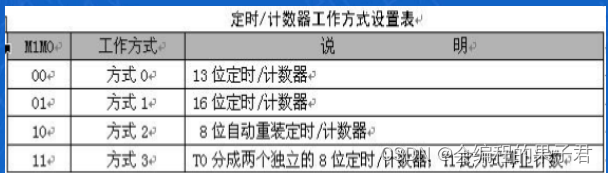

M1M0：工作方式设置位，定时/计数器有四种工作方式，由M1M0进行设置

TCON的低四位用于控制外部中断，TCON的高四位用于控制定时/计数器的启动和中断申请

TF1（TCON.7），T1溢出中断请求标志位，T1计数溢出时由硬件自动置TF1为1，CPU响应中断后TF1由硬件自动清0，T1工作时，CPU可随时查询TF1的状态，所以,TF1可用作查询测试的标志，TF1也可以用软件置1或者清0，同硬件置1或清0的效果一样。

TR1（TCON.6），T1运行控制位，TR1置1时，T1开始工作，TR1置0时，T1停止工作，TR1由软件置1或清0，所以，用软件可控制定时/计数器的启动与停止

TF0（TCON.5），T0溢出中断请求标志位，其功能和TF1类似

TR0（TCON.4），T0运行控制位，其功能与TR1类同

定时/计数器的工作方式

方式0

方式0为13位计数，由TL0的低5位（高3位未用）和TH0的8位组成，TL0的低五位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求

定时器模式时有：N=t/Tcy 计数初值计算的公式为：X=2^13-N，定时器的初值还可以采用计数个数直接取补发获得。计数模式时，计数脉冲是T0引脚上的外部脉冲。

门控位GATE具有特殊的作用。当GATE=0时，经反相后使或门输出为1，此时仅有TR0控制与门的开启，与门输出1时，控制开关接通，计数开始，当GATE=1时，由外中断引脚信号控制或门的输出，此时控制与门的开启由外中断引脚信号和TR0共同控制，当TR0=1时，外中断引脚信号引脚的高电平启动计数，外中断引脚信号引脚的低电平停止计数，这种方式常用来测量外中断引脚上正脉冲的宽度。

方式一

方式一的计数位数是16位，由TL0作为低八位，TH0作为高8位，组成了16位加1计数器

方式二

方式二为自动重装初值的8位计数方式

方式三

方式三只适用于定时/计数器T0，定时器T1处于方式3时相当于TR1=0，停止计数
