制作一款好用的DC-DC，12V转5V模块(一)

记录一下跟着B站工科男孙老师制作一款开关电源的过程。

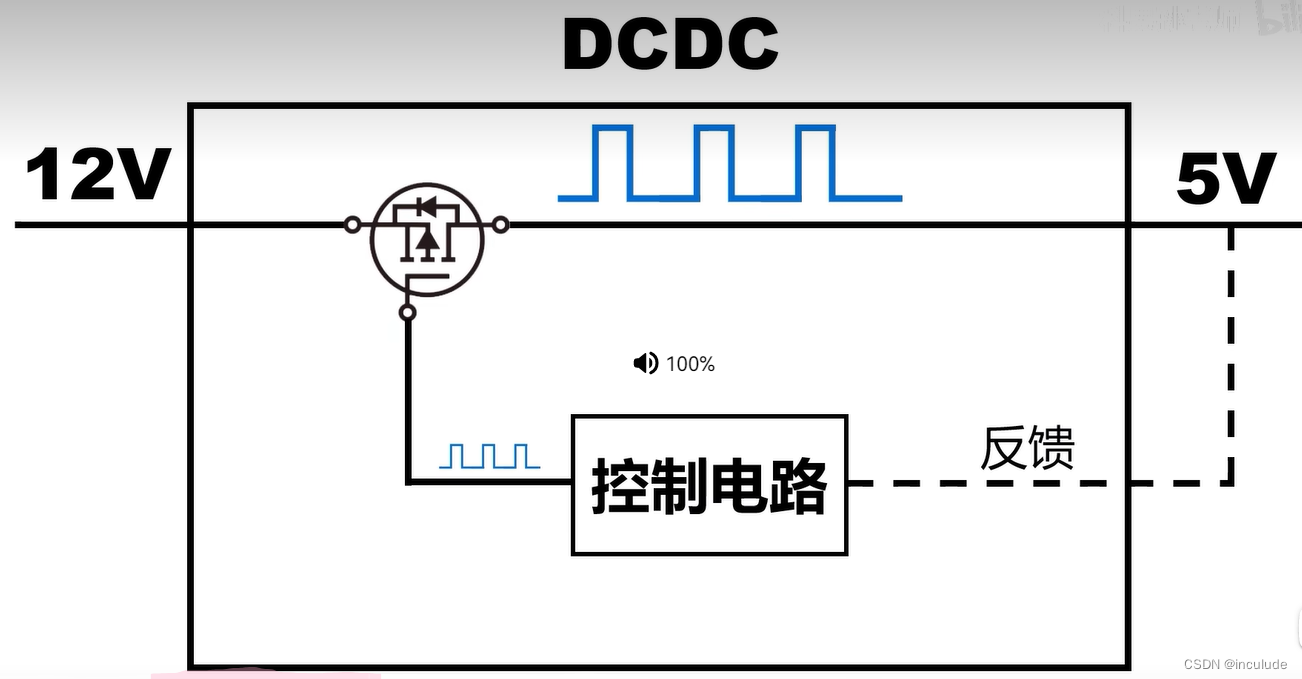

控制电路采集5V输出端的电压值变化调整MOS管的开关频率，以达成不同的电压输出波形，如果只是这样的话输出波形只是一个变化的方波，这样所产生的电源肯定不是我们想要的好用的12V转5V开关电源。

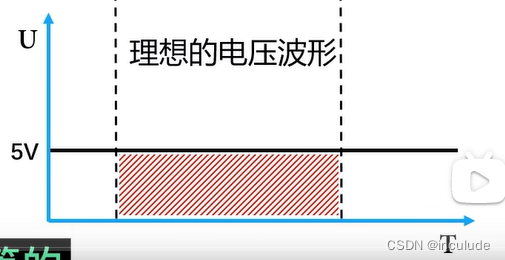

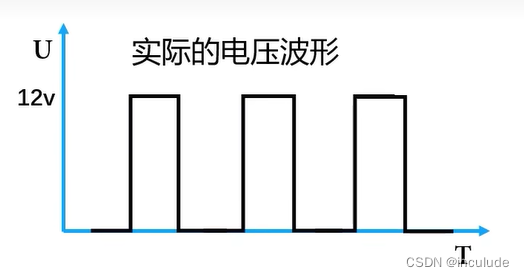

 这与理想输出波形差别很大，不过可以发现两图中虚线所对的部分，面积是相等的，从上图到下图的过程只需要加入电容进行滤波即可。

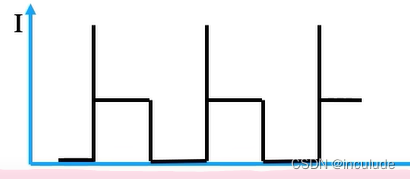

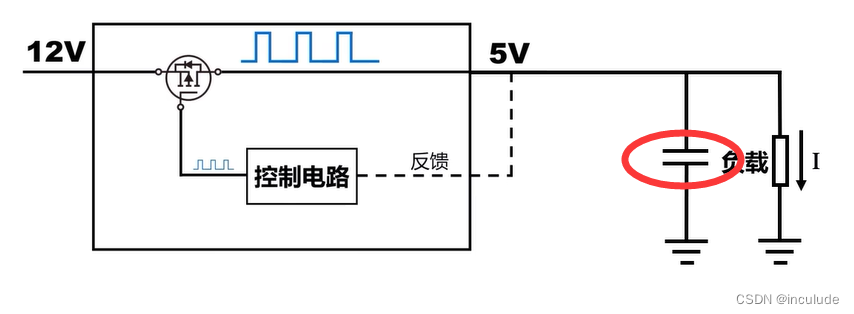

 像这样加入电容进行，似乎就能将电能储存起来然后以平稳的方式输出了。但实际上这样做效果并不好。在MOS管开启或关闭时，电容两端的电压发生突变，根据I=C*du/dt公式此时电容两端的电流则会无穷大，此时输出波形则为：

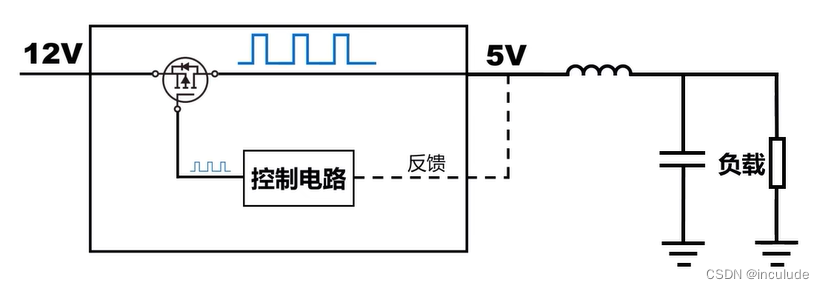

当孙老师说到电流无穷大时，我的第一反应是加入一个限流电阻，控制电流的大小。结果老师说，这个方法可以，但并不好，因为这个电阻会消耗能量，导致整个电路的效率降低，同时发热上升。将这个限流电阻换成电感就可以了。电感能阻碍电流，同时也不消耗能量。

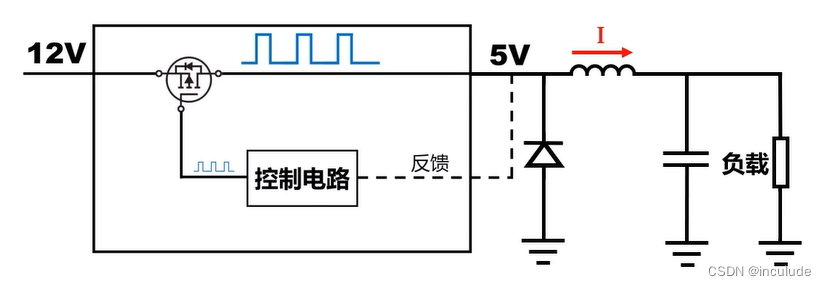

 电路设计到这里是否就完成了呢？答案是不对的，当MOS管关闭时，电感的一端悬空，也就是电路断开，电路一旦断开，电流突变，根据U=-L*di/dt，此时电感两端的电压会变得无穷大。所以必须要有一个放电的路径，使得电感的电流能够持续下去。也就是加入一个续流二极管，也就是给电感续流的。

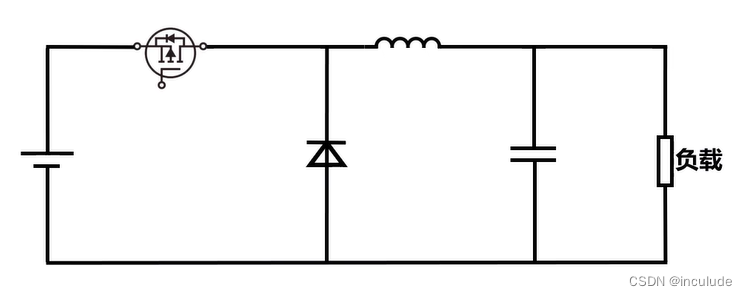

 这样，开关电源的大致结构就出来了。

学习从模仿开始。
