MySQL导出ER图为图片或PDF的操作方法

1、Navicat 生成ER图

1、选择数据库，逆向数据库到模型

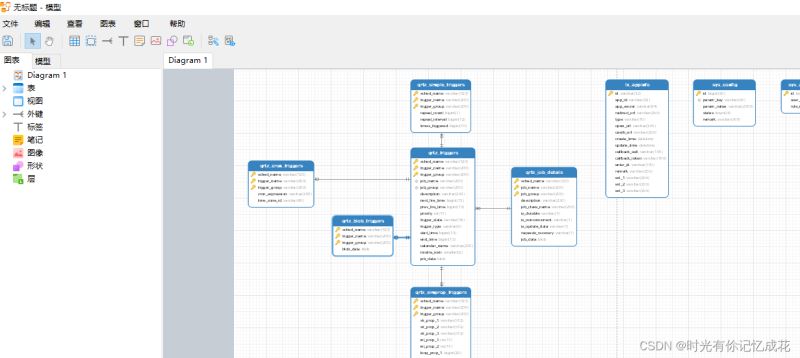

2、查看ER图

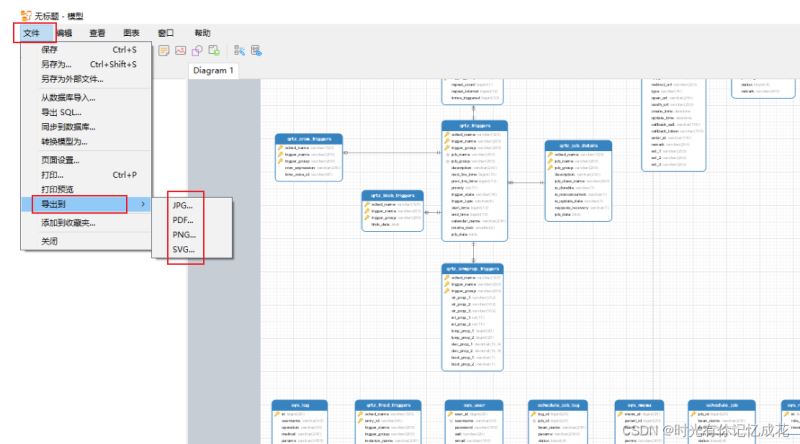

3、导出ER图

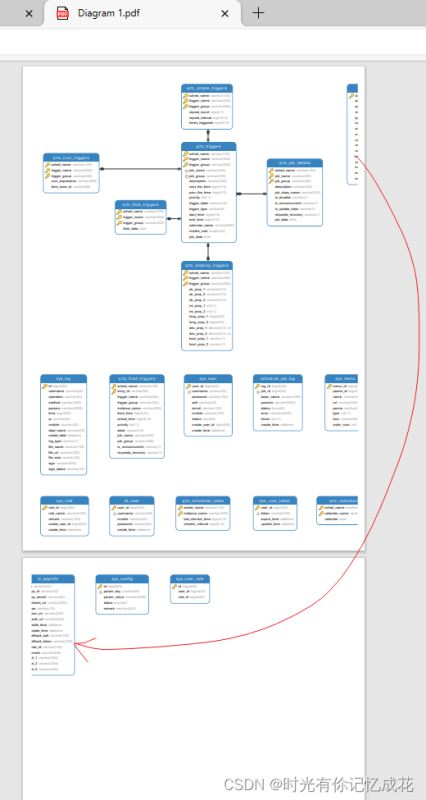

当我们选pdf格式的时候，发现导出的pdf不是一整张，而是分成了多页，不是太美观。解决办法也很简单，把图片转为PDF或者用官方工具MySQL WorkBench即可

2、使用MySQL官方工具：MySQL Workbench

下载地址：

MySQL :: MySQL Workbench

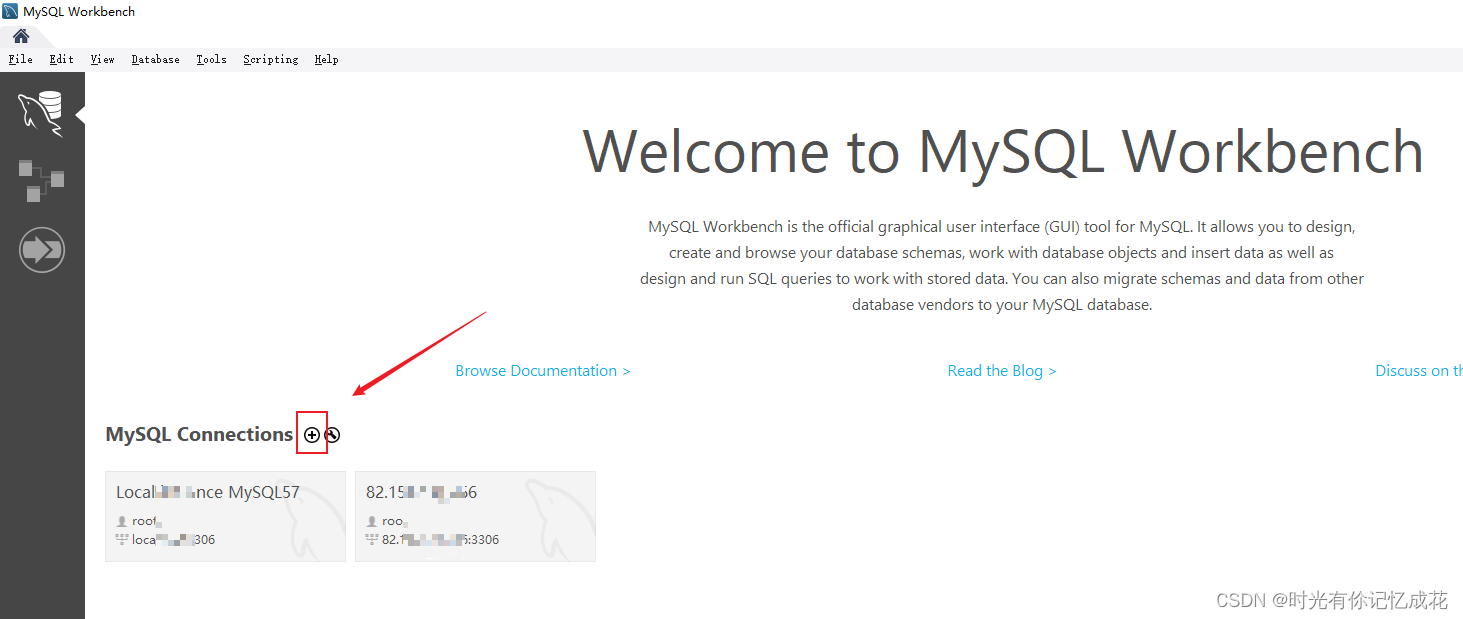

1、首先连接MySQL数据库

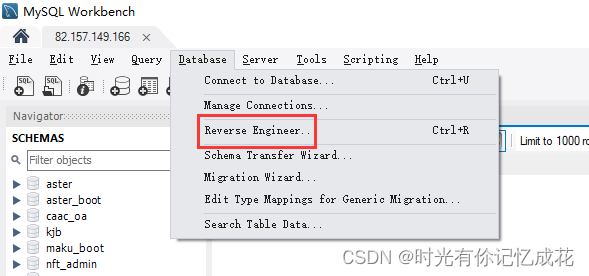

2、点击Database，选择Reverse Engineer

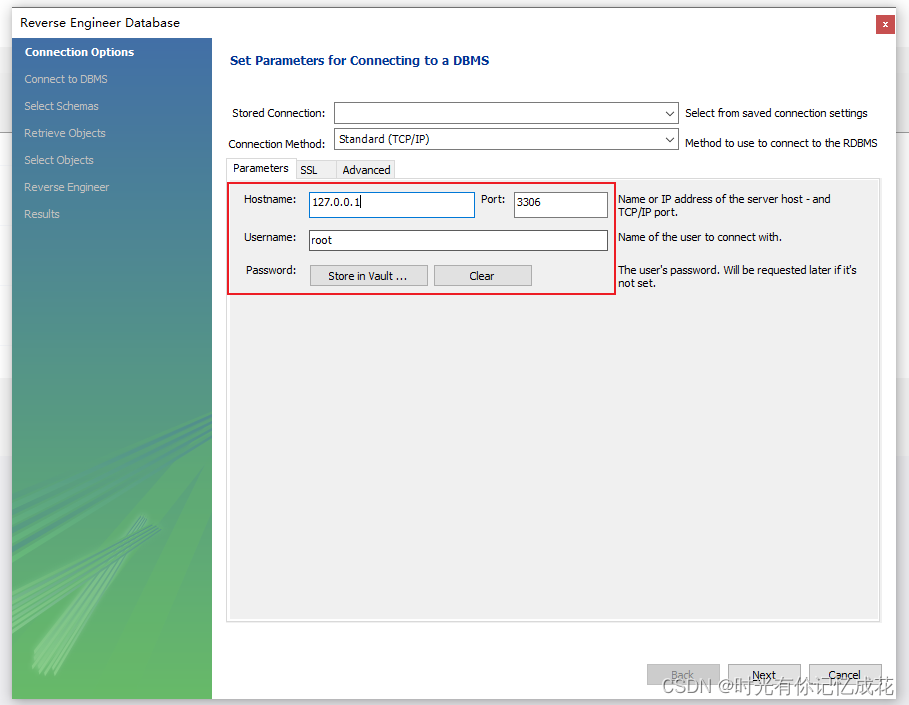

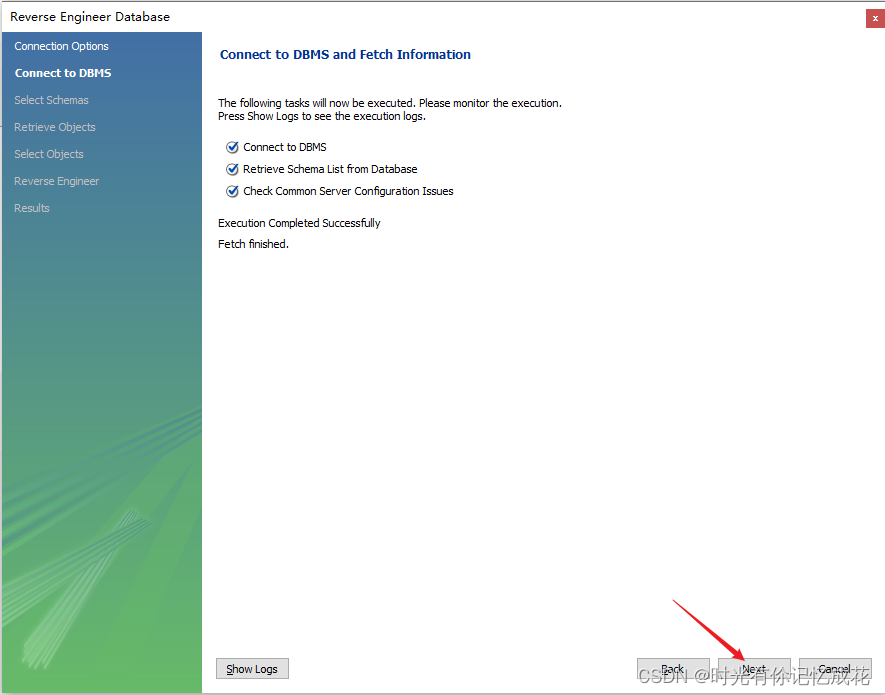

3、填写数据库信息，点Next

继续next

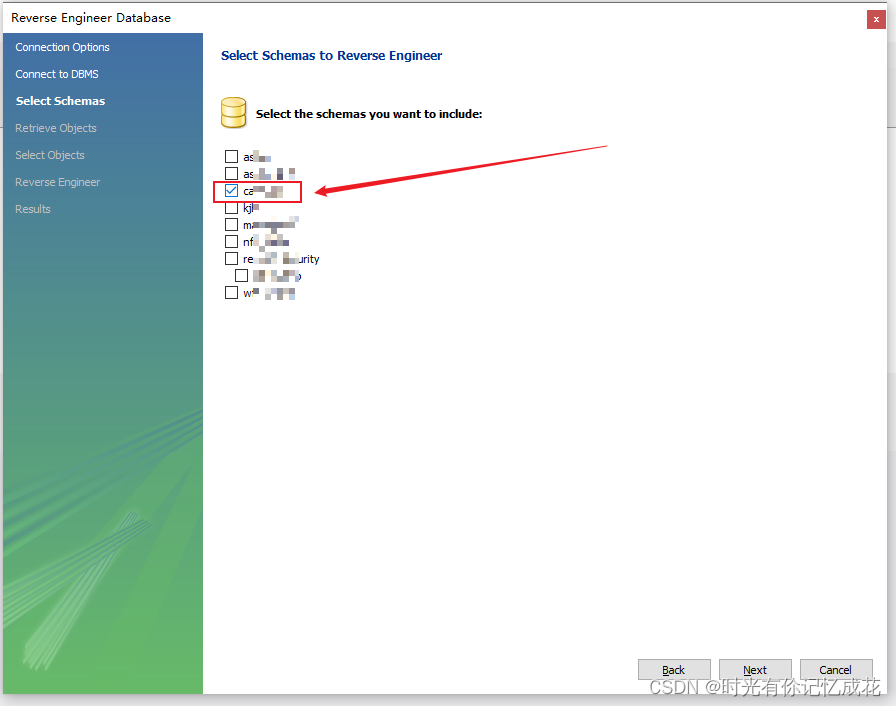

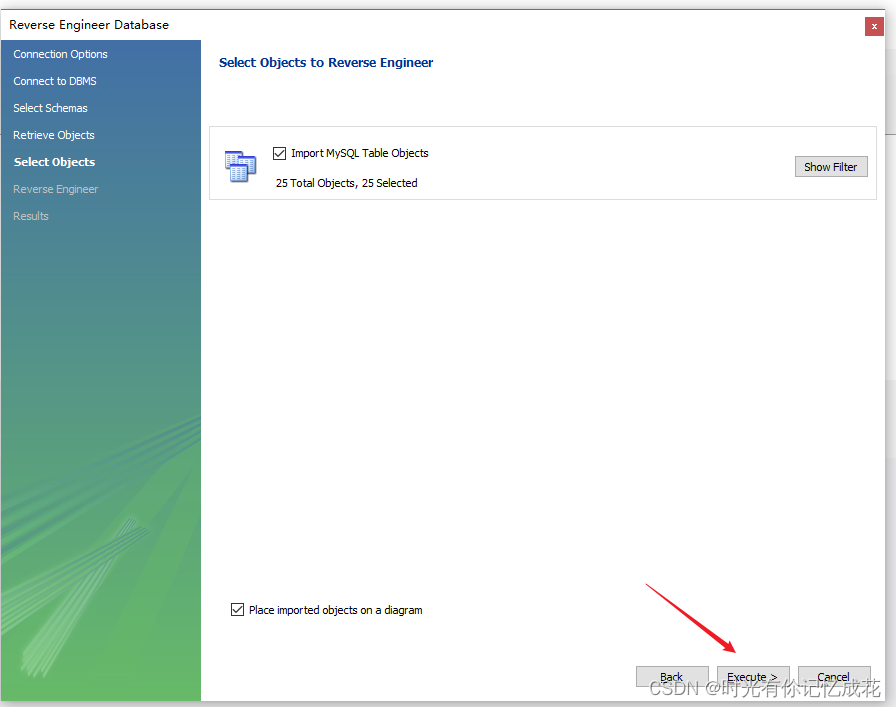

4、选中要生成ER图的数据库

继续Next

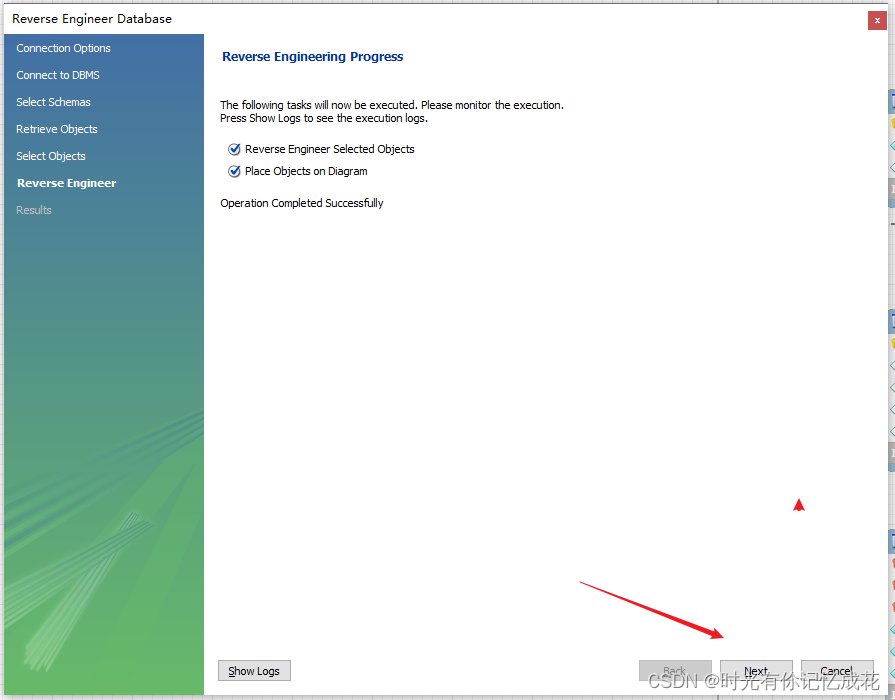

点击Execute

继续点finish即可

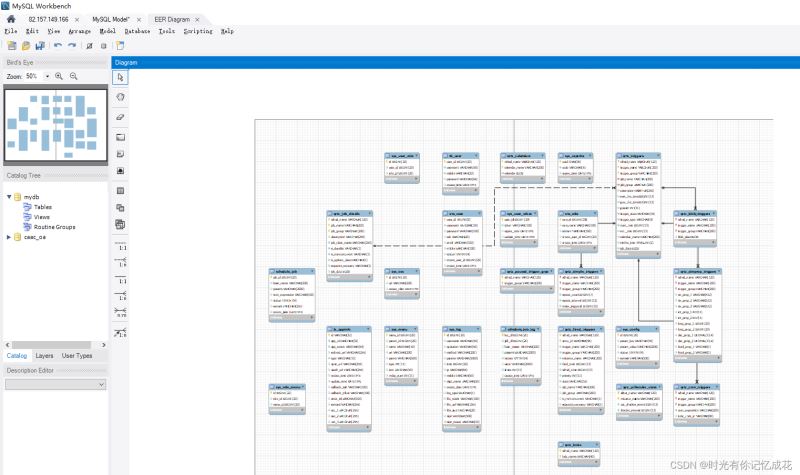

5、查看生成的ER图

6、导出ER图

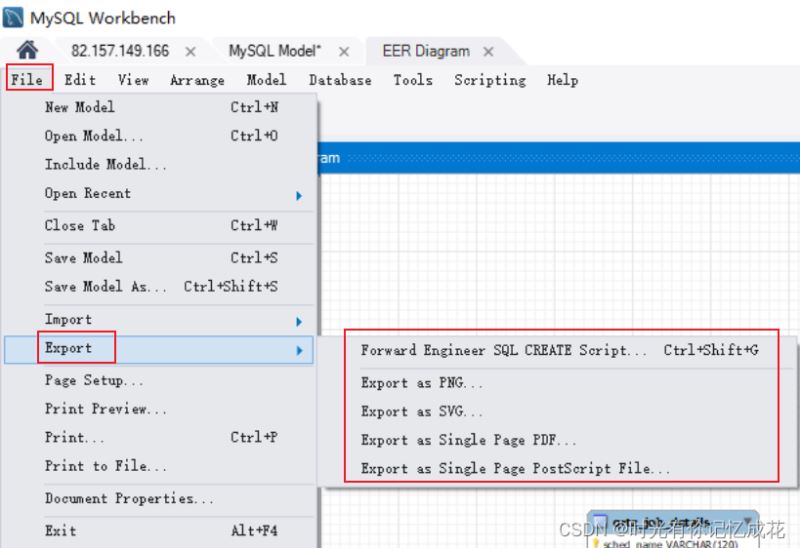

选择菜单栏File，Export，选择要导出的文件格式即可，目前支持PNG、SVG、PDF等。

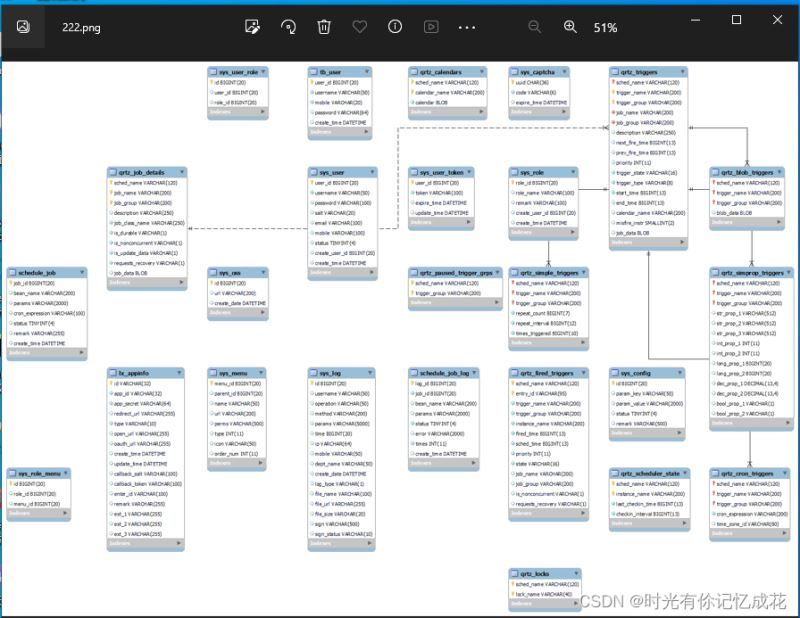

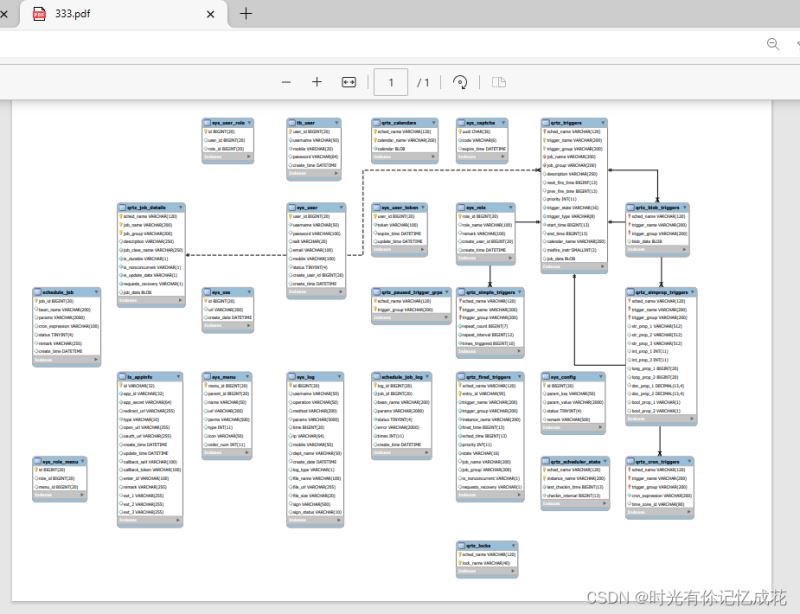

选择导出PNG和PDF，结果都很完美，高清大图，over
