JS Echarts之雷达图 | 使用Excel画雷达图

第一部分：JS Echarts之雷达图

画雷达图的方式有多种，其中一种就是使用ECharts，ECharts是一款基于JavaScript的数据可视化图表库。

1. 什么是 Echarts

官方网址：https://echarts.apache.org/zh/index.html

ECharts是一款基于JavaScript的数据可视化图表库，提供直观，生动，可交互，可个性化定制的数据可视化图表。ECharts最初由百度团队开源，并于2018年初捐赠给Apache基金会，成为ASF孵化级项目。

2021年1月26日晚，Apache基金会官方宣布ECharts项目正式毕业。1月28日，ECharts 5线上发布会举行。

2. JS Echarts之雷达图

官方示例：https://echarts.apache.org/examples/zh/index.html#chart-type-radar

2.1 使用Echarts画雷达图

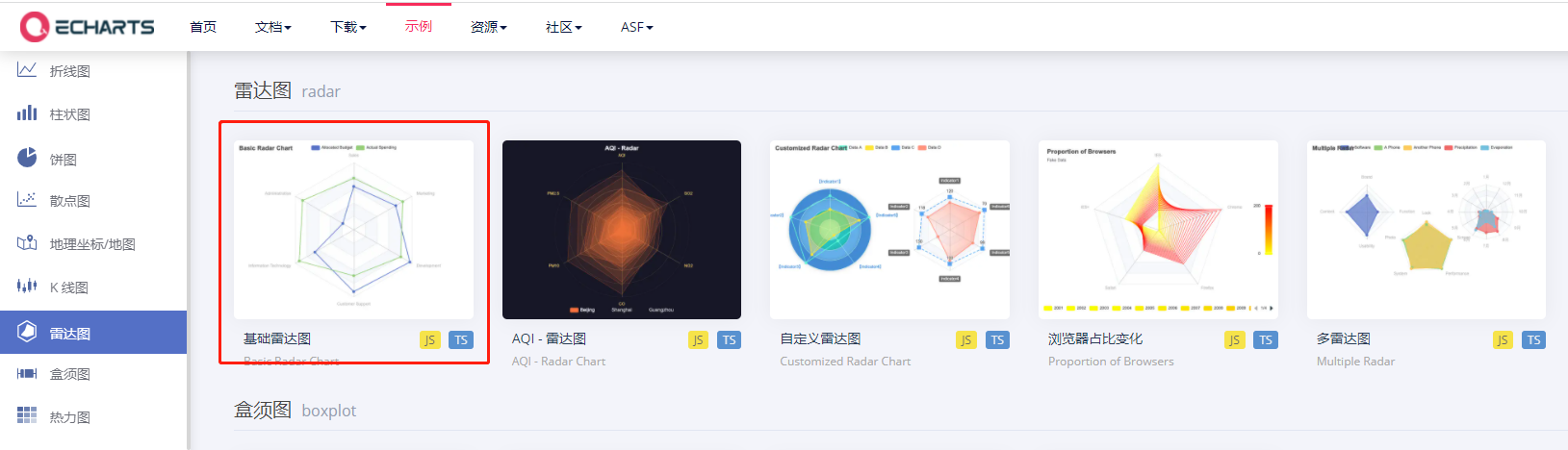

1. 打开ECharts网址，选择雷达图示例。
   这里我们选择 基础雷达图。

2. 调整左边js代码，它会实时显示到右侧。

indicator： 决定了不同的维度。
indicator
美: [ˈɪndɪˌkeɪtər]
英: [ˈɪndɪˌkeɪtə®]
n. 指示器；标志；指针；迹象
网络 指标；指示剂；指示灯

雷达图的指示器，用来指定雷达图中的多个变量（维度）,跟data中 value 对应

2.3 echarts雷达图中常用修改

echarts雷达图样式配置
参考URL: https://blog.csdn.net/qq_45887784/article/details/119218101

• 雷达图背景颜色
• 雷达图网格颜色
• indicator文字颜色
• 数据区域边框颜色
• 雷达图内部射线颜色
• 雷达图的圈数
• 雷达图每圈具体数值的显示
• 具体数值拐点样式

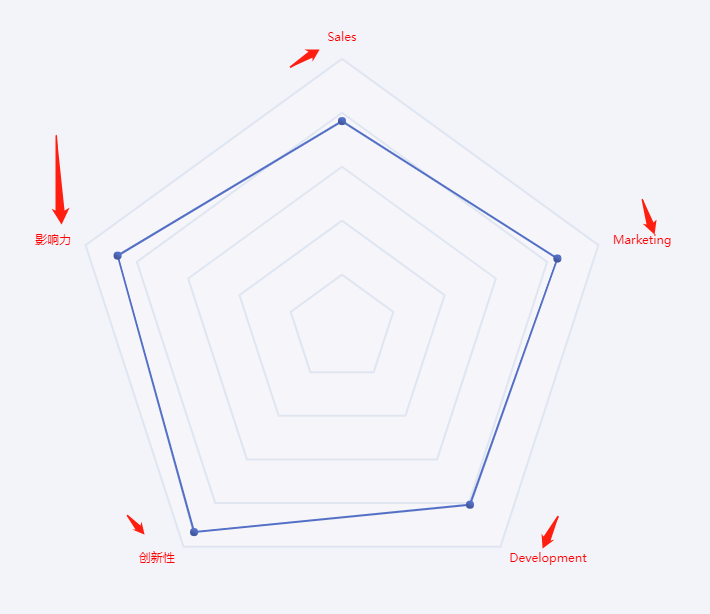

修改indicator文字的颜色

在radar key下，添加：

name:{ //修改indicator文字的颜色
      textStyle:{
          color:"red"
      }
},

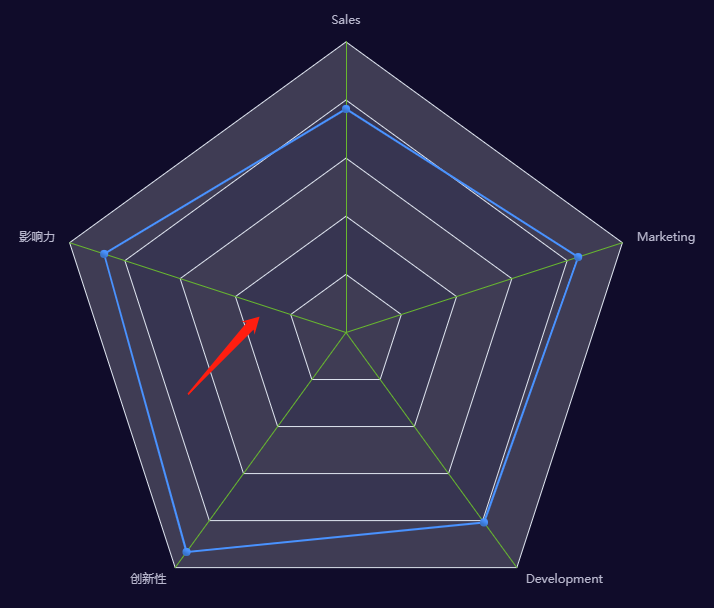

axisLine：设置雷达图中间射线的颜色

在radar key下，添加：

axisLine: {
  lineStyle: {
    color:  "#68B92E", //绿色
  }
}

去掉这个绿线，添加 show: false, 即可
axisLine: {
show: false,
lineStyle: {
//color: “#68B92E”, //绿色
}
},

axisLine： 设置雷达图中间射线的颜色

在radar key下，添加：

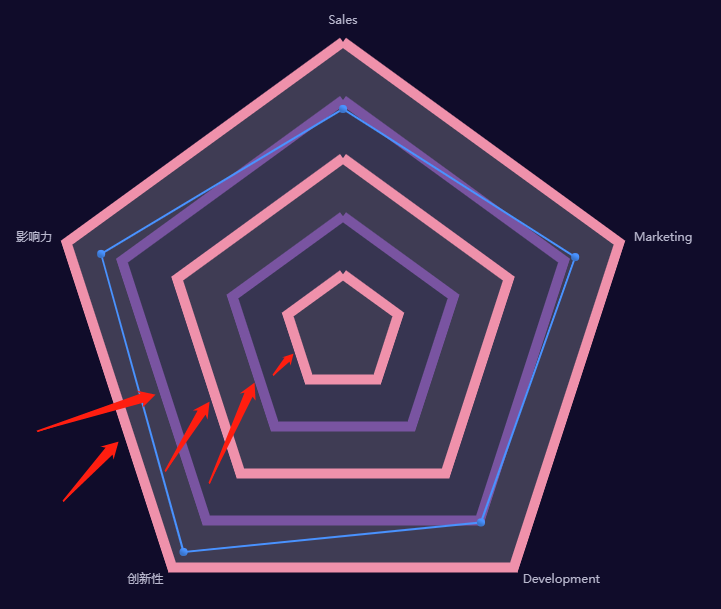

splitLine: {
  show:true,
  lineStyle: {
    width : 10,
    color : ['#7954a1','#ef91ab']
  }
}

如下，这个是修改 网格的颜色

splitArea： 雷达图背景的颜色

每一环背景图设置

splitArea: {
          areaStyle: {
            color: ["rgba(250,250,250,0.3)", "#26C3BE", "#64AFE9", "#428BD4"],
            //shadowColor: "rgba(255, 255, 255, 0)",
            //shadowBlur: 10,
            //color: "#000",
            //opacity: 0.3, //雷达图数据线段颜色
          },
}

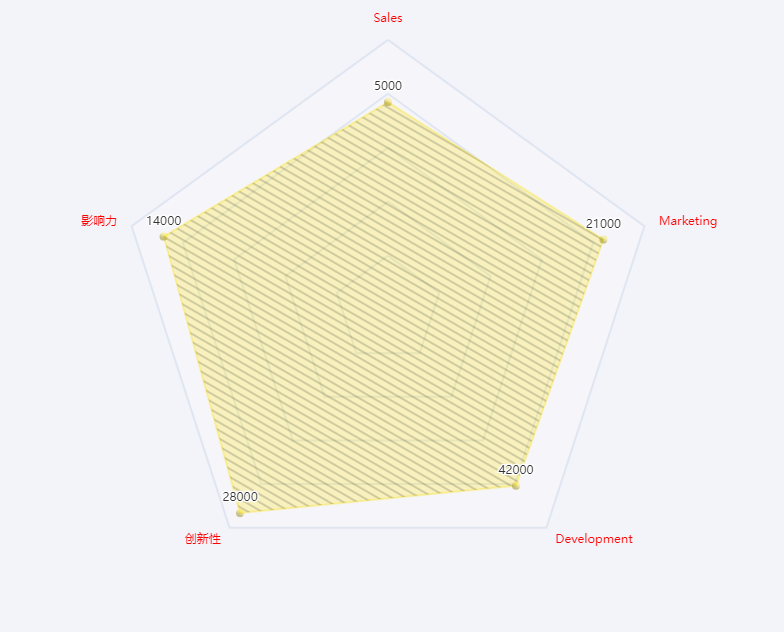

itemStyle

在 series.data key 下，配置itemStyle、areaStyle

  series: [
    {
      name: 'Budget vs spending',
      type: 'radar',
      data: [
        {
          value: [5000, 14000, 28000,  42000, 21000],
          name: 'Actual Spending',
          label: {  //显示value中具体的数值
               normal: {
                  show: true,
                  extStyle:{  //更改数值样式
                  color:'blue'
                  }
             },
         },
        itemStyle: { //该数值区域样式设置、
              normal: {
                  color: 'rgba(255,225,0,.3)', //背景颜色，还需设置areaStyle
                  lineStyle: {
                      color: 'rgba(255,225,0,.3)', //边框颜色
                  },
              },
          },
          areaStyle: { //设置区域背景颜色透明度
              normal: {
                  width: 1,
                  opacity: 0.8,
              },
          },

        }
      ]
    }
  ]

第二部分：使用Excel画雷达图

Excel是当今社会最流⾏⽤的办公软件之⼀，Excel可以⽤于数据的整理、分析、对⽐。可以更直观的看到数据的变化情况，⽽有很多时候需要制作雷达图进⾏数据⽐较，

EXCEL中雷达图如何使用

EXCEL中雷达图如何使用
参考URL: https://baijiahao.baidu.com/s?id=1674347858690096424

PPT图表编辑数据提示链接的文件不可用该怎么办（PPT图表数据无法编辑）

问题描述：
工作中拿到了一份PPT，我们想编辑里面的图表，发现报错 提醒 链接文件不可用！

问题分析：
图表的制作，我们基本是在Excel当中完成的，Excel中绘制好图表之后，出于惯性，我们会直接CTRL+C、CTRL+V，将制作好的图表复制到PPT当中去。
PPT中插入了Excel图表，我们在Excel更新图表中的数据，这样图形就会相应地发生变化。因为，PPT中的图依然是连接到刚才制图Excel中的数据源，如果后续你将刚才的Excel图表删除，或者你将PPT发送给同事，他们都无法对图表进行编辑。

因为图表数据源连接不存在。

解决方法：
方案一：
我们利用PPT的插入图表功能，自己搞吧 - -！
WPS 直接PPT 选择 插入–> 在线图表。 选择免费雷达图。

方案二：找发你PPT的同事，让他按照如下操作后，把PPT给你
在CTRL+C复制 制作好的图表之后，切换到PPT界面，这时不要直接CTRL+V，右键鼠标，选择第一个“使用目标主题和嵌入工作簿”。这样我们在编辑PPT数据的时候，会弹出一个新建的工作簿，这个工作簿会跟PPT形成一个整体，不论后续你是对之前的excel表格进行删除、还是发送给其他人，PPT图表数据都是处于可编辑状态。

右键菜单中粘贴的第3、4个选项，是无法完成嵌入操作的，其效果与使用Ctrl+V粘贴一样，只是建立了关联关系，一旦Excel文件失联，PPT中的图表就无法编辑。
