Fluent Meshing 鼻腔网格的画法

1.最简单的网格绘制的方法：COMPUTATIONAL FLUID DYNAMICS(CFD)  APPLIED IN THE DRUGDELIVERYDESIGNPROCESS  TOTHENASALPASSAGES:AREVIEW

复杂几何的网格绘制：需要好的网格，一般情况六面体网格是首选，其次是六面体为主附带四面体网格，最后才是四面体网格。

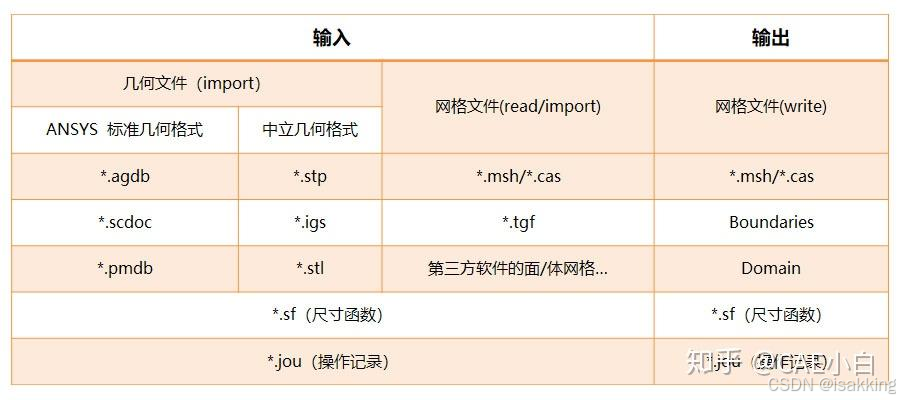

1.网格的输入输出格式包括【Fluent meshing基础练习03】CAD几何导入及网格划分_Meshing_Fluent Meshing_Fluent_UM_控制_曲面_ANSYS-仿真秀干货文章

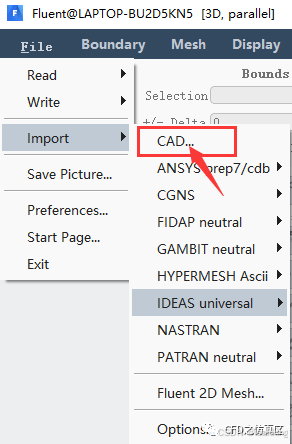

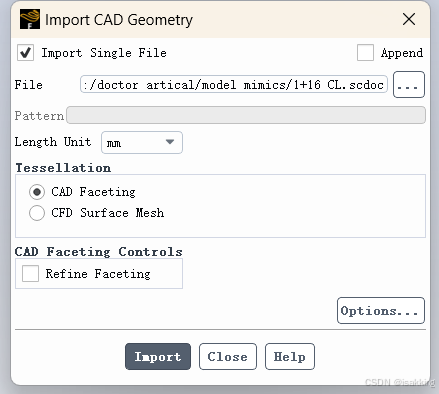

导入几何的方式 File-import-CAD

如果通过 CAD Faceting方式读入几何文件

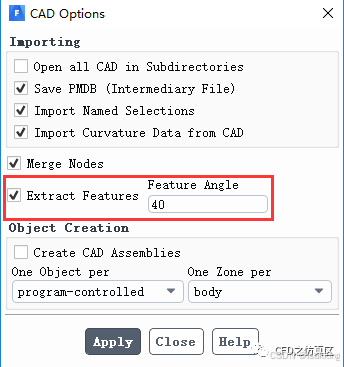

画网格设置的边缘角的含义，

 Fluent Meshing 中，特征角的提取方法是通过比较两个相邻几何面的法线夹角：

如果夹角大于设定的特征角值： 则在共享边缘处提取特征，生成更精细的网格。

如果夹角小于设定的特征角值： 则忽略该边缘，生成平滑的网格

• 较小的特征角（如30度）： 会捕捉更多的特征边缘，生成更精细的网格，适合复杂几何形状。

• 较大的特征角（如50度）： 会忽略较小的特征边缘，生成更平滑的网格，适合简化几何形状。

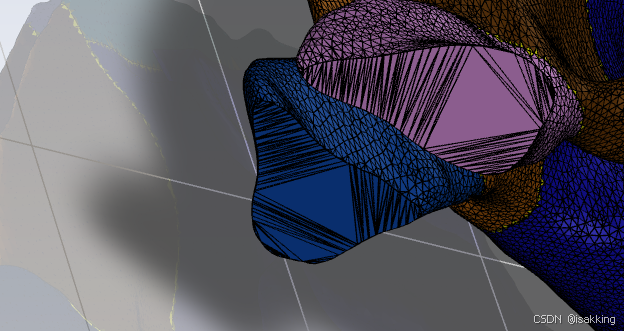

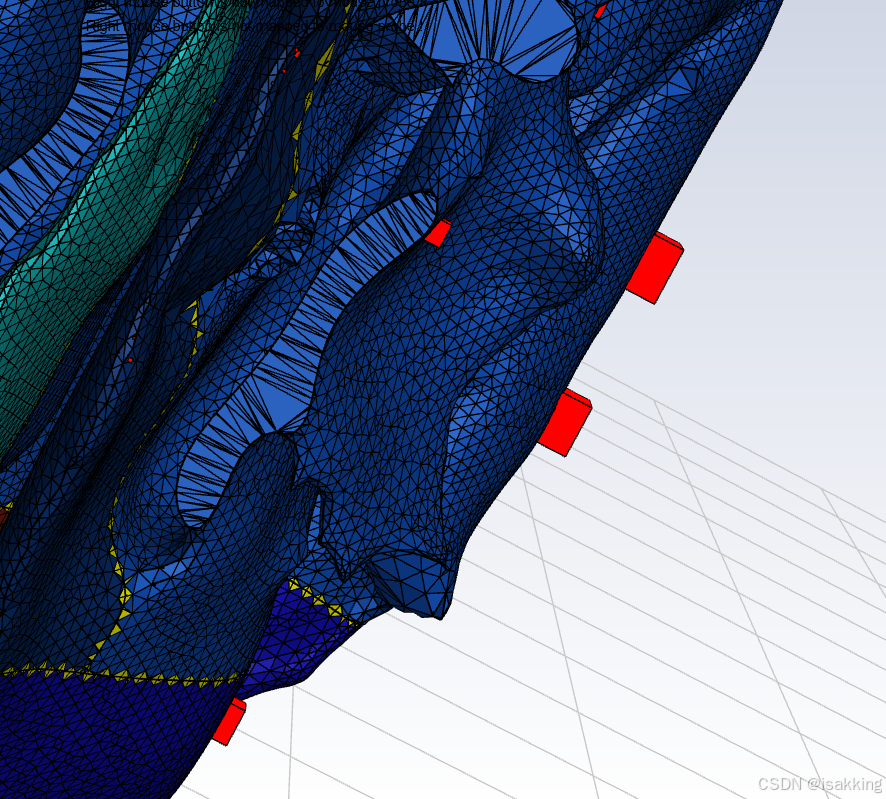

得到的鼻腔模型的结果是：局部生成的网格较大，且鼻腔内壁没有边界层

出入口的网格使用soft进行强定义

测量鼻腔上的尺寸，最小在0.095，最大的在10，

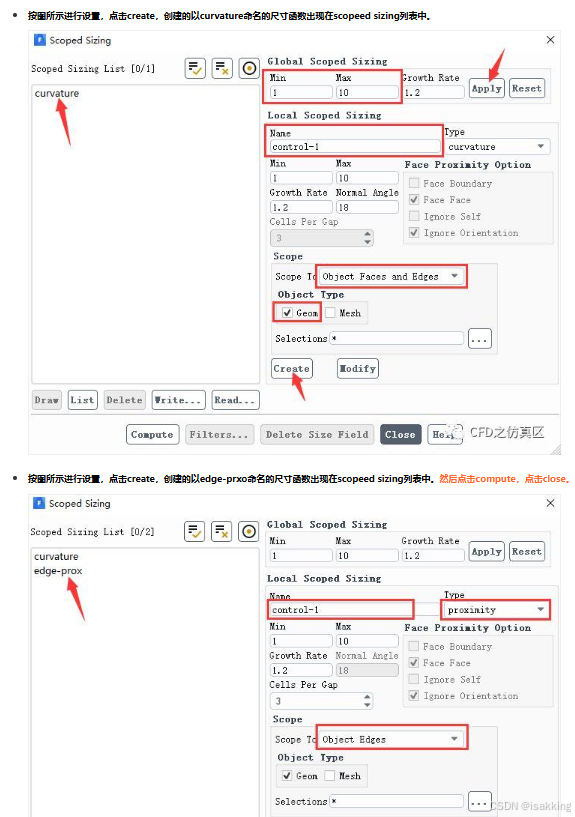

看一下哪一种网格大小更合适：

1.min：0.05 max：5，这个可以看出最小值有点小，最大值也大了，需要再进行调整

2.min：0.05 max：3 比较合理

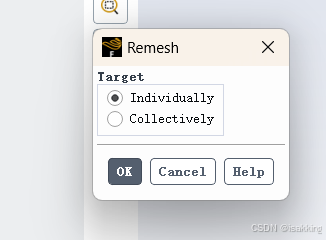

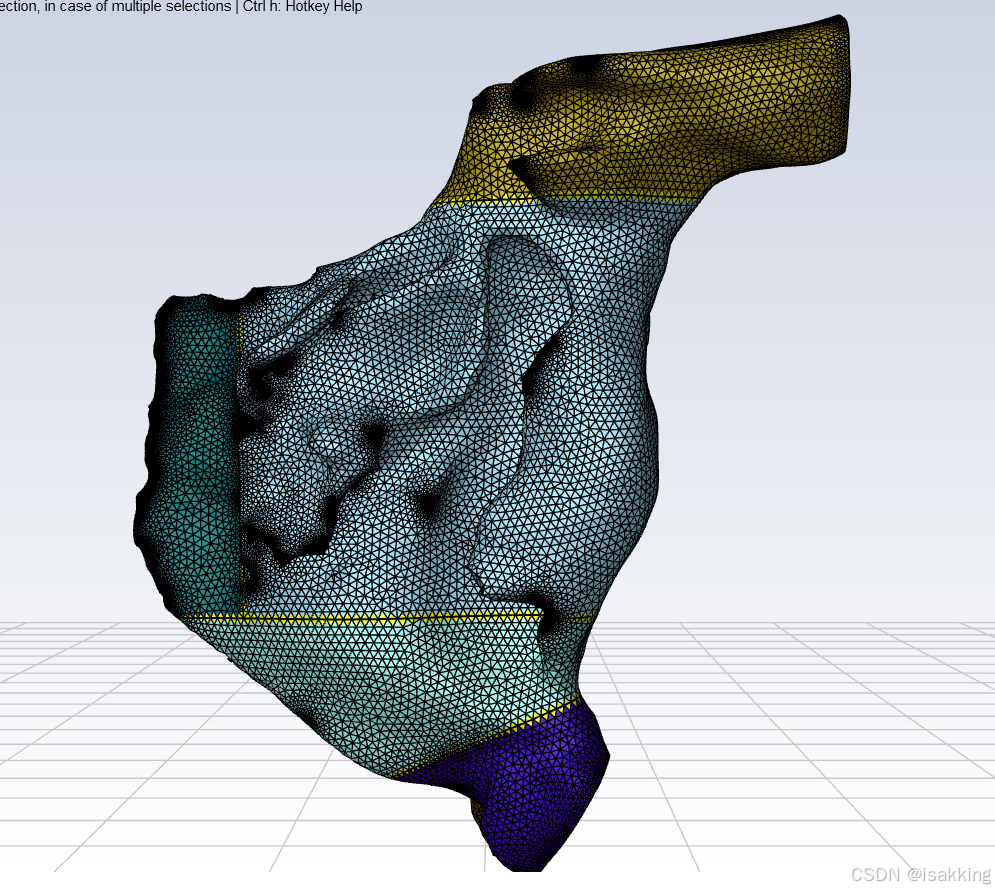

右键remesn，整个网格有变得整齐很多

右击summary，看看有没有free-faces，如果有free-surface则是有问题

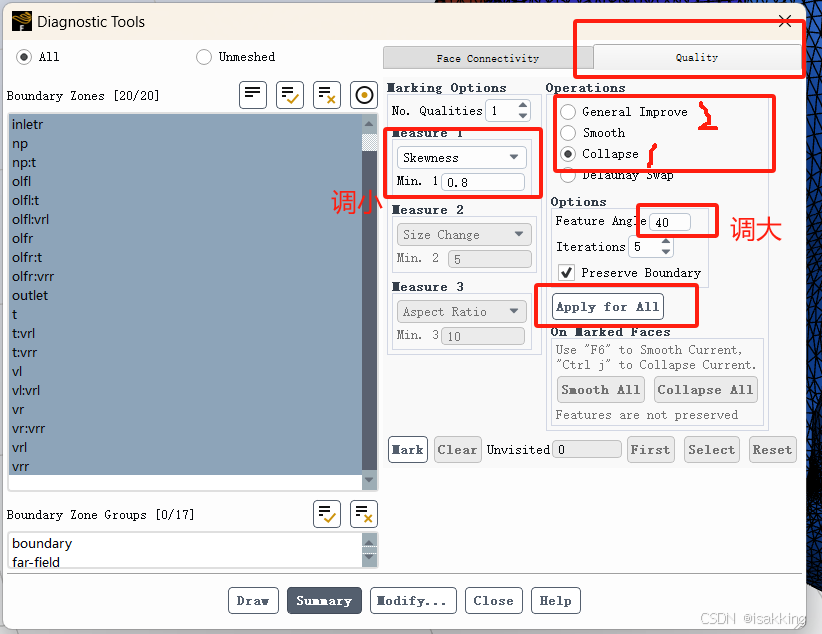

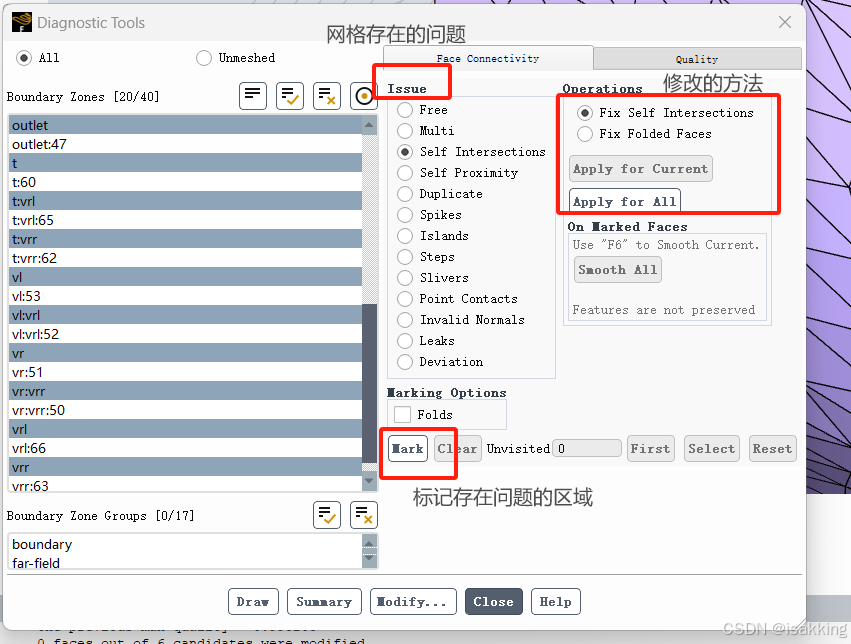

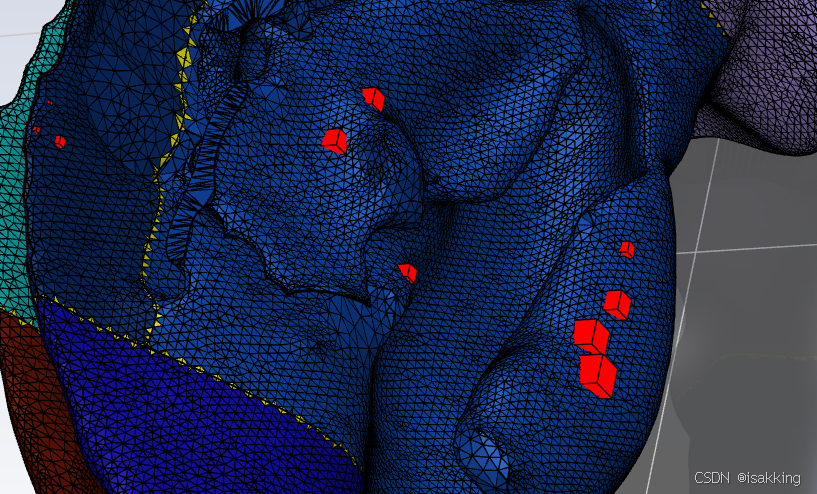

修复网格中的一些小问题，主要是几何里面右击之后选择diagnostic-

关于修复网格中的一些详细的细节问题Fluent Meshing案例｜04 面网格清理 - 墨天轮

https://zhuanlan.zhihu.com/p/98408044

提升面网格的质量

对于每个面的内容进行重新的定义

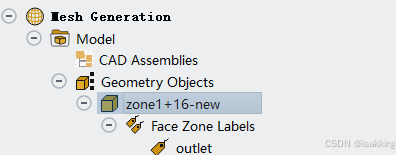

下面进行流体域的确认，右击选择compute左键把几个体选中之后合并

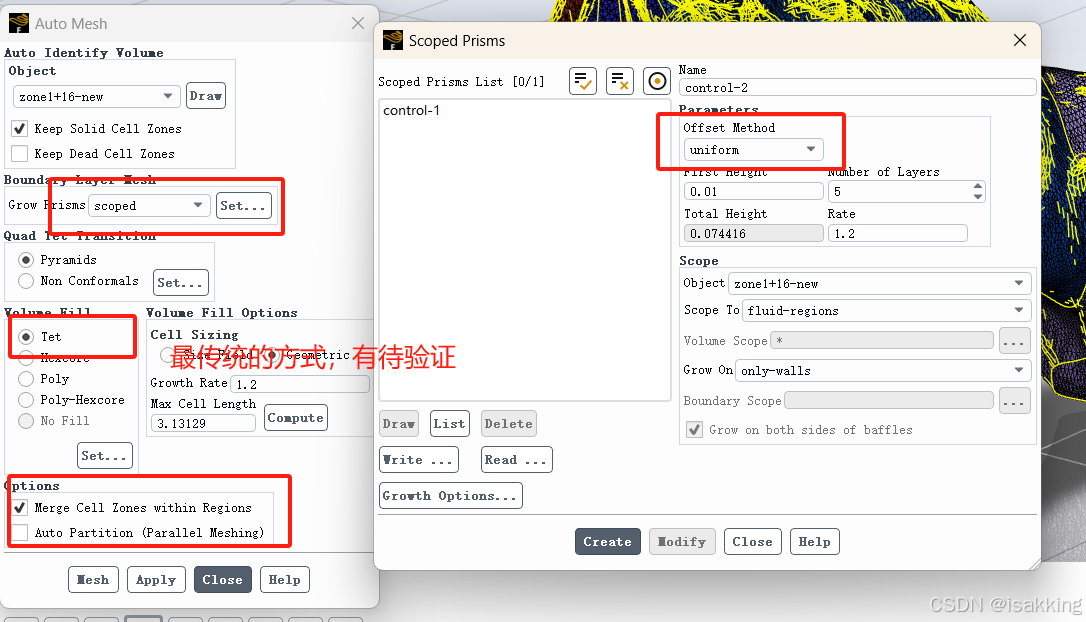

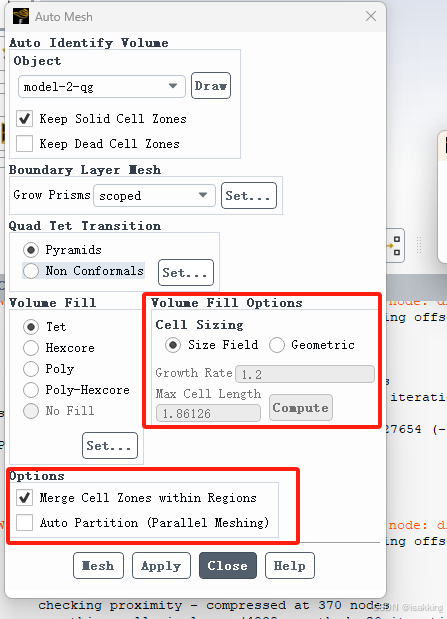

在Cell zone-Auto Mesh里面画体网格和边界层，边界层的高度的确定，为了加密

边界层高度0.01  5层-边界层设置完之后-apply-mesh，再右键选择draw all boundary

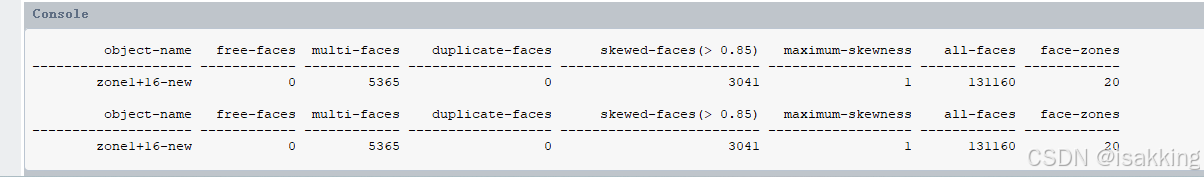

最后summary 统计一下网格数量，保存的时候记得保存网格数量

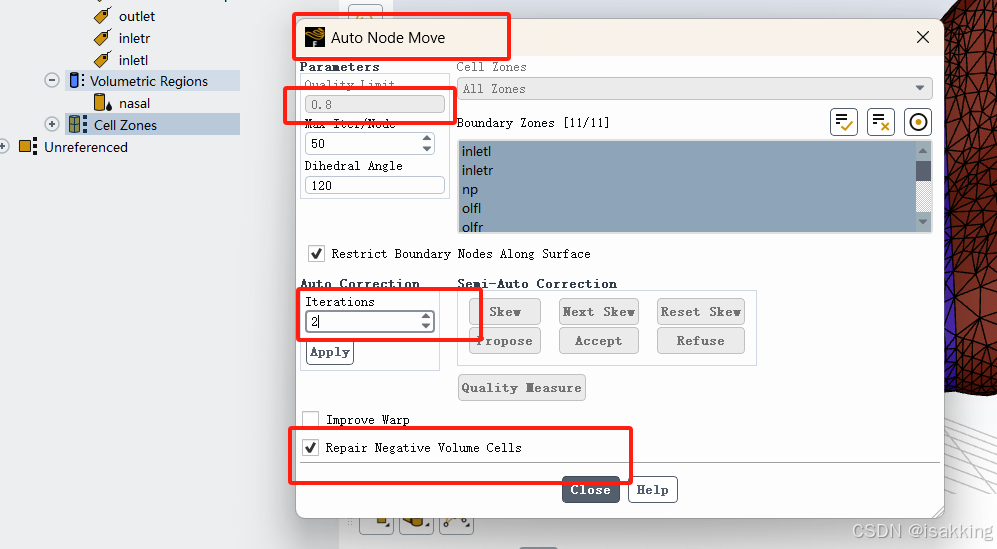

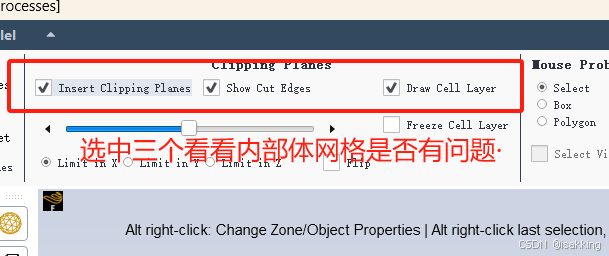

最终改善体网格的方式 -点及Apply，还可以把Angle调小

重要步骤：1.导入几何 2.生成几何格式文件导出3.重新导入，导入后选择draw 4.对于面网格质量进行检查，并且进行修复5.对于每一个面的性质进行标注 5.compute体网格再进行合并 6.在 cell zone设置边界网格条件 7.AUTO mesh 生成体网格8.对于体网格的质量进行提升
